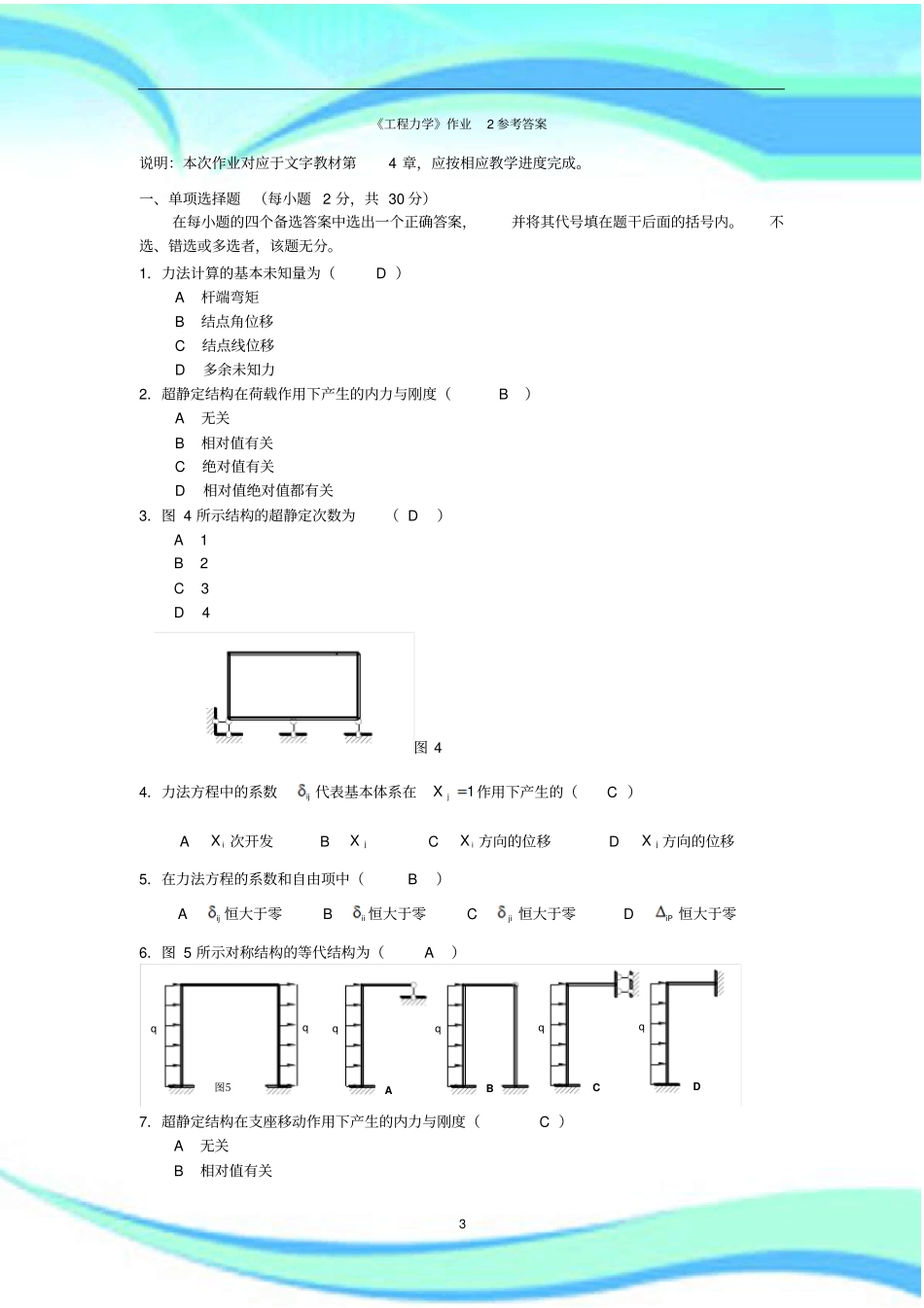

《工程力学》作业参考答案2————————————————————————————————作者：————————————————————————————————日期：3《工程力学》作业2参考答案说明：本次作业对应于文字教材第4章，应按相应教学进度完成。一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。1．力法计算的基本未知量为（D）A杆端弯矩B结点角位移C结点线位移D多余未知力2．超静定结构在荷载作用下产生的内力与刚度（B）A无关B相对值有关C绝对值有关D相对值绝对值都有关3．图4所示结构的超静定次数为（D）A1B2C3D4图44．力法方程中的系数ij代表基本体系在1jX作用下产生的（C）AiX次开发BjXCiX方向的位移DjX方向的位移5．在力法方程的系数和自由项中（B）Aij恒大于零Bii恒大于零Cji恒大于零DiP恒大于零6．图5所示对称结构的等代结构为（A）qq图5qAqBqqCD7．超静定结构在支座移动作用下产生的内力与刚度（C）A无关B相对值有关4C绝对值有关D相对值绝对值都有关8．力法典型方程中的自由项iP是基本体系在荷载作用下产生的（C）AiXBjXCiX方向的位移DjX方向的位移9．下图所示对称结构的等代结构为（D）ABCDFPFPFPFPFPFPABCDFPFPFPFPFPFP10．一结构的超静定次数等于结构中（B）A约束的数目B多余约束的数目C结点数D杆件数11．力法的基本体系是（D）A一组单跨度超静定梁B瞬变体系C可变体系D几何不变体系12．撤去一单铰相当于去掉了多少个约束（C）A1个B3个C2个D4个13．图示刚架的超静定次数为（C）A1次；B2次；C3次；D4次14．用力法计算超静定结构时，其基本未知量为（D）A杆端弯矩B结点角位移C结点线位移D多余未知力15．力法方程中的系数ij代表基本体系在1jX作用下产生的（C）AiXBjXCiX方向的位移DjX方向的位移二、判断题（每小题1分，共10分）你认为正确的在题干后括号内划“√”，反之划“╳”。1．超静定次数一般不等于多余约束的个数。（╳）2．力法计算的基本体系不能是可变体系。（√）53．同一结构选不同的力法基本体系，所得到的力法方程代表的位移条件相同。（╳）4．同一结构的力法基本体系不是唯一的。（√）5．同一结构选不同的力法基本体系所得到的最后结果是相同的。（√）6．图示超静定结构去掉杆件①、②、③后为一静定梁，故它是三次超静定结构。（╳）①②③7．用力法计算超静定结构，选取的基本结构不同，所得到的最后弯矩图也不同。（╳）8．用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。（√）9．在荷载作用下，超静定结构的内力分布与各杆刚度的绝对值有关。（╳）10．图示结构有两次超静定。（╳）三、填空题（每空2分，共20分）1．确定超静定结构的次数时，若撤去一个单铰，相当于去掉两个约束。2．超静定结构的几何组成特征是有多余约束的几何不变体系。3．温度改变对超静定结构产生内力和反力。4．力法基本结构是无多余约束的几何不变体系静定结构。5．超静定结构的内力不仅满足平衡条件，而且还要满足位移协调条件。6．静定结构的反力和内力用静力平衡条件可全部求出。7．力法的基本未知量是多余未知力，其典型方程是根据多余未知力处的位移条件建立的。8．对称结构在对称荷载作用下内力中弯矩、轴力是对称的，剪力是反对称的。9．力法的基本体系是无多余约束的几何不变体系。10．力法的基本方程使用的是位移协调条件；该方法只适用于解超静定结构。四、计算题（共40分）1．对下面图a所示的超静定结构，选图b所示的力法基本体系，要求（1）列出力法典型方程；（2）画1M，2M，PM图；（3）求出各系数及自由项。（10分）6qEIEIqX2X1X1图a图bLL解：（1）列出力法典型方程：0022221211212111PPxxxx（2）1M，2M，PM图如下；q1x11x1=1X2x2=11M图2M图1（3）求出各系数及自由项。（10分）EIl3211EIl322EIl62112EIqlF2431MF图02F2．用力法计算图示刚架（求出系数及自由项列出方程即可）（10分）20kN/mI=1I=2.43m3m20kN/m17x1x1=1x2基本体系1M图x2=12M图1解：（1）图示刚架为两次超静定结构，选力法基本体系如...
