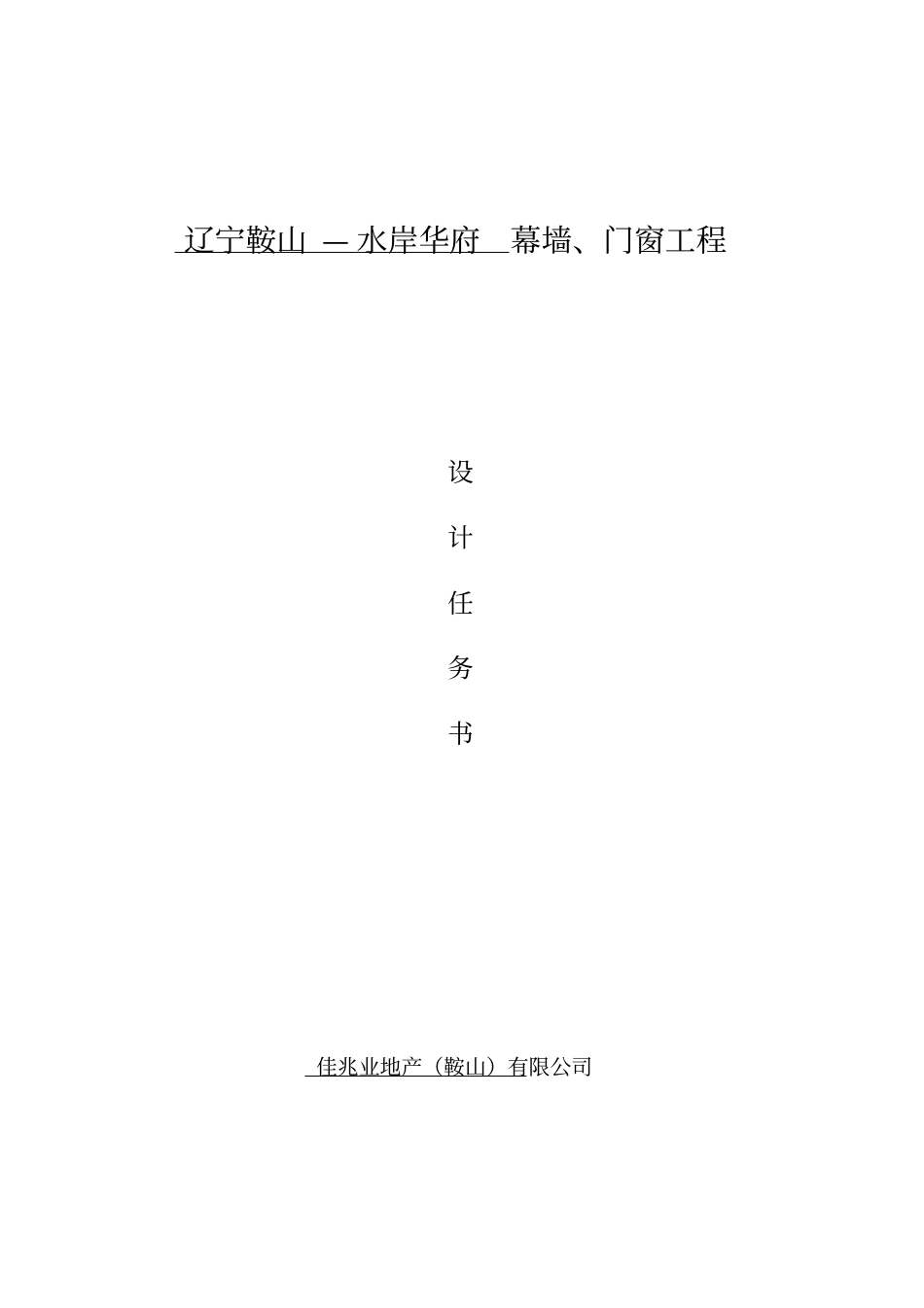

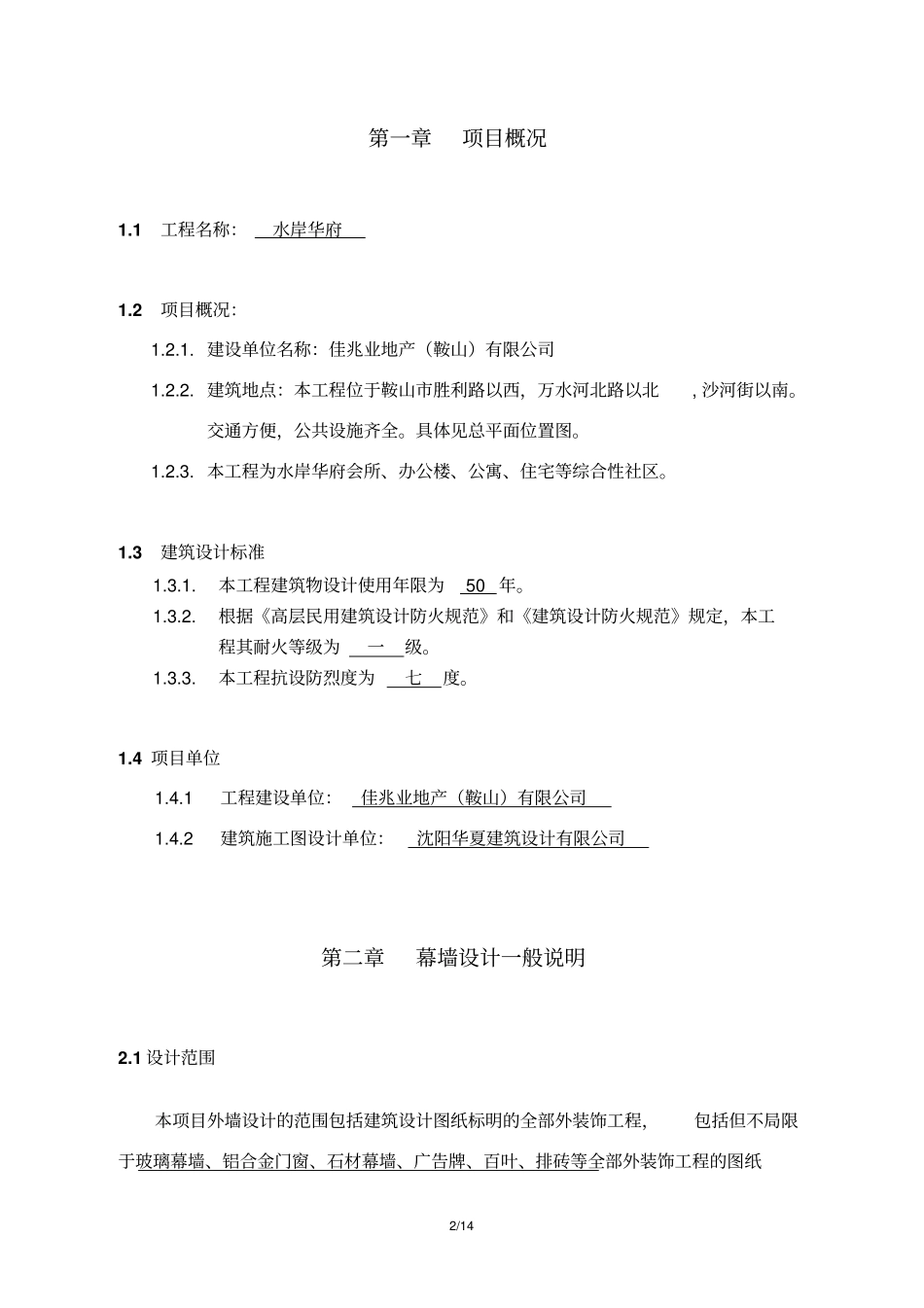

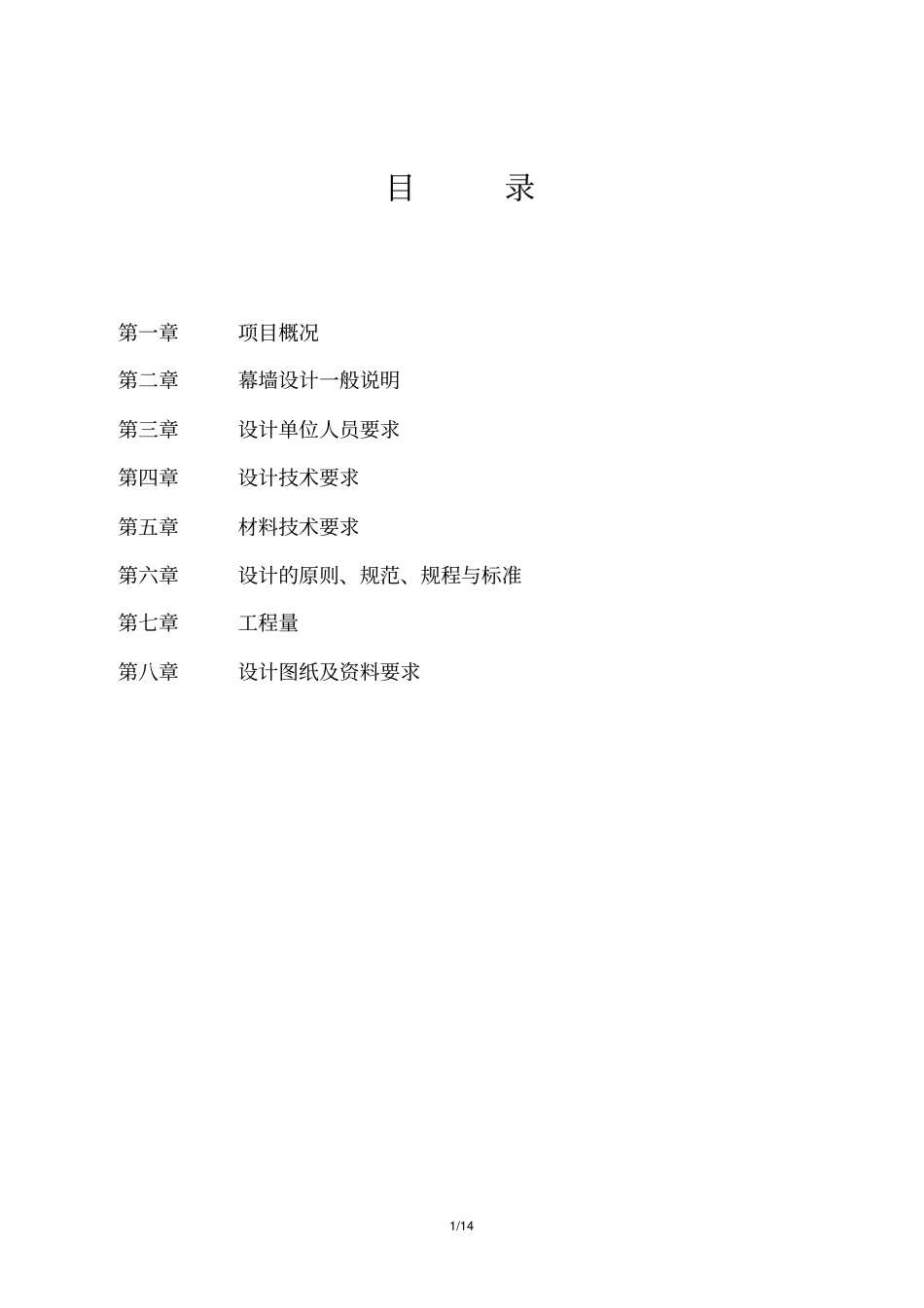

辽宁鞍山—水岸华府幕墙、门窗工程设计任务书佳兆业地产（鞍山）有限公司1/14目录第一章项目概况第二章幕墙设计一般说明第三章设计单位人员要求第四章设计技术要求第五章材料技术要求第六章设计的原则、规范、规程与标准第七章工程量第八章设计图纸及资料要求2/14第一章项目概况1.1工程名称：水岸华府1.2项目概况：1.2.1.建设单位名称：佳兆业地产（鞍山）有限公司1.2.2.建筑地点：本工程位于鞍山市胜利路以西，万水河北路以北,沙河街以南。交通方便，公共设施齐全。具体见总平面位置图。1.2.3.本工程为水岸华府会所、办公楼、公寓、住宅等综合性社区。1.3建筑设计标准1.3.1.本工程建筑物设计使用年限为50年。1.3.2.根据《高层民用建筑设计防火规范》和《建筑设计防火规范》规定，本工程其耐火等级为一级。1.3.3.本工程抗设防烈度为七度。1.4项目单位1.4.1工程建设单位：佳兆业地产（鞍山）有限公司1.4.2建筑施工图设计单位：沈阳华夏建筑设计有限公司第二章幕墙设计一般说明2.1设计范围本项目外墙设计的范围包括建筑设计图纸标明的全部外装饰工程，包括但不局限于玻璃幕墙、铝合金门窗、石材幕墙、广告牌、百叶、排砖等全部外装饰工程的图纸3/14设计。2.1.1.办公楼及公寓的幕墙面积暂定：20000㎡（含排砖图设计）2.1.2.会所幕墙、铝合金门窗面积暂定：4000㎡（含排砖图设计）2.1.3.商业铝合金门窗、广告灯箱面积暂定：6500㎡2.1.4.商业排砖图面积暂定：3000㎡2.1.5.住宅的排砖图面积暂定：5000㎡设计单位需提供以上范围内所有外墙的施工图深度的设计图、排砖图、结构计算书及工程量清单和工程造价。2.2设计责任及要求A.与建筑师及其他相关顾问协调联系，以建筑图纸为基础，分析建筑设计图纸，确保完成的施工图能满足建筑师的设计意图，以及其他性能要求，包括但不限于防排水、防雷、防火、遮阳、保温、通风、隔音、抗风压、水密、气密、耐久及平面内变形等。B.与项目结构工程师协调联系，获得、分析和引证相关的结构参数，如幕墙在主要结构上的荷载、挠度、徐变和位移，使外墙设计与之统一。C.与机电等项目其他设计顾问协调，确保外墙设计满足所需的功能要求。D.设计幕墙主要考虑采用的结构系统，设计须提供幕墙的结构骨架、支撑、面板装饰、收边板、包板、室外天花板、玻璃及镶工、防水背衬金属板、披水板、隔热材、填缝剂、铁件、活动窗五金、维修插窗机及扣件、室外伸缩缝及完成幕墙系统所需的其他组件，以及相关法规所需的说明。E.设计图纸中必须有型材的材料对照表，能够准确、清楚地表示型材类型、壁厚、米重、截面特性等技术参数，以便投标单位能公平竞标。第三章设计单位及人员要求4/143.1设计单位应具备建设部颁发的建筑幕墙甲级设计资质并承接做过类似大型幕墙工程，具有丰富的设计和施工经验，并在设计文件中提供相应证明材料及近三年所做工程项目（包括工程地点、面积、造价、工期、获奖情况等）。3.2设计单位应有良好的履约纪录，能够本着实事求是、为业主服务的工作态度，圆满完成设计工作。设计单位应在设计方案文件中明确本企业的管理机制及企业文化。3.3为保证经济合理、按时、高效、高质量地完成设计任务以及后期配合及时，本项目设计负责人须具有8年以上的幕墙设计及工程经验。所有设计人员均应有良好的职业道德，过硬的技术水平、丰富的设计经验和积极的服务意识。要求有专门的设计部门领导协调工作，投标文件应附上所有参与本项目设计人的简历（包括从事过的项目）。3.4在幕墙施工单位进场施工时，设计单位在技术上配合甲方对施工单位进行技术交底，施工中配合解决技术问题，工程竣工，设计单位负责竣工图绘制。3.5投标单位须在工程地区有负责人及公司。第四章设计技术要求4.1设计总要求根据国家和地方有关规范要求，以建筑施工图文件为设计参考依据。在此基础上进行深化及优化设计和细部设计，深优化设计及细部设计应参照建筑设计图所示各部位及各构件尺寸、规格、做出相应的构造节点。如有修改及优化建议，需在文件中加以详细说明。提供的设计不得对总体建筑的形象特点及建筑风格有大的变动，有需要提供详细说明之部分如下：A.幕墙的支承。5/14B.幕墙与主...
