燃煤锅炉烟气除尘系统设计VIP免费

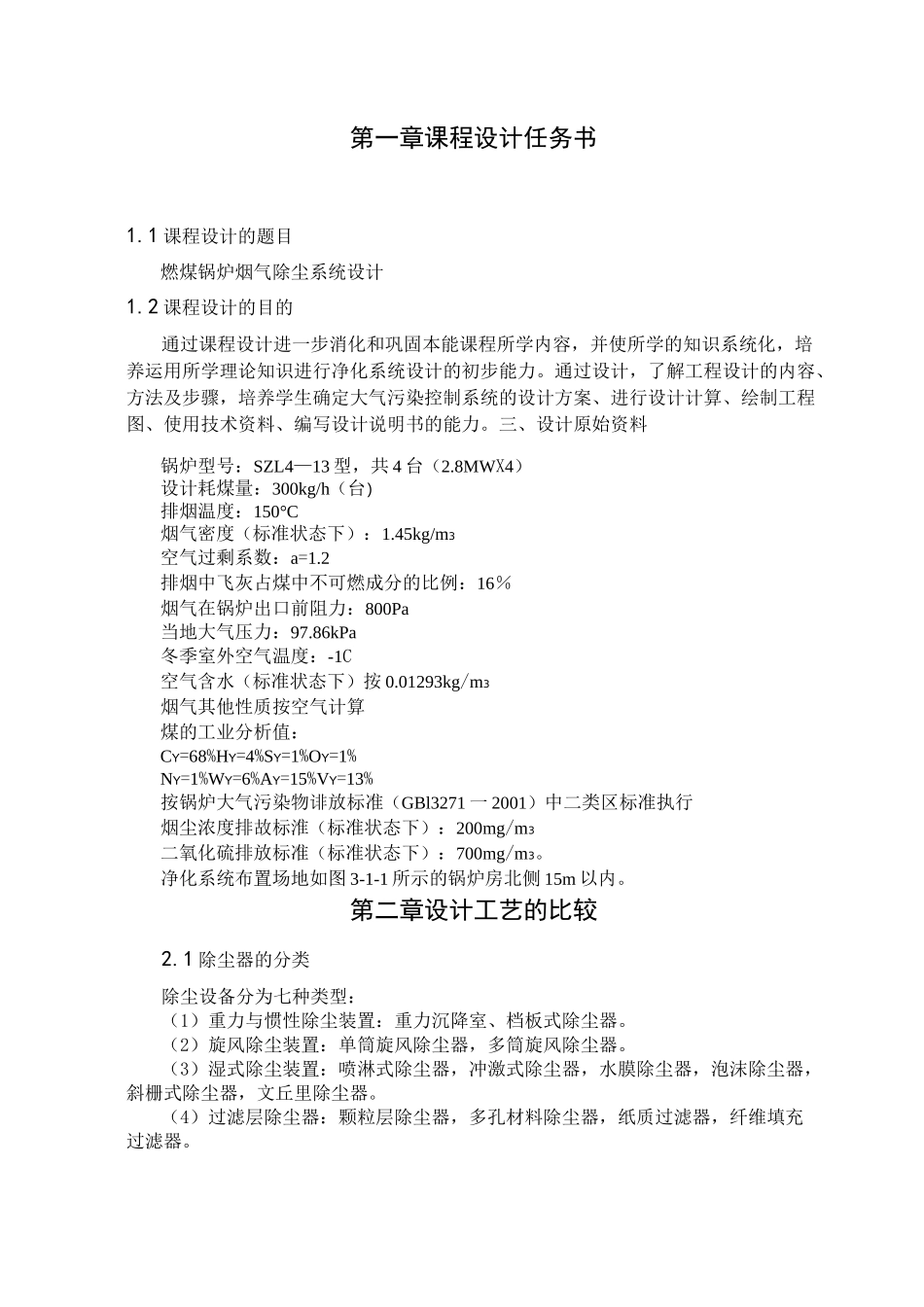

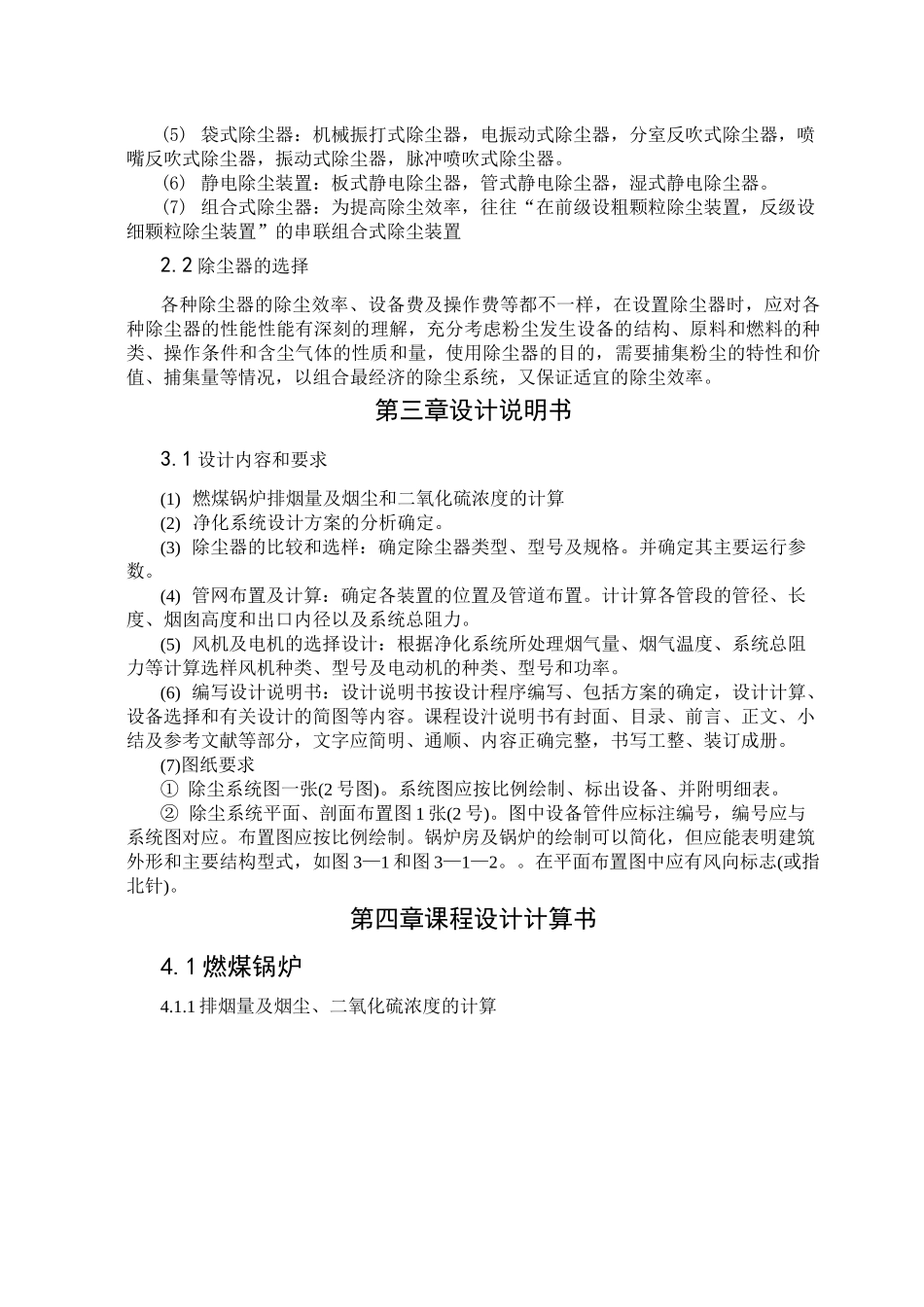

第一章课程设计任务书1.1课程设计的题目燃煤锅炉烟气除尘系统设计1.2课程设计的目的通过课程设计进一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。三、设计原始资料锅炉型号：SZL4—13型，共4台（2.8MWX4）设计耗煤量：300kg/h（台）排烟温度：150°C烟气密度（标准状态下）：1.45kg/m3空气过剩系数：a=1.2排烟中飞灰占煤中不可燃成分的比例：16％烟气在锅炉出口前阻力：800Pa当地大气压力：97.86kPa冬季室外空气温度：-1C空气含水（标准状态下）按0.01293kg/m3烟气其他性质按空气计算煤的工业分析值：CY=68%HY=4%SY=1%OY=1%NY=1%WY=6%AY=15%VY=13%按锅炉大气污染物诽放标准（GBl3271一2001）中二类区标准执行烟尘浓度排故标淮（标准状态下）：200mg/m3二氧化硫排放标准（标准状态下）：700mg/m3。净化系统布置场地如图3-1-1所示的锅炉房北侧15m以内。第二章设计工艺的比较2.1除尘器的分类除尘设备分为七种类型：（1）重力与惯性除尘装置：重力沉降室、档板式除尘器。（2）旋风除尘装置：单筒旋风除尘器，多筒旋风除尘器。（3）湿式除尘装置：喷淋式除尘器，冲激式除尘器，水膜除尘器，泡沫除尘器，斜栅式除尘器，文丘里除尘器。（4）过滤层除尘器：颗粒层除尘器，多孔材料除尘器，纸质过滤器，纤维填充过滤器。(5)袋式除尘器：机械振打式除尘器，电振动式除尘器，分室反吹式除尘器，喷嘴反吹式除尘器，振动式除尘器，脉冲喷吹式除尘器。(6)静电除尘装置：板式静电除尘器，管式静电除尘器，湿式静电除尘器。(7)组合式除尘器：为提高除尘效率，往往“在前级设粗颗粒除尘装置，反级设细颗粒除尘装置”的串联组合式除尘装置2.2除尘器的选择各种除尘器的除尘效率、设备费及操作费等都不一样，在设置除尘器时，应对各种除尘器的性能性能有深刻的理解，充分考虑粉尘发生设备的结构、原料和燃料的种类、操作条件和含尘气体的性质和量，使用除尘器的目的，需要捕集粉尘的特性和价值、捕集量等情况，以组合最经济的除尘系统，又保证适宜的除尘效率。第三章设计说明书3.1设计内容和要求(1)燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算(2)净化系统设计方案的分析确定。(3)除尘器的比较和选样：确定除尘器类型、型号及规格。并确定其主要运行参数。(4)管网布置及计算：确定各装置的位置及管道布置。计计算各管段的管径、长度、烟囱高度和出口内径以及系统总阻力。(5)风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统总阻力等计算选样风机种类、型号及电动机的种类、型号和功率。(6)编写设计说明书：设计说明书按设计程序编写、包括方案的确定，设计计算、设备选择和有关设计的简图等内容。课程设汁说明书有封面、目录、前言、正文、小结及参考文献等部分，文字应简明、通顺、内容正确完整，书写工整、装订成册。(7)图纸要求①除尘系统图一张(2号图)。系统图应按比例绘制、标出设备、并附明细表。②除尘系统平面、剖面布置图1张(2号)。图中设备管件应标注编号，编号应与系统图对应。布置图应按比例绘制。锅炉房及锅炉的绘制可以简化，但应能表明建筑外形和主要结构型式，如图3—1和图3—1—2。。在平面布置图中应有风向标志(或指北针)。第四章课程设计计算书4.1燃煤锅炉4.1.1排烟量及烟尘、二氧化硫浓度的计算1.撚煤钢炉排烟量及烟尘和二氧化轆浓度的计算(1)标准状态下理论空气量◎=■4.76(k867Cr+5.567SF-0.7<7)Cm3/kg)式中CJ\S\OY——分别为煤中各元素所含的质量分数。Q=4.76(1.867CY+5.56HY+0.7SY-0.7OY)a=4.76x(1.867X0.68+5.56x0.04+0.7x0.01-0.7x0.01)=7.10(m3/kg)(2)标推狀态下理论烟气鼠(设空凫含显量】2.盟时品〕◎=!■⑹©十仏歼5护)+11.盯厂十1.24时一九加如：十0・用W/吨)成中◎——标准状态下理论空％量“mS'kg;Wy—煤中水分的质量分数；用——N元素在煤中的质最分數。Q'=1.867(CY+0.375SY)+11.2HY+1.24WY+0.016Q'+0.79Q'+0.8NSaa=1.867x(0.68+0.375x...
