3/2断路器接线方式开关检修手把的作用和投退方法姜家营站李广渊3/2断路器接线方式开关检修手把的作用不像主保护那样被人重视，因而有一部分值班员对于开关检修手把的投退存在着模糊认识
开关检修手把如果投退出现错误，也可能对于主保护产生不利影响，甚至造成主保护不正确动作
1、开关跳闸位置继电器的节点在主保护中的作用纵联保护，特别是闭锁式纵联保护为了防止在开关和CT之间发生短路故障时，母差保护无法切除故障点，采用跳位停信的办法，利用跳闸位置继电器的位置节点，在开关三跳的情况下，迅速停信，加速对端掉闸
如图1所示：对于线路纵联差动保护这样的问题同样存在，不过不是采用跳位停信的办法，而是采用跳位发远跳命令的方法来解决
对于过电压保护为了保证可靠性一般需要本侧掉闸以后再发远跳命令给对端，因此，也要判别断路器位置；这一功能被称为过电压掉闸经跳位闭锁
2、3/2断路器接线保护的特殊性我们在双母线接线的保护中并没有发现开关检修手把，这是因为对于双母线来说，开关停用时，保护本身也停用了
可是对于3/2断路器接线来说，当某一条线路开关检修时，保护还在运行，这时就可快速停信加速对端掉闸图1能因为由于不能正确反映断路器位置造成保护不正确动作
断路器检修时，不管断路器是分位还是合位，对于保护来说，均应该判别为该开关在分位，另一方面由于断路器检修时控制电源要拉开，不可避免地开关的跳闸位置继电器要返回
这时对于判跳位的保护来说，判的开关位置就是合位
由于一个半断路器接线方式的保护判跳位是判别两个断路器的串联跳位，就会造成保护远跳对端的命令不能正确发出
因而会影响保护功能的实现

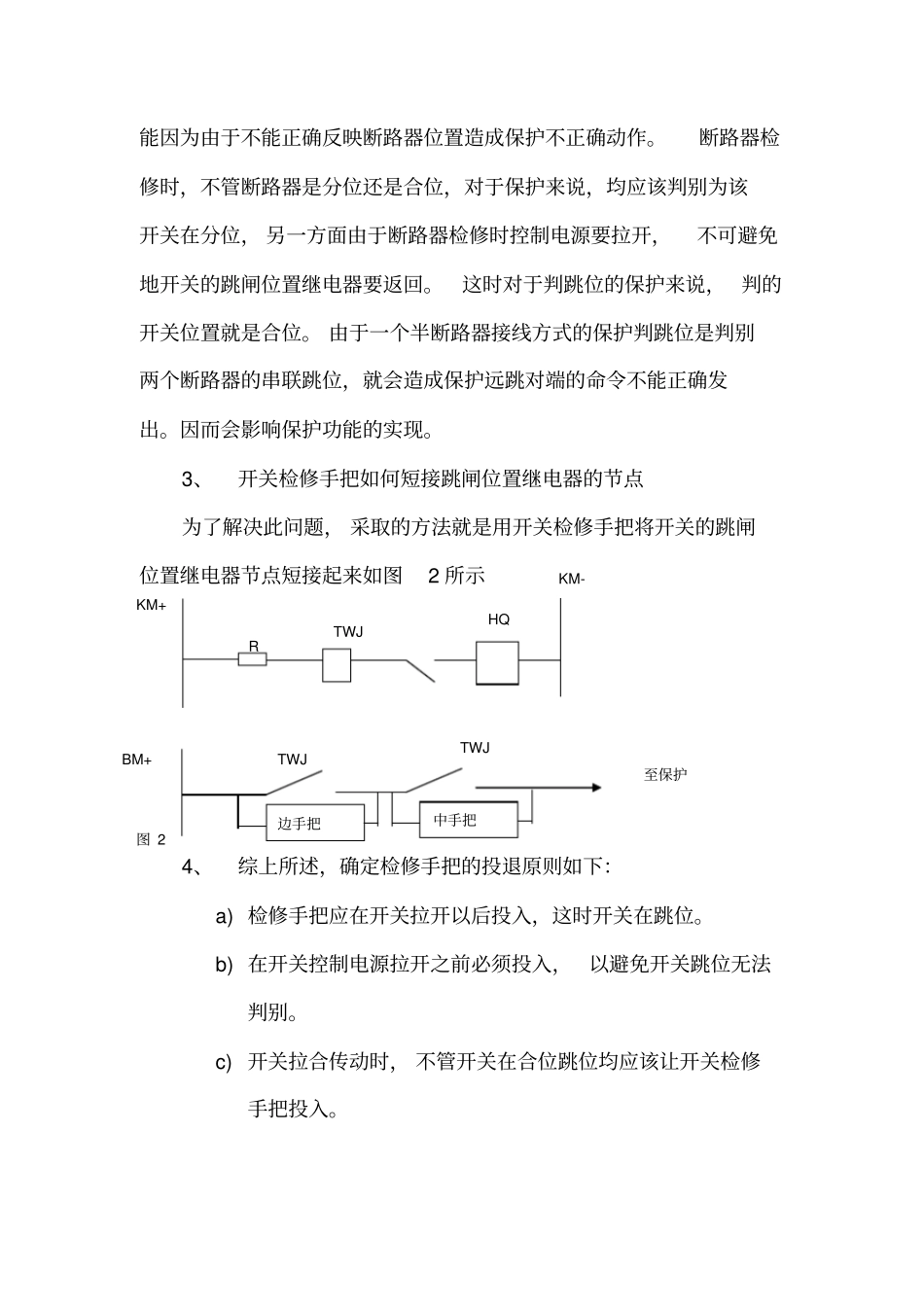

3、开关检修手把如何短接跳闸位置继电器的节点为了解决此问题，采取的方法就是用开关检修手把将开关的跳闸位置继电器节点短接起来如图2所示4、综上所述，确定检修手把的投退原则如下：a)检修手把应在开关拉开以后投入，这时开关在跳位
