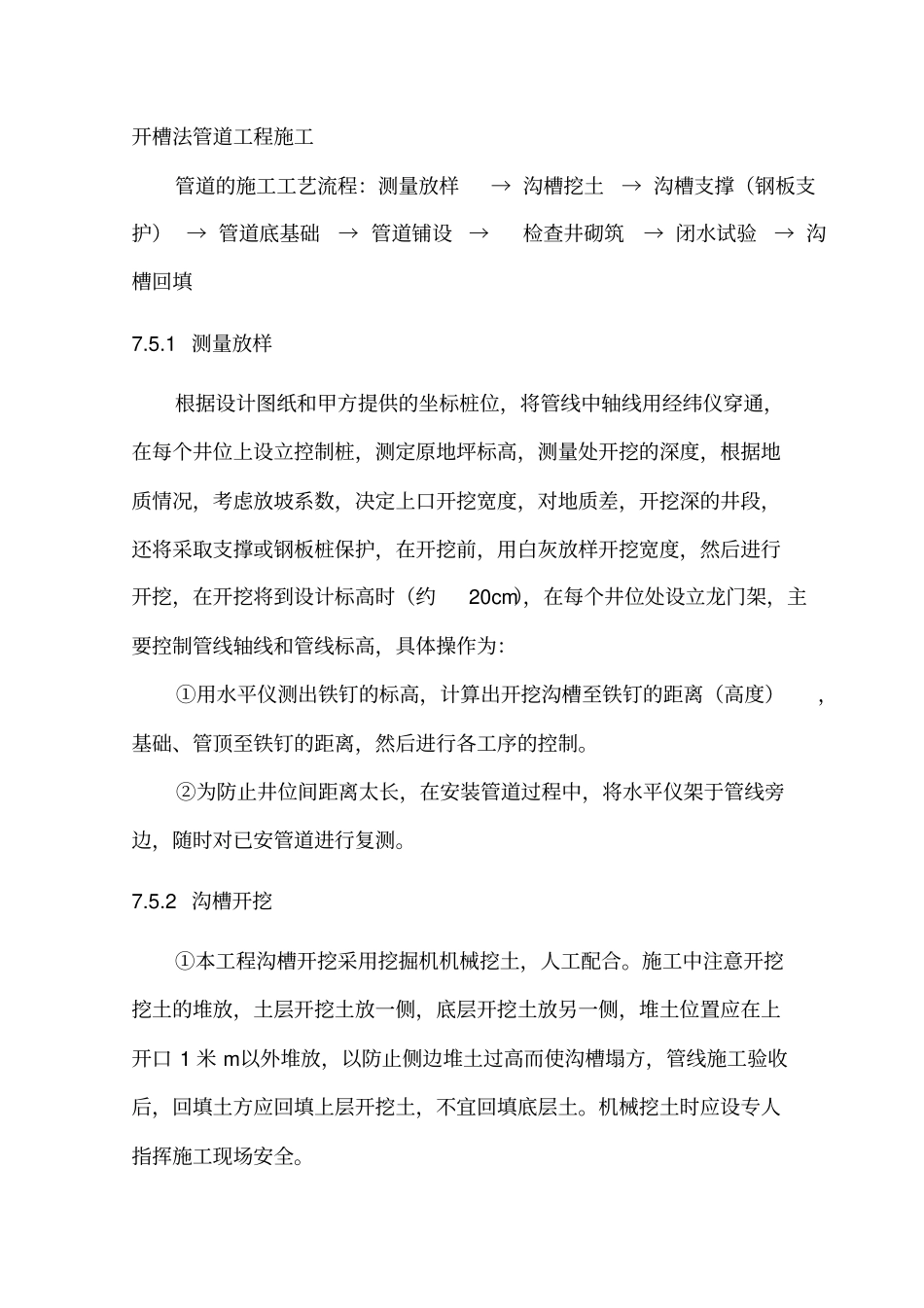

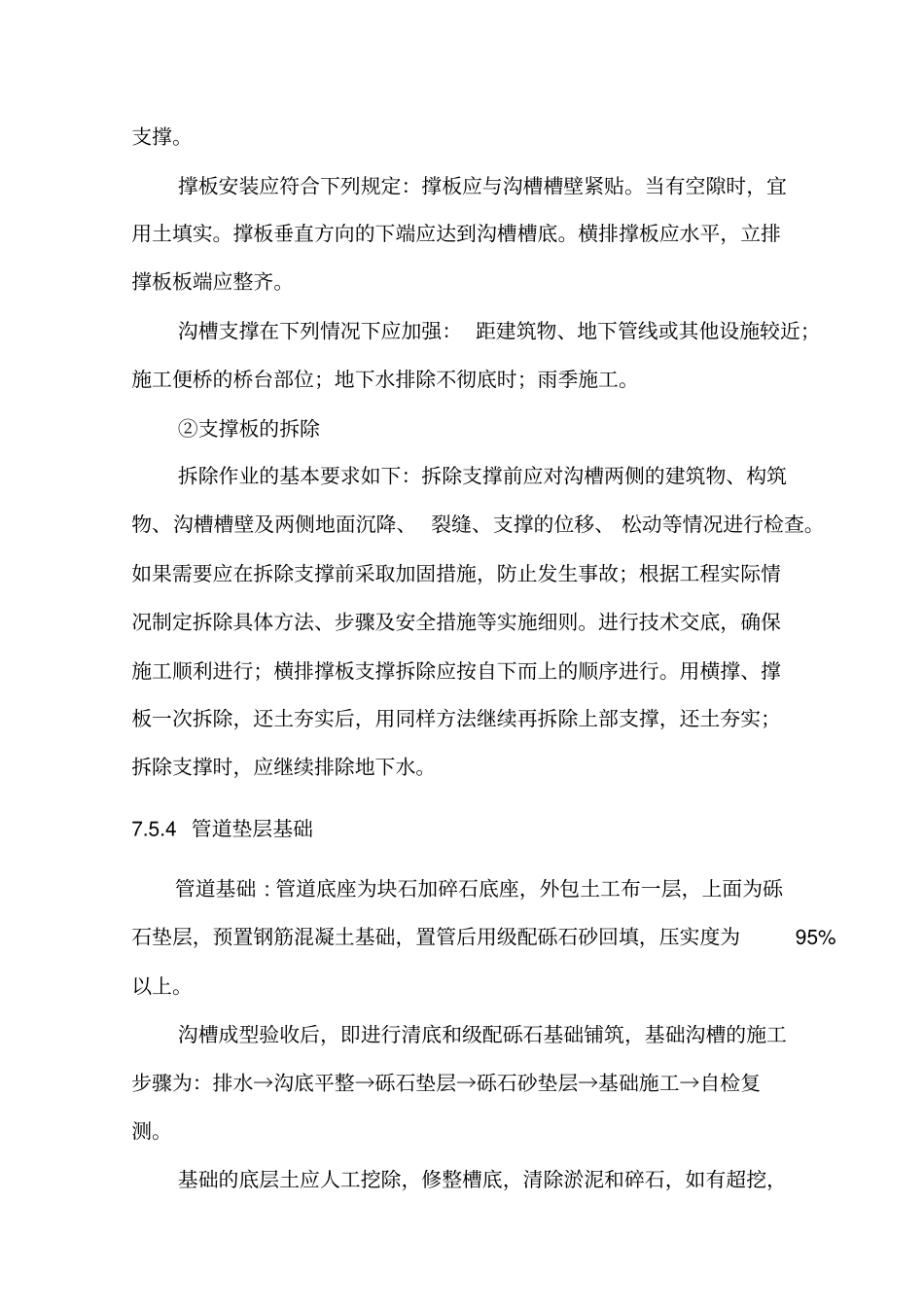

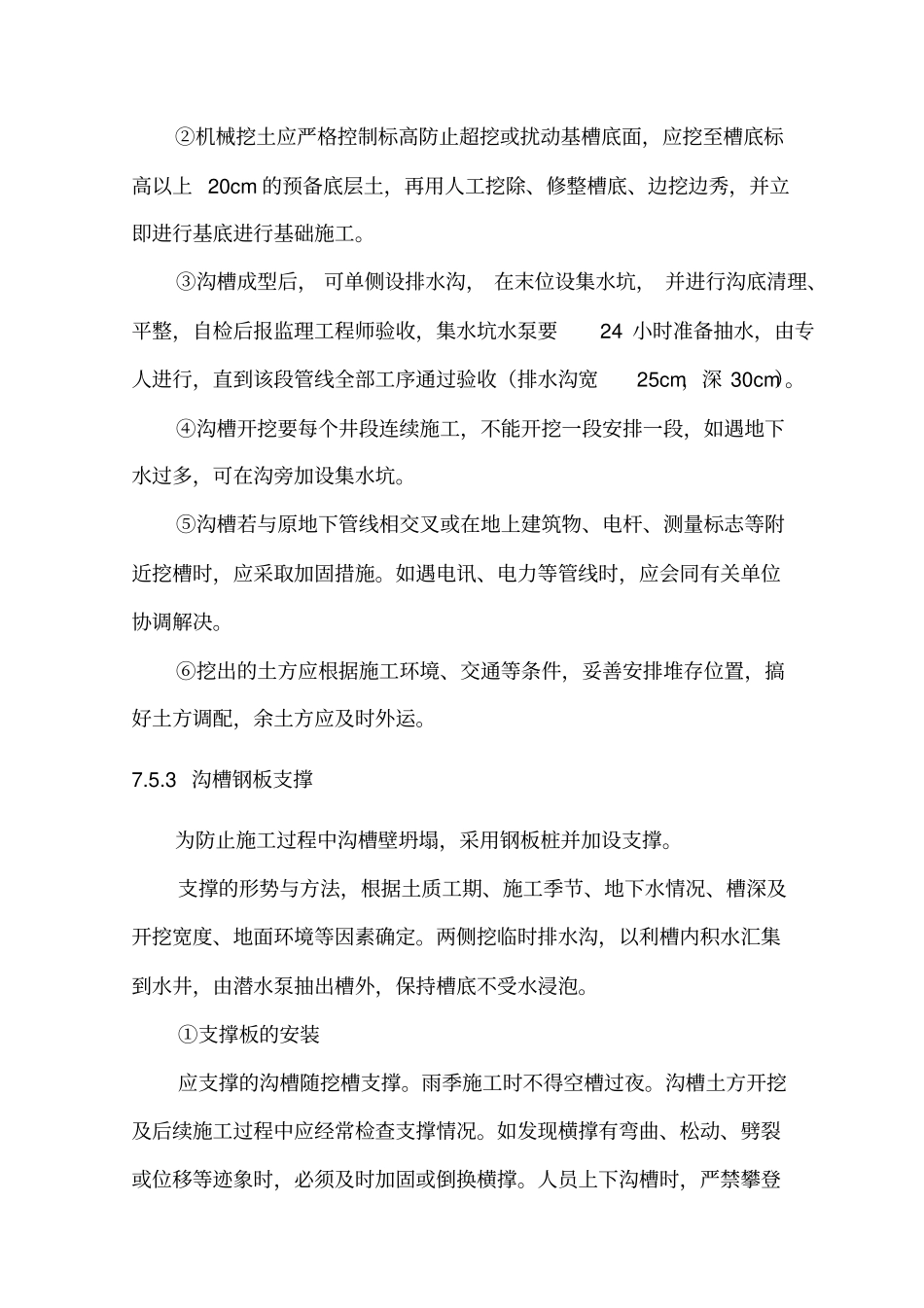

开槽法管道工程施工管道的施工工艺流程：测量放样→沟槽挖土→沟槽支撑（钢板支护）→管道底基础→管道铺设→检查井砌筑→闭水试验→沟槽回填7.5.1测量放样根据设计图纸和甲方提供的坐标桩位，将管线中轴线用经纬仪穿通，在每个井位上设立控制桩，测定原地坪标高，测量处开挖的深度，根据地质情况，考虑放坡系数，决定上口开挖宽度，对地质差，开挖深的井段，还将采取支撑或钢板桩保护，在开挖前，用白灰放样开挖宽度，然后进行开挖，在开挖将到设计标高时（约20cm），在每个井位处设立龙门架，主要控制管线轴线和管线标高，具体操作为：①用水平仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离（高度），基础、管顶至铁钉的距离，然后进行各工序的控制。②为防止井位间距离太长，在安装管道过程中，将水平仪架于管线旁边，随时对已安管道进行复测。7.5.2沟槽开挖①本工程沟槽开挖采用挖掘机机械挖土，人工配合。施工中注意开挖挖土的堆放，土层开挖土放一侧，底层开挖土放另一侧，堆土位置应在上开口1米m以外堆放，以防止侧边堆土过高而使沟槽塌方，管线施工验收后，回填土方应回填上层开挖土，不宜回填底层土。机械挖土时应设专人指挥施工现场安全。②机械挖土应严格控制标高防止超挖或扰动基槽底面，应挖至槽底标高以上20cm的预备底层土，再用人工挖除、修整槽底、边挖边秀，并立即进行基底进行基础施工。③沟槽成型后，可单侧设排水沟，在末位设集水坑，并进行沟底清理、平整，自检后报监理工程师验收，集水坑水泵要24小时准备抽水，由专人进行，直到该段管线全部工序通过验收（排水沟宽25cm，深30cm）。④沟槽开挖要每个井段连续施工，不能开挖一段安排一段，如遇地下水过多，可在沟旁加设集水坑。⑤沟槽若与原地下管线相交叉或在地上建筑物、电杆、测量标志等附近挖槽时，应采取加固措施。如遇电讯、电力等管线时，应会同有关单位协调解决。⑥挖出的土方应根据施工环境、交通等条件，妥善安排堆存位置，搞好土方调配，余土方应及时外运。7.5.3沟槽钢板支撑为防止施工过程中沟槽壁坍塌，采用钢板桩并加设支撑。支撑的形势与方法，根据土质工期、施工季节、地下水情况、槽深及开挖宽度、地面环境等因素确定。两侧挖临时排水沟，以利槽内积水汇集到水井，由潜水泵抽出槽外，保持槽底不受水浸泡。①支撑板的安装应支撑的沟槽随挖槽支撑。雨季施工时不得空槽过夜。沟槽土方开挖及后续施工过程中应经常检查支撑情况。如发现横撑有弯曲、松动、劈裂或位移等迹象时，必须及时加固或倒换横撑。人员上下沟槽时，严禁攀登支撑。撑板安装应符合下列规定：撑板应与沟槽槽壁紧贴。当有空隙时，宜用土填实。撑板垂直方向的下端应达到沟槽槽底。横排撑板应水平，立排撑板板端应整齐。沟槽支撑在下列情况下应加强：距建筑物、地下管线或其他设施较近；施工便桥的桥台部位；地下水排除不彻底时；雨季施工。②支撑板的拆除拆除作业的基本要求如下：拆除支撑前应对沟槽两侧的建筑物、构筑物、沟槽槽壁及两侧地面沉降、裂缝、支撑的位移、松动等情况进行检查。如果需要应在拆除支撑前采取加固措施，防止发生事故；根据工程实际情况制定拆除具体方法、步骤及安全措施等实施细则。进行技术交底，确保施工顺利进行；横排撑板支撑拆除应按自下而上的顺序进行。用横撑、撑板一次拆除，还土夯实后，用同样方法继续再拆除上部支撑，还土夯实；拆除支撑时，应继续排除地下水。7.5.4管道垫层基础管道基础:管道底座为块石加碎石底座，外包土工布一层，上面为砾石垫层，预置钢筋混凝土基础，置管后用级配砾石砂回填，压实度为95%以上。沟槽成型验收后，即进行清底和级配砾石基础铺筑，基础沟槽的施工步骤为：排水→沟底平整→砾石垫层→砾石砂垫层→基础施工→自检复测。基础的底层土应人工挖除，修整槽底，清除淤泥和碎石，如有超挖，应用砂砾石冲平，垫层应按规定的沟槽宽度满堂铺筑、摊平、拍实，人工摊铺、夯实或用平板振动器振动密实。基础施工前必须复核标高，一般在沟槽底部每隔4m左右钉一只样桩，并用样尺检查桩顶标高，以控制挖土面、垫层面和基础面。做好垫层验收记录。7.5.5管道接口管道接口：主干...
