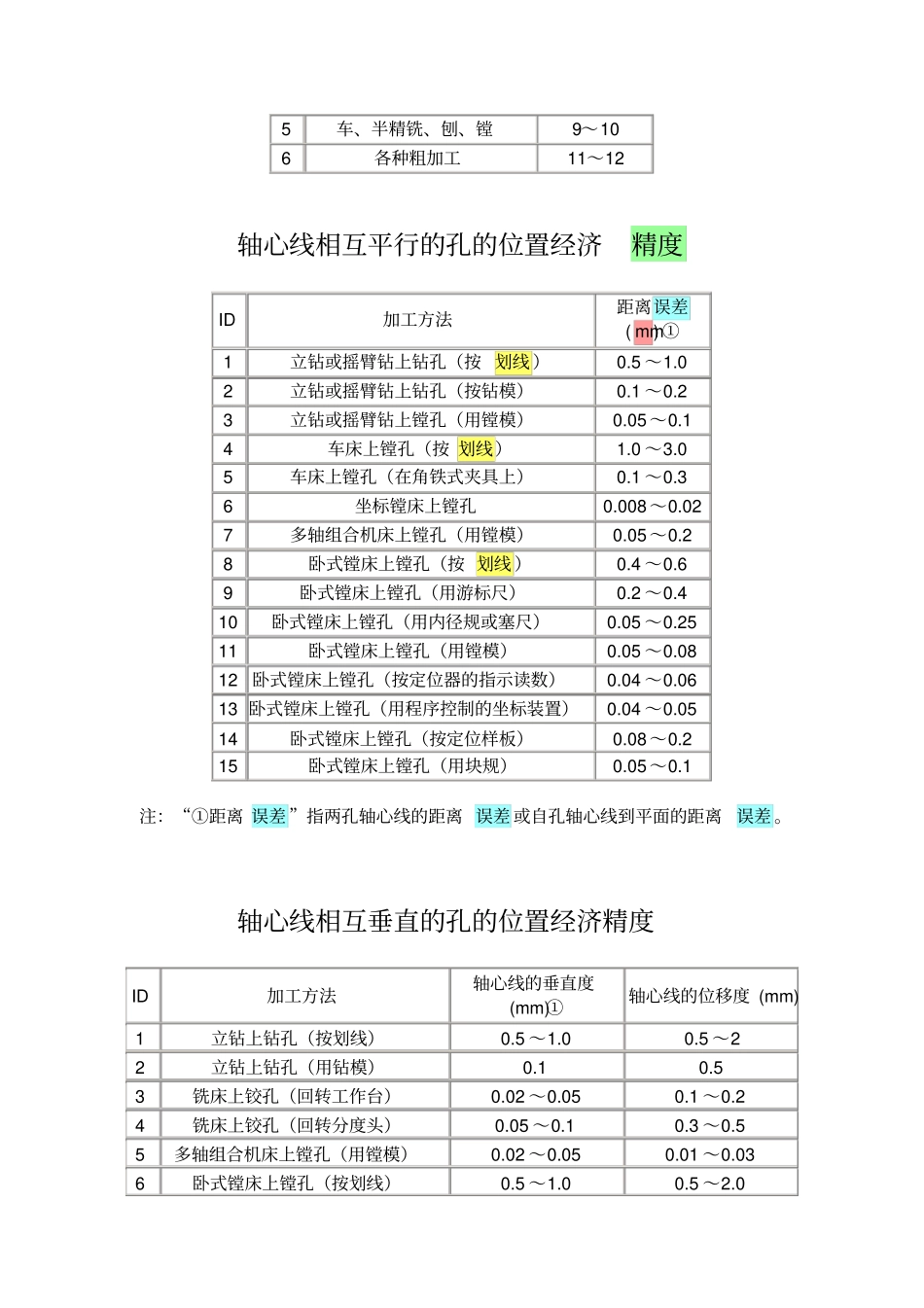

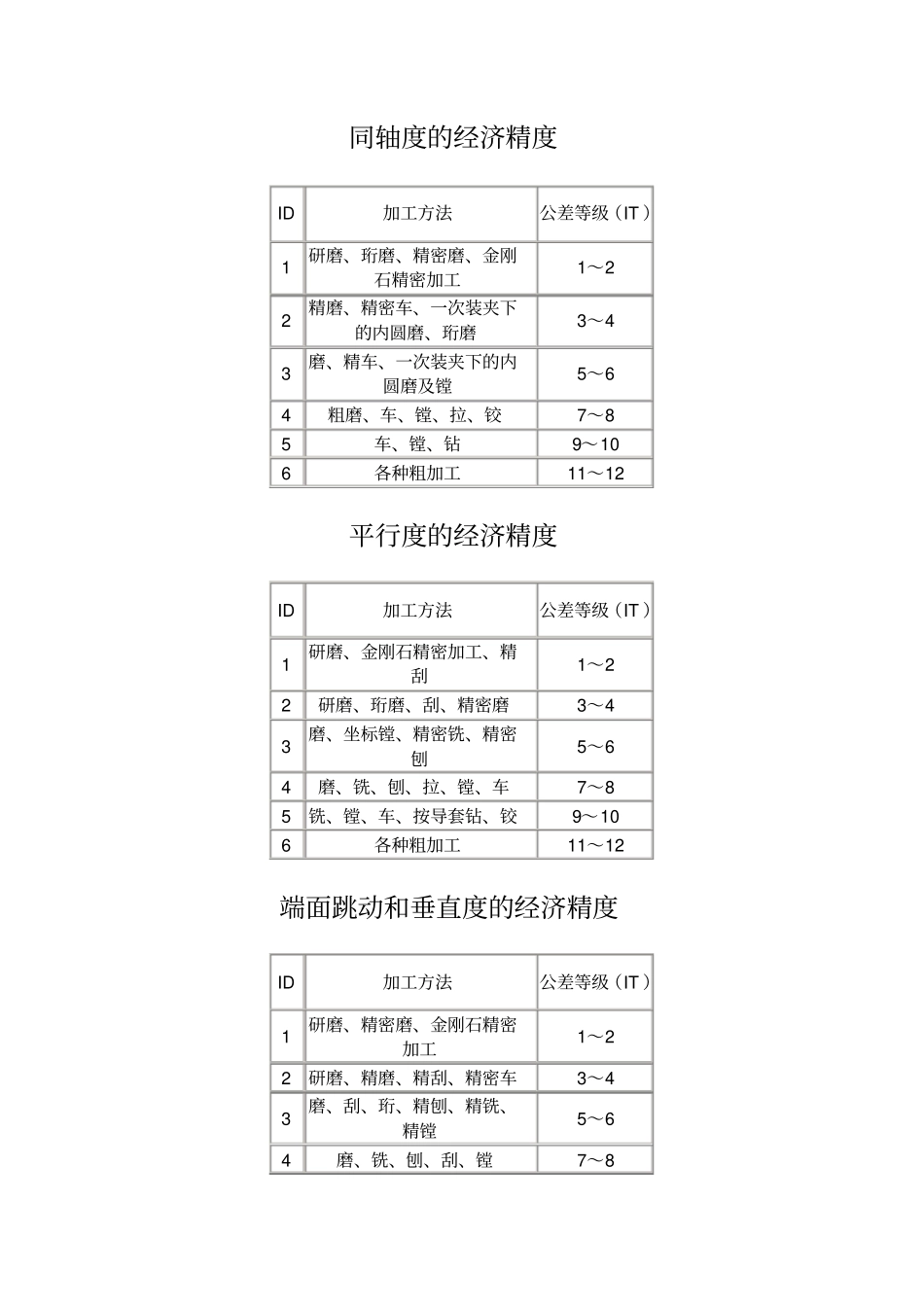

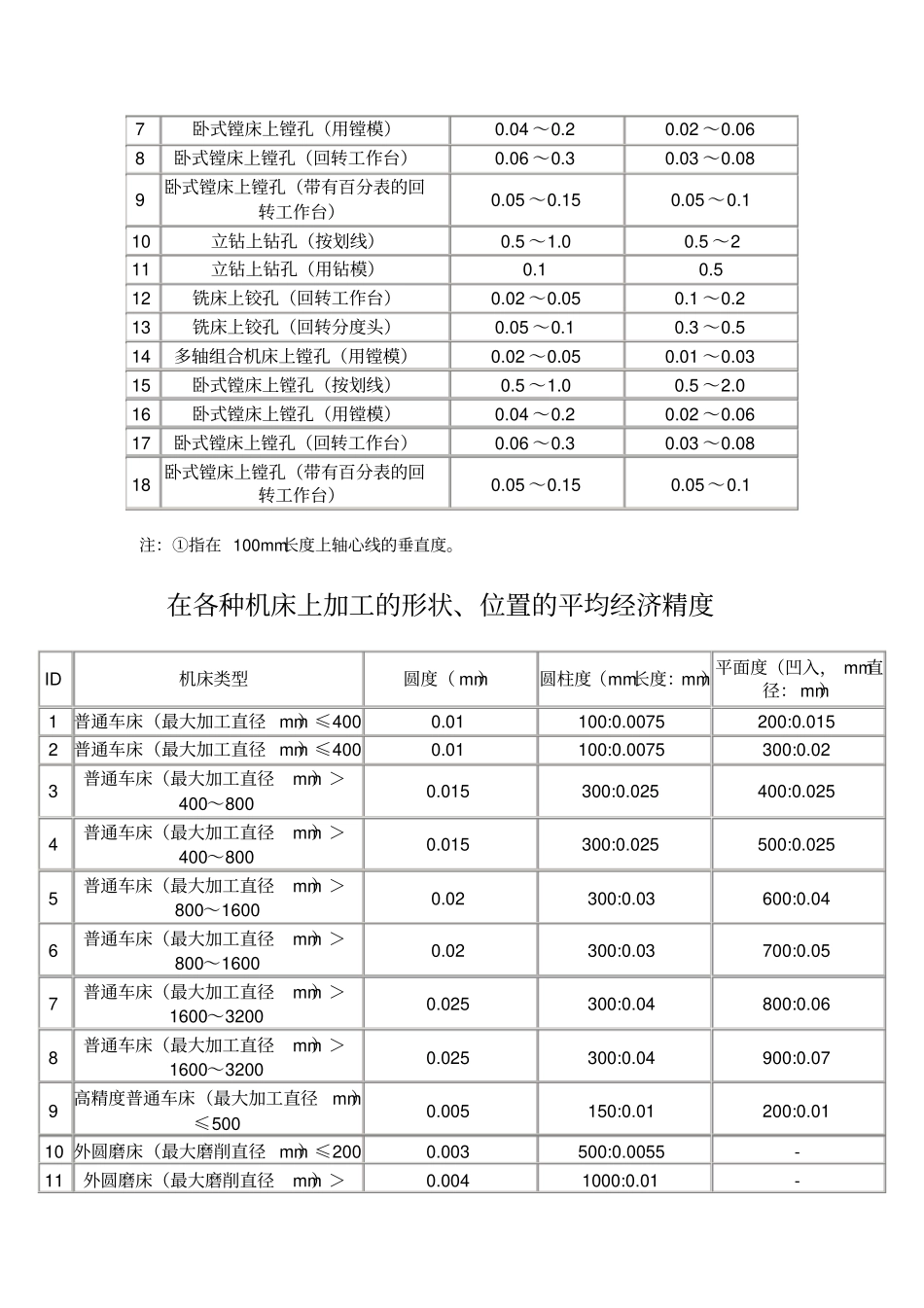

同轴度的经济精度ID加工方法公差等级(IT)1研磨、珩磨、精密磨、金刚石精密加工1~22精磨、精密车、一次装夹下的内圆磨、珩磨3~43磨、精车、一次装夹下的内圆磨及镗5~64粗磨、车、镗、拉、铰7~85车、镗、钻9~106各种粗加工11~12平行度的经济精度ID加工方法公差等级(IT)1研磨、金刚石精密加工、精刮1~22研磨、珩磨、刮、精密磨3~43磨、坐标镗、精密铣、精密刨5~64磨、铣、刨、拉、镗、车7~85铣、镗、车、按导套钻、铰9~106各种粗加工11~12端面跳动和垂直度的经济精度ID加工方法公差等级(IT)1研磨、精密磨、金刚石精密加工1~22研磨、精磨、精刮、精密车3~43磨、刮、珩、精刨、精铣、精镗5~64磨、铣、刨、刮、镗7~85车、半精铣、刨、镗9~106各种粗加工11~12轴心线相互平行的孔的位置经济精度ID加工方法距离误差(mm)①1立钻或摇臂钻上钻孔(按划线)0.5~1.02立钻或摇臂钻上钻孔(按钻模)0.1~0.23立钻或摇臂钻上镗孔(用镗模)0.05~0.14车床上镗孔(按划线)1.0~3.05车床上镗孔(在角铁式夹具上)0.1~0.36坐标镗床上镗孔0.008~0.027多轴组合机床上镗孔(用镗模)0.05~0.28卧式镗床上镗孔(按划线)0.4~0.69卧式镗床上镗孔(用游标尺)0.2~0.410卧式镗床上镗孔(用内径规或塞尺)0.05~0.2511卧式镗床上镗孔(用镗模)0.05~0.0812卧式镗床上镗孔(按定位器的指示读数)0.04~0.0613卧式镗床上镗孔(用程序控制的坐标装置)0.04~0.0514卧式镗床上镗孔(按定位样板)0.08~0.215卧式镗床上镗孔(用块规)0.05~0.1注:“①距离误差”指两孔轴心线的距离误差或自孔轴心线到平面的距离误差。轴心线相互垂直的孔的位置经济精度ID加工方法轴心线的垂直度(mm)①轴心线的位移度(mm)1立钻上钻孔(按划线)0.5~1.00.5~22立钻上钻孔(用钻模)0.10.53铣床上铰孔(回转工作台)0.02~0.050.1~0.24铣床上铰孔(回转分度头)0.05~0.10.3~0.55多轴组合机床上镗孔(用镗模)0.02~0.050.01~0.036卧式镗床上镗孔(按划线)0.5~1.00.5~2.07卧式镗床上镗孔(用镗模)0.04~0.20.02~0.068卧式镗床上镗孔(回转工作台)0.06~0.30.03~0.089卧式镗床上镗孔(带有百分表的回转工作台)0.05~0.150.05~0.110立钻上钻孔(按划线)0.5~1.00.5~211立钻上钻孔(用钻模)0.10.512铣床上铰孔(回转工作台)0.02~0.050.1~0.213铣床上铰孔(回转分度头)0.05~0.10.3~0.514多轴组合机床上镗孔(用镗模)0.02~0.050.01~0.0315卧式镗床上镗孔(按划线)0.5~1.00.5~2.016卧式镗床上镗孔(用镗模)0.04~0.20.02~0.0617卧式镗床上镗孔(回转工作台)0.06~0.30.03~0.0818卧式镗床上镗孔(带有百分表的回转工作台)0.05~0.150.05~0.1注:①指在100mm长度上轴心线的垂直度。在各种机床上加工的形状、位置的平均经济精度ID机床类型圆度(mm)圆柱度(mm长度:mm)平面度(凹入,mm直径:mm)1普通车床(最大加工直径mm)≤4000.01100:0.0075200:0.0152普通车床(最大加工直径mm)≤4000.01100:0.0075300:0.023普通车床(最大加工直径mm)>400~8000.015300:0.025400:0.0254普通车床(最大加工直径mm)>400~8000.015300:0.025500:0.0255普通车床(最大加工直径mm)>800~16000.02300:0.03600:0.046普通车床(最大加工直径mm)>800~16000.02300:0.03700:0.057普通车床(最大加工直径mm)>1600~32000.025300:0.04800:0.068普通车床(最大加工直径mm)>1600~32000.025300:0.04900:0.079高精度普通车床(最大加工直径mm)≤5000.005150:0.01200:0.0110外圆磨床(最大磨削直径mm)≤2000.003500:0.0055-11外圆磨床(最大磨削直径mm)>0.0041000:0.01-200~40012外圆磨床(最大磨削直径mm)>400~8000.006全长:0.015-13无心磨床0.005100:0.004等径多边形偏差,0.00314珩磨机0.005300:0.01-15普通车床(最大加工直径mm)≤4000.01100:0.0075200:0.01516普通车床(最大加工直径mm)≤4000.01100:0.0075300:0.0217普通车床(最大加工直径mm)>400~8000.015300:0.025400:0.02518普通车床(最大加工直径mm)>400~8000.015300:0.025500:0.0319普通车床(最大加工直...
