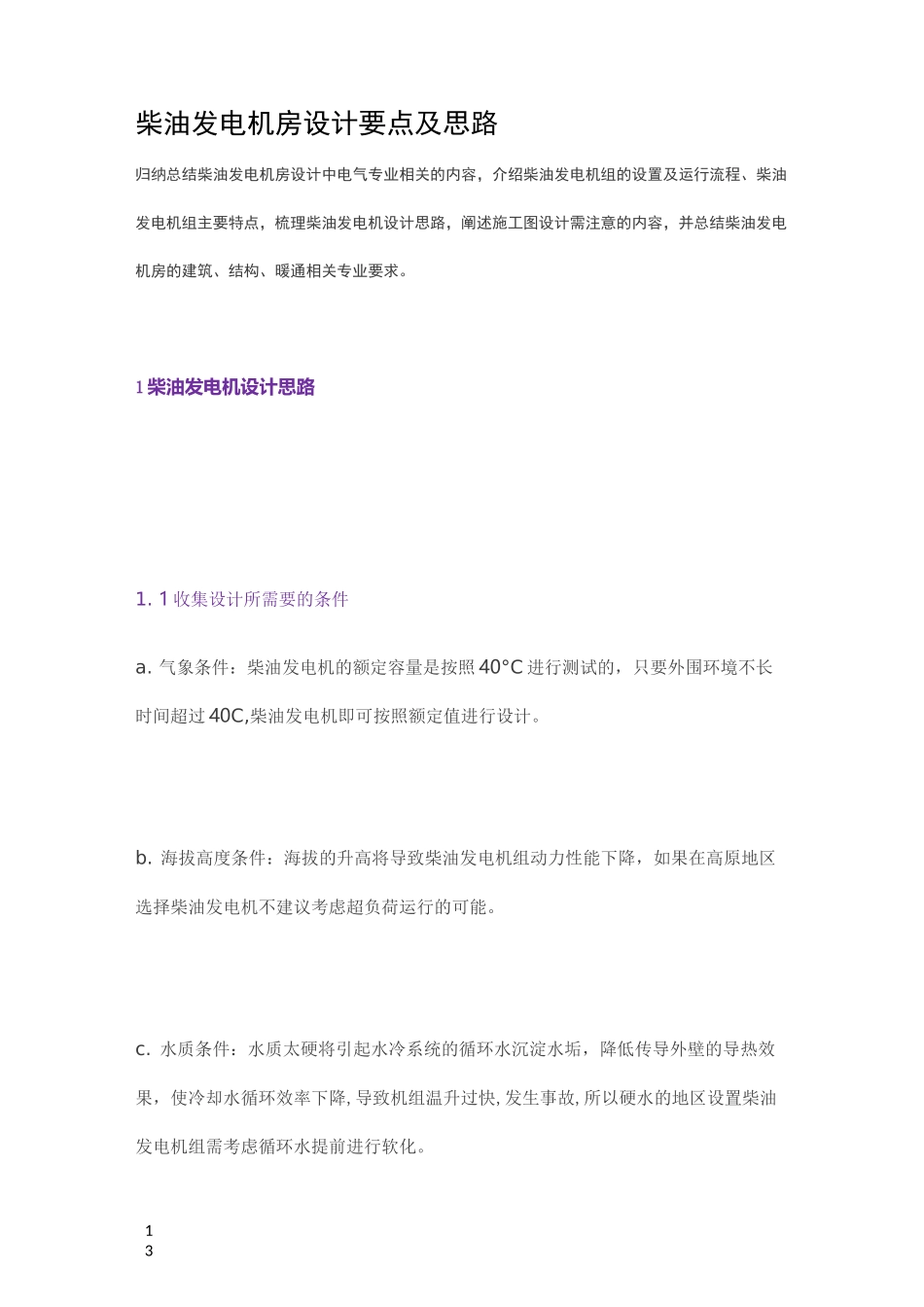

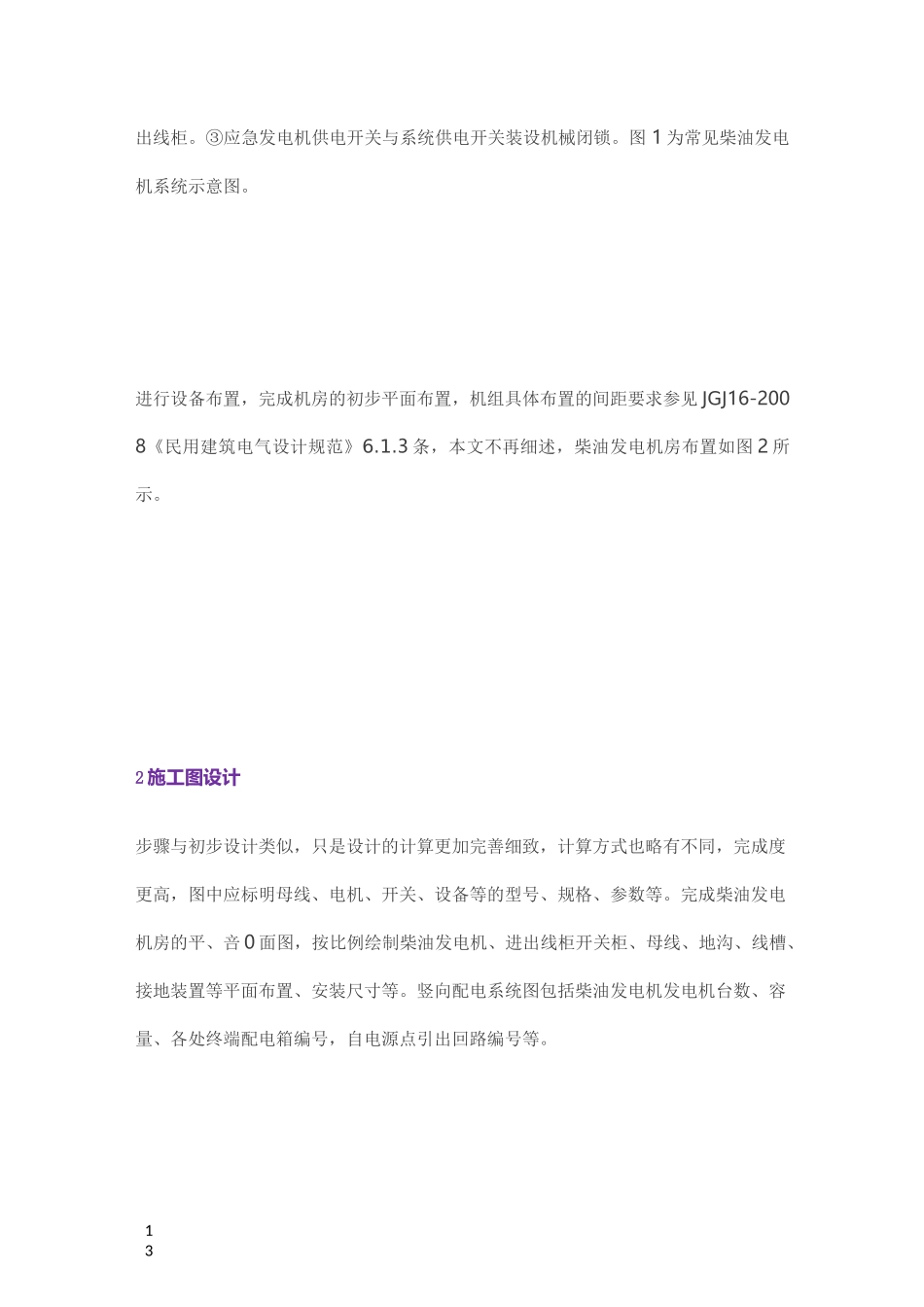

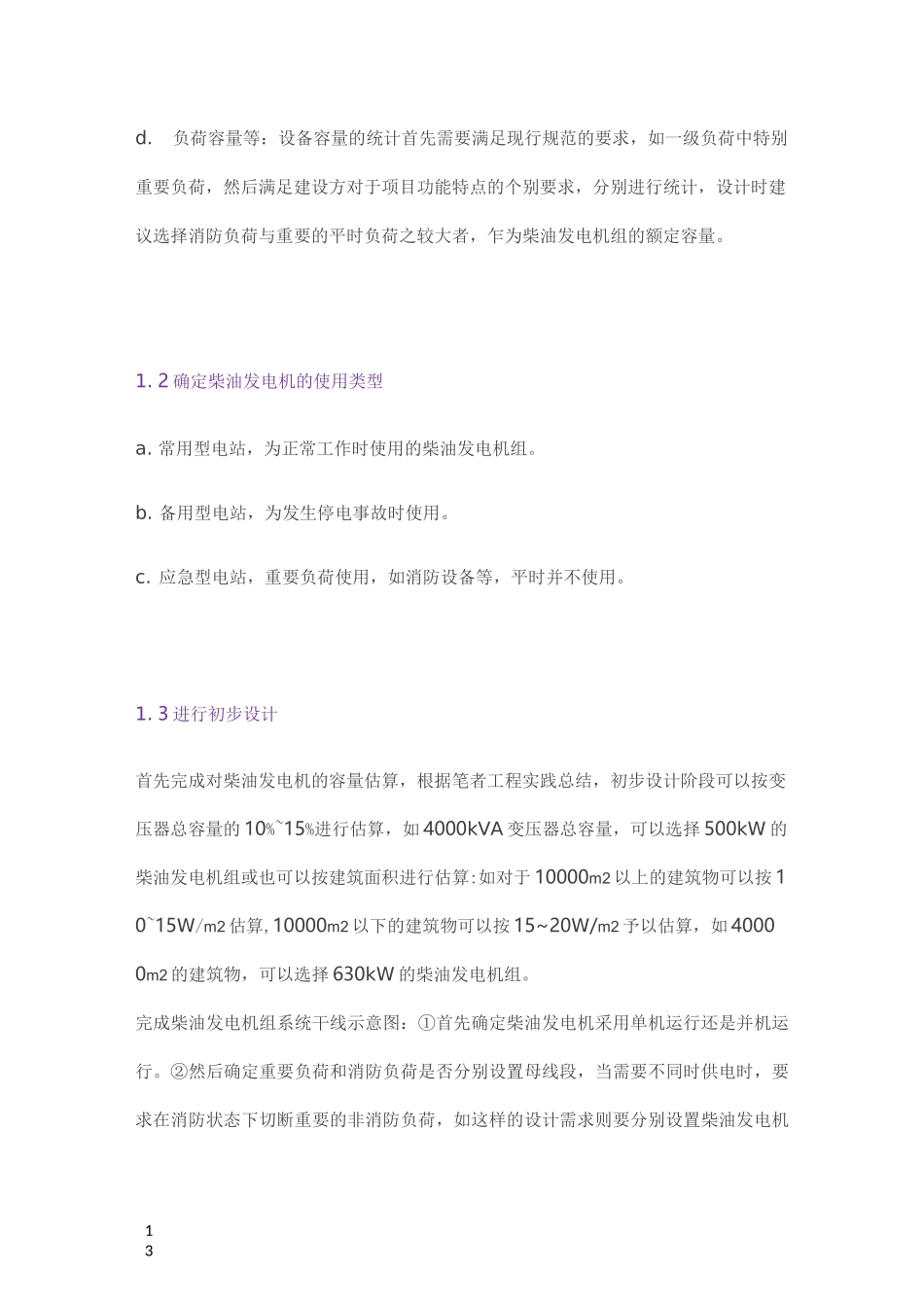

13柴油发电机房设计要点及思路归纳总结柴油发电机房设计中电气专业相关的内容，介绍柴油发电机组的设置及运行流程、柴油发电机组主要特点，梳理柴油发电机设计思路，阐述施工图设计需注意的内容，并总结柴油发电机房的建筑、结构、暖通相关专业要求。1柴油发电机设计思路1.1收集设计所需要的条件a.气象条件：柴油发电机的额定容量是按照40°C进行测试的，只要外围环境不长时间超过40C,柴油发电机即可按照额定值进行设计。b.海拔高度条件：海拔的升高将导致柴油发电机组动力性能下降，如果在高原地区选择柴油发电机不建议考虑超负荷运行的可能。c.水质条件：水质太硬将引起水冷系统的循环水沉淀水垢，降低传导外壁的导热效果，使冷却水循环效率下降,导致机组温升过快,发生事故,所以硬水的地区设置柴油发电机组需考虑循环水提前进行软化。13d.负荷容量等：设备容量的统计首先需要满足现行规范的要求，如一级负荷中特别重要负荷，然后满足建设方对于项目功能特点的个别要求，分别进行统计，设计时建议选择消防负荷与重要的平时负荷之较大者，乍为柴油发电机组的额定容量。1.2确定柴油发电机的使用类型a.常用型电站，为正常工作时使用的柴油发电机组。b.备用型电站，为发生停电事故时使用。c.应急型电站，重要负荷使用，如消防设备等，平时并不使用。1.3进行初步设计首先完成对柴油发电机的容量估算，根据笔者工程实践总结，初步设计阶段可以按变压器总容量的10%~15%进行估算，如4000kVA变压器总容量，可以选择500kW的柴油发电机组或也可以按建筑面积进行估算:如对于10000m2以上的建筑物可以按10~15W/m2估算,10000m2以下的建筑物可以按15~20W/m2予以估算，如40000m2的建筑物，可以选择630kW的柴油发电机组。完成柴油发电机组系统干线示意图：①首先确定柴油发电机采用单机运行还是并机运行。②然后确定重要负荷和消防负荷是否分别设置母线段，当需要不同时供电时，要求在消防状态下切断重要的非消防负荷，如这样的设计需求则要分别设置柴油发电机13出线柜。③应急发电机供电开关与系统供电开关装设机械闭锁。图1为常见柴油发电机系统示意图。进行设备布置，完成机房的初步平面布置，机组具体布置的间距要求参见JGJ16-2008《民用建筑电气设计规范》6.1.3条，本文不再细述，柴油发电机房布置如图2所示。2施工图设计步骤与初步设计类似，只是设计的计算更加完善细致，计算方式也略有不同，完成度更高，图中应标明母线、电机、开关、设备等的型号、规格、参数等。完成柴油发电机房的平、咅0面图，按比例绘制柴油发电机、进出线柜开关柜、母线、地沟、线槽、接地装置等平面布置、安装尺寸等。竖向配电系统图包括柴油发电机发电机台数、容量、各处终端配电箱编号，自电源点引出回路编号等。132.1施工图阶段柴油发电机负荷容量选取若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，二级负荷不使用，而在非消防状态下电网停电时，消防设备不使用，所以建议分别计算消防负荷和重要的非消防负荷，以二者较大值作为确定发电机组容量的依据，该种做法需要同时满足消防部门及建设方的相关要求。另一种做法是设计时根据消防负荷和重要的非消防负荷总容量选择发电机，既能满足非消防时重要的负荷用电需要，又能保证消防时消防负荷工作需要，保障更高但机组容量也更大，造价也高，一般不建议采用。2.2柴油发电机所带负荷—般为以下部分具体设置时需要以项目自身的情况按照甲方设计任务书的要求予以增减：①客梯、消防泵、消防报警系统、弱电机房、冷库冰柜、污水泵、消防电梯排水泵、中水处理、生活水泵、消防风机、保安电源、消防广播、停车场系统的电力供电。②照明需要柴油发电机提供的场所：消控室、交换机房、弱电机房、变配电室、服务中心、发电机房、消防泵房、消防风机房、电梯机房、楼梯间、电梯前室、疏散指示及其彳也公共区域应急照明。132.3柴油发电机的容量计算按照JGJ16-2008《民用建筑电气设计规范》•2条的要求，取计算值较大的一种作为柴油发电机容量选取的依据。柴油发电机负荷容量的注意事项：按照最大计算值选择柴...
