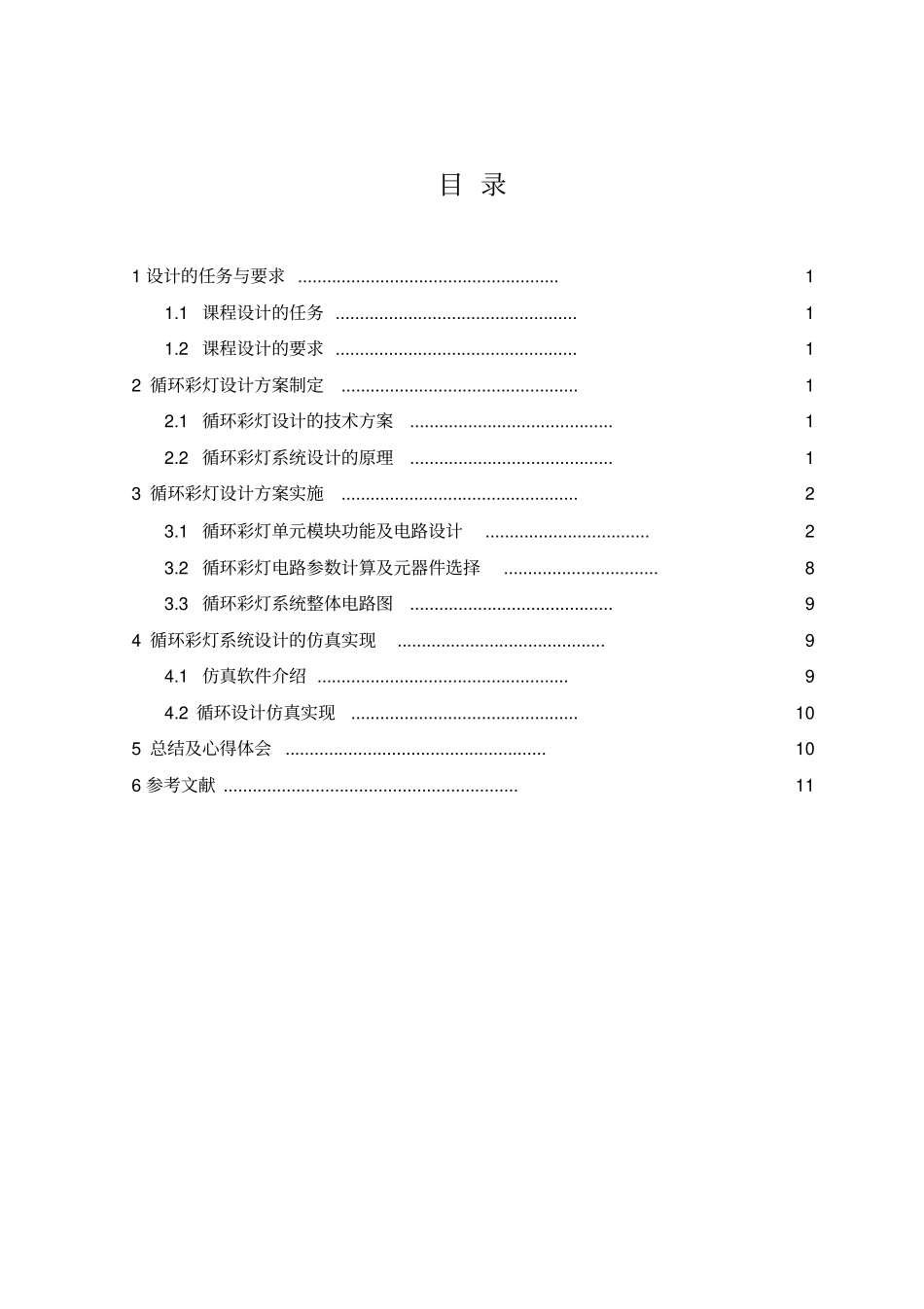

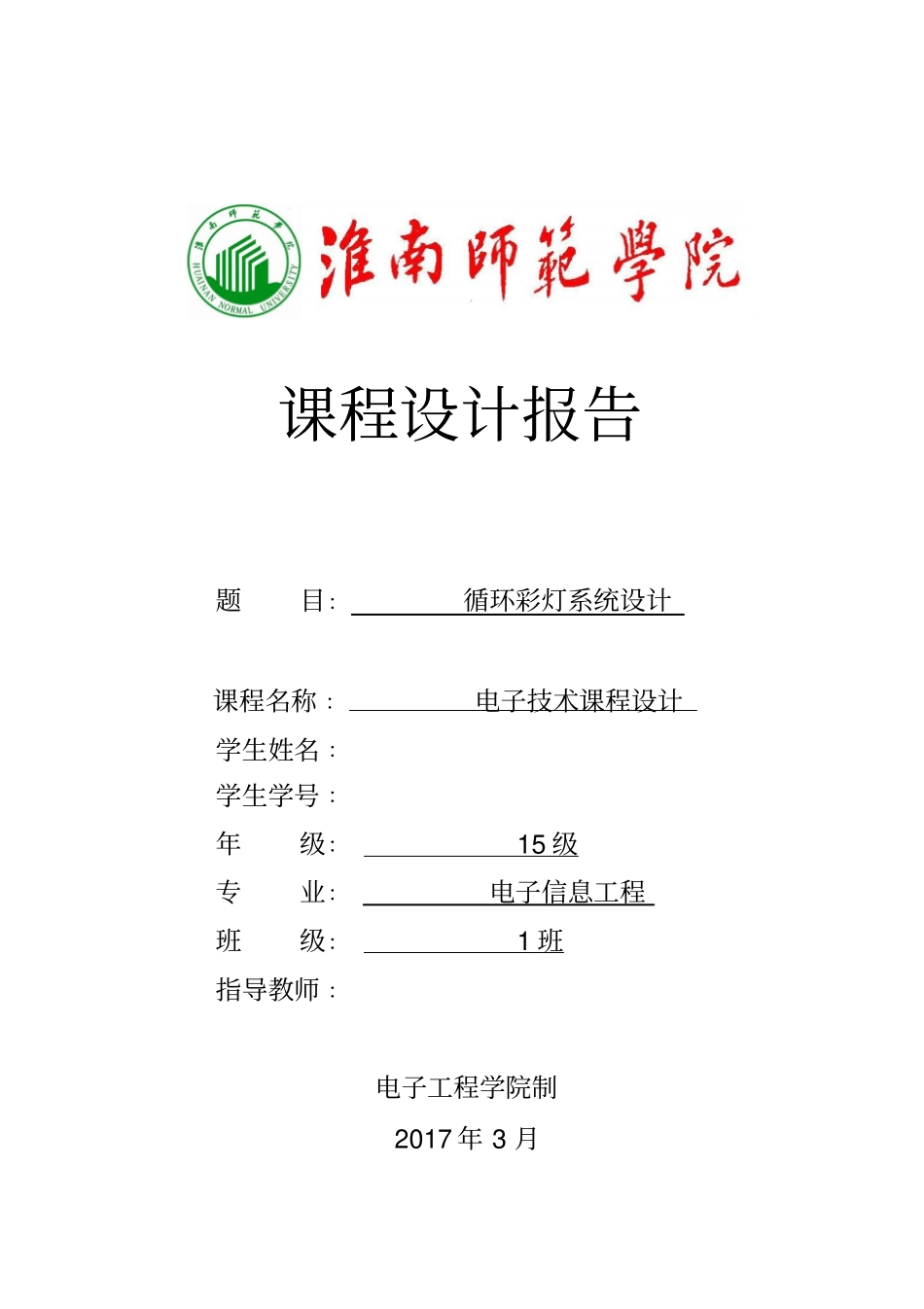

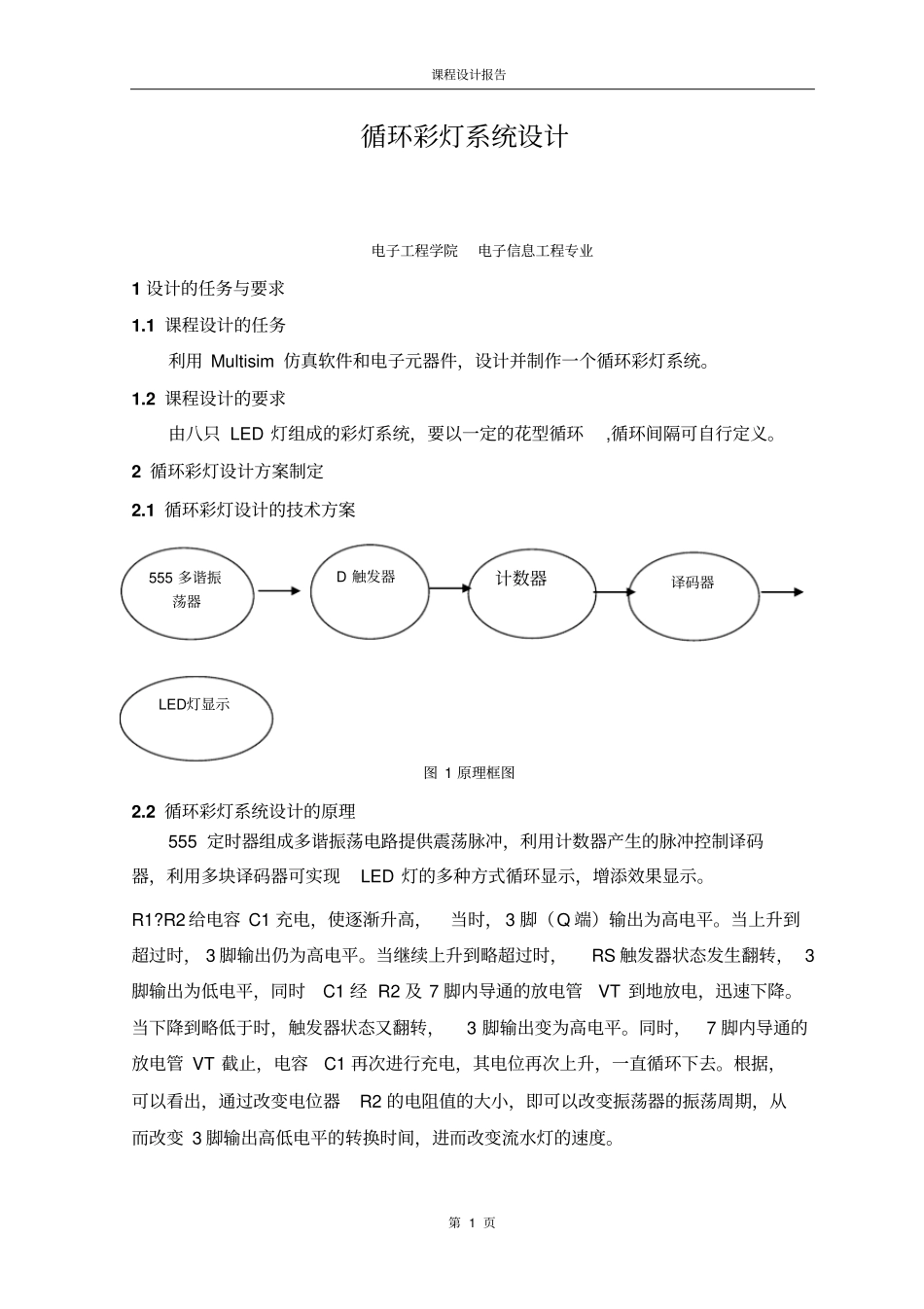

课程设计报告题目：循环彩灯系统设计课程名称：电子技术课程设计学生姓名：学生学号：年级：15级专业：电子信息工程班级：1班指导教师：电子工程学院制2017年3月目录1设计的任务与要求......................................................11.1课程设计的任务..................................................11.2课程设计的要求..................................................12循环彩灯设计方案制定.................................................12.1循环彩灯设计的技术方案..........................................12.2循环彩灯系统设计的原理..........................................13循环彩灯设计方案实施.................................................23.1循环彩灯单元模块功能及电路设计..................................23.2循环彩灯电路参数计算及元器件选择................................83.3循环彩灯系统整体电路图..........................................94循环彩灯系统设计的仿真实现...........................................94.1仿真软件介绍....................................................94.2循环设计仿真实现...............................................105总结及心得体会......................................................106参考文献.............................................................11课程设计报告第1页循环彩灯系统设计电子工程学院电子信息工程专业1设计的任务与要求1.1课程设计的任务利用Multisim仿真软件和电子元器件，设计并制作一个循环彩灯系统。1.2课程设计的要求由八只LED灯组成的彩灯系统，要以一定的花型循环,循环间隔可自行定义。2循环彩灯设计方案制定2.1循环彩灯设计的技术方案图1原理框图2.2循环彩灯系统设计的原理555定时器组成多谐振荡电路提供震荡脉冲，利用计数器产生的脉冲控制译码器，利用多块译码器可实现LED灯的多种方式循环显示，增添效果显示。R1?R2给电容C1充电，使逐渐升高，当时，3脚（Q端）输出为高电平。当上升到超过时，3脚输出仍为高电平。当继续上升到略超过时，RS触发器状态发生翻转，3脚输出为低电平，同时C1经R2及7脚内导通的放电管VT到地放电，迅速下降。当下降到略低于时，触发器状态又翻转，3脚输出变为高电平。同时，7脚内导通的放电管VT截止，电容C1再次进行充电，其电位再次上升，一直循环下去。根据，可以看出，通过改变电位器R2的电阻值的大小，即可以改变振荡器的振荡周期，从而改变3脚输出高低电平的转换时间，进而改变流水灯的速度。555多谐振荡器D触发器计数器译码器LED灯显示课程设计报告第2页3循环彩灯设计方案实施3.1循环彩灯单元模块功能及电路设计图2震荡电路设计（1）集成定时器电路主要用来产生时间基准信号（脉冲信号）。因为循环彩灯对频率的要求不高，只要能产生高低电平就可以了，且脉冲信号的频率可调，所以采用555定时器组成的振荡器，其输出的脉冲作为下一级的时钟信号。由555定时器和外接元件R1、R2、C构成多谐振荡器，脚2与脚3直接相连。电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过R1、R2向C充电，以及C通过R2向放电端放电，使电路产生振荡。电容C在和之间充电和放电，从而在输出端得到一系列的矩形波。输出信号的时间参数是：T==0.7（R1+R2）C=0.7R2C其中，为VC由上升到所需的时间，为电容C放电所需的时间。R1=R2=10K,C=47uF,T=1S，555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、课程设计报告第3页变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器，556和7556...
