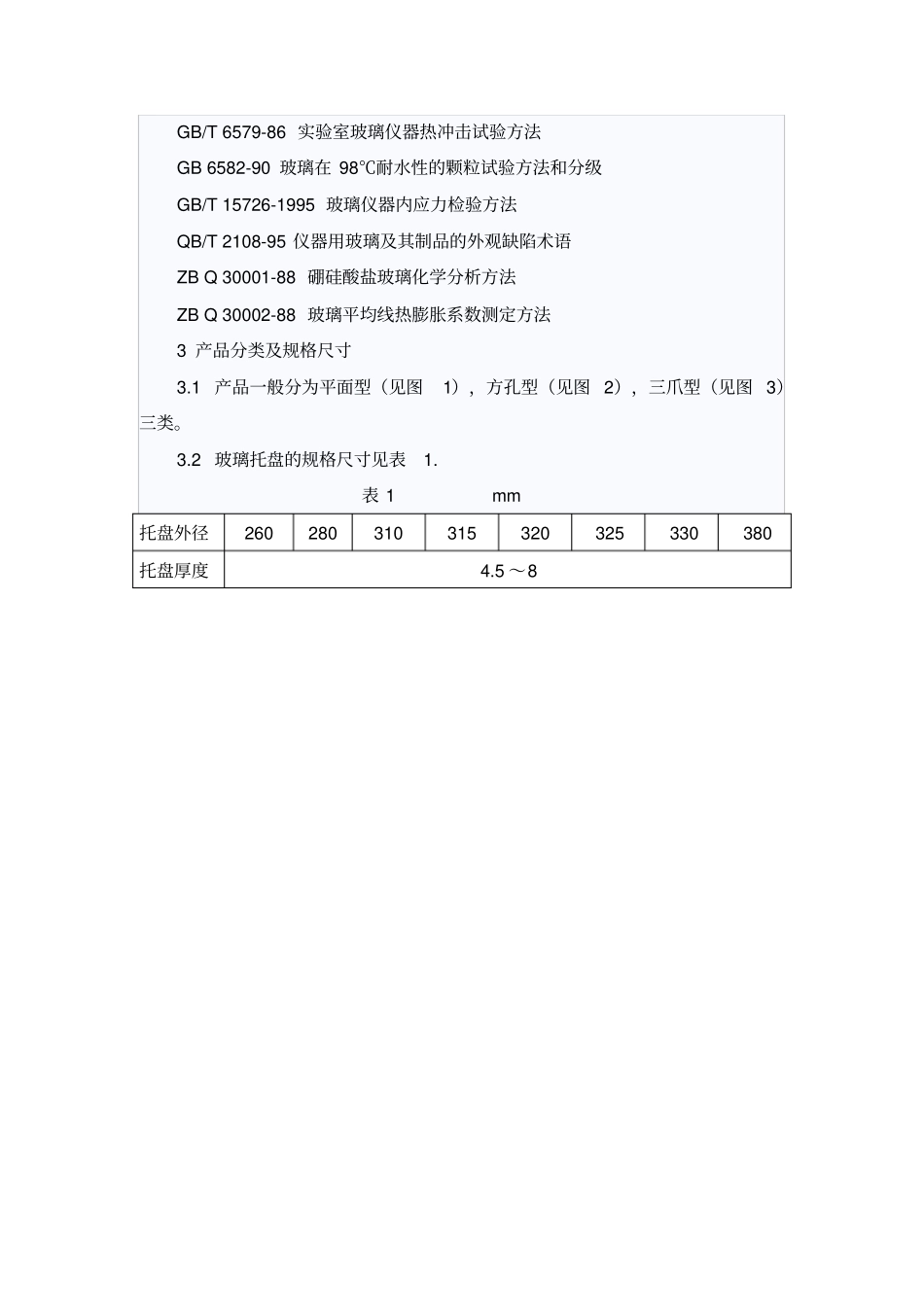

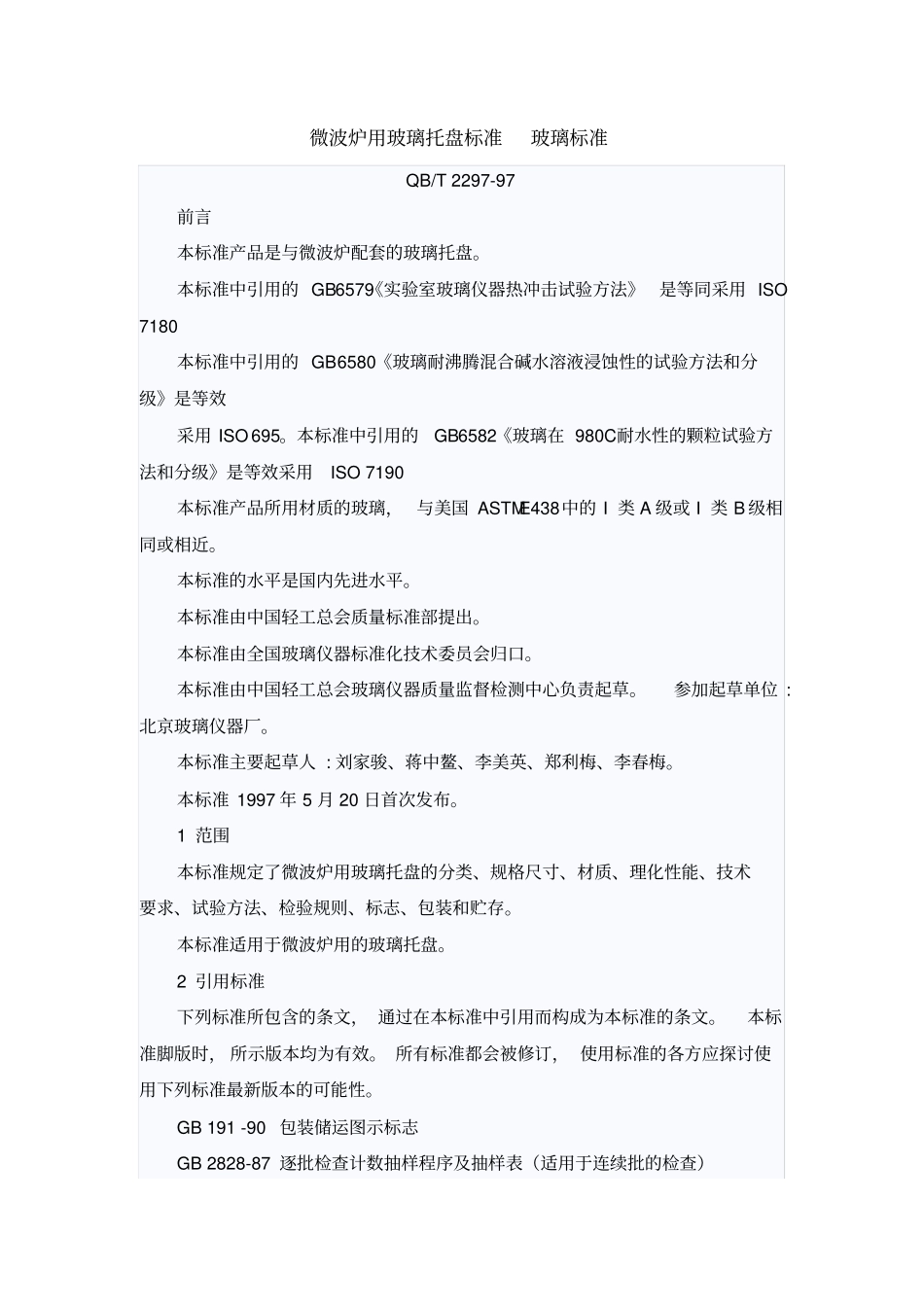

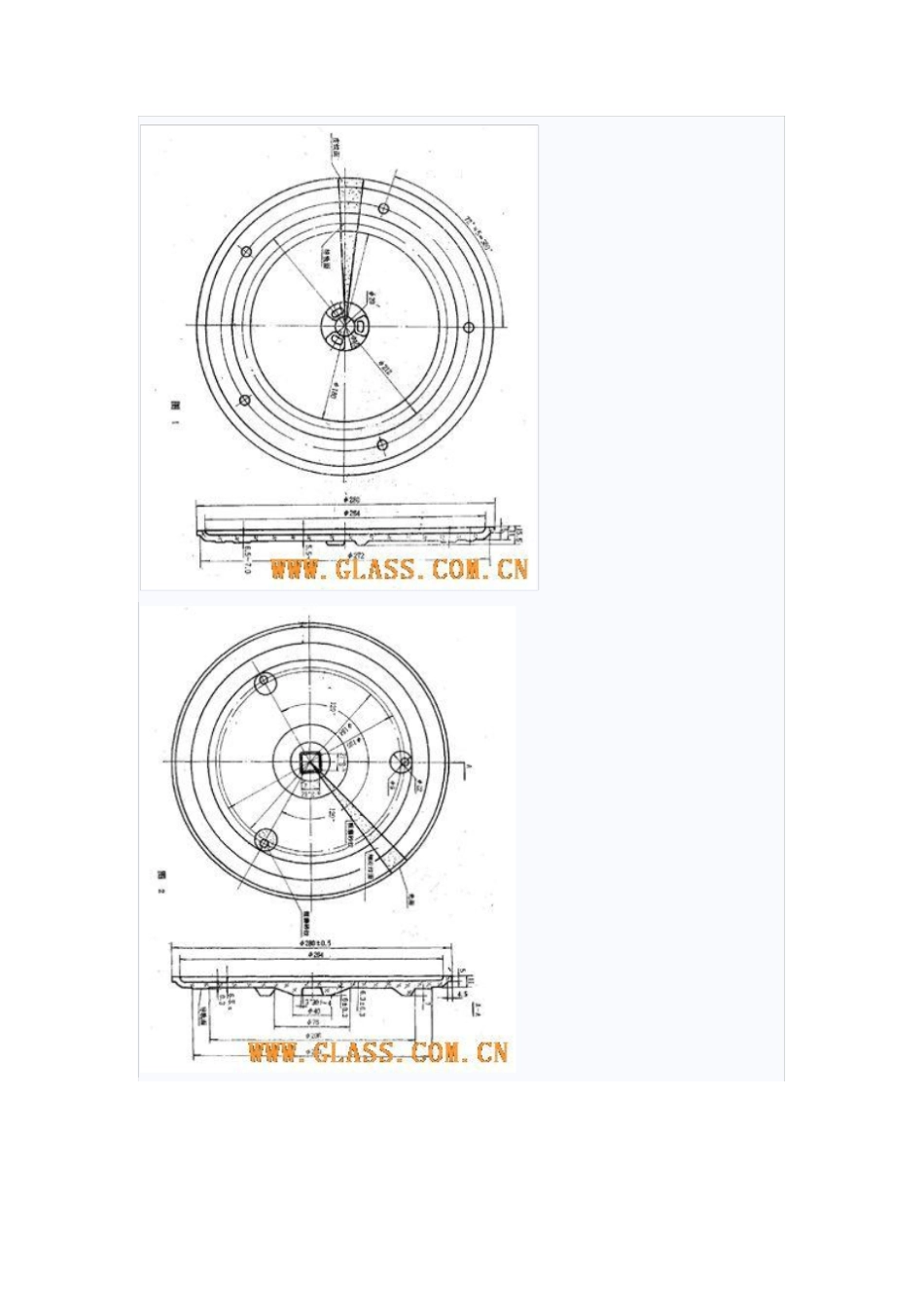

微波炉用玻璃托盘标准玻璃标准QB/T2297-97前言本标准产品是与微波炉配套的玻璃托盘。本标准中引用的GB6579《实验室玻璃仪器热冲击试验方法》是等同采用ISO7180本标准中引用的GB6580《玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级》是等效采用ISO695。本标准中引用的GB6582《玻璃在980C耐水性的颗粒试验方法和分级》是等效采用ISO7190本标准产品所用材质的玻璃，与美国ASTME438中的I类A级或I类B级相同或相近。本标准的水平是国内先进水平。本标准由中国轻工总会质量标准部提出。本标准由全国玻璃仪器标准化技术委员会归口。本标准由中国轻工总会玻璃仪器质量监督检测中心负责起草。参加起草单位:北京玻璃仪器厂。本标准主要起草人:刘家骏、蒋中鳌、李美英、郑利梅、李春梅。本标准1997年5月20日首次发布。1范围本标准规定了微波炉用玻璃托盘的分类、规格尺寸、材质、理化性能、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于微波炉用的玻璃托盘。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准脚版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装储运图示标志GB2828-87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T6579-86实验室玻璃仪器热冲击试验方法GB6582-90玻璃在98℃耐水性的颗粒试验方法和分级GB/T15726-1995玻璃仪器内应力检验方法QB/T2108-95仪器用玻璃及其制品的外观缺陷术语ZBQ30001-88硼硅酸盐玻璃化学分析方法ZBQ30002-88玻璃平均线热膨胀系数测定方法3产品分类及规格尺寸3.1产品一般分为平面型（见图1），方孔型（见图2），三爪型（见图3）三类。3.2玻璃托盘的规格尺寸见表1.表1mm托盘外径260280310315320325330380托盘厚度4.5～84材质4.1玻璃托盘用硼硅玻璃制作。5技术要求5.1理化性能玻璃托盘的理化性能见表2。表2理化性能指标在20～300℃范围内玻璃的线膨胀系列*10-6K-1a=3.2～4.2耐水性能HGB1级（GB6582-90）5.2有害物允量玻璃中的有害物含量不准超出下列规定:As2O3十Sb2O3≤0.1％。5.3内应力玻璃托盘的内应力、双折射光祖差的数值不应大于180nm/cm。5.4耐热冲击温度玻璃托盘的耐热冲击温度大予110℃5.5外观要求5.5.1本标准采用QB/T2108的外观缺陷术语。5.5.2产品上不准有下列缺陷:a）裂纹（包括干裂）:b）折痕（包括明显的剪刀印）:c）飞边;d）皱迹;e）铁锈、铁屑:f）石棉印。5.5.3气泡薄皮气泡、破皮气泡不允许存在。lmm以下的气泡不计，但不能密集;l-3mm的气泡允许5只;3-4mm的气泡允许2只，大于4mm的气泡不允许存在。5.5.4结石1mm以下的结石不计，但不能密集;1-3mm的结石允许2只;大于3mm的结石不允许存在。5.5.5平整度轨道平面不大于1.Omm，平面不大于1.5mm。6试验方法6.1尺寸用精度为0.02mm的游标卡尺测量6.2材质6.2.1线膨胀系数按ZBQ30002试验。6.2.2有害物允量按ZBQ30001试验。6.2.3耐水性能按GB6582试验。6.3内应力按GB/T15726试验。6.4耐热冲击按GB6579试验。6.5外观目测、用精度为0A2mm的游标卡尺及10倍的读数放大镜测量。7检验规则7.1抽样方案按GB2828规定的一次抽样方案进行。7.2出厂检验7.2.1批量厂内以班产量为一批，向用户交货时，以同一时间交付的同一品种、同一规格为一批。7.2.2检查水平按特殊检查水平S-4.7.2.3合格质量水平（AQL）A类（包括内应力、耐热冲击、耐水性能、线膨胀系数）1.5;B类（除A类以外的其它项目）为4.0.7.2.4检验项目和要求产品出厂时应按表3规定的项目进行检验，检验合格的产品方可出厂，出厂时应附有合格证。7.3型式检验7.3.1检验项目和要求型式检验的项目是表3中要求的全部项目，用第7章试验方法进行试验时，应符合要求。7.3.2有下列情况之一时，进行型式检验。a）新产品试制定型鉴定;b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；表3检验项目要求试验方法出厂检验型式检验线膨胀系数5.17.2.1——抽检有害物允量5.27.2.2耐水性能5.17.2.3内应力5.37.3抽检耐热冲击5.47.4外观5.57.5c）正常生产时，定期或积累一定产量后，应周期性进行一次检验;d）出厂检验结果与上次型...
