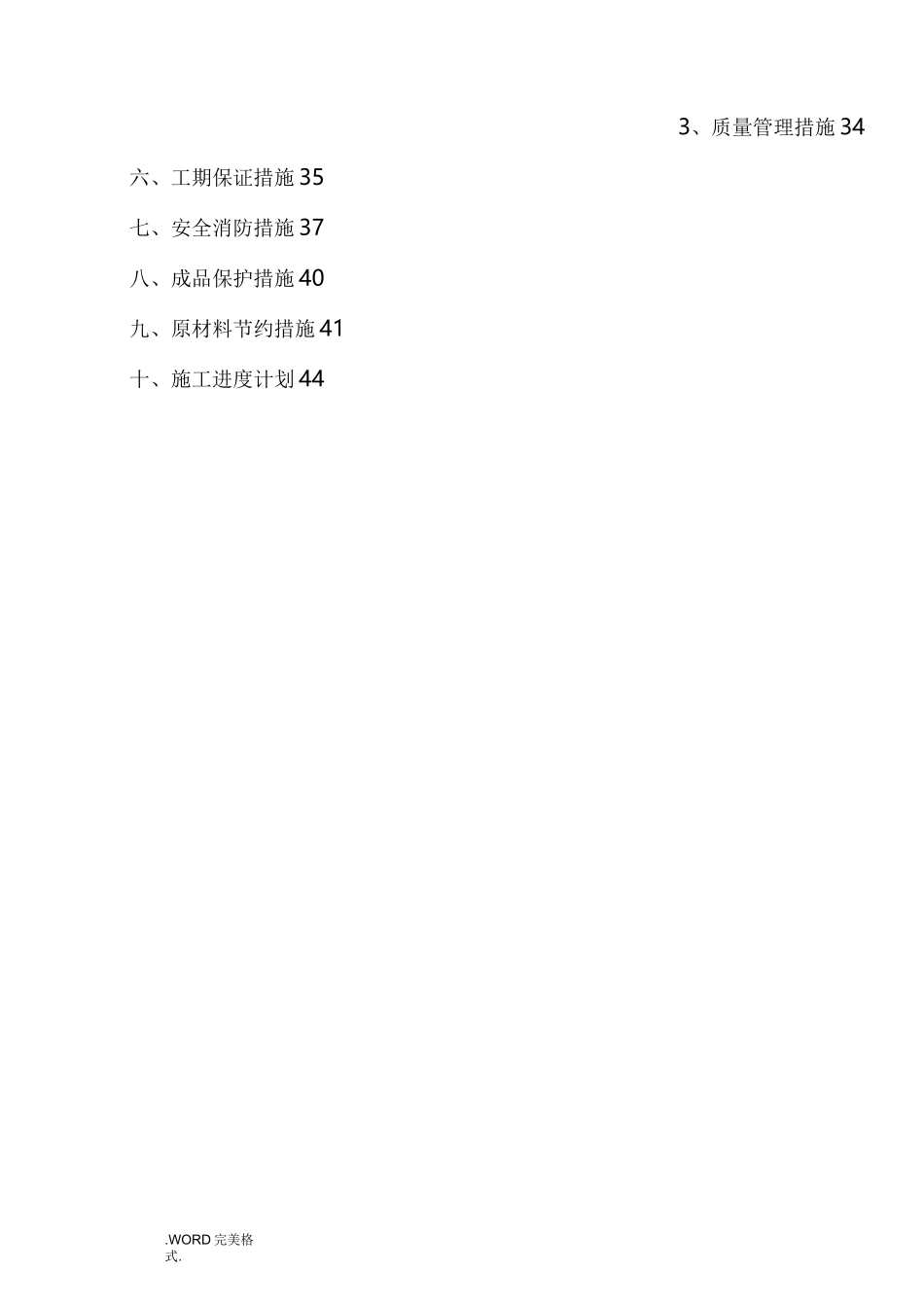

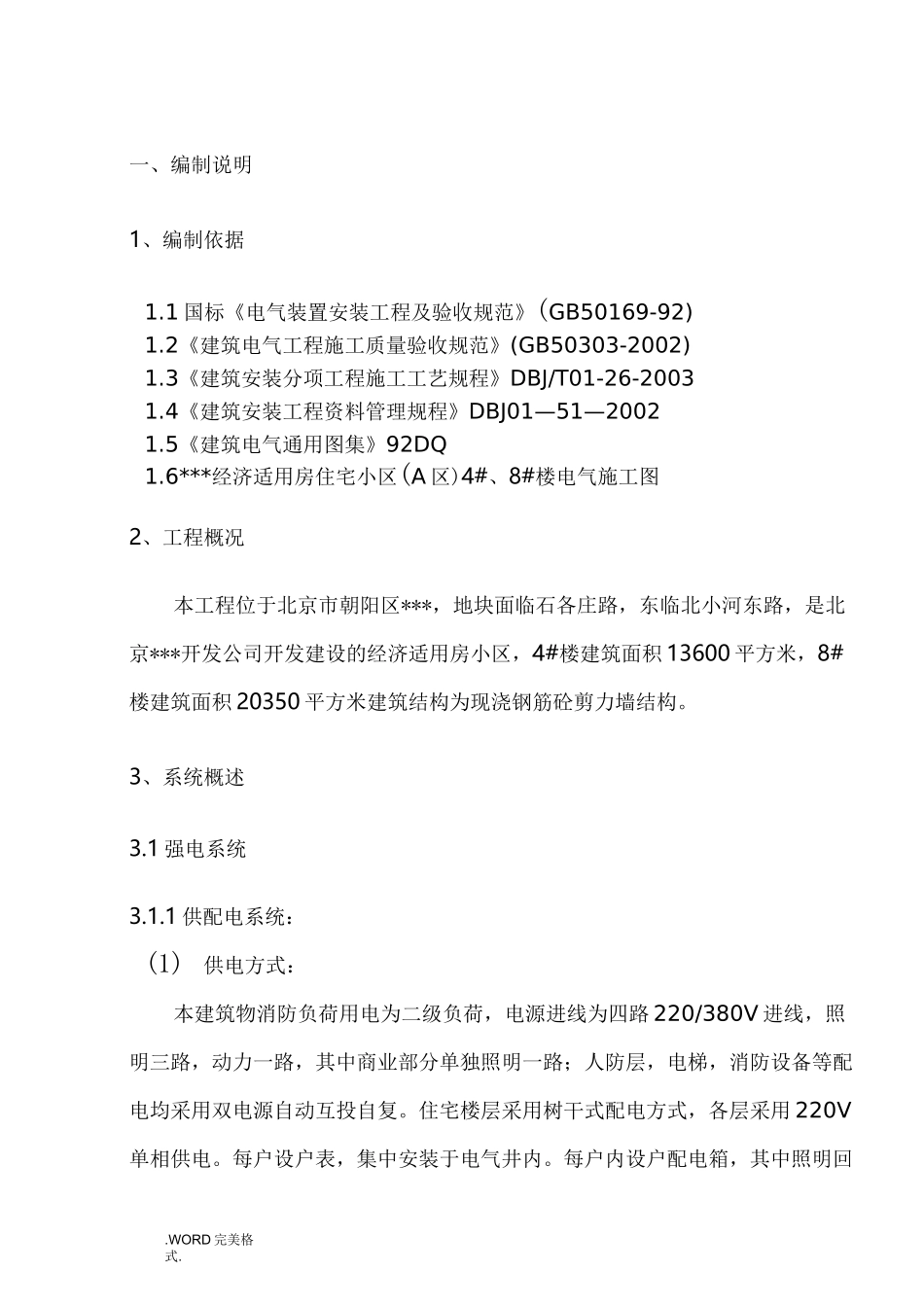

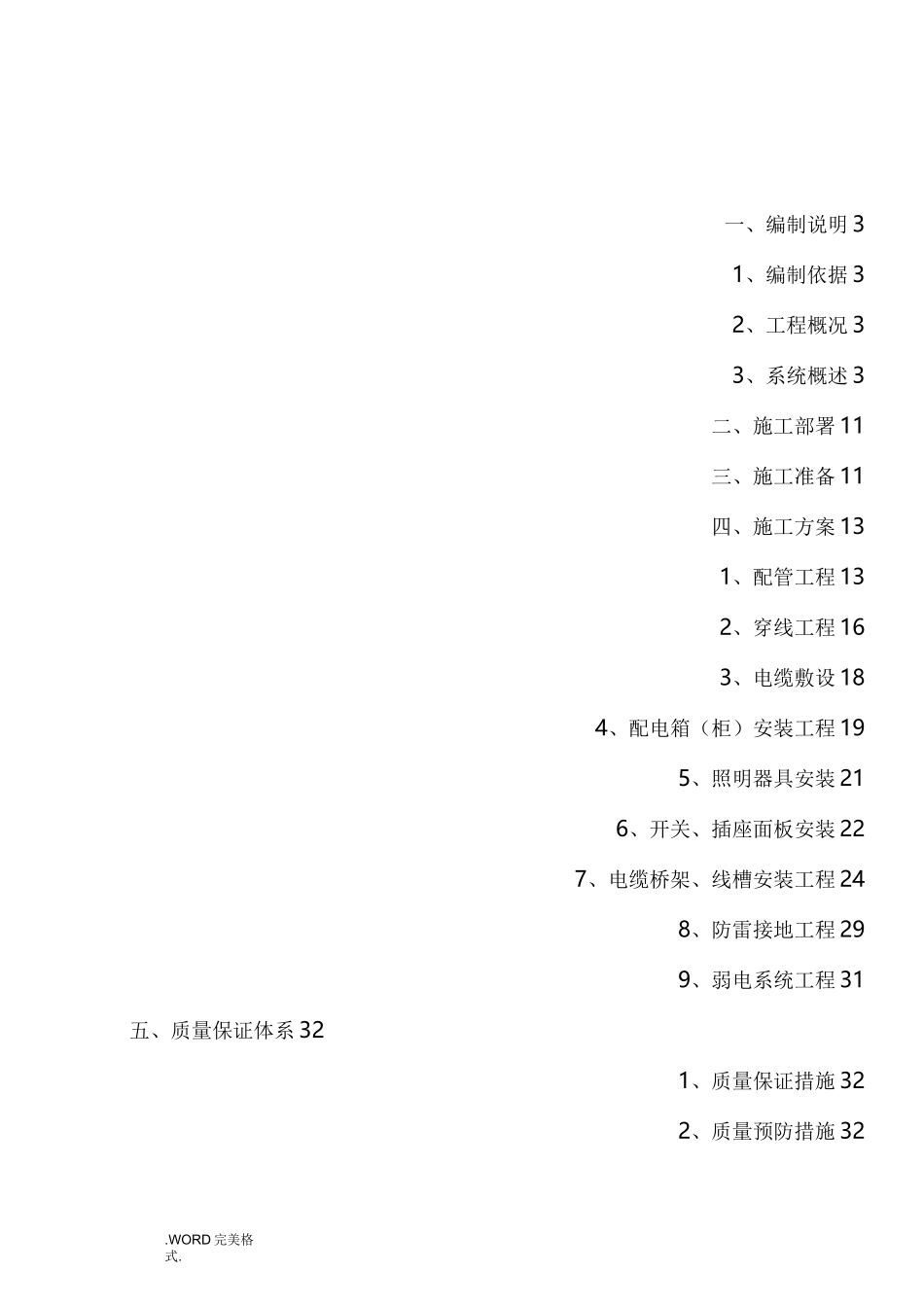

.WORD完美格式.一、编制说明31、编制依据32、工程概况33、系统概述3二、施工部署11三、施工准备11四、施工方案131、配管工程132、穿线工程163、电缆敷设184、配电箱（柜）安装工程195、照明器具安装216、开关、插座面板安装227、电缆桥架、线槽安装工程248、防雷接地工程299、弱电系统工程31五、质量保证体系321、质量保证措施322、质量预防措施32.WORD完美格式.3、质量管理措施34六、工期保证措施35七、安全消防措施37八、成品保护措施40九、原材料节约措施41十、施工进度计划44.WORD完美格式.一、编制说明1、编制依据1.1国标《电气装置安装工程及验收规范》(GB50169-92)1.2《建筑电气工程施工质量验收规范》(GB50303-2002)1.3《建筑安装分项工程施工工艺规程》DBJ/T01-26-20031.4《建筑安装工程资料管理规程》DBJ01—51—20021.5《建筑电气通用图集》92DQ1.6***经济适用房住宅小区(A区)4#、8#楼电气施工图2、工程概况本工程位于北京市朝阳区***，地块面临石各庄路，东临北小河东路，是北京***开发公司开发建设的经济适用房小区，4#楼建筑面积13600平方米，8#楼建筑面积20350平方米建筑结构为现浇钢筋砼剪力墙结构。3、系统概述3.1强电系统3.1.1供配电系统：(1)供电方式：本建筑物消防负荷用电为二级负荷，电源进线为四路220/380V进线，照明三路，动力一路，其中商业部分单独照明一路；人防层，电梯，消防设备等配电均采用双电源自动互投自复。住宅楼层采用树干式配电方式，各层采用220V单相供电。每户设户表，集中安装于电气井内。每户内设户配电箱，其中照明回.WORD完美格式.路采用自动空气断路保护，插座及空调回路采用漏电断路器。商业部分采用放射式配电方式，沿地下一层桥架、电气竖井至各层箱。接地形式为TN-S系统。客梯、楼梯照明等为二级负荷，住宅照明为三级负荷。人防用电负荷等级：应急照明属一级负荷；重要的风机、水泵、三种通风方式装置系统、正常照明为二级，其余为三级负荷。本工程电源由小区内变配电室引来。（2）线路敷设：住宅低压配电干线选用预分支电缆沿竖井明敷，单元从电表箱至户配电箱的支干线，水平穿PVC管暗敷于顶板内，户内支线选用铜芯电线（BV）穿PVC管沿建筑物墙、地面、顶板敷设。地下一层、人防层配电均采用铜芯线穿SC管敷设。消防用电设备均采用耐火型铜芯线穿SC管敷设。施工时按规范要求增加接线盒。管线穿越伸缩缝应做相应处理。线缆穿越防火区、楼板、墙体的洞口等处应做防火封堵。人防层穿过围护结构、防护密闭隔墙、密闭隔墙的电气管路及预留备用穿线钢管，选用热镀锌钢管（壁厚不小于2.5mm）。人防层穿越防护结构具体做法见《07FD02》电缆在桥架敷设时，同一路径向一级负荷供电的双回路电源电缆、应急照明和其他照明的电缆之间应加隔板隔开。消防电缆在桥架内敷设应为封闭金属线槽，并应采取防火保护措施，电缆井在楼板处用相当于楼板耐火极限的不燃烧体做防火分隔。电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃性材料或防火封堵；电缆井、管道井与房间、走道等相连的孔洞，其空隙应采用防火材料封堵。3.1.2照明系统（1）光源：公共场所采用荧光灯或其他节能型灯。本工程照度要求：人员活动室为100LX;配电室、弱电室为200LX;风机房为100LX;商为为.WORD完美格式.300LX。（2）单元户内所有插座均选用安全型;洗衣机插座选用带指示灯和开关的插座;空调、厨房电具、卫生间电热水器插座应先用带开关的插座;卫生间插座选用密闭防水型插座。安装高度在1・8m以下的插座均采用安全型插座。（3）层配电箱在各层竖井内明装，箱底距地1.2米。综合布线箱在竖井内明装，箱底距地1.0米。卫生间、厨房、空调插座安装见图例表，其它插座采用安全型，均暗装高度距地0.3米。强弱电插座间距0.5米，并配合暖通专业与暖气片的位置错开。户箱底距地1.6米暗装。人防层照明配电箱、动力控制箱明装为底边距地1.2米。（4）图中I类灯具及安装高度低于2.40m的灯具加装一根保护接地线，图中均未标注，施工时请注意。（5）插座回路空调、卫生间插座、厨房插座配线采用BV-3*4mm2-PVC20敷设，其余插座配线采用BV-3*2.5mm2-PVC15敷设。（6）本工程住宅部分灯...
