恒定电流练习题2含标准答案VIP免费

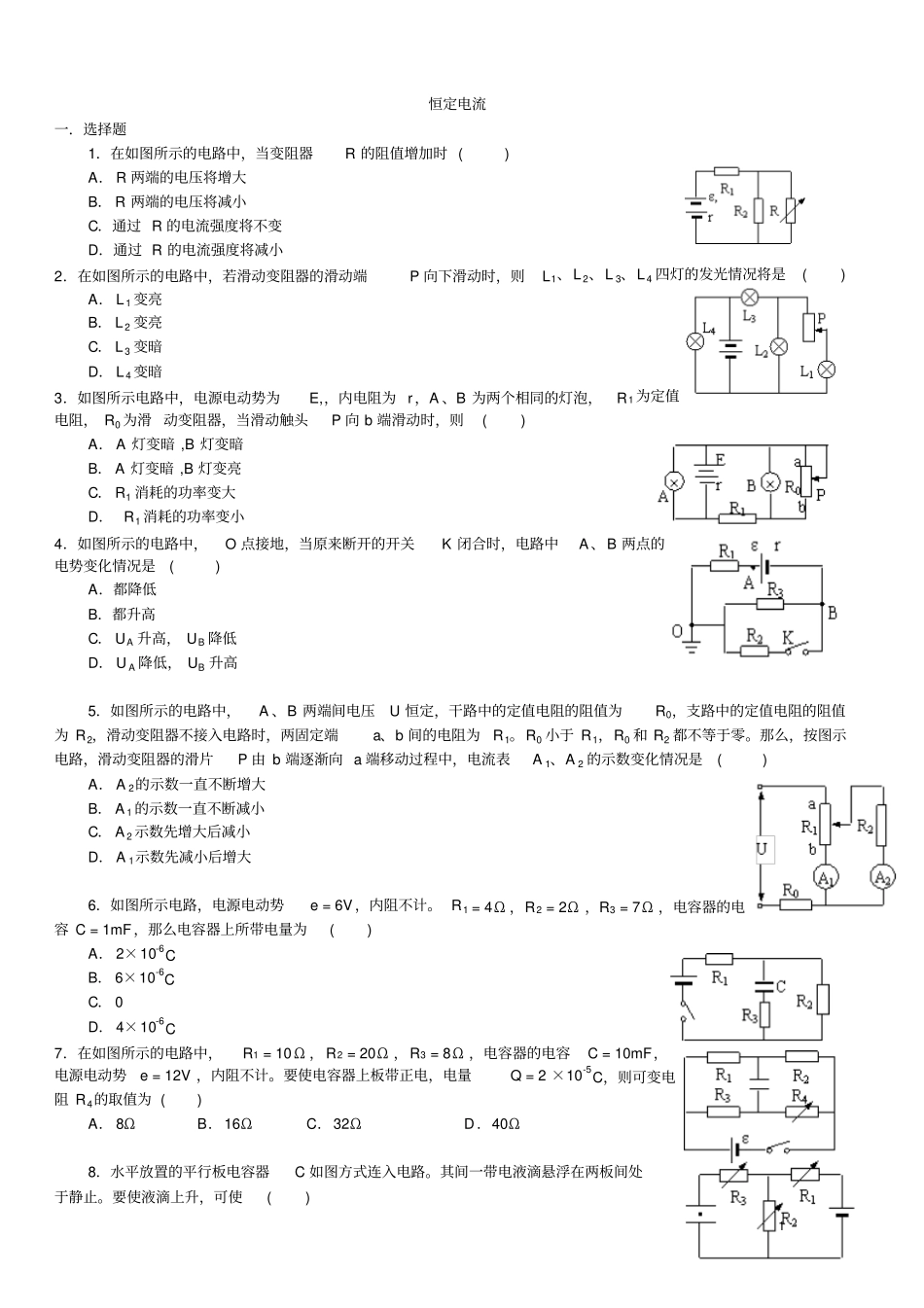

1恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时()A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是()A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则()A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是()A．都降低B．都升高C．UA升高，UB降低D．UA降低，UB升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。R0小于R1，R0和R2都不等于零。那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是()A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e=6V，内阻不计。R1=4Ω，R2=2Ω，R3=7Ω，电容器的电容C=1mF，那么电容器上所带电量为()A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1=10Ω，R2=20Ω，R3=8Ω，电容器的电容C=10mF，电源电动势e=12V，内阻不计。要使电容器上板带正电，电量Q=2×10-5C，则可变电阻R4的取值为()A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。其间一带电液滴悬浮在两板间处于静止。要使液滴上升，可使()2A．R1减小B．R2增大C．R3减小D．R2减小9．如图所示电路，水平放置的平行板电容器C如图方式连入电路。电路中四个电键都是闭合的，这时电容器中一个带电液滴静止在其间。若只打开一个电键，判断液滴的运动A．只打开K1，液滴仍保持静止B．只打开K2，液滴将加速向上运动C．只打开K3，液滴仍保持静止D．只打开K4，液滴将加速向下运动10．如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态。要使尘埃加速向下运动的方法是()A．把R1的滑片向上移动B．把R2的滑片向上移动C．把R2的滑片向下移动D．断开开关K11．如图所示的电路中，电源的电动势恒定。要想使灯泡边暗，可以()A．增大R1B．减小R1C．增大R2D．减小R213．如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为同一支流电源内部的热功率Pr随电流I的变化图线。若A、B对应的横坐标为2A，那么线段AB表示的功率及I=2A对应的外电阻是()A．2W、0.5ΩB．4W、2ΩC．2W、1ΩD．6W、2Ω14．如图所示电路，电阻R=3W，当开关K断开时，电源内电路消耗功率与输出功率之比为1：3；当K闭合时，电源内电路消耗功率与输出功率相等。则当K断开和闭合时，电灯L上消耗功率之比为()A．4：9B．1：3C．9：4D．3：115．如图所示电路中，外电阻R均为2W，电源电动势均为2V，而电源内阻分别为1Ω、2Ω、3Ω、4Ω,当电键闭合后，电源输出功率最大的电路是()16．一盏电灯直接接在恒压电源上，其功率为100W。若将这盏灯先接上一段很长的导线后再接在同一电源上，在导线上损失的电功率是9W，那么此时电灯实际消耗的电功率将()A．等于91WB．小于91WC．大于91WD．条件不足，无法确定17．如图所示，K闭合时AB灯正常发光。突然AB灯都不亮了，用伏特表检查，测量结果是：Uab=0，Ubc=0，3Ucd≠0，Uae≠0，由此可判断故障是：()A．AB灯丝都断了B．开关K断了C．A、B灯中有一个灯丝断了D．电阻R开路18．如图所示电路，电键K闭合后，灯L不亮，用电压表测得A、B间的电压为零，其原因可能是()A．L短路B．L断路C．R断路D．R短路19．在如图所示的电路中，原来两灯泡都正常发光。忽然灯A变亮，而灯B变暗，则电路的故障可能是()A．R1断路B．R2断路C．R3断路D．R1短路20．某学生研究串联电路电压特点的实验时，接成如图所示的电路，接通K后，他将高内阻的电压表并联在A、C两点间时，...
