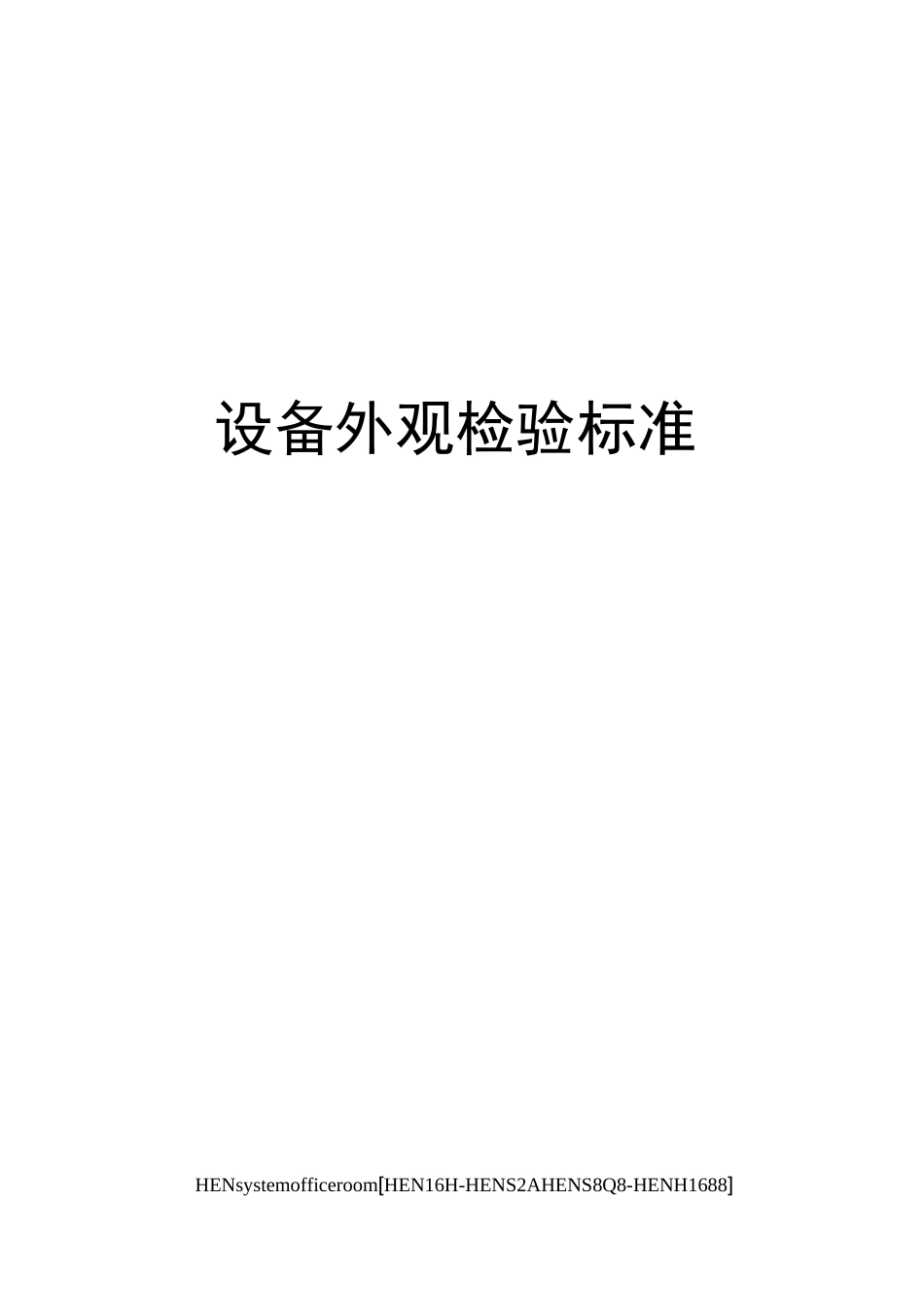

设备外观检验标准完整版VIP免费

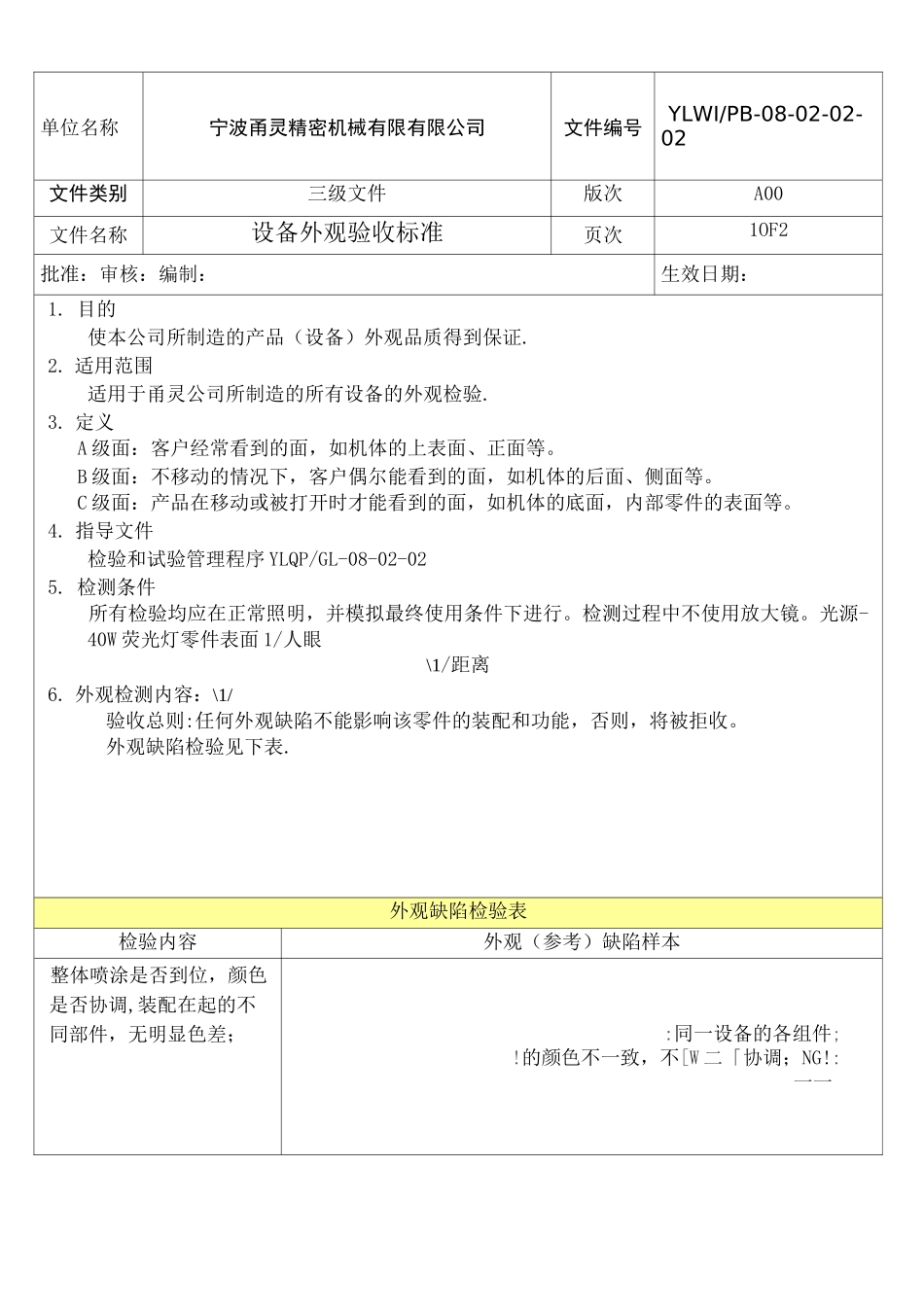

设备外观检验标准HENsystemofficeroom[HEN16H-HENS2AHENS8Q8-HENH1688]单位名称宁波甬灵精密机械有限有限公司文件编号YLWI/PB-08-02-02-02文件类别三级文件版次A00文件名称设备外观验收标准页次1OF2批准：审核：编制：生效日期：1.目的使本公司所制造的产品（设备）外观品质得到保证.2.适用范围适用于甬灵公司所制造的所有设备的外观检验.3.定义A级面：客户经常看到的面，如机体的上表面、正面等。B级面：不移动的情况下，客户偶尔能看到的面，如机体的后面、侧面等。C级面：产品在移动或被打开时才能看到的面，如机体的底面，内部零件的表面等。4.指导文件检验和试验管理程序YLQP/GL-08-02-025.检测条件所有检验均应在正常照明，并模拟最终使用条件下进行。检测过程中不使用放大镜。光源-40W荧光灯零件表面1/人眼\1/距离6.外观检测内容：\1/验收总则:任何外观缺陷不能影响该零件的装配和功能，否则，将被拒收。外观缺陷检验见下表.外观缺陷检验表检验内容外观（参考）缺陷样本整体喷涂是否到位，颜色是否协调,装配在起的不同部件，无明显色差；:同一设备的各组件;!的颜色不一致，不[W二「协调；NG!:一一设备各部位是否均有喷涂油漆；（原则上设备各运动面均需喷/涂油漆;但特殊部位，如高温工作环境、C面无防锈意义的部位，可不喷/涂油漆；）y一一-二二冋部件的正面有喷油漆，但侧面未喷漆.NG!因加工错误而重新钻孔，原孔未修补，影响美观；NG!外观（参考）缺陷单位名称宁波甬灵精密机械有限有限公司文件编号YLWI/PB-08-02-02-02文件类别三级文件版次A00文件名称设备外观验收标准页次1OF2批准：审核：编制：生效日期：外观缺陷检验表检验内容表面不可有掉漆、气泡、流痕等现象;表面油漆不可有刮痕现象（A级面目光停留5秒钟,B级面目光停留2秒钟，不会有明显缺陷之感）。各焊接处牢固可靠、焊接匀称美观，无严重的焊积瘤、未熔合、裂纹的现象焊疤凹凸不平,不可接受。外观A/B级面的气割表面无明显锯齿状切口、高低不平，歪斜的现象。C级面不可有刺手现象。外观A、B级面，在配打或返修后遗留下的多余孔或槽口等是否修补美观。设备上各铸件无破裂现象。「轴座破裂,可接受。单位名称宁波甬灵精密机械有限有限公司文件编号YLWI/PB-08-02-02-02文件类别三级文件版次A00文件名称设备外观验收标准页次1OF2批准：审核：编制：生效日期：外观缺陷检验表检验内容~~图面无注明保留锐角的各部件，锐角是否倒钝；设备及零、部件的外观A级面无任何锈蚀现象；外观B级面无明显锈蚀现象；①螺栓与螺母拧紧后，螺栓应露出螺母2个以上的螺距；②沉头螺钉紧固后，钉头应埋入机件内，不得外露；③各螺栓无装配时敲打损伤的痕迹。一般无精度要求组件的结合面，目视不可有明显不错位现象齿轮的接触面应无碰伤毛刺现象，（逆转的齿轮,齿的两面均应检查）单位名称'毛刺，不可接受]产I宁波甬灵精密机械有限有限公司文件编号表面锈蚀，不可接收，需去除锈蚀，进行涂防锈油或喷防锈漆的沉头孔钉头紧固后理于机件内可接收，0K!严重错位，不可接收；YLWI/PB-08-02-02-02文件名称设备外观验收标准页次1OF2批准：审核：编制：生效日期：外观缺陷检验表外观（参考）样本检验内容检验各种设计的门是否闭合完好，能轻松开/闭，在没有锁紧的状况下，闭合无明显缝隙.各种挡板，采用拆边的方式设计制造，并且吻合完好，无明显缝隙.<--------’r门关不紧，是怎么回事？<___原来是门的根部与闭合面有干涉而导致的!采用拆边方式的挡板，美观大方，验收
