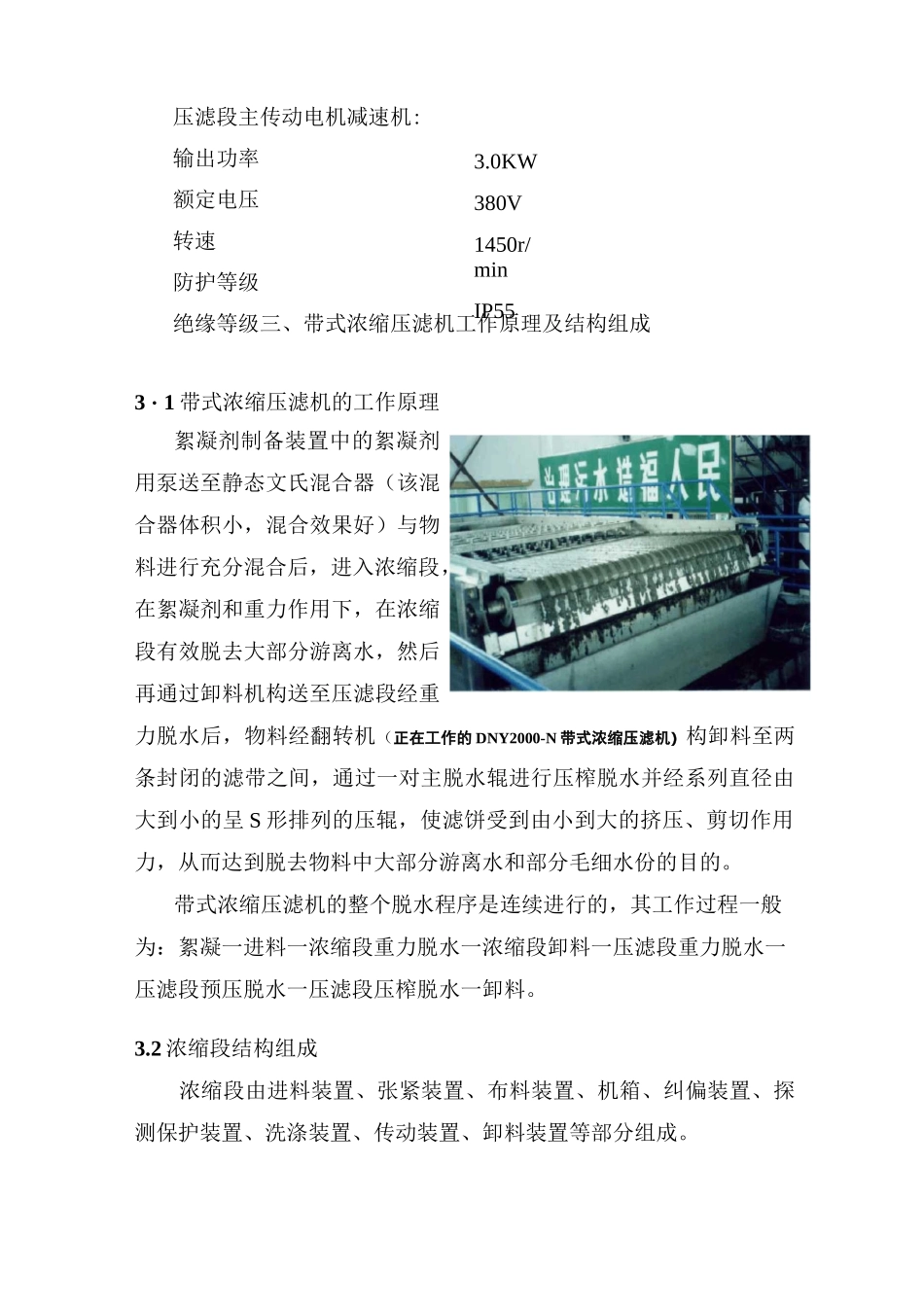

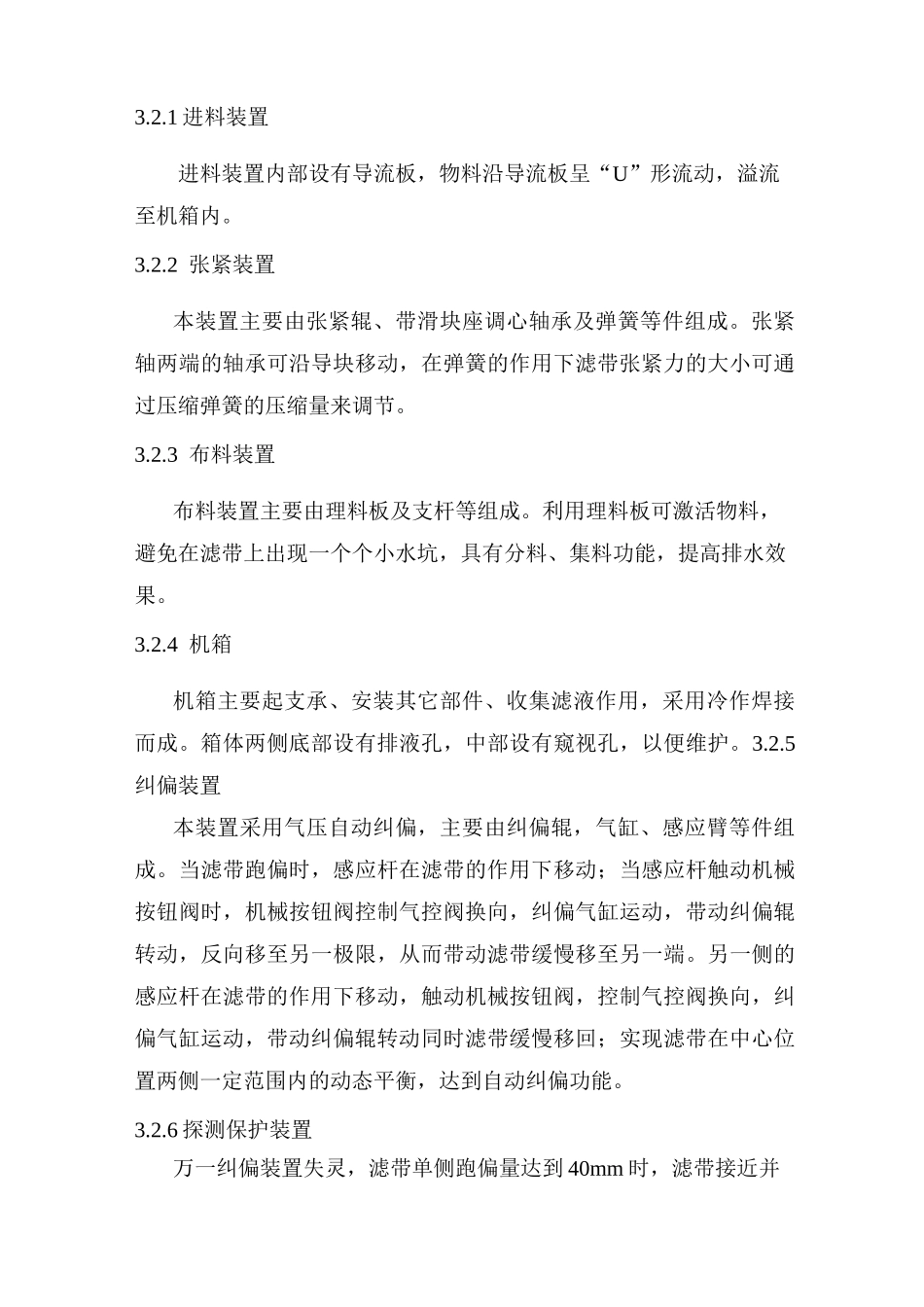

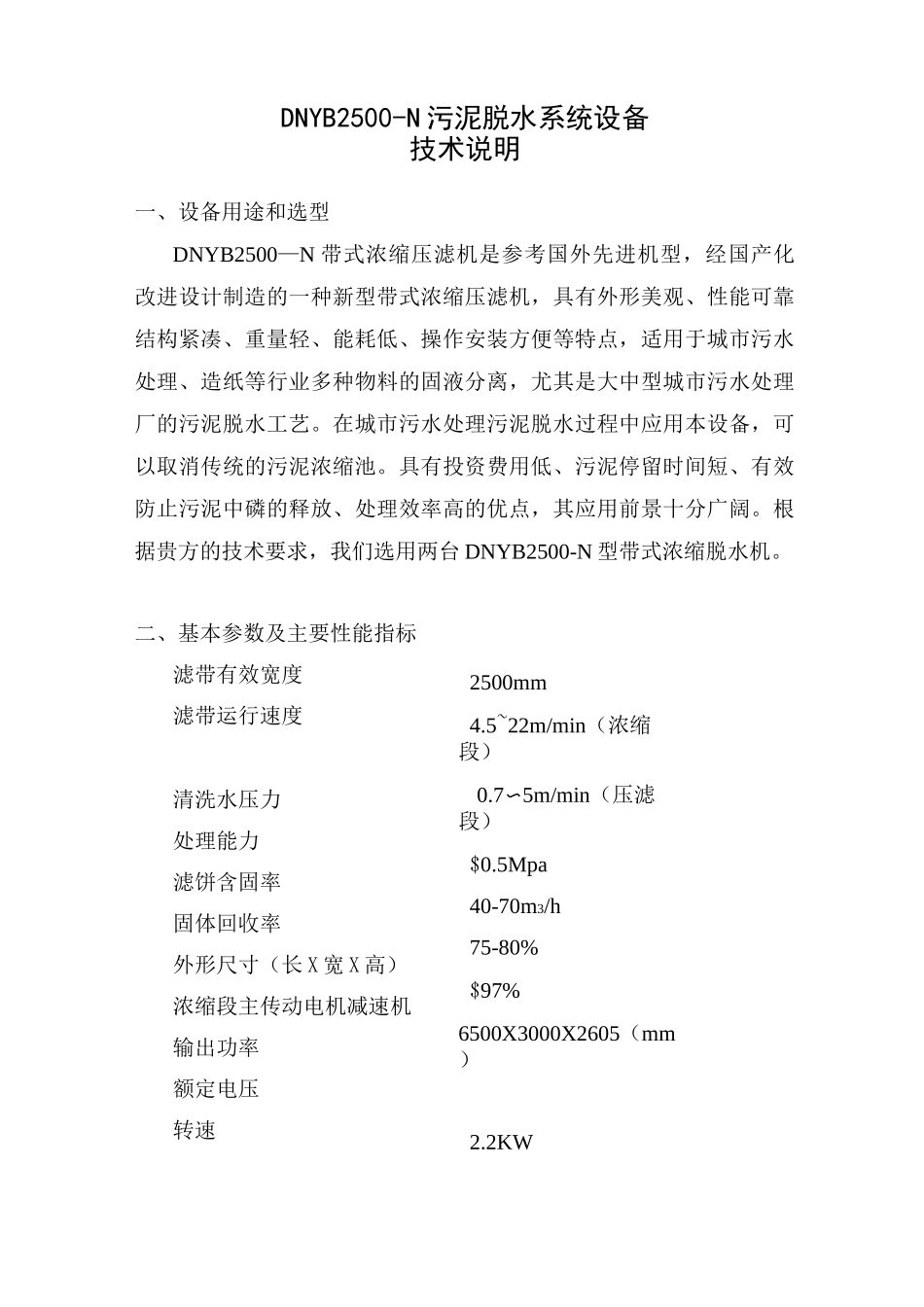

2500mm4.5~22m/min（浓缩段）0.7〜5m/min（压滤段）$0.5Mpa40-70m3/h75-80%$97%6500X3000X2605（mm）2.2KWDNYB2500-N污泥脱水系统设备技术说明一、设备用途和选型DNYB2500—N带式浓缩压滤机是参考国外先进机型，经国产化改进设计制造的一种新型带式浓缩压滤机，具有外形美观、性能可靠结构紧凑、重量轻、能耗低、操作安装方便等特点，适用于城市污水处理、造纸等行业多种物料的固液分离，尤其是大中型城市污水处理厂的污泥脱水工艺。在城市污水处理污泥脱水过程中应用本设备，可以取消传统的污泥浓缩池。具有投资费用低、污泥停留时间短、有效防止污泥中磷的释放、处理效率高的优点，其应用前景十分广阔。根据贵方的技术要求，我们选用两台DNYB2500-N型带式浓缩脱水机。二、基本参数及主要性能指标滤带有效宽度滤带运行速度清洗水压力处理能力滤饼含固率固体回收率外形尺寸（长X宽X高）浓缩段主传动电机减速机输出功率额定电压转速3.0KW380V1450r/minIP55压滤段主传动电机减速机:输出功率额定电压转速防护等级绝缘等级三、带式浓缩压滤机工作原理及结构组成3・1带式浓缩压滤机的工作原理絮凝剂制备装置中的絮凝剂用泵送至静态文氏混合器（该混合器体积小，混合效果好）与物料进行充分混合后，进入浓缩段，在絮凝剂和重力作用下，在浓缩段有效脱去大部分游离水，然后再通过卸料机构送至压滤段经重力脱水后，物料经翻转机（正在工作的DNY2000-N带式浓缩压滤机）构卸料至两条封闭的滤带之间，通过一对主脱水辊进行压榨脱水并经系列直径由大到小的呈S形排列的压辊，使滤饼受到由小到大的挤压、剪切作用力，从而达到脱去物料中大部分游离水和部分毛细水份的目的。带式浓缩压滤机的整个脱水程序是连续进行的，其工作过程一般为：絮凝一进料一浓缩段重力脱水一浓缩段卸料一压滤段重力脱水一压滤段预压脱水一压滤段压榨脱水一卸料。3.2浓缩段结构组成浓缩段由进料装置、张紧装置、布料装置、机箱、纠偏装置、探测保护装置、洗涤装置、传动装置、卸料装置等部分组成。3.2.1进料装置进料装置内部设有导流板，物料沿导流板呈“U”形流动，溢流至机箱内。3.2.2张紧装置本装置主要由张紧辊、带滑块座调心轴承及弹簧等件组成。张紧轴两端的轴承可沿导块移动，在弹簧的作用下滤带张紧力的大小可通过压缩弹簧的压缩量来调节。3.2.3布料装置布料装置主要由理料板及支杆等组成。利用理料板可激活物料，避免在滤带上出现一个个小水坑，具有分料、集料功能，提高排水效果。3.2.4机箱机箱主要起支承、安装其它部件、收集滤液作用，采用冷作焊接而成。箱体两侧底部设有排液孔，中部设有窥视孔，以便维护。3.2.5纠偏装置本装置采用气压自动纠偏，主要由纠偏辊，气缸、感应臂等件组成。当滤带跑偏时，感应杆在滤带的作用下移动；当感应杆触动机械按钮阀时，机械按钮阀控制气控阀换向，纠偏气缸运动，带动纠偏辊转动，反向移至另一极限，从而带动滤带缓慢移至另一端。另一侧的感应杆在滤带的作用下移动，触动机械按钮阀，控制气控阀换向，纠偏气缸运动，带动纠偏辊转动同时滤带缓慢移回；实现滤带在中心位置两侧一定范围内的动态平衡，达到自动纠偏功能。3.2.6探测保护装置万一纠偏装置失灵，滤带单侧跑偏量达到40mm时，滤带接近并触动行程开关发讯，系统报警并自动停机。3.2.7洗涤装置洗涤装置由进水管、喷嘴等组成，喷嘴更换极为方便。进水管和喷嘴材质为不锈钢。清洗水从进水管进入，喷出扇形水进行有效洗涤，使滤布获得再生。洗涤装置具有很好的密闭性，具有防止冲洗水飞溅的措施。3.2.8传动装置传动装置由减速机、传动轴等组成。减速机采用轴装式机械无级变速机，无联轴节及齿轮副或链条副等传动误差，结构紧凑。传动轴外表面包橡胶层，以增加磨擦系数。经过机械无级调速，可使上、下滤带获得4.5-22m/min的变速范围，满足24小时连续运行的工作要求。3.2.9卸料装置卸料装置由卸料板、支架、拉簧等件组成，能有效刮去部分粘在滤布上物料。卸料板与滤布的紧贴程度可通过弹簧的拉伸量调节。3.3压滤脱水段的结构组成压滤脱水段主要包括框架、传动装置、张紧装置、纠偏装置、探测保护装置、滤带冲洗装置、系列...
