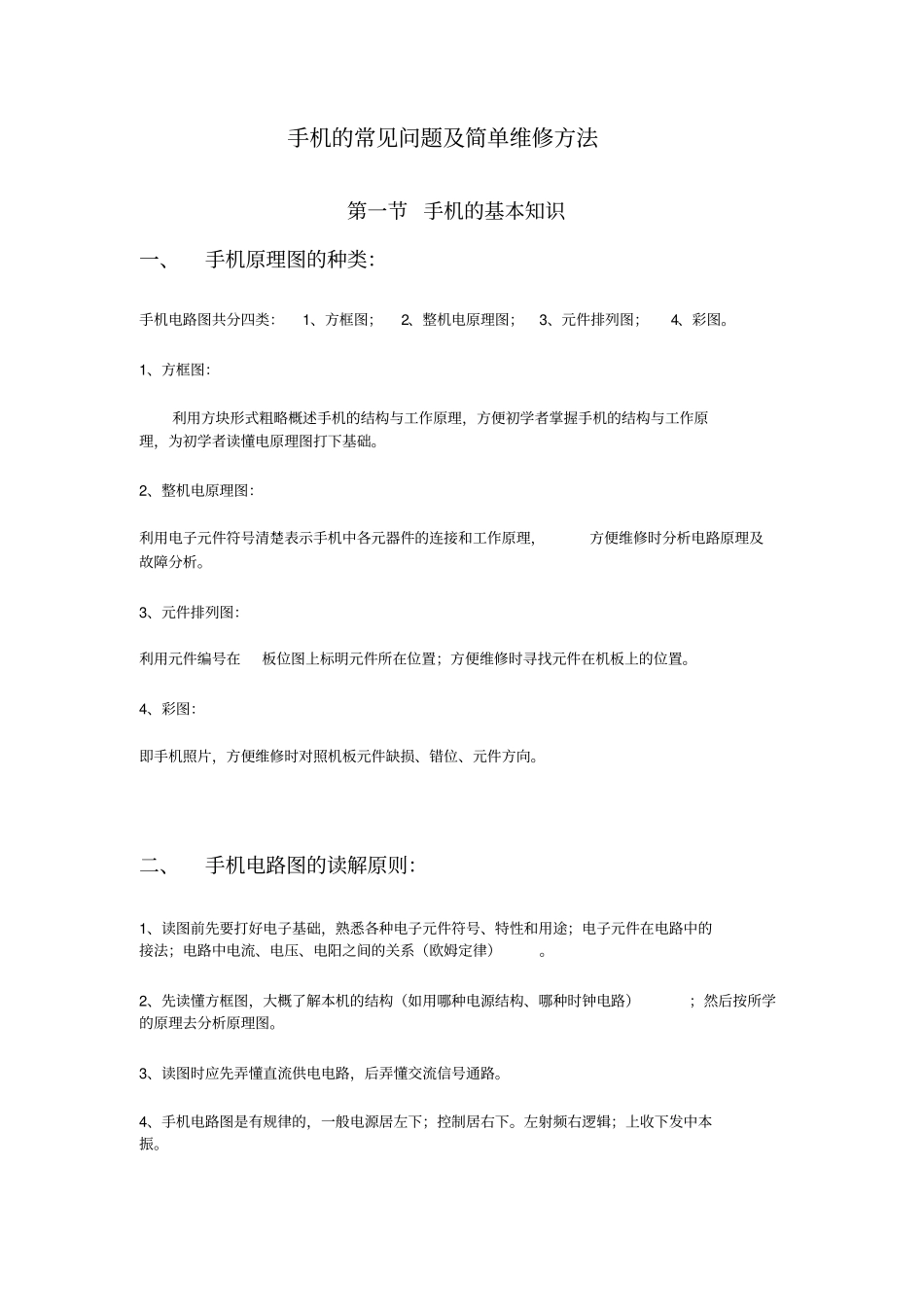

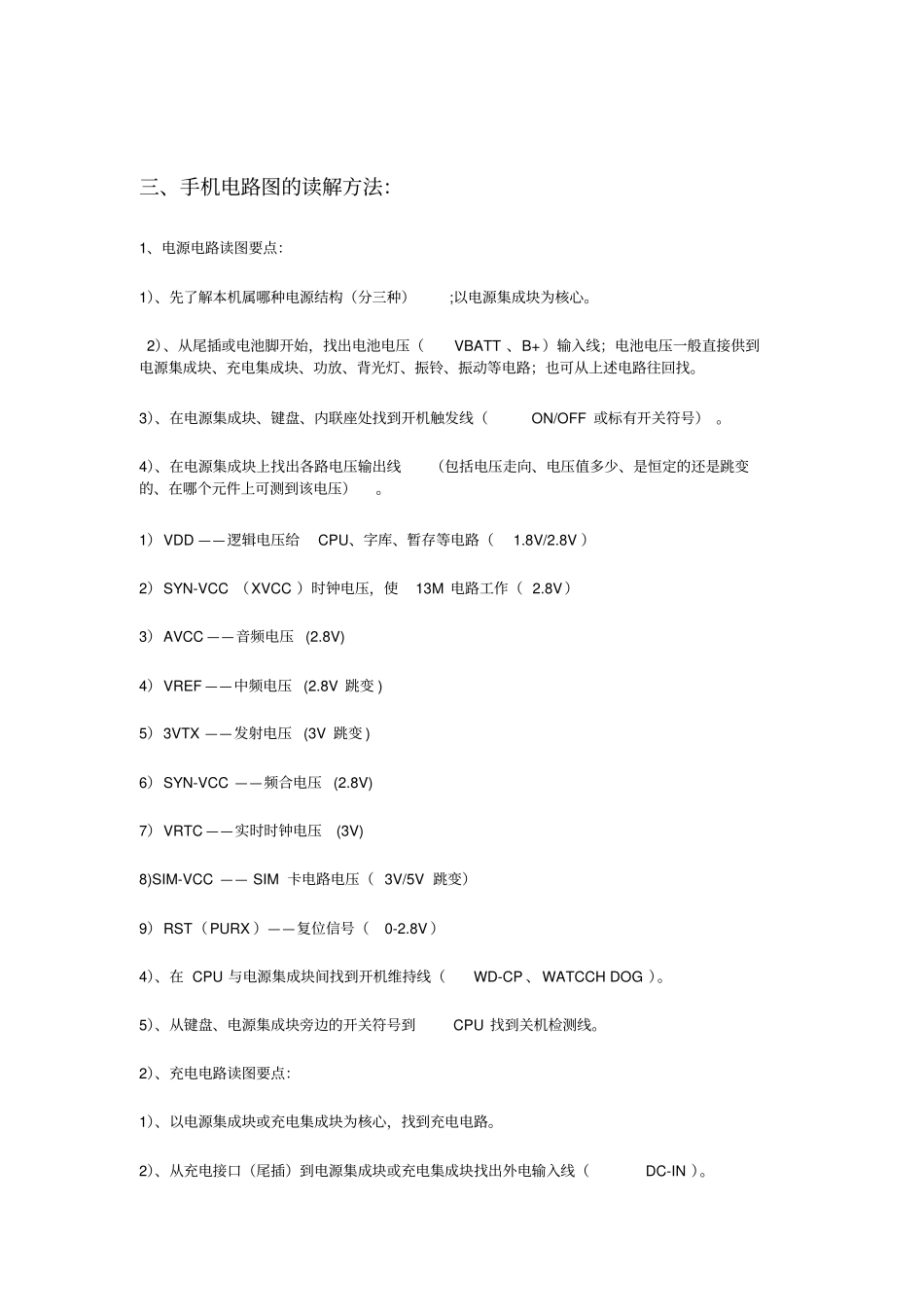

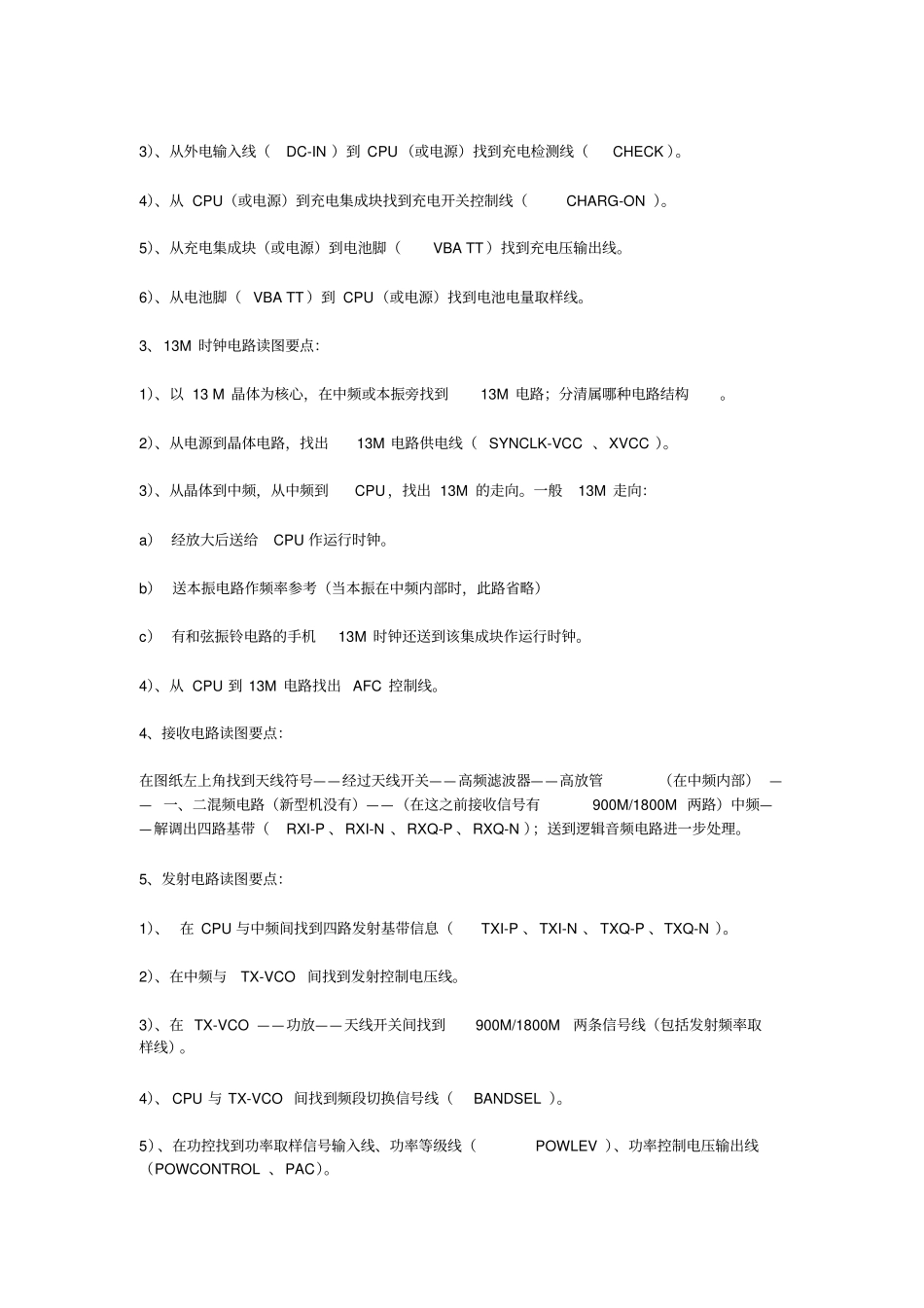

手机的常见问题及简单维修方法第一节手机的基本知识一、手机原理图的种类：手机电路图共分四类：1、方框图；2、整机电原理图；3、元件排列图；4、彩图。1、方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。2、整机电原理图：利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。3、元件排列图：利用元件编号在板位图上标明元件所在位置；方便维修时寻找元件在机板上的位置。4、彩图：即手机照片，方便维修时对照机板元件缺损、错位、元件方向。二、手机电路图的读解原则：1、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法；电路中电流、电压、电阳之间的关系（欧姆定律）。2、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图。3、读图时应先弄懂直流供电电路，后弄懂交流信号通路。4、手机电路图是有规律的，一般电源居左下；控制居右下。左射频右逻辑；上收下发中本振。三、手机电路图的读解方法：1、电源电路读图要点：1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心。2）、从尾插或电池脚开始，找出电池电压（VBATT、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找。3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF或标有开关符号）。4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）。1）VDD——逻辑电压给CPU、字库、暂存等电路（1.8V/2.8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2.8V）3）AVCC——音频电压(2.8V)4）VREF——中频电压(2.8V跳变)5）3VTX——发射电压(3V跳变)6）SYN-VCC——频合电压(2.8V)7）VRTC——实时时钟电压(3V)8)SIM-VCC——SIM卡电路电压（3V/5V跳变）9）RST（PURX）——复位信号（0-2.8V）4）、在CPU与电源集成块间找到开机维持线（WD-CP、WATCCHDOG）。5）、从键盘、电源集成块旁边的开关符号到CPU找到关机检测线。2）、充电电路读图要点：1）、以电源集成块或充电集成块为核心，找到充电电路。2）、从充电接口（尾插）到电源集成块或充电集成块找出外电输入线（DC-IN）。3）、从外电输入线（DC-IN）到CPU（或电源）找到充电检测线（CHECK）。4）、从CPU（或电源）到充电集成块找到充电开关控制线（CHARG-ON）。5）、从充电集成块（或电源）到电池脚（VBATT）找到充电压输出线。6）、从电池脚（VBATT）到CPU（或电源）找到电池电量取样线。3、13M时钟电路读图要点：1）、以13M晶体为核心，在中频或本振旁找到13M电路；分清属哪种电路结构。2）、从电源到晶体电路，找出13M电路供电线（SYNCLK-VCC、XVCC）。3）、从晶体到中频，从中频到CPU，找出13M的走向。一般13M走向：a）经放大后送给CPU作运行时钟。b）送本振电路作频率参考（当本振在中频内部时，此路省略）c）有和弦振铃电路的手机13M时钟还送到该集成块作运行时钟。4）、从CPU到13M电路找出AFC控制线。4、接收电路读图要点：在图纸左上角找到天线符号——经过天线开关——高频滤波器——高放管（在中频内部）——一、二混频电路（新型机没有）——（在这之前接收信号有900M/1800M两路）中频——解调出四路基带（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。5、发射电路读图要点：1）、在CPU与中频间找到四路发射基带信息（TXI-P、TXI-N、TXQ-P、TXQ-N）。2）、在中频与TX-VCO间找到发射控制电压线。3）、在TX-VCO——功放——天线开关间找到900M/1800M两条信号线（包括发射频率取样线）。4）、CPU与TX-VCO间找到频段切换信号线（BANDSEL）。5）、在功控找到功率取样信号输入线、功率等级线（POWLEV）、功率控制电压输出线（POWCONTROL、PAC）。6）、找到功放的供电线（PA-B+）、功率控制电压线（POWCONTROL、PAC）、频段切换控制线（BANDSEL）、信号输入线（GSM-TX-IN、DCS-TX-IN）、信号输...
