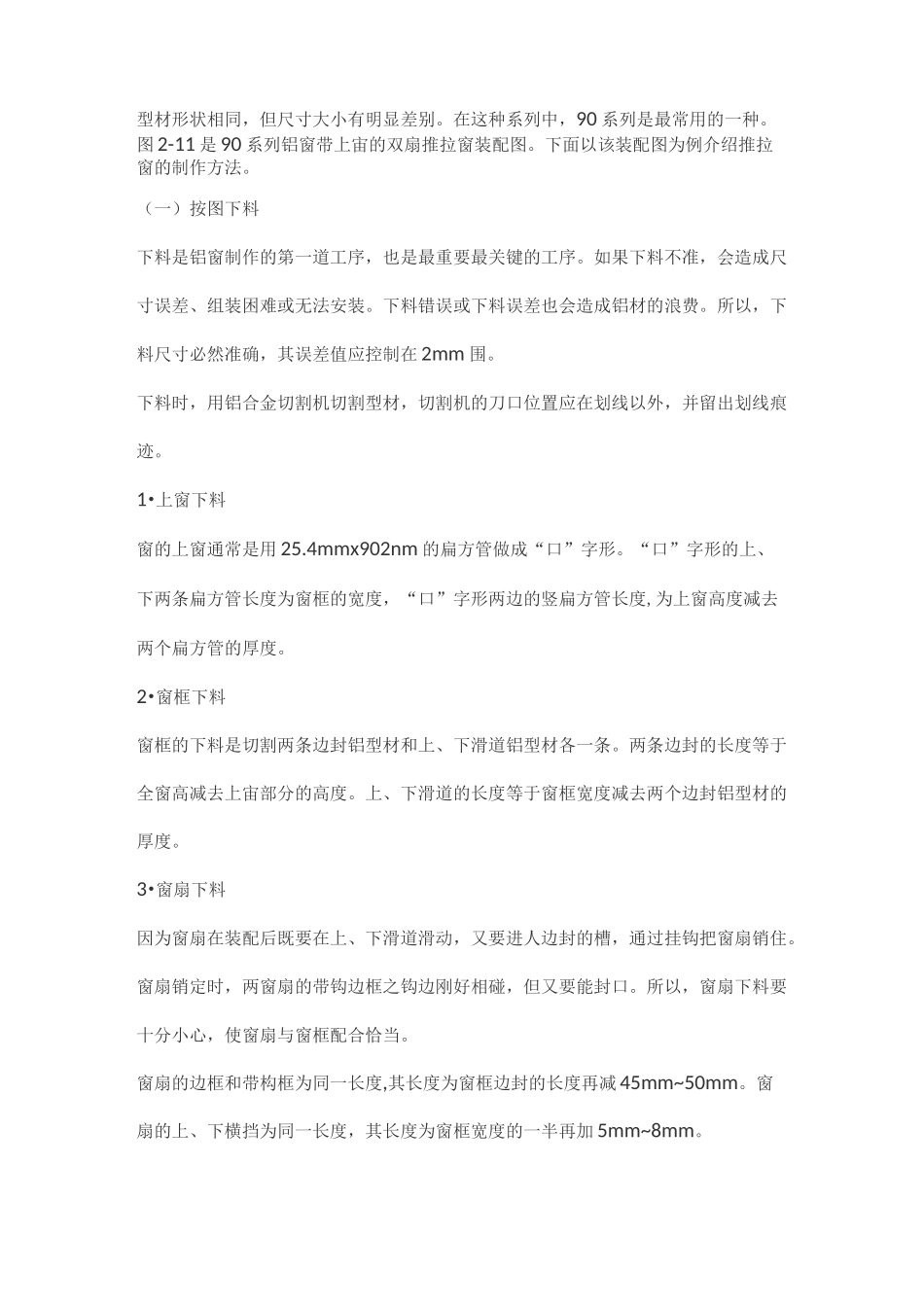

JGJ214-2010铝合金门窗工程技术规—、施工准备铝合金窗施工前的主要工作有:查验复核窗的尺寸、样式和数量--检查铝合金型材的规格与数量--检查铝窗五金附件的规格与数量。（―〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。如发现问题要及时上报,与有关人员共同商讨解决方法。（二）检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差,这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。（三）检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类/每类又有若干系列/所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。同时，还要检查一下各种附件是否配套,如各种封边毛条、橡胶边封条和碰口垫等,能否正好与铝型材衔接安装。如果与铝型材不配套,会出现过紧或过松现象。过紧,在铝宙制作时安装困难;过松,安装后会自行脱出。此外，采用各种自攻螺钉要长短适合,螺钉的长度通长为15mm左右。三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。在用料规格上有55系列、70系列、190系列三种。55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。在这种系列中，90系列是最常用的一种。图2-11是90系列铝窗带上宙的双扇推拉窗装配图。下面以该装配图为例介绍推拉窗的制作方法。（一）按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。如果下料不准，会造成尺寸误差、组装困难或无法安装。下料错误或下料误差也会造成铝材的浪费。所以，下料尺寸必然准确，其误差值应控制在2mm围。下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。1•上窗下料窗的上窗通常是用25.4mmx902nm的扁方管做成“口”字形。“口”字形的上、下两条扁方管长度为窗框的宽度，“口”字形两边的竖扁方管长度,为上窗高度减去两个扁方管的厚度。2•窗框下料窗框的下料是切割两条边封铝型材和上、下滑道铝型材各一条。两条边封的长度等于全窗高减去上宙部分的高度。上、下滑道的长度等于窗框宽度减去两个边封铝型材的厚度。3•窗扇下料因为窗扇在装配后既要在上、下滑道滑动，又要进人边封的槽，通过挂钩把窗扇销住。窗扇销定时，两窗扇的带钩边框之钩边刚好相碰，但又要能封口。所以，窗扇下料要十分小心，使窗扇与窗框配合恰当。窗扇的边框和带构框为同一长度,其长度为窗框边封的长度再减45mm~50mm。窗扇的上、下横挡为同一长度，其长度为窗框宽度的一半再加5mm~8mm。（二）连接组装1•上窗连接组装上窗部分的扁方管型材，通常采用铝角码和自攻螺钉进行连接。这种方法既可隐藏连接件，又不影响外表美观，衔接牢固，简单实用。铝角码多采用2mm左右厚的直角铝角条，每个角码需要多长就切割多长。角码的长度最好能同扁方管宽相符，以免发生接口松动现象。两条扁方管在用铝角码固定连接时,应先用一小截同规格的扁方管做模子、长20mm左右。在横向扁方管上要衔接的部位用模子定好位，将角码放在模子并用手捏紧，用手电钻将角码与横向扁方管一并钻孔，再用自攻螺钉或抽芯铝铆钉固定,如图2-12所示。然后取下模子，再将另一条竖向扁方管放在模子的位置上，在角码的另一个方向上打孔，固定便成。一般角码的每个面上打两个孔就够了。上窗的铝型材在四个角位处衔接固定后，再用截面尺寸为12mmx12mm的铝槽作固定玻璃的压条。安装压条前,先在扁方管的宽度上画出中心线,再按上窗侧长度割切四条铝槽条。按上窗侧高度减去两条铝截面高的尺寸，切割四条铝槽条。安装压条时，先用自攻螺钉把铝槽紧固在中线外侧,然后再离出大于玻璃厚度0.5mm的距离，安装侧铝槽，但自攻螺钉不需上紧，最后装上玻璃时再固紧。2•窗框连接首先测量出在上滑道上面两条因紧槽孔距侧边的距离...
