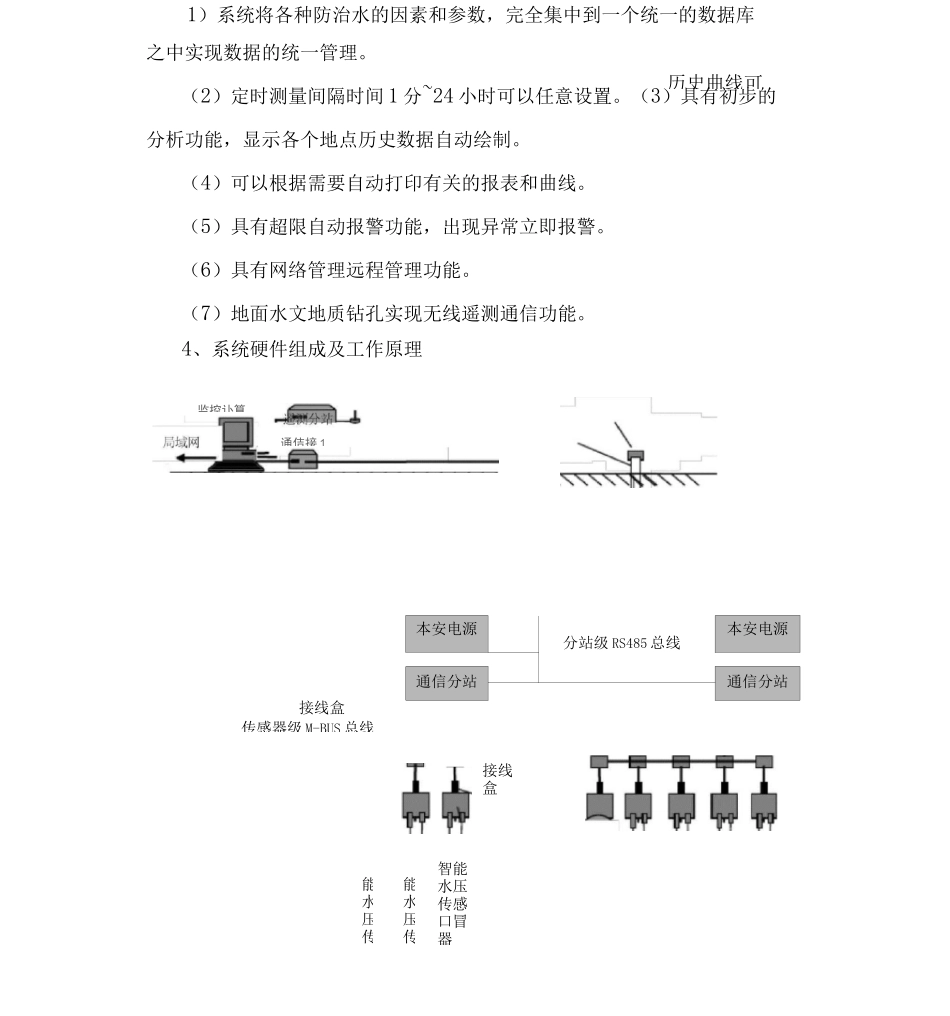

矿井水文动态实时监测报警系统技术方案山东科技大学机电技术研究所山东鲁科自动化技术有限公司前言1、意义水害作为煤矿井下主要灾害之一，严重威胁着煤矿的安全生产，其表现形式是矿井涌水量突然增大超出矿井排水系统的排水能力，因此，井下出水点的涌水量、排水沟水流量监测是一项非常重要的工作。目前，矿井一般由人工定期对所选定的观测点逐点测量，难以获得各测点的同时涌水量，不利于分析涌水点的涌水情况，特别是有突水发生时，不能及时发现。另外,水仓水位、井下钻孔水压、地面野外钻孔水位等参数也十分重要，有必要连续自动监测，但也普遍采用人工测量。因此，建立矿井水文自动监测报警系统十分必要。2、系统主要实现监测内容系统可全天候监测引起矿井水害的各种参数，并在地面监控计算机上显示和存储，一旦出现险情（根据综合信息预报），井下立即报警，以便及时采取措施，保证矿井及井下人员安全。监测数据可通过计算机网络查询，报警信息可以短信形式发送到有关人员的手机上。系统主要监测内容如下：（1）矿井各含水层和积水区水位水压变化情况监测；（2）矿井地面降水量、井下不同区域涌水量及其变化情况监测；（3）矿井受水害威胁地点水文变化情况综合监测；（4）矿井防水设施维护状况监测；（5）矿井排水系统实际工况监测；（6）地面地质钻孔水位、水温监测；3、系统主要实现监测功能历史曲线可接线盒传感器级M-BUS总线本安电源分站级RS485总线本安电源通信分站通信分站能水压传感能水压传感智能水压传感口冒器1）系统将各种防治水的因素和参数，完全集中到一个统一的数据库之中实现数据的统一管理。（2）定时测量间隔时间1分~24小时可以任意设置。（3）具有初步的分析功能，显示各个地点历史数据自动绘制。（4）可以根据需要自动打印有关的报表和曲线。（5）具有超限自动报警功能，出现异常立即报警。（6）具有网络管理远程管理功能。（7）地面水文地质钻孔实现无线遥测通信功能。4、系统硬件组成及工作原理监控讣算通佶接1接线盒图3.1系统组成如图3.1所示，水文观测系统主要由智能型水压传感器、智能型水位传感器、智能型位移传感器等）、监测分站、通信线路、通信接口及计算机组成，分布在各测点的智能型传感器完成被测量（钻孔水压）的测量，并通过一条公共传输线路（传感器级M-BUS总线：四芯电缆，其中两根供电，两根通信）将测量数据发送给监测分站，再由监测分站通过另一条公共传输线路（终端级M-BUS总线：四芯电缆，其中两根复位，两根通信）远传至地面监控计算机，实现集中处理、存储、报警，并送入矿和集团公司的计算机网络。有关领导和部门只要打开各自的计算机，就可通过网页浏览、查询全部监测内容。各类传感器一般都受环境温度影响，为掌握影响程度，进行温度补偿，所有智能型传感器都装有温度传感器，温度传感器还可用于测水系统分为三个网络层次，第一层由智能型传感器和监测分站组成，监测分站为主机，通过发送不同的地址（每个智能传感器都设有唯一的地址，地址范围1〜100）依次控制各智能型传感器执行测量工作，并读取和存储其测量数据。智能型传感器采用总线集中供电方式，即由监测分站输出一对电源线，给智能型传感器供电，而监测分站由防爆电源直接供电；第二层由监测分站与监控计算机组成，监控计算机为主机，通过发送不同的地址（每个监测分站都设有唯一的地址，地址范围1〜255）依次选通各监测分站，并读取其存储的测量数据；第三层为计算机局域网络，监控计算机作为网络结点，兼有文件服务器功能。第一、二层拓扑结构均为M-BUS总线型，特点是多个网络结点可共用一条通信信道，非常适合煤矿井下测点分布较广的情形。M-BUS总线是欧洲标准的2线串行总线，专门为耗能测量仪器传送信息而设计，具有通信设备容量大（255点），通信距离远、通信速率高、布线简便（无极性、可任意分支，普通双绞线）、抗干扰能力强等优当终端级M-BUS总线距离长或挂接监测分站较多时，需在总线上加终端中继器，以提高通信距离，终端中继器由单独的本安电源供电。同样，当传感器级M-BUS总线距离长或挂接智能型传感器较多时，需在总线上加传感器中继器，以提高通信距...
