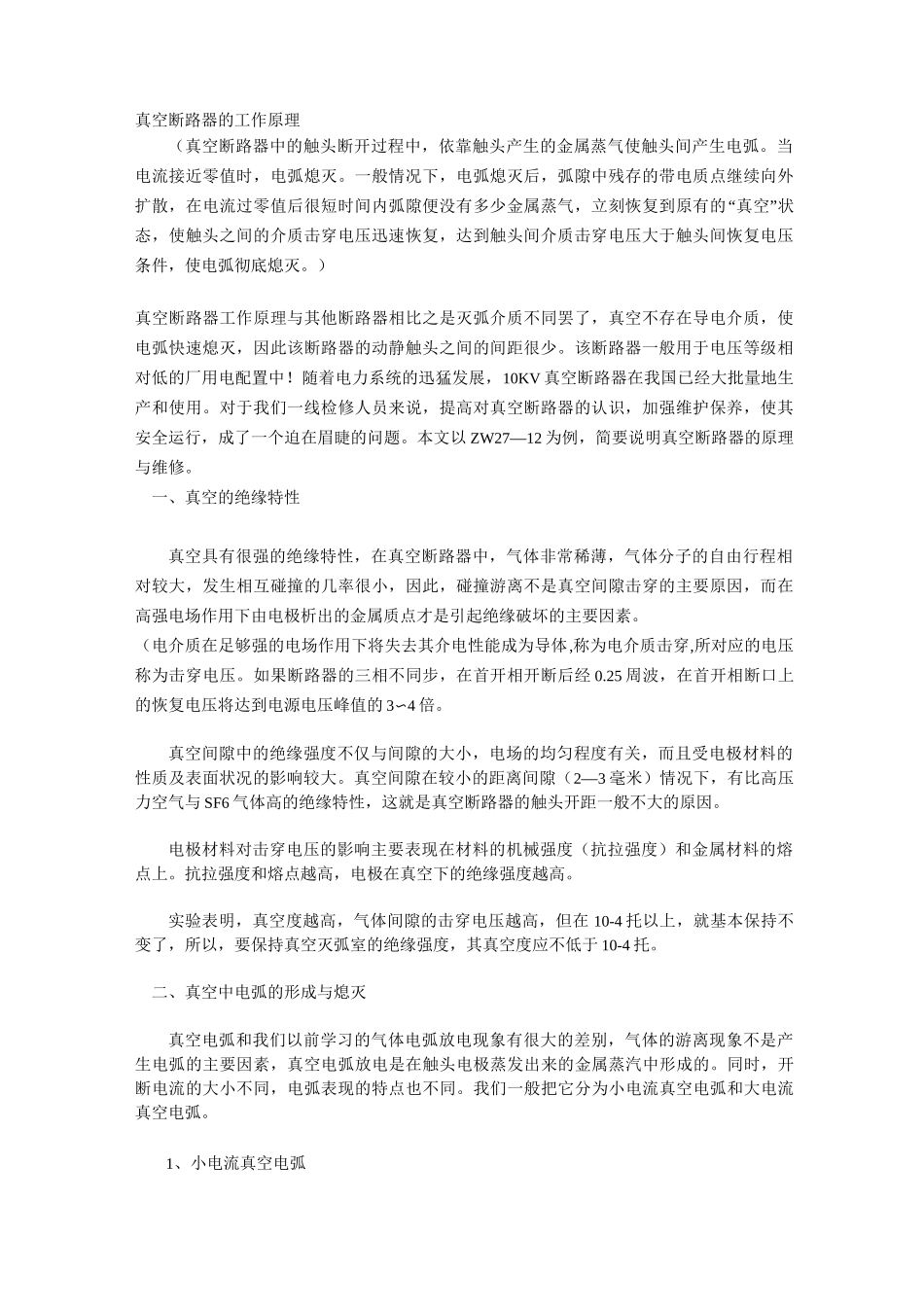

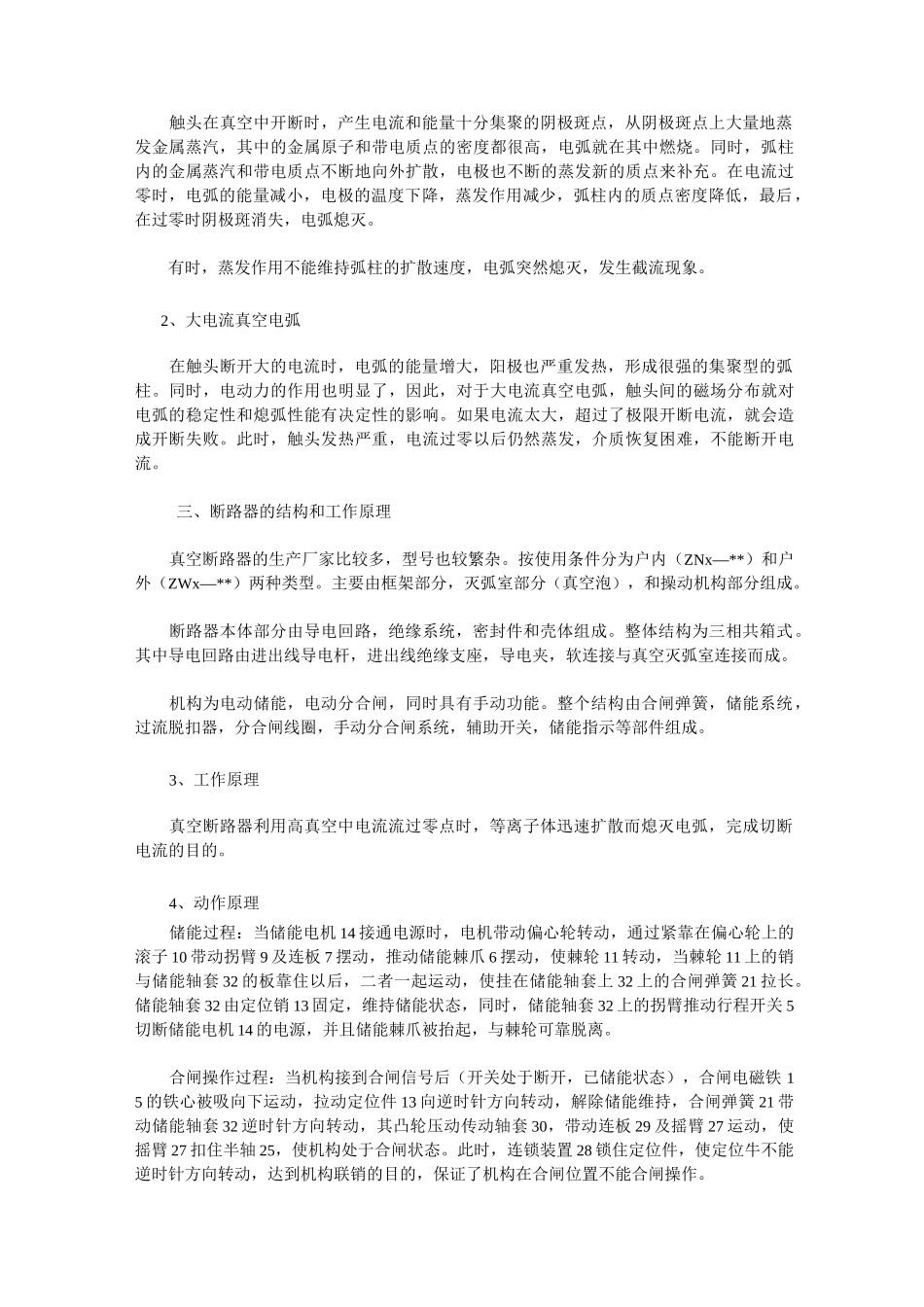

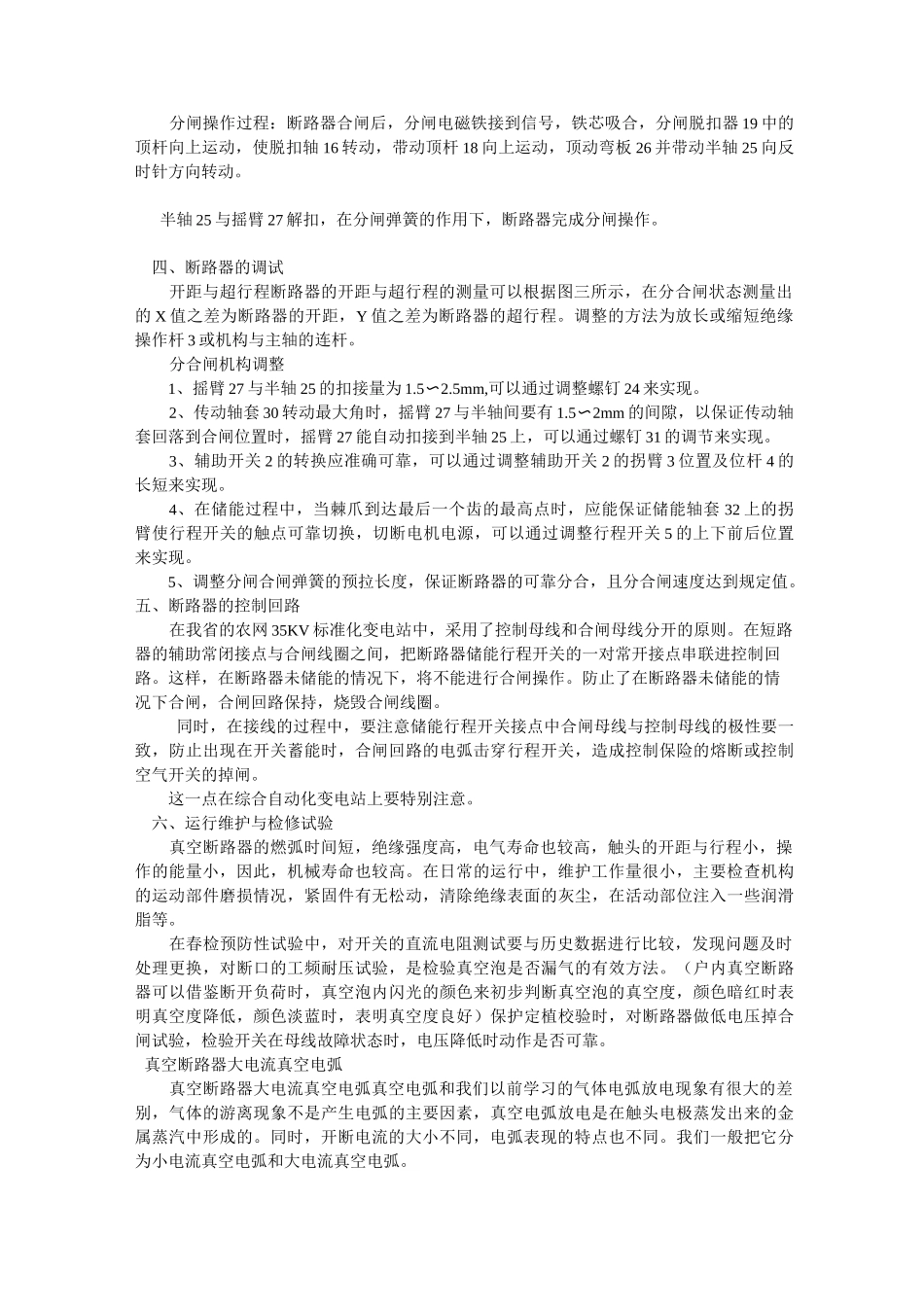

真空断路器的工作原理（真空断路器中的触头断开过程中，依靠触头产生的金属蒸气使触头间产生电弧。当电流接近零值时，电弧熄灭。一般情况下，电弧熄灭后，弧隙中残存的带电质点继续向外扩散，在电流过零值后很短时间内弧隙便没有多少金属蒸气，立刻恢复到原有的“真空”状态，使触头之间的介质击穿电压迅速恢复，达到触头间介质击穿电压大于触头间恢复电压条件，使电弧彻底熄灭。）真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很少。该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10KV真空断路器在我国已经大批量地生产和使用。对于我们一线检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。本文以ZW27—12为例，简要说明真空断路器的原理与维修。一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。（电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。如果断路器的三相不同步，在首开相开断后经0.25周波，在首开相断口上的恢复电压将达到电源电压峰值的3〜4倍。真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。2、大电流真空电弧在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。三、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。3、工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。4、动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转...
