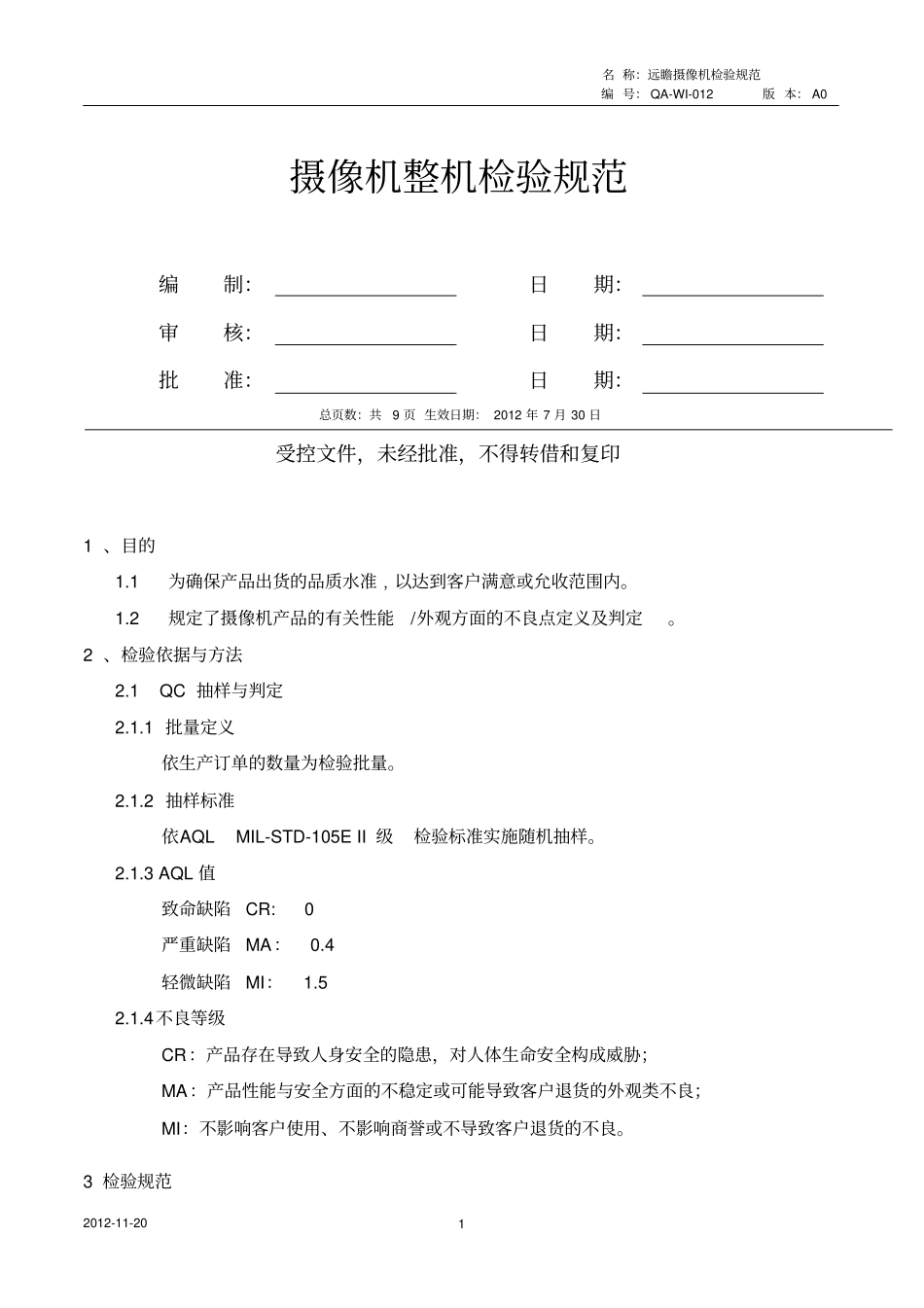

名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-201摄像机整机检验规范编制：日期：审核：日期：批准：日期：总页数：共9页生效日期：2012年7月30日受控文件，未经批准，不得转借和复印1、目的1.1为确保产品出货的品质水准﹐以达到客户满意或允收范围内。1.2规定了摄像机产品的有关性能/外观方面的不良点定义及判定。2、检验依据与方法2.1QC抽样与判定2.1.1批量定义依生产订单的数量为检验批量。2.1.2抽样标准依AQLMIL-STD-105EII级检验标准实施随机抽样。2.1.3AQL值致命缺陷CR:0严重缺陷MA：0.4轻微缺陷MI：1.52.1.4不良等级CR：产品存在导致人身安全的隐患，对人体生命安全构成威胁；MA：产品性能与安全方面的不稳定或可能导致客户退货的外观类不良；MI：不影响客户使用、不影响商誉或不导致客户退货的不良。3检验规范名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-2023.1测试条件3.1.1光照强度在40W的日光灯照度下。3.1.2检视角度45~90度内可转动。3.1.3检视距离产品与眼睛的距离为30cm。3.1.4温湿度条件温度23±3度；湿度30%~85%。3.1.5目检时间单一面不超过10~20秒。3.2外观检验标准：序号缺陷图示区及不良描述品质判定CRMAMI1灯板脏●2型号/品牌LOGO丝印不良●灯板上粘有指纹，品质判定：MA品牌丝印字体不良，品质判定：MA产品型号外壳不良，品质判定：MA名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-2033划伤,擦伤●4视频线脏●5雨罩/外壳主体/配件掉漆●表面严重划伤/擦伤，品质判定：MA。产品视频线线体赃污。品质判定：MA产品雨罩/外壳主体/配件掉漆品质判定：MA名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-2046雨罩/外壳主体/配件脏污●7前环玻璃不良●玻璃有灰尘、指纹、雾、水珠●8红外灯不良●红外灯灯芯烧黑，颜色发黄●9指示灯不良电源指示灯凹陷●电源指示灯凸显●10贴标错误镜头标、品牌标、型号标、QCPASS漏贴；贴错等。●产品雨罩/外壳主体/配件脏污品质判定：MA前环玻璃破裂或破碎。品质判定：MA红外灯不亮品质判定：MA红外灯亮度不一致。品质判定：MA名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-20511包装盒不良包装盒封口处黏胶裂开/压痕/变形。●12光敏电阻不良光敏电阻歪斜/滤光片掉。●13漏锁螺丝灯板、外壳漏锁螺丝、滑牙。●14螺丝未锁到位灯板、外壳螺丝未锁到位●15遮光圈不良遮光圈变形●16标签不良标签文字不清晰，影响辨认●标签位置不一致，不平整●17尾线螺母未拧紧尾线螺母未拧紧（手可拧动）●18视频线端子不良视频线端子变形（插不进监视器连接器）●3.3机构检验标准检验项目图示区及不良描述品质判定CRMAMI内部杂质摇晃时有杂音(锡珠等导电物质)●摇晃时有杂音(塑料等非导电物质)●按键卡键●死键●排列错误●按键失效●按键功能错误●排列歪斜●手感不良(不影响性能)●线控开关拨码开关拨不动●拨码开关无作用●拨码开关松动（影响性能）●拨码开关松动（不影响性能）●名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-206防水测试①●防水测试①●防水机测试方法⑴：将玻璃和前环组装到主体上，按上图所示做浸水测试，浸水测试时间4小时。经浸水4小时后若发现进水判定为不合格。防水机测试方法⑵：将视频线、尾螺母和防水堵头组装到主体上，按上图所示做浸水测试，浸水测试时间4小时。经浸水4小时后若发现进水判定为不合格。名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-207防水测试②●防水机测试方法（3）：将组装好的成品机，按左图所示做淋水测试，淋水测试时间30分钟。经淋水30分钟后若发现进水判定为不合格。名称：远瞻摄像机检验规范编号：QA-WI-012版本：A02012-11-2083.4性能检验标准检验项目图示区及不良描述不良判定CRMAMI指示灯通电指示灯不亮●功能测试1、无图●2、视频线/电源线接触不良●3、图像模糊/不清晰●4、图像颜色失真/拖影●5、图像网纹干扰●6、图像闪横条●7、相位飞（频率不稳定）●8、图像闪动●9、起控电流小●10、图像灯光雾●11、整机电流大●12、整机电流小●13、图像黑白●14、图像拖尾●15、图像暗角●16、红外灯不...
