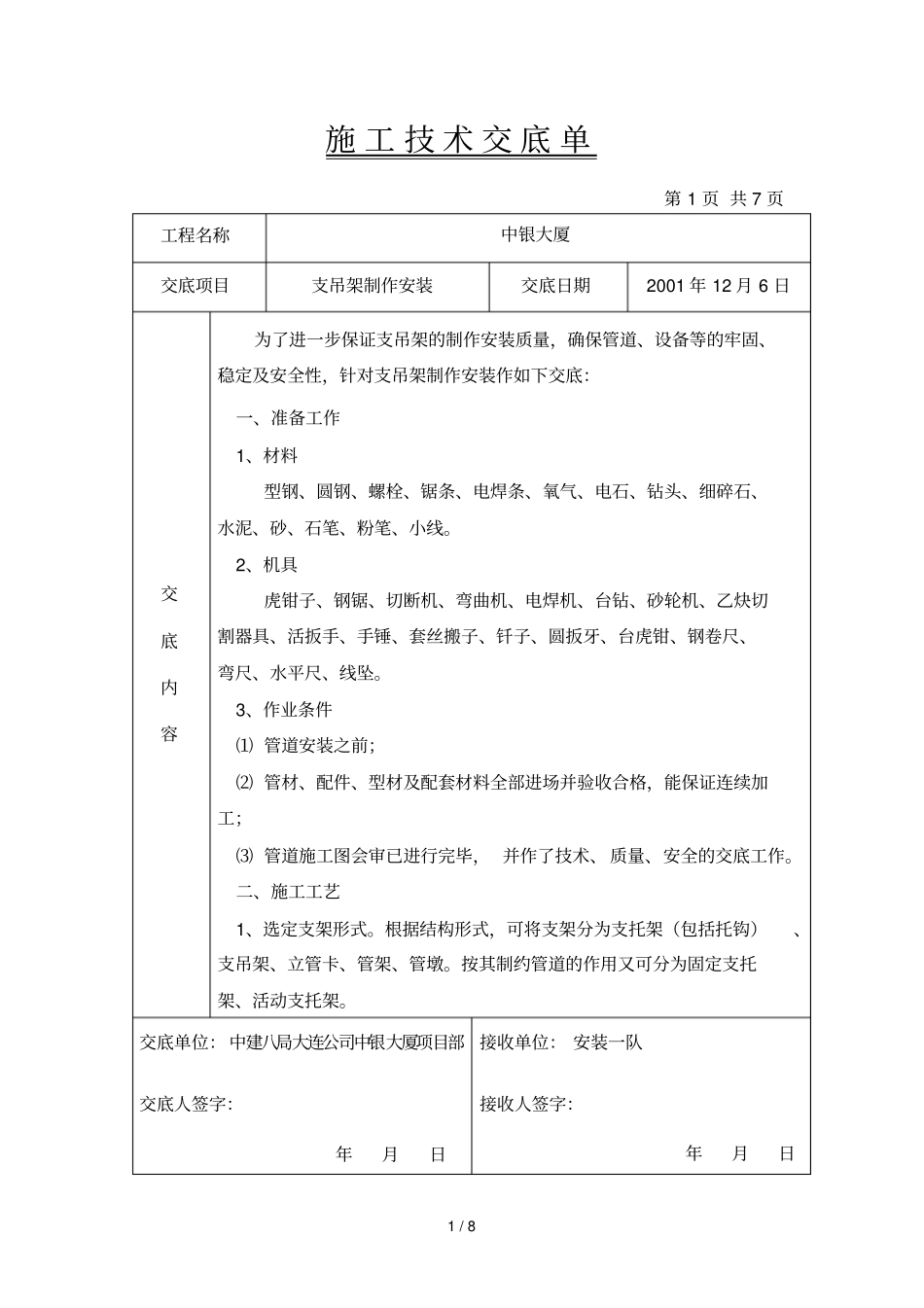

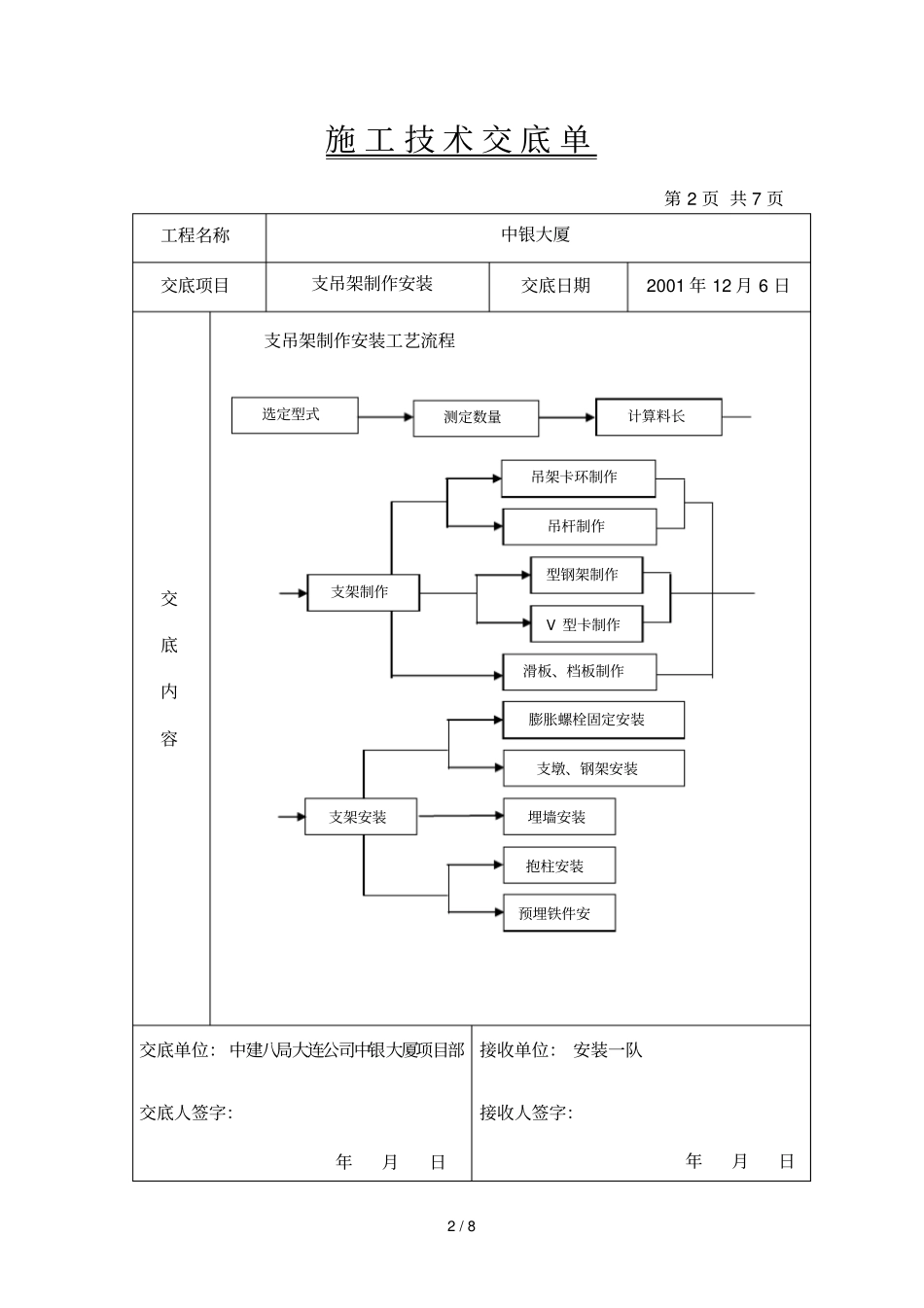

1/8施工技术交底单第1页共7页工程名称中银大厦交底项目支吊架制作安装交底日期2001年12月6日交底内容为了进一步保证支吊架的制作安装质量，确保管道、设备等的牢固、稳定及安全性，针对支吊架制作安装作如下交底：一、准备工作1、材料型钢、圆钢、螺栓、锯条、电焊条、氧气、电石、钻头、细碎石、水泥、砂、石笔、粉笔、小线。2、机具虎钳子、钢锯、切断机、弯曲机、电焊机、台钻、砂轮机、乙炔切割器具、活扳手、手锤、套丝搬子、钎子、圆扳牙、台虎钳、钢卷尺、弯尺、水平尺、线坠。3、作业条件⑴管道安装之前；⑵管材、配件、型材及配套材料全部进场并验收合格，能保证连续加工；⑶管道施工图会审已进行完毕，并作了技术、质量、安全的交底工作。二、施工工艺1、选定支架形式。根据结构形式，可将支架分为支托架（包括托钩）、支吊架、立管卡、管架、管墩。按其制约管道的作用又可分为固定支托架、活动支托架。交底单位：中建八局大连公司中银大厦项目部交底人签字：年月日接收单位：安装一队接收人签字：年月日2/8施工技术交底单第2页共7页工程名称中银大厦交底项目支吊架制作安装交底日期2001年12月6日交底内容支吊架制作安装工艺流程交底单位：中建八局大连公司中银大厦项目部交底人签字：年月日接收单位：安装一队接收人签字：年月日选定型式测定数量计算料长吊架卡环制作吊杆制作型钢架制作V型卡制作滑板、档板制作膨胀螺栓固定安装支墩、钢架安装埋墙安装抱柱安装预埋铁件安支架制作支架安装3/8施工技术交底单第3页共7页工程名称中银大厦交底项目支吊架制作安装交底日期2001年12月6日交底内容⑴在管道上不允许有任何位移的地方，应设置固定支托架，要求有足够的强度和承受能力来限制（主要由热胀冷缩引起的）管道的位移；⑵允许管道沿轴线方向自由移动时，设置活动支架，其包含托架和吊架两种结构形式：托架活动支架有简易式，在活动支架中，U形卡只固定一个螺帽，管道在卡内可以自由伸缩；吊架由膨胀螺栓、吊杆、卡环三部分组成。吊架支承体为型钢横梁，也可为楼板、屋面等建筑实体；⑶管卡：管卡用来固定单立管，用在室内给水、排水管道中，规格为DN15～50mm，一般多采用成品使用；⑷管架和管墩：管架由钢管或型钢组焊而成；管墩由砖砌或混凝土筑成。根据介质性质，计算决定架或墩的外形尺寸；设置上面的固定托架及活动托架的型式、位置；2、确定支架数量：⑴对于有坡度的管道，可根据水平管道两端点（从墙面向外量出1m为此两点位置）间的距离及设计坡度（或规定坡度），计算出两点间的坡度差，在墙上按标高及坡度差确定此两点位置；交底单位：中建八局大连公司中银大厦项目部交底人签字：年月日接收单位：安装一队接收人签字：年月日4/8施工技术交底单第4页共7页工程名称中银大厦交底项目支吊架制作安装交底日期2001年12月6日交底内容⑵严禁将管道过墙算为管道支架，如果土建施工时已在墙上预留了埋设支架的孔洞，或在钢筋混凝土柱、构件上预埋了焊接支架的钢板，也应拉线找坡、检查其标高、位置及数量是否符合要求和规定；⑶对于室外管道的管架或管墩也以同样方法复查；钢管管道支架最大间距（m）管道公称直径（mm）1520253240507080100125150支架最大间距（mm）保温管1.5222.533444.556非保温管2.533.544.55666.578PP-R给水塑料管道支架最大间距(m)外径2025324050637590110水平管5005506508009501100120013501550立管90010001200140016001800200022002400交底单位：中建八局大连公司中银大厦项目部交底人签字：年月日接收单位：安装一队接收人签字：年月日5/8施工技术交底单第5页共7页工程名称中银大厦交底项目支吊架制作安装交底日期2001年12月6日交底内容排水塑料管道支架最大间距(m)外径405075110160间距400500750110016003、支架制作支架构件的预制加工和现场安装较为复杂，仅以管道托架及吊架为重点。⑴型钢架下料：划线后可进行切断，禁止用气割，应用无齿锯切割，并及时凿毛刺，以便进行螺栓孔钻眼，不得用气割成孔；型钢三角架，水平单臂型钢支架栽入部分应用无齿锯割形成劈叉，栽入部分应不小于120mm，型钢下料、切断，煨成设计角度后须进行电焊焊接切断缝...
