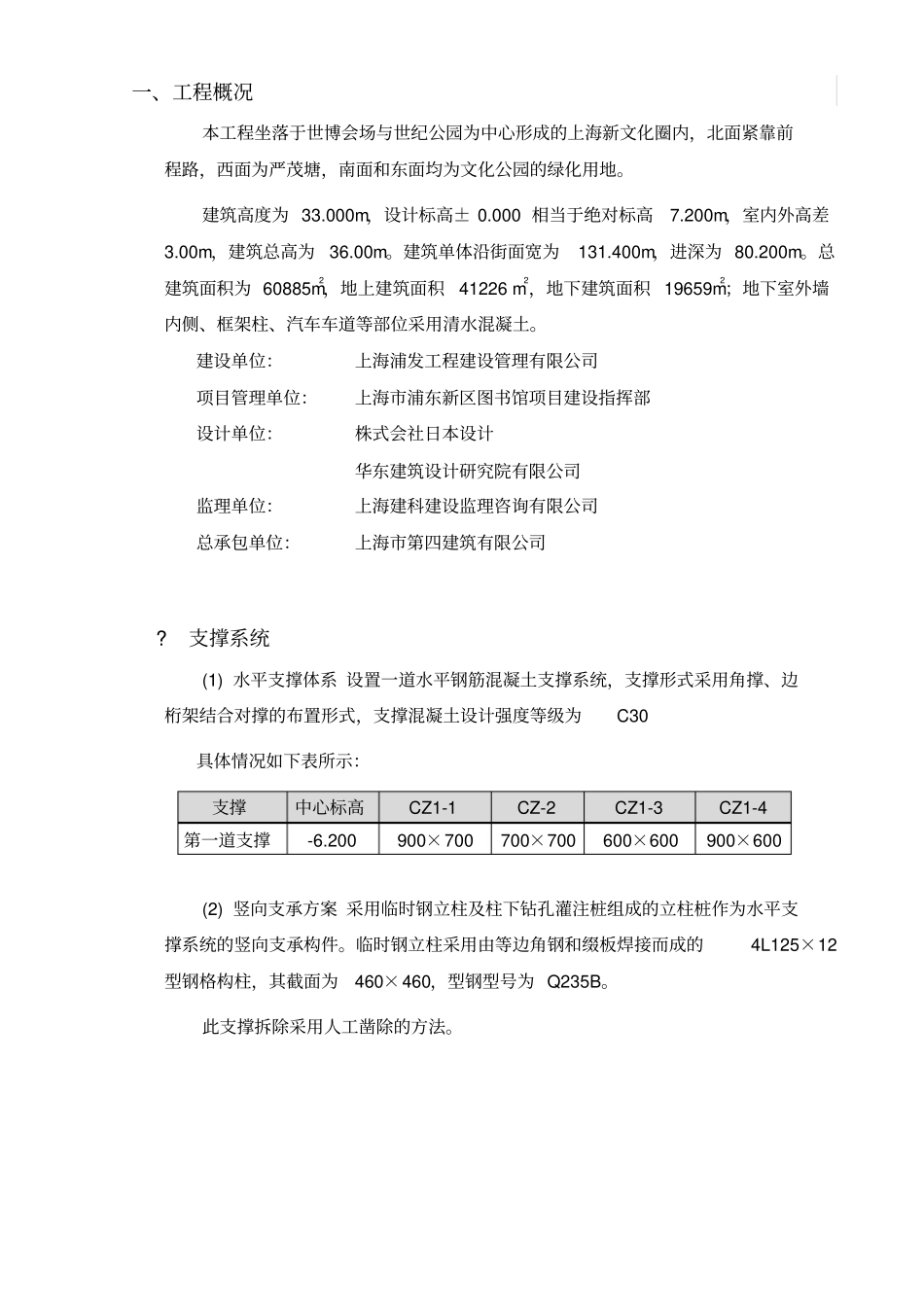

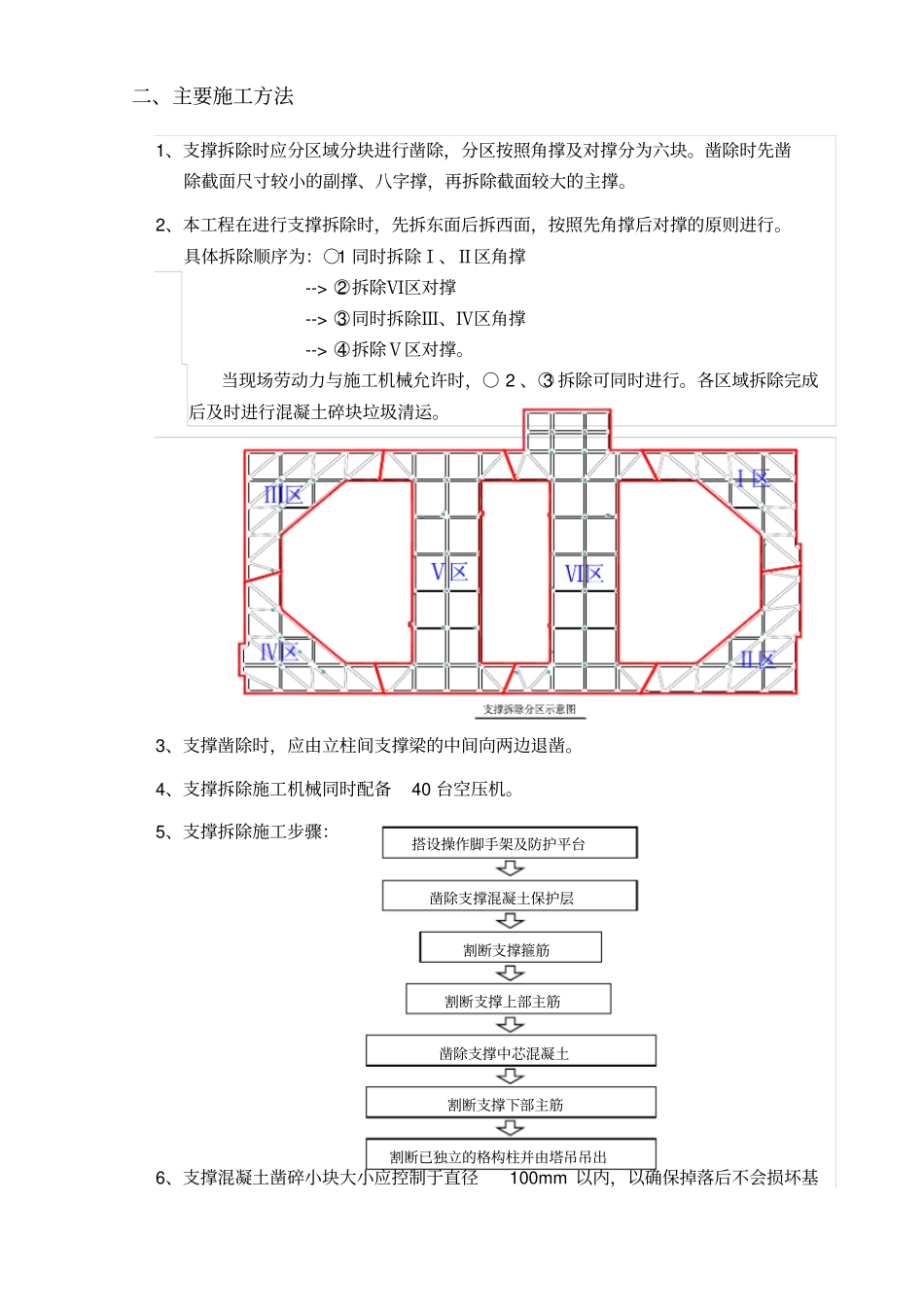

浦东图书馆(新馆)项目支撑人工凿除方案上海市第四建筑有限公司浦东图书馆(新馆)项目经理部2008年1月06-10-14一、工程概况本工程坐落于世博会场与世纪公园为中心形成的上海新文化圈内，北面紧靠前程路，西面为严茂塘，南面和东面均为文化公园的绿化用地。建筑高度为33.000m，设计标高±0.000相当于绝对标高7.200m，室内外高差3.00m，建筑总高为36.00m。建筑单体沿街面宽为131.400m，进深为80.200m。总建筑面积为60885m2，地上建筑面积41226m2，地下建筑面积19659m2；地下室外墙内侧、框架柱、汽车车道等部位采用清水混凝土。建设单位：上海浦发工程建设管理有限公司项目管理单位：上海市浦东新区图书馆项目建设指挥部设计单位：株式会社日本设计华东建筑设计研究院有限公司监理单位：上海建科建设监理咨询有限公司总承包单位：上海市第四建筑有限公司?支撑系统(1)水平支撑体系设置一道水平钢筋混凝土支撑系统，支撑形式采用角撑、边桁架结合对撑的布置形式，支撑混凝土设计强度等级为C30具体情况如下表所示：支撑中心标高CZ1-1CZ-2CZ1-3CZ1-4第一道支撑-6.200900×700700×700600×600900×600(2)竖向支承方案采用临时钢立柱及柱下钻孔灌注桩组成的立柱桩作为水平支撑系统的竖向支承构件。临时钢立柱采用由等边角钢和缀板焊接而成的4L125×12型钢格构柱，其截面为460×460，型钢型号为Q235B。此支撑拆除采用人工凿除的方法。二、主要施工方法1、支撑拆除时应分区域分块进行凿除，分区按照角撑及对撑分为六块。凿除时先凿除截面尺寸较小的副撑、八字撑，再拆除截面较大的主撑。2、本工程在进行支撑拆除时，先拆东面后拆西面，按照先角撑后对撑的原则进行。具体拆除顺序为：○1同时拆除Ⅰ、Ⅱ区角撑-->○2拆除Ⅵ区对撑-->○3同时拆除Ⅲ、Ⅳ区角撑-->○4拆除Ⅴ区对撑。当现场劳动力与施工机械允许时，○2、○3拆除可同时进行。各区域拆除完成后及时进行混凝土碎块垃圾清运。3、支撑凿除时，应由立柱间支撑梁的中间向两边退凿。4、支撑拆除施工机械同时配备40台空压机。5、支撑拆除施工步骤：6、支撑混凝土凿碎小块大小应控制于直径100mm以内，以确保掉落后不会损坏基搭设操作脚手架及防护平台凿除支撑混凝土保护层割断支撑上部主筋凿除支撑中芯混凝土割断已独立的格构柱并由塔吊吊出割断支撑箍筋割断支撑下部主筋础底板。7、人工凿除拆除时应当搭设操作脚手架，Ⅰ～Ⅳ区搭设满堂脚手架；Ⅴ、Ⅵ区在支撑的两侧搭设操作脚手架，提供施工操作人员的施工操作面，详见附图。8、支撑拆除操作脚手架采用Φ48，满堂脚手的立杆纵横距均为1.8m；Ⅴ、Ⅵ区沿支撑两侧搭设的脚手立杆横距1.2m，立杆纵距1.8m。9、底板面标高-10.90m区域的横杆纵距1.5m，离地150mm高处设扫地杆；底板面标高-10.70m区域的横杆纵距第一步距1.3m、第二、三步距1.5m，离地150mm高处设扫地杆；底板面标高-9.90m区域的横杆纵距1.7m，离地200mm高处设扫地杆；10、施工人员操作平台层满铺竹笆，用铁丝绑扎牢固。局部支撑拆除后，须在已拆除的支撑段下方的悬空位置补铺竹笆。11、支撑是基坑围护的重要部分，支撑拆除后，基坑围护的受力由基础底板周边的倒牛腿换撑带支承。但支承拆除过程中以及拆除后，基坑周边环境都会有较大影响，须加强基坑环境监测的频率。自支撑拆除开始起，基坑周边环境监测为一天一次。12、当格构柱的周边支撑已凿除并清理完毕，形成独立的单根柱后，采用：塔吊配合固定格构柱—>切割格构柱—>用塔吊将格构柱割断部分吊出13、格构柱起吊重量验算：每米格构柱钢材重量：(0.125×0.012×2×4+0.44×0.3×0.012×4/0.7)×7.8＝0.1642t/m；大底板(-9.90m)范围内的格构柱钢材重：0.1642×(9.9-5.95)=0.649t；底板落深(-10.90m)范围内的格构柱钢材重：0.1642×(10.9-5.95)=0.813t；每米格构柱内翻浆砼重量：0.46×0.46×2.4＝0.507t/m；按照格构柱内砼翻浆高度至柱顶计算：大底板(-9.90m)范围内的格构柱内翻浆砼重：0.507×(9.9-5.95)=2.00t；底板落深(-10.90m)范围内的格构柱内翻浆砼重：0.507×(10.9-5.95)=2.51t；大底板(-9.90m)范围内的格构柱重量：0.649+2.0＝2.649t底板落深(-10.90m)范围内的格构柱内翻浆...
