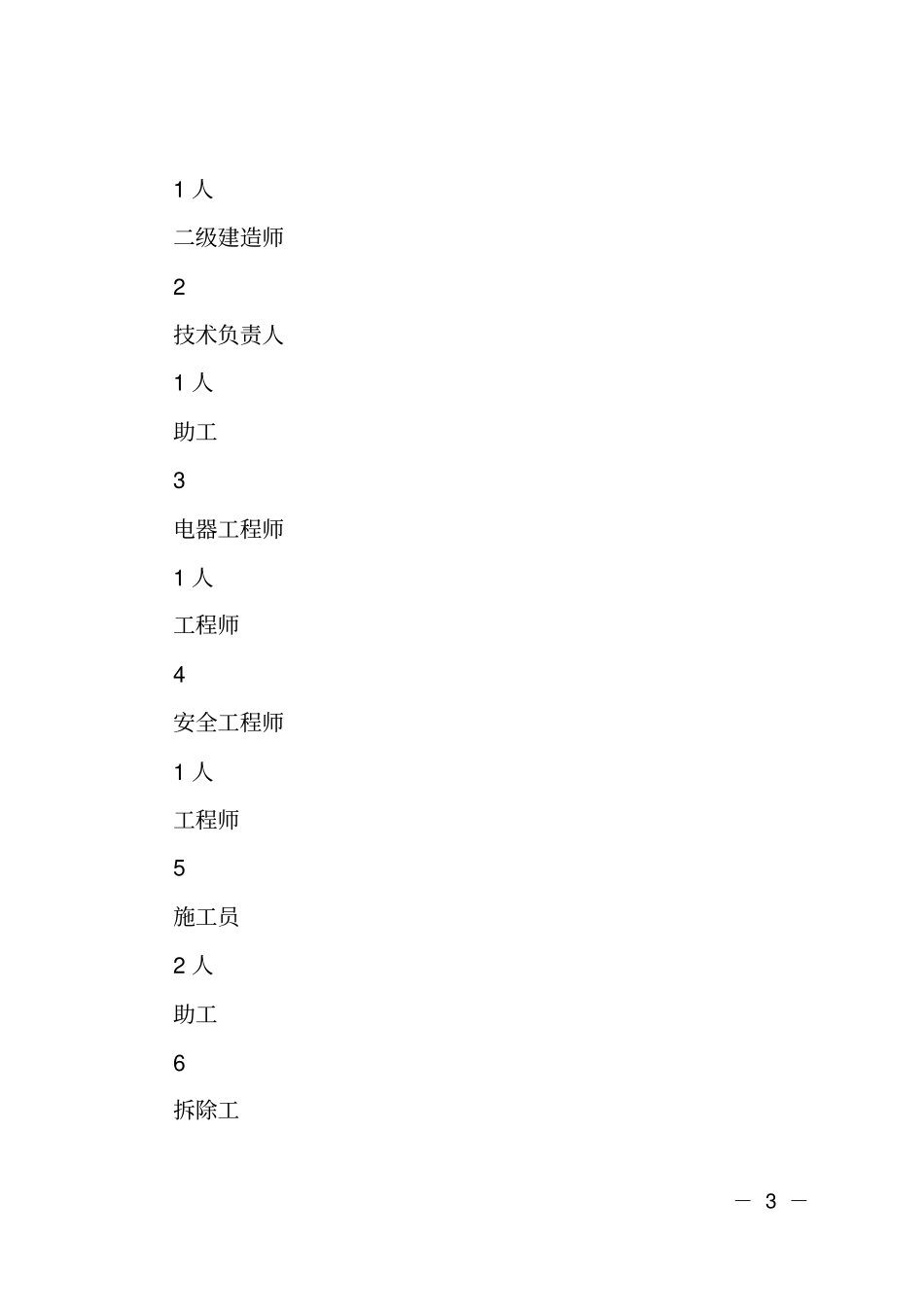

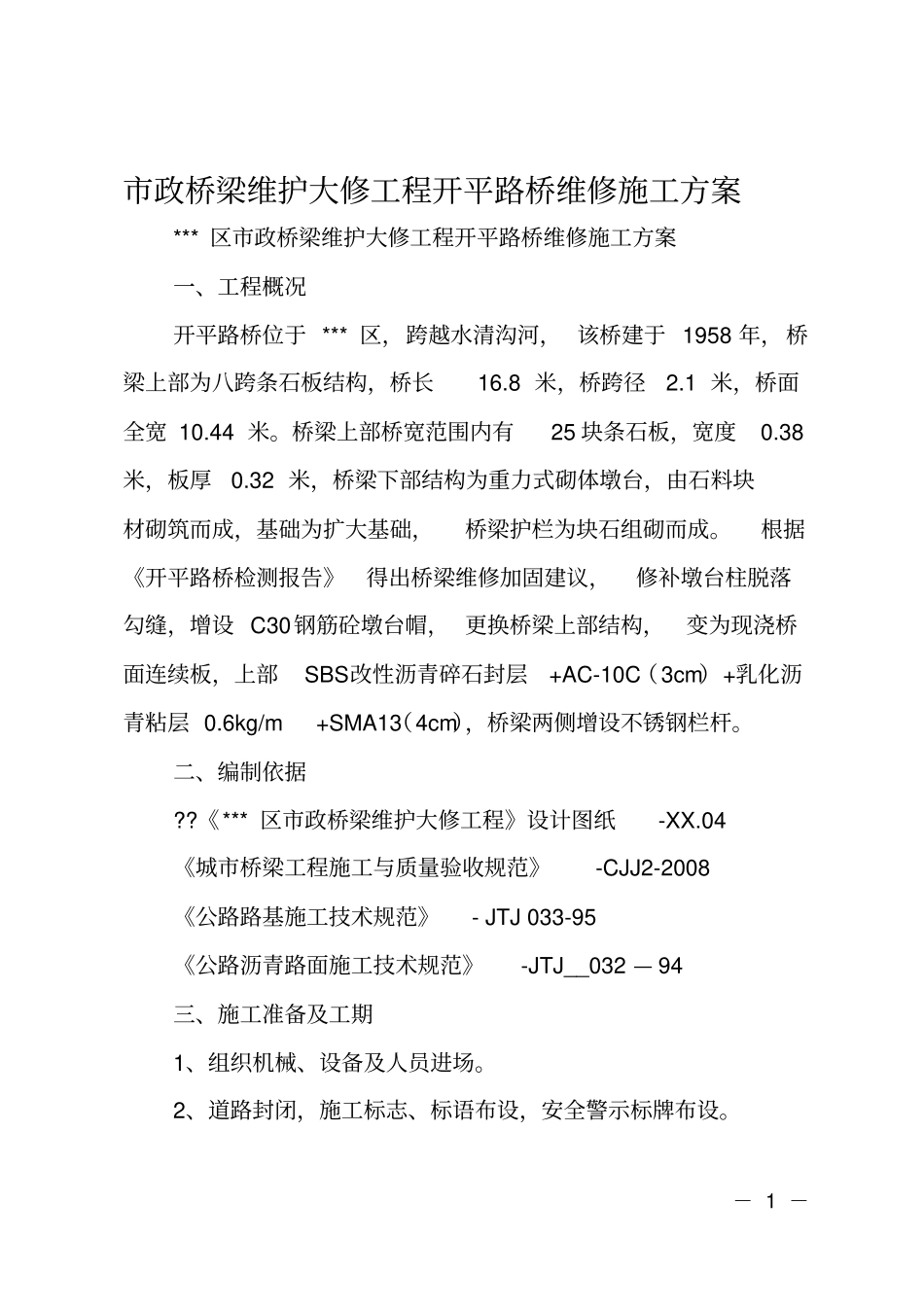

－1－市政桥梁维护大修工程开平路桥维修施工方案***区市政桥梁维护大修工程开平路桥维修施工方案一、工程概况开平路桥位于***区，跨越水清沟河，该桥建于1958年，桥梁上部为八跨条石板结构，桥长16.8米，桥跨径2.1米，桥面全宽10.44米。桥梁上部桥宽范围内有25块条石板，宽度0.38米，板厚0.32米，桥梁下部结构为重力式砌体墩台，由石料块材砌筑而成，基础为扩大基础，桥梁护栏为块石组砌而成。根据《开平路桥检测报告》得出桥梁维修加固建议，修补墩台柱脱落勾缝，增设C30钢筋砼墩台帽，更换桥梁上部结构，变为现浇桥面连续板，上部SBS改性沥青碎石封层+AC-10C（3cm）+乳化沥青粘层0.6kg/m+SMA13（4cm），桥梁两侧增设不锈钢栏杆。二、编制依据??《***区市政桥梁维护大修工程》设计图纸-XX.04《城市桥梁工程施工与质量验收规范》-CJJ2-2008《公路路基施工技术规范》-JTJ033-95《公路沥青路面施工技术规范》-JTJ__032—94三、施工准备及工期1、组织机械、设备及人员进场。2、道路封闭，施工标志、标语布设，安全警示标牌布设。－2－施工区域围挡搭建，现场施工用水、用电及便道等有关临时工程满足施工需要。3、工程所用原材料进厂，水泥、砂、碎石、钢筋等原材料均应检验合格方可进场。4、钢便桥安装根据图纸设计要求，需在开平路一侧搭设一座临时通行的钢便桥，钢便桥桥宽1.7米，两侧设钢管栏杆，栏杆高1.1米。钢便桥采用直径为219的钢管桩作为墩柱，36a工字钢为大梁，上铺4mm厚钢板。5、施工工期自开工之日起45工作日完成。详见“施工计划横道图”四、人员、机具设备配备表人员配备表序号职务数量职称等级备注1项目经理－3－1人二级建造师2技术负责人1人助工3电器工程师1人工程师4安全工程师1人工程师5施工员2人助工6拆除工－4－8人7模板工6人8架子工6人9钢筋工6人10砼工4人机具设备配备表序号机具名称规格数量性能备注－5－1发焊机220v1台良好2吊车16t1台良好3挖掘机2201台良好4运输车10t2辆良好－6－5运输车长排1辆良好6振捣棒3台良好7平板振动器1台良好8沥青摊铺机1台良好9压路机25t－7－1台良好10平板夯3t1台良好11砼塌落度检测仪1台良好12砼试模3组良好13围挡50m14锥形帽－8－20个15施工标牌6个五、施工工艺及施工方案施工工艺流程如下：施工准备---原桥栏杆、沥青、石条板拆除---搭设支架---台帽浇筑---支模---钢筋制作---砼浇筑---砼养护---台背开挖---台背回填---二灰碎石摊铺---SBS改性沥青碎石封层施工---沥青摊铺---墩台柱勾缝---栏杆安装---质量验收施工方案1、施工准备开工前一切准备工作就绪，具备开工条件。2、原栏杆、沥青、石条板拆除采用人工配合16t吊车、220挖掘机进行原栏杆、沥青、石条板拆除，用10t运输车将拆除物运出施工现场。拆除过程中设专人指挥，封闭桥梁，非施工人员一律不得入内。3、搭设支架该桥板为连续板现浇施工,在已硬化河底面铺设4cm厚、25cm宽的方木找平后，搭设满布式碗扣支架。支架下横铺4cm－9－厚、25cm宽的方木。立杆纵向间距1.0m,横向间距0.8m。为便于高度调节，每根立杆底部配可调底托，顶部配可调顶托，可调范围50cm。考虑到本桥桥跨小，在顶托上横桥向设置10*10cm方木作为承重梁，间距为40cm，方木上钉竹胶板作为底模。横向每4.5m设剪刀撑1道，要求剪刀撑设置时从顶到底要连续，搭接头保证不小于60cm，两剪刀撑不允许自相交，要求布置在立杆两侧。4、台（墩）帽浇筑按图纸设计要求，在原有墩台柱砌体顶面增设新台（墩）帽，台（墩）帽浇筑完成后进行养护7d。砼强度达到设计的70%后，进行墩台帽支座安装，采用三油二毡简易支座，厚度20mm。支座安装平整、水平、上下接触紧密，不出现空隙。5、支模模板必须有足够的强度和刚度，采用12mm厚122㎝×244㎝竹胶板模板，保证表面整洁光滑。在支座处铺底模，底模顶面要和支座顶面齐平。铺设时，模板牢固钉在方木上，模板与模板之间用海棉条填塞。底模铺设完成后，清除底板表面外露海绵条，模板表面光滑、平整。模板接缝严密、平整，保证不漏浆。模板立好后检查标高、轴线、几何尺寸、连接状况及支撑稳固情况。－10－6、钢筋制作钢筋的制作、加工严格按图纸设计和现行规范执行。钢筋在加工场...
