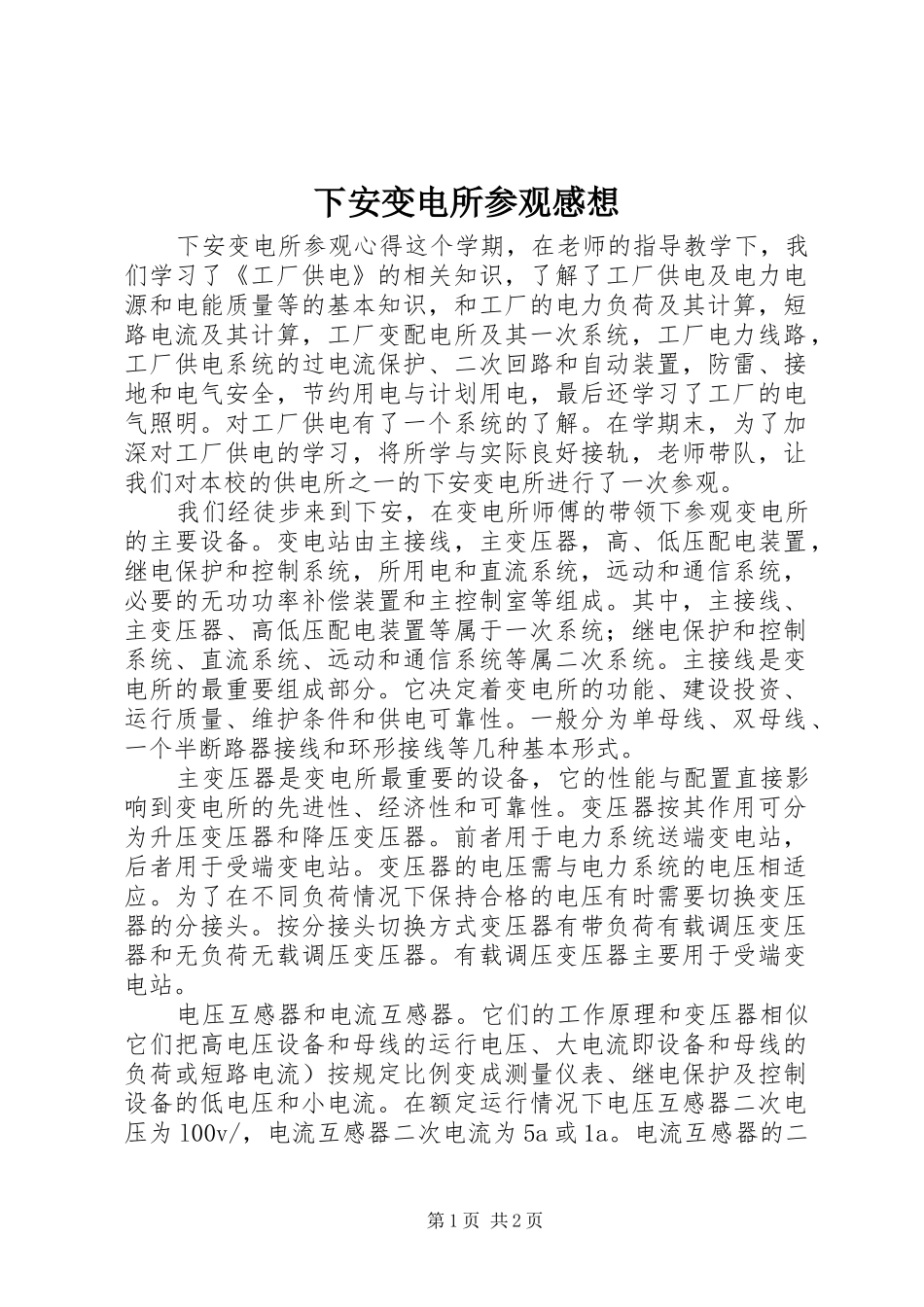

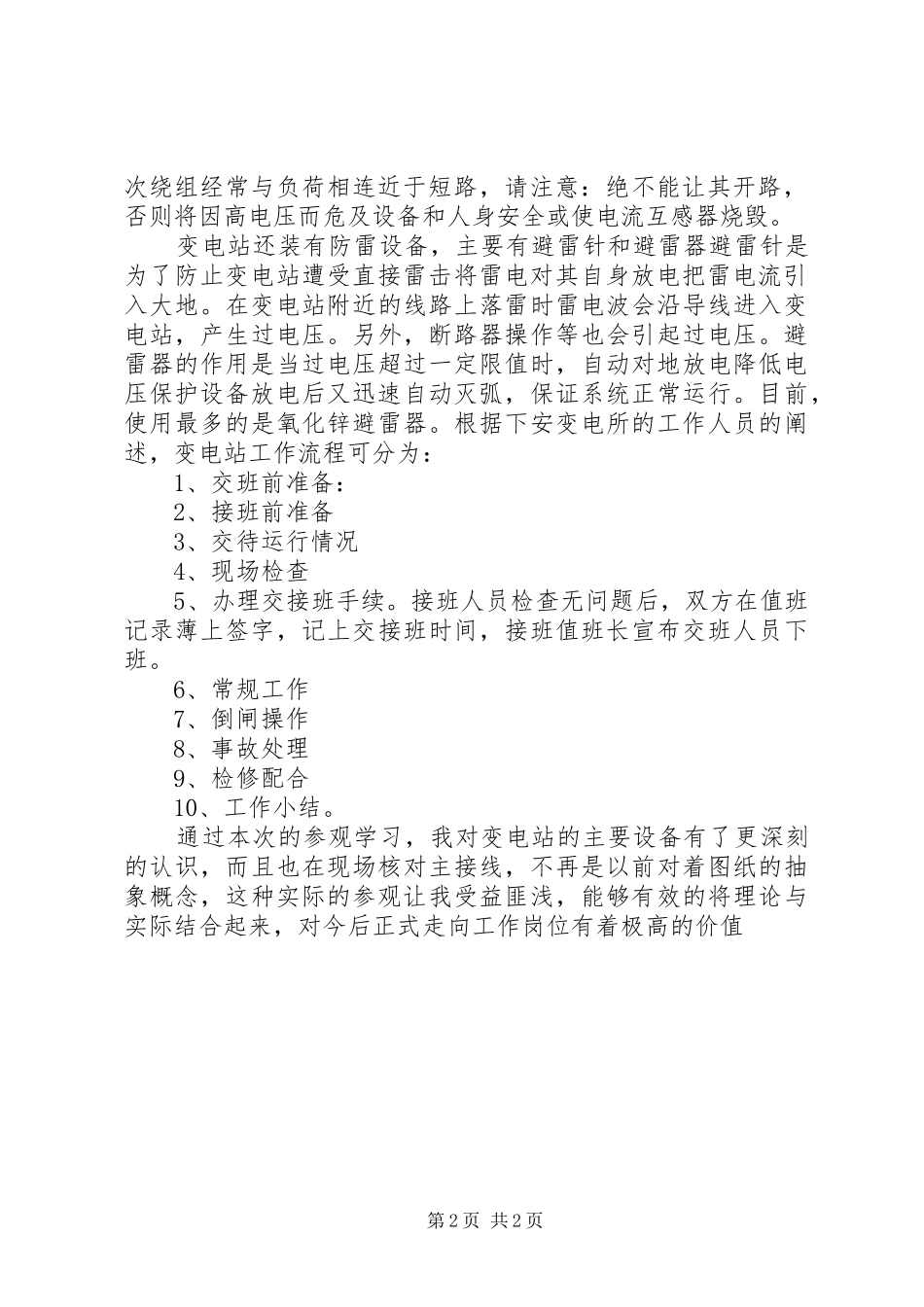

下安变电所参观感想下安变电所参观心得这个学期，在老师的指导教学下，我们学习了《工厂供电》的相关知识，了解了工厂供电及电力电源和电能质量等的基本知识，和工厂的电力负荷及其计算，短路电流及其计算，工厂变配电所及其一次系统，工厂电力线路，工厂供电系统的过电流保护、二次回路和自动装置，防雷、接地和电气安全，节约用电与计划用电，最后还学习了工厂的电气照明。对工厂供电有了一个系统的了解。在学期末，为了加深对工厂供电的学习，将所学与实际良好接轨，老师带队，让我们对本校的供电所之一的下安变电所进行了一次参观。我们经徒步来到下安，在变电所师傅的带领下参观变电所的主要设备。变电站由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。变压器按其作用可分为升压变压器和降压变压器。前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应。为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。电压互感器和电流互感器。它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流）按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为l00v/，电流互感器二次电流为5a或1a。电流互感器的二第1页共2页次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。变电站还装有防雷设备，主要有避雷针和避雷器避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。避雷器的作用是当过电压超过一定限值时，自动对地放电降低电压保护设备放电后又迅速自动灭弧，保证系统正常运行。目前，使用最多的是氧化锌避雷器。根据下安变电所的工作人员的阐述，变电站工作流程可分为：1、交班前准备：2、接班前准备3、交待运行情况4、现场检查5、办理交接班手续。接班人员检查无问题后，双方在值班记录薄上签字，记上交接班时间，接班值班长宣布交班人员下班。6、常规工作7、倒闸操作8、事故处理9、检修配合10、工作小结。通过本次的参观学习，我对变电站的主要设备有了更深刻的认识，而且也在现场核对主接线，不再是以前对着图纸的抽象概念，这种实际的参观让我受益匪浅，能够有效的将理论与实际结合起来，对今后正式走向工作岗位有着极高的价值第2页共2页
