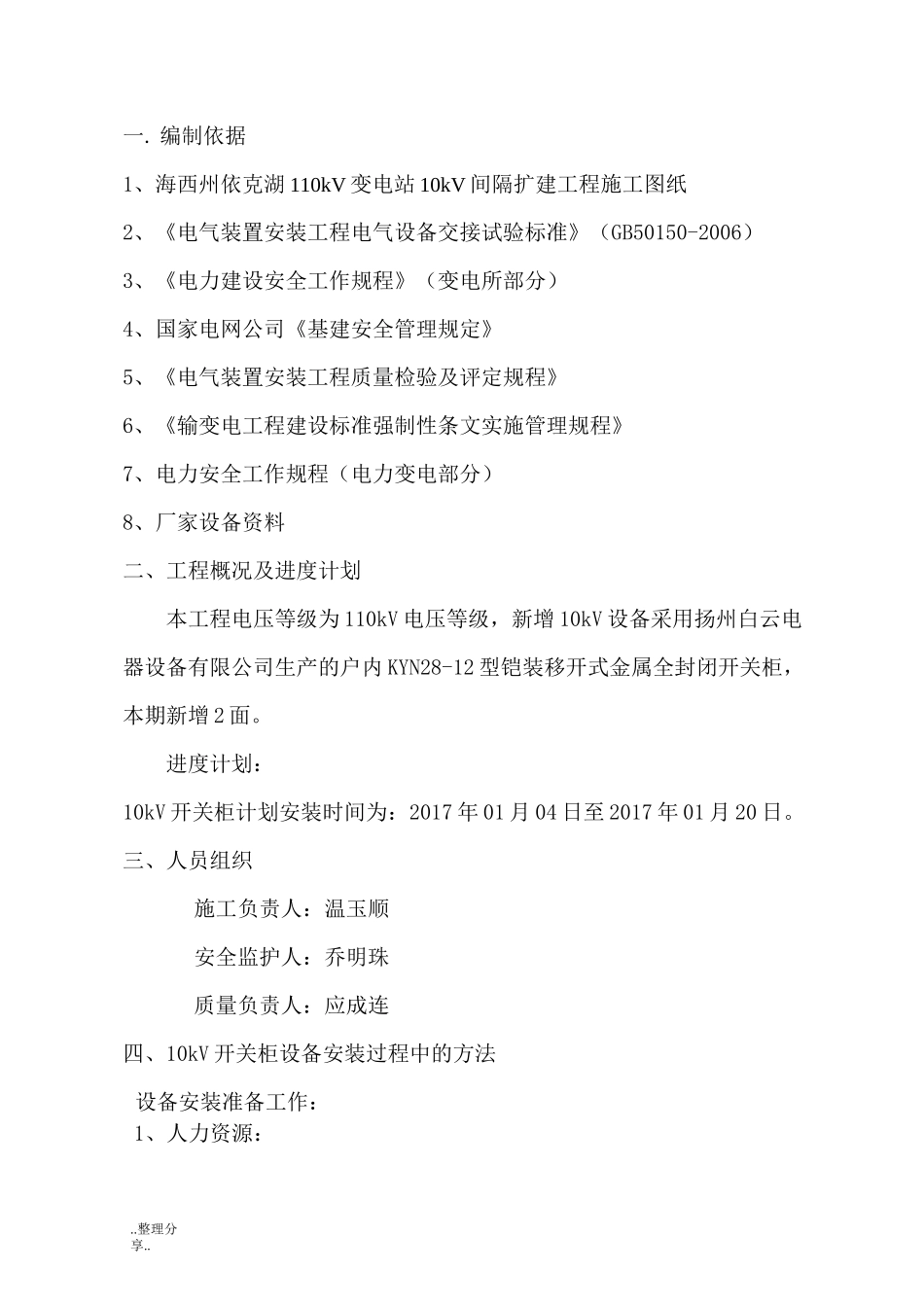

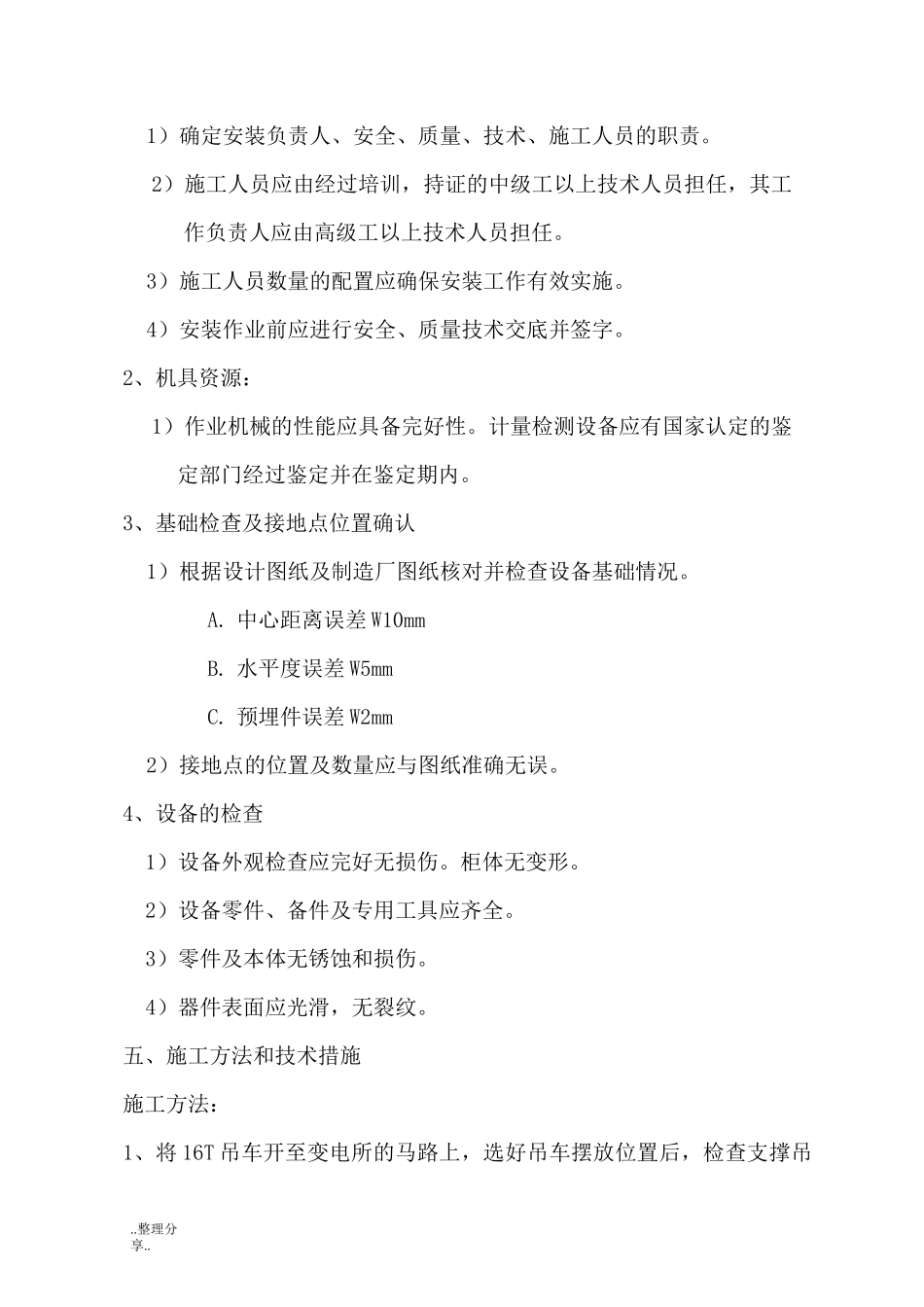

..整理分享..海西州依克湖110kV变电站10kV间隔扩建工程开关柜安装方案目录一.编制依据二、工程概况及进度计划三、人员组织四、10kV开关柜设备安装过程中的方法五、施工方法和技术措施六、质量及安全措施七、安全保证措施八、环境保护和文明施工..整理分享..一.编制依据1、海西州依克湖110kV变电站10kV间隔扩建工程施工图纸2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3、《电力建设安全工作规程》（变电所部分）4、国家电网公司《基建安全管理规定》5、《电气装置安装工程质量检验及评定规程》6、《输变电工程建设标准强制性条文实施管理规程》7、电力安全工作规程（电力变电部分）8、厂家设备资料二、工程概况及进度计划本工程电压等级为110kV电压等级，新增10kV设备采用扬州白云电器设备有限公司生产的户内KYN28-12型铠装移开式金属全封闭开关柜，本期新增2面。进度计划：10kV开关柜计划安装时间为：2017年01月04日至2017年01月20日。三、人员组织施工负责人：温玉顺安全监护人：乔明珠质量负责人：应成连四、10kV开关柜设备安装过程中的方法设备安装准备工作：1、人力资源：..整理分享..1）确定安装负责人、安全、质量、技术、施工人员的职责。2）施工人员应由经过培训，持证的中级工以上技术人员担任，其工作负责人应由高级工以上技术人员担任。3）施工人员数量的配置应确保安装工作有效实施。4）安装作业前应进行安全、质量技术交底并签字。2、机具资源：1）作业机械的性能应具备完好性。计量检测设备应有国家认定的鉴定部门经过鉴定并在鉴定期内。3、基础检查及接地点位置确认1）根据设计图纸及制造厂图纸核对并检查设备基础情况。A.中心距离误差W10mmB.水平度误差W5mmC.预埋件误差W2mm2）接地点的位置及数量应与图纸准确无误。4、设备的检查1）设备外观检查应完好无损伤。柜体无变形。2）设备零件、备件及专用工具应齐全。3）零件及本体无锈蚀和损伤。4）器件表面应光滑，无裂纹。五、施工方法和技术措施施工方法：1、将16T吊车开至变电所的马路上，选好吊车摆放位置后，检查支撑吊..整理分享..车腿的地方是否存在安全隐患。若确定可行则用道木头夯实，夯实地方尺寸为2.5米X0.5米；施工时在吊车周围设置安全围栏。2、土地夯实后用2.5长的2根道木平稳垫在吊车四个支撑腿下面，起吊前吊车指挥与吊车司机沟通好手势信号，起吊中信号明确。3、待吊车准备就绪后，施工人员用5T吊带（设备自重为1吨）在设备的重心点固定，进行起吊；4、起吊前应检查起重设备及其安全装置；重物吊离地面约10cm时应暂停起吊并进行全面检查，确认良好后方可正式起吊。起吊前吊车司机应熟悉被吊设备的重量、体积、起重臂的工作范围内有无障碍物；5、吊起的重物不得在空中长时间停留。在空中短时间停留时，操作人员和指挥人员均不得离开工作岗位。6、起吊物应绑牢，并有防止倾倒措施。吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊。落钩时，应防止吊物局部着地引起吊绳偏斜，吊物未固定好，严禁松钩。7、吊起开关柜的同时，对开关柜底部进行【12槽钢铺设，开关柜落在槽钢上时，底部放置滚杠，采用滚杠将开关柜推至配电室内，进入后柜推至安装位置，然后用滚杠就位。按上述方法将开关柜全部就位。技术措施：1、10kV开关柜除了CT、电压互感器，现场安装主要是主母线的对接,二次部分需要进行电缆敷设、电压互感器接线和控制回路的接线。2、屏柜对接，包括水平和垂直两方面，开关柜安装平面不得超过..整理分享..2mm。3、母线的安装：开关设备中的母线均采用扁铜母线，且为分段形式，用清洁干燥的软布擦拭母线，检查绝缘套管有否损伤，在电气连接部分必须涂上电力复合脂，并用力矩扳手紧固；4、开关设备的接地装置安装：用预设的连接板将各柜的接地母线连接在一起；在开关柜内部联接所有需要接地的引线；将接地开关的接地线与开关柜接地主母线联接。六、质量及安全措施1、整个安装过程应在负责人统一指挥下完成，要保护好产品安装质量，严格按厂家技术要求进行安装。2、连接开关柜时，柜与柜之间的螺丝必须拧紧，水平误差控制在2mm。2、应充分的准备好所需...
