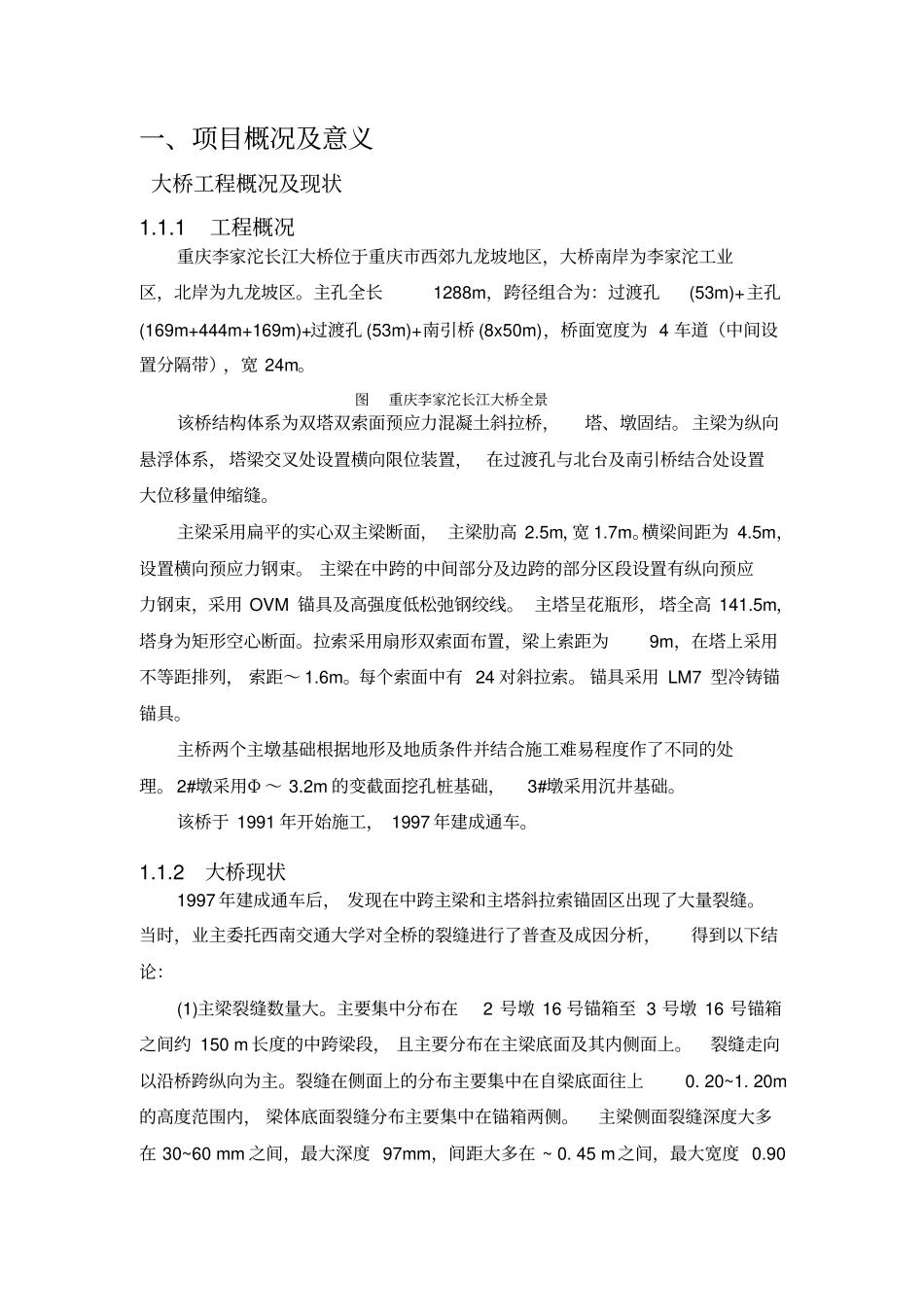

重庆李家沱长江大桥长期健康监测方案重庆交通大学2009年5月目录一、项目概况及意义大桥工程概况及现状1.1.1工程概况重庆李家沱长江大桥位于重庆市西郊九龙坡地区，大桥南岸为李家沱工业区，北岸为九龙坡区。主孔全长1288m，跨径组合为：过渡孔(53m)+主孔(169m+444m+169m)+过渡孔(53m)+南引桥(8x50m)，桥面宽度为4车道（中间设置分隔带），宽24m。图重庆李家沱长江大桥全景该桥结构体系为双塔双索面预应力混凝土斜拉桥，塔、墩固结。主梁为纵向悬浮体系，塔梁交叉处设置横向限位装置，在过渡孔与北台及南引桥结合处设置大位移量伸缩缝。主梁采用扁平的实心双主梁断面，主梁肋高2.5m，宽1.7m。横梁间距为4.5m，设置横向预应力钢束。主梁在中跨的中间部分及边跨的部分区段设置有纵向预应力钢束，采用OVM锚具及高强度低松弛钢绞线。主塔呈花瓶形，塔全高141.5m，塔身为矩形空心断面。拉索采用扇形双索面布置，梁上索距为9m，在塔上采用不等距排列，索距～1.6m。每个索面中有24对斜拉索。锚具采用LM7型冷铸锚锚具。主桥两个主墩基础根据地形及地质条件并结合施工难易程度作了不同的处理。2#墩采用Φ～3.2m的变截面挖孔桩基础，3#墩采用沉井基础。该桥于1991年开始施工，1997年建成通车。1.1.2大桥现状1997年建成通车后，发现在中跨主梁和主塔斜拉索锚固区出现了大量裂缝。当时，业主委托西南交通大学对全桥的裂缝进行了普查及成因分析，得到以下结论：(1)主梁裂缝数量大。主要集中分布在2号墩16号锚箱至3号墩16号锚箱之间约150m长度的中跨梁段，且主要分布在主梁底面及其内侧面上。裂缝走向以沿桥跨纵向为主。裂缝在侧面上的分布主要集中在自梁底面往上0.20~1.20m的高度范围内，梁体底面裂缝分布主要集中在锚箱两侧。主梁侧面裂缝深度大多在30~60mm之间，最大深度97mm，间距大多在~0.45m之间，最大宽度0.90mm；主梁底面裂缝深度大多在20~40mm之间，最大深度91mm，间距大多在~0.35mm之间，最大宽度0.56mm。(2)少数主梁节段梁底面的侧面上存在横向和竖向裂缝。裂缝宽度多在0.10mm以下，最大为0.13mm;裂缝深度一般在20~50mm范围。从裂缝形态上看，此类裂缝属于混凝土收缩裂缝。(3)横隔板及顶板裂缝主要集中在中跨2号墩侧C27~C31、C38~C39、C41~C43和3号墩侧C39~C41横隔板及其附近顶板上。裂缝多分布在横隔板与顶板之间的梗肋部位，并沿梗肋向顶板延伸。其它部位裂缝较少。横隔板裂缝方向以竖向为主，在横隔板与主梁结合部位有一些呈45度走向的斜裂缝；而顶板上的裂缝多为顺桥纵向裂缝，横向裂缝很少。裂缝宽度多数在~0.30mm之间，最大为0.65mm。横隔板裂缝长度多数不超过1m，最长为1.10m。(4)2号墩上游塔柱裂缝主要集中在17~24号锚箱之间的区段，其它3个塔柱裂缝主要集中在20~24号锚箱之间的区段，裂缝基本上呈水平走向。在3号墩下游塔柱24号锚箱上侧，出现最长裂缝约15m。3号墩下游塔柱西南角南面裂缝深度多在30~60mm之间，最大深度64mm；其它位置的裂缝深度多在20~40mm之间。(5)主梁和桥塔混凝土裂缝为非结构性受力裂缝。(6)既有裂缝不会影响桥梁目前的正常运营。(7)考虑到梁体混凝土裂缝的数量、宽度、深度等均较大，部分裂缝已经深入到主筋以内，将会严重影响到桥梁的耐久性。根据裂缝成因综合结论，当时对桥塔和主梁的裂缝进行整治，同时也对塔柱上封锚砼进行整治，以达到封闭裂缝、防止裂缝进一步扩展的目的。2008年底进行的桥梁外观检查，反映出该桥目前主要缺陷有：1）塔柱砼外观共发现裂缝20条，最长的达8m，裂缝宽度最宽达0.25cm；多处由于钢筋锈蚀膨胀引起的砼脱落；3处砼空洞；钢筋露筋，个别钢筋锈蚀严重；23处预埋钢板外露并有不同程度的锈蚀；约80%的拉杆位置钢管头外露锈蚀；塔柱外观涂装多处大面积开裂、起壳、脱落。2）主桥车行道部分出现原修补处的沥青砼铺装层周边冒浆，沥青砼路面出现网状裂缝及横、纵、斜向裂缝并同时有洞穴、坑函等现象，部分沥青混凝土碎裂和空鼓，在主桥车行道2号墩边跨，3号墩下游中跨处出现了穿透型裂缝和沥青砼脱落的现象。3）主引桥钢护栏和立柱出现点状锈蚀，在交接处锈蚀严重，主梁底部已锈穿。伸缩缝锚固混凝土开裂，出现裂缝，主桥主梁底...
