岩土工程勘察图例图示VIP免费

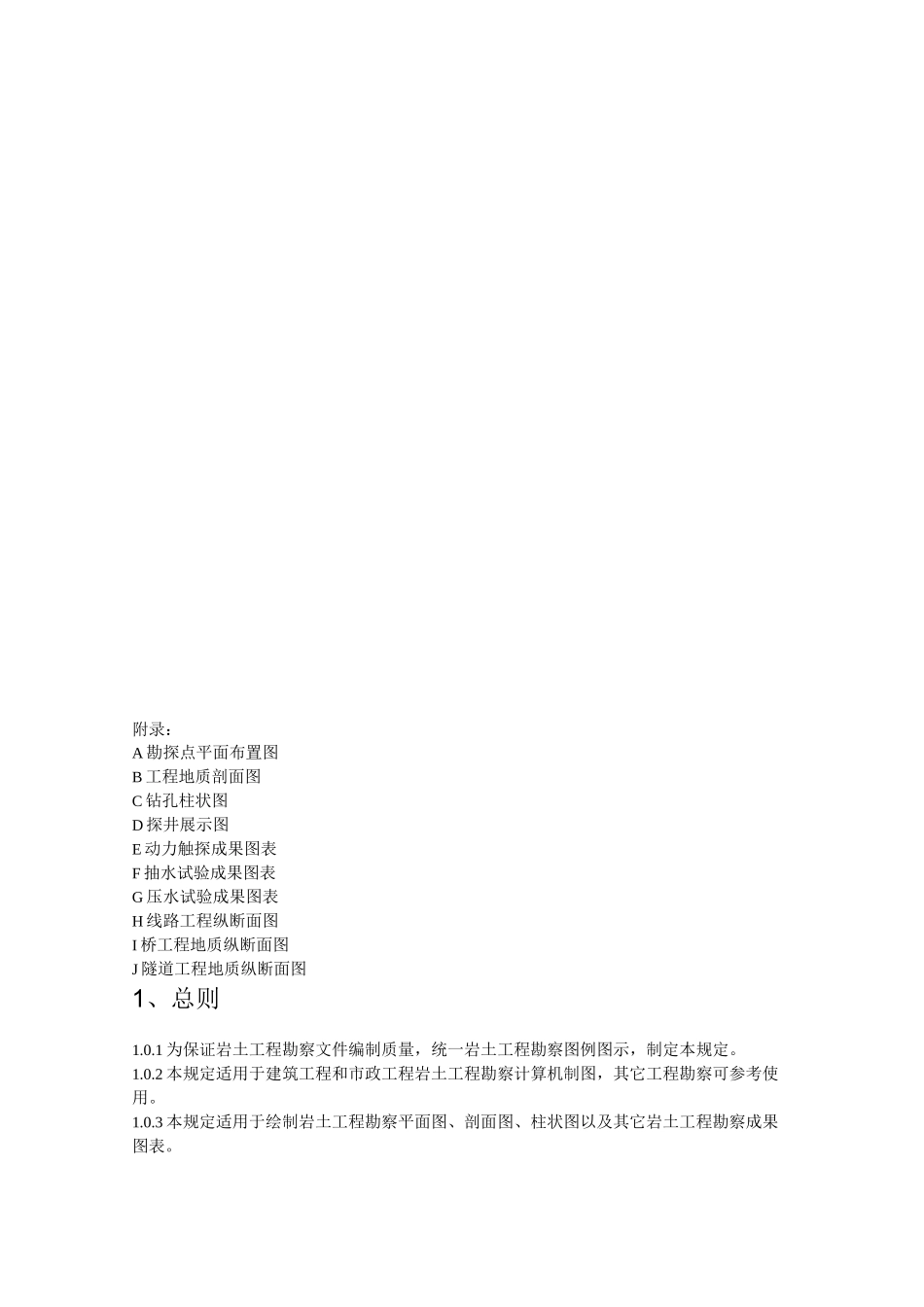

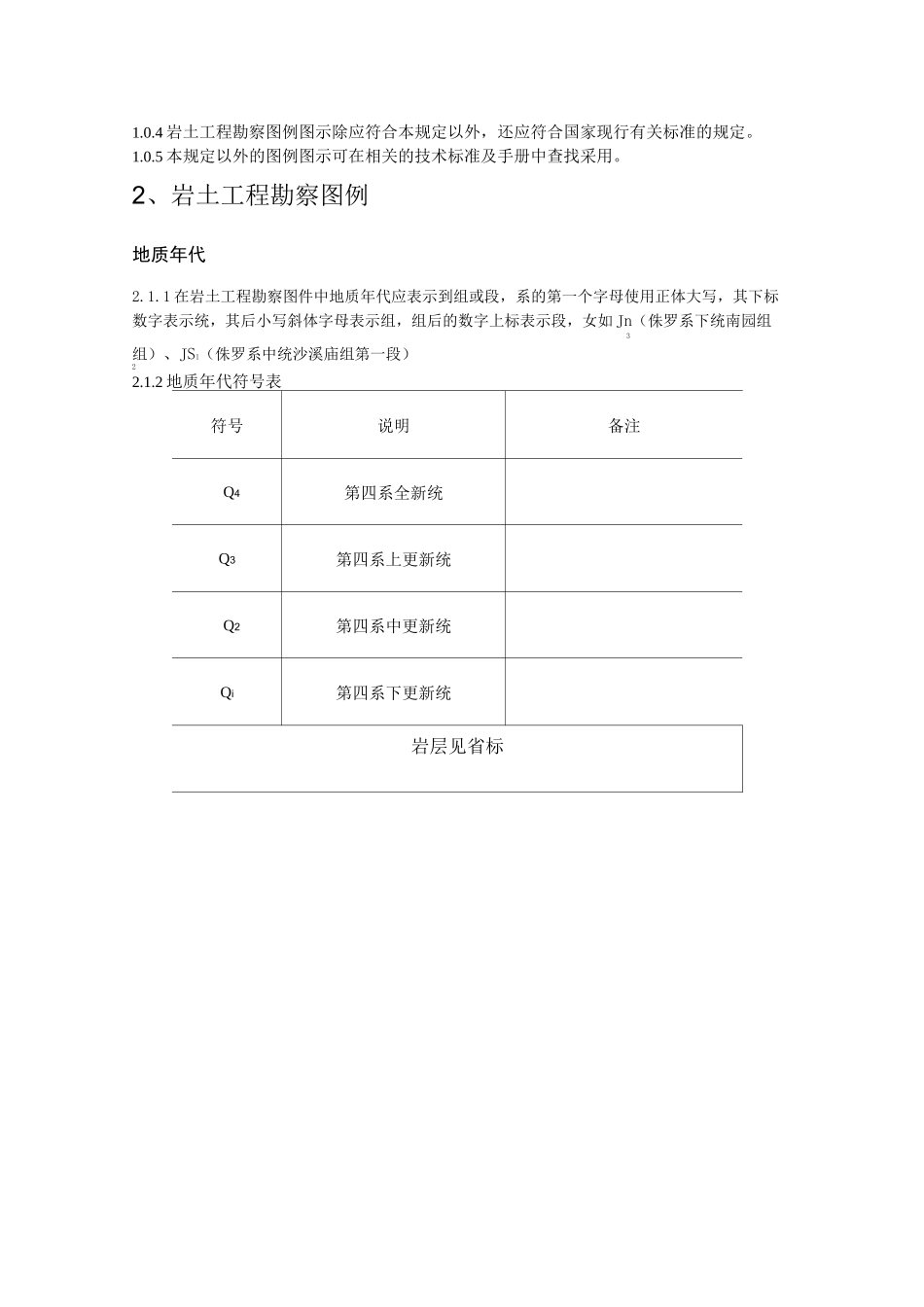

关于岩土工程勘察图例图示的规定江苏万安建筑勘察设计院附录：A勘探点平面布置图B工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H线路工程纵断面图I桥工程地质纵断面图J隧道工程地质纵断面图1、总则1.0.1为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。1.0.2本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。1.0.3本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。1.0.4岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。1.0.5本规定以外的图例图示可在相关的技术标准及手册中查找采用。2、岩土工程勘察图例地质年代2.1.1在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，女如Jn（侏罗系下统南园组3组）、JS1（侏罗系中统沙溪庙组第一段）22.1.2地质年代符号表符号说明备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Qi第四系下更新统岩层见省标土的图例岩石的图例及符号2.3.1岩石图例、第四系分层及成因符号2.4.1第四系成因符号成因符号说明备注Qml人工堆积Qal冲积Qpl洪积Qdl坡积Qel残积Qeol风积Ql湖积Qsef泥石流堆积Qh沼泽沉积Qm海相沉积Qmc海陆父互沉积Qgl冰积Qfgl冰水沉积Qb火山沉积Qdel滑坡堆积Qcol崩积Qo生物沉积Qch化学沉积Qpr成因不明沉积地层代号2.5.1在平面图、剖面图及柱状图需要注写地层代号，岩石的地层代号由地质时代、岩石符号组成，两者用“-”相连，地质年代应符合图例。如：J2s-Ms（侏罗系中统沙溪庙组泥岩）、Tj3-Ls（三叠系下统嘉陵江组第三段灰岩）。土层的地层代号由地质时代、第四系成因组成,当第四系成因有多种时可用“+”相连表示，如Qel+dl（第四系全新统残坡积）、如Qal+pl43（第四系更新统冲洪积）探槽平面图左上角为坐标定位点勘察工作图例图例说明使用范围备注ZY5宀285.6018.5011720_孔口标咼钻孑L编号孔深土层厚度平面图取土样钻孔平面图圆圈直径4mm取岩样钻孔平面图圆圈直径4mm取水样钻孔平面图圆圈直径4mm探井平面图坐标定位点注水试验钻孔平面图圆圈直径4mm抽、提水试验钻孔平面图圆圈直径4mm压水试验钻孔平面图圆圈直径4mm渗水试坑平面图动力触探试验孔平面图标准贯入试验孔平面图波速测试孔平面图圆圈直径4mm,圆圈内有其他符号，“▼”可放在圆圈的下方圆圈直径4mm,圆圈内有其他符号，“▲”可放在圆圈的下方圆圈直径4mm,当圆圈内有其他符号，“〜”可放在圆圈的上面或下面长期观测孔平面图圆圈直径4mm水平岩层平面图地质图例备注图例说明使用范围岩层产状倾向、倾角（视倾角）剖面图当剖面图纵横比例不一应按纵横比换算视倾角绘制岩注则使用按纵横一致的视倾角。-.^7地下水位线剖面图地下水稳定水位线及标咼柱状图地层界线剖面图地层界线平面图推测地层界线平面图剖面图不整合界线柱状图、剖面图阶地分界线锯齿数量代表阶地数量平面图工程地质分区界线使用0.7mm线条平面图剖面图、柱状图强风化带底界m孙3中风化带底界微风化带底界岩层产状剖面图、柱状图剖面图、柱状图平面图尺寸同上尺寸同上8肿尺寸同上溶蚀洼地平面图倒转岩层产状裂隙产状垂直裂隙产状背斜向斜正断层逆断层平推断层断层破碎带尺寸同上平面图平面图平面图平面图平面图平面图平面图平面图平面图尺寸同上尺寸同上二三一-〔二一二一=3二斜坡平面图洪积扇平面图溶洞平面图落水洞平面图漏斗平面图图例说明备注A三角点V小三角点□导线点工程建（构）筑物及常用建筑总图图例3、岩土工程勘察图示一般规定3.1.1图纸幅面规格与图纸编排3.1.1.1图纸幅面图纸幅面及图框尺寸应符合表3.1.1.1的规定，图纸的装订边宜留25mm,图框外白边10mm。表3.1.1.1图纸常用幅面A0A1A2A3A4bXl841X1189594X841420X594297X420210X2973.1.1.2当图纸内容用标准不能放下时，图纸的长边可加长，长边加长应符合表的模数。表3.1.1.2图纸长边加长尺寸（mm）幅面尺寸长边尺寸长边加长后的尺寸A011891486163517831932208022302378A1841105112611471...
