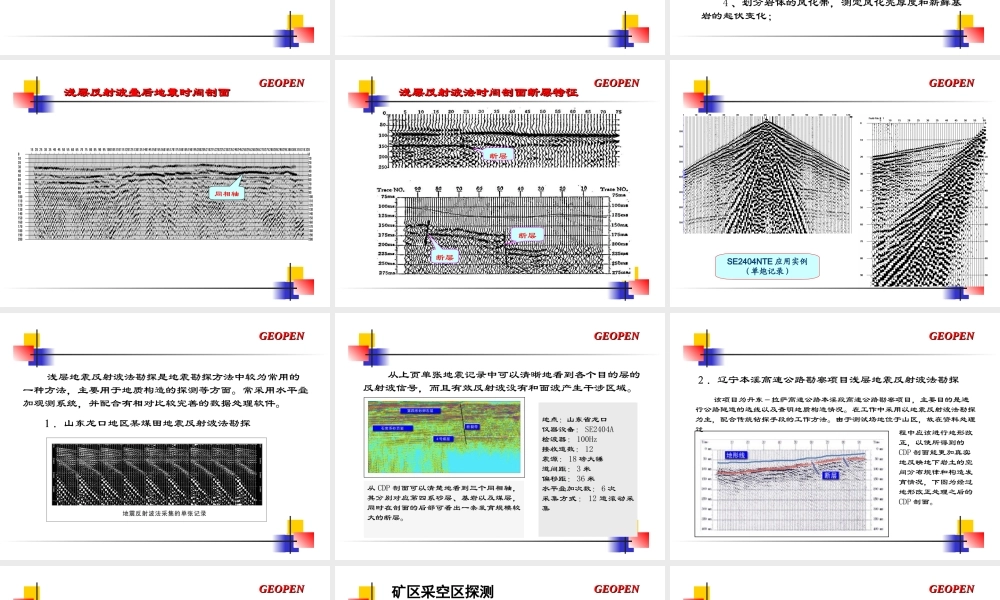

GEOPENGEOPEN物探技术在工程勘察中的应用物探技术在工程勘察中的应用 GEOPENGEOPEN讲解纲要 地震波类勘探技术的典型应用 超声波类探测技术的典型应用 电磁波法勘探及其应用 电法勘探及其应用 电磁法勘探及其应用GEOPENGEOPEN浅层地震波勘探简介浅层地震波勘探简介 浅层地震勘探作为工程勘探的一种物探方法，主要通过研究人工激发的地震波在岩、土介质中的传播规律，以探测浅部地层和构造的分布 , 进而完成覆盖层界面形态勘查，基岩风化带及起伏情况探查，场地内构造的发育状况及展布方向，场地不良地质情况调查等。该方法具有测试精度高，施工较为简便，资料解释自动化程度高等特点。特别是近年来发展起来的地震勘探仪器，其动态范围可达120dB 以上，这满足了浅层地震仪器信号的动态范围，同时由于施工场地限制，采用增强地震仪这一功能，使地震振源问题大大简化，只采用一般的大锤即可完成勘探，这大大拓宽了该方法的使用条件。 GEOPENGEOPEN…反射波浅层地震波勘探的工作示意图浅层地震波勘探的工作示意图 瑞雷面波折射波声波SE2404Ep 综合工程探测仪检波器GEOPENGEOPEN浅层地震波勘探的工作步骤浅层地震波勘探的工作步骤 1 、观测系统设计 2 、野外数据采集 3 、室内数据处理分析 4 、地质解译 5 、提交报告GEOPENGEOPEN浅层反射波法勘探浅层反射波法勘探GEOPENGEOPEN浅层反射波法勘探的用途 浅层反射波法勘探的用途 浅层反射波法的物理前提：两层介质的波阻抗不同，即 ρV( 密度与速度的乘积 ) 不同。 地震波浅层反射法，可用以解决下列问题 1 、测定覆盖层的厚度，确定基岩的埋深和起伏变化； 2 、追索断层破碎带、裂隙密集带以及不整合面； 3 、研究岩石的弹性性质，即测定岩石的动力弹性模量和动泊松比； 4 、划分岩体的风化带，测定风化壳厚度和新鲜基岩的起伏变化； GEOPENGEOPEN浅层反射波叠后地震时间剖面浅层反射波叠后地震时间剖面同相轴GEOPENGEOPEN浅层反射波法时间剖面断层特征浅层反射波法时间剖面断层特征断层断层断层GEOPENGEOPEN SE2404NTE 应用实例（单炮记录）GEOPENGEOPEN 浅层地震反射波法勘探是地震勘探方法中较为常用的一种方法，主要用于地质构造的探测等方面。常采用水平叠加观测系统，并配合有相对比较完善的数据处理软件。 １．山东龙口地区某煤田地震反射波法勘探 GEOPENGEOPEN地点：山东省龙口仪器设备： SE2404A检波器： 100Hz接收道数： 12震源： 18...
