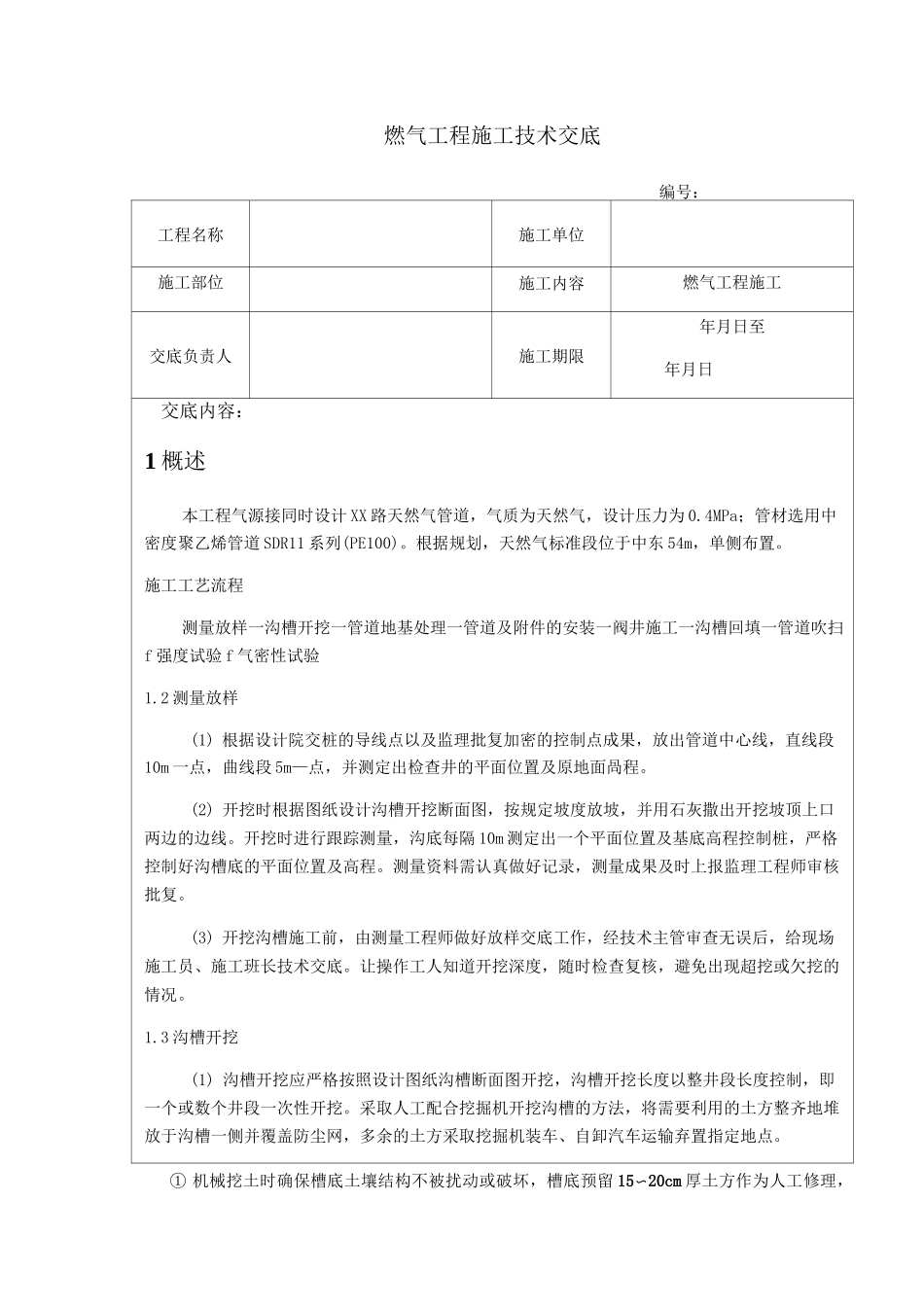

燃气工程施工技术交底编号：工程名称施工单位施工部位施工内容燃气工程施工交底负责人施工期限年月日至年月日交底内容：1概述本工程气源接同时设计XX路天然气管道，气质为天然气，设计压力为0.4MPa；管材选用中密度聚乙烯管道SDR11系列(PE100)。根据规划，天然气标准段位于中东54m，单侧布置。施工工艺流程测量放样一沟槽开挖一管道地基处理一管道及附件的安装一阀井施工一沟槽回填一管道吹扫f强度试验f气密性试验1.2测量放样(1)根据设计院交桩的导线点以及监理批复加密的控制点成果，放出管道中心线，直线段10m一点，曲线段5m—点，并测定出检查井的平面位置及原地面咼程。(2)开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。测量资料需认真做好记录，测量成果及时上报监理工程师审核批复。(3)开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。1.3沟槽开挖(1)沟槽开挖应严格按照设计图纸沟槽断面图开挖，沟槽开挖长度以整井段长度控制，即一个或数个井段一次性开挖。采取人工配合挖掘机开挖沟槽的方法，将需要利用的土方整齐地堆放于沟槽一侧并覆盖防尘网，多余的土方采取挖掘机装车、自卸汽车运输弃置指定地点。①机械挖土时确保槽底土壤结构不被扰动或破坏，槽底预留15〜20cm厚土方作为人工修理，以免基底土壤被扰动。如遇局部超挖或发生扰动，换填砂垫层夯实，夯实厚度不大于15cm。②挖出的土方应妥善安排堆放位置，堆土应堆在距槽边1米以外，堆土高度不超过1.5m,以确保沟槽边坡的稳定和施工安全。由于下管的需要或施工环境、交通条件等限制，沟槽侧边堆不完时,应在适当地点选择堆土场所，并合理安排运土路线。弃土应及时外运，以免影响交通。③管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。④挖掘天然气管沟(坑)时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。⑤沟槽开挖完成进行验槽，并做好记录，经监理检验合格后再进行下道工序。沟槽开挖的允许偏差序号检查项目允许偏差(mm)检查数量检查方法范围点数1槽底咼程土方±20两井之间3用水准仪测量石方+20、-2002槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺量测，每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺量测，每侧计3点1.4管道地基处理(1)管沟底要挖平，必须是原土层或者是砂垫层换填夯实，换土夯实时厚度不小于15cm。(2)开挖时如有建筑垃圾要换土处理，不能有砖砾和石头，防止刮伤燃气管道。换土采用100〜150mm厚的细土或砂垫层。1.5管道及附件的安装管道敷设前应先对管材和管材元件进行验收；管道元件制造单位应在产品设计定型时进行焊接工艺评定，安装单位应对制造单位的焊接工艺评定进行验证，验证项目为焊接工艺评定的全部项目。1.5.1管材、管件的验收(1)本工程采用的中密度聚乙烯管应符合现行国家标准《燃气用埋地聚乙烯(PE)管道系统第1部分：管材》(GB15558.1-2008)；采用的PE管件应符合《燃气用埋地聚乙烯(PE)管道系统第2部分：管件》(GB15558.2-2005)的要求。管材和管件的牌号和材质应一致。(2)检查产品有无出厂合格证，出厂检验报告。(3)对外观进行检查。检查管材内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均匀等。(4)长度检查。管的长度应均匀一致，误差不超过正负20mm。逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。凡长短不同的管材，在未查明原因前应不予验收。(5)燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。(6)不圆度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。(7)管材直径和璧厚的检查。管材直径的检查用圆周尺进行，测其两端的直...
