高压电动机检修标准VIP免费

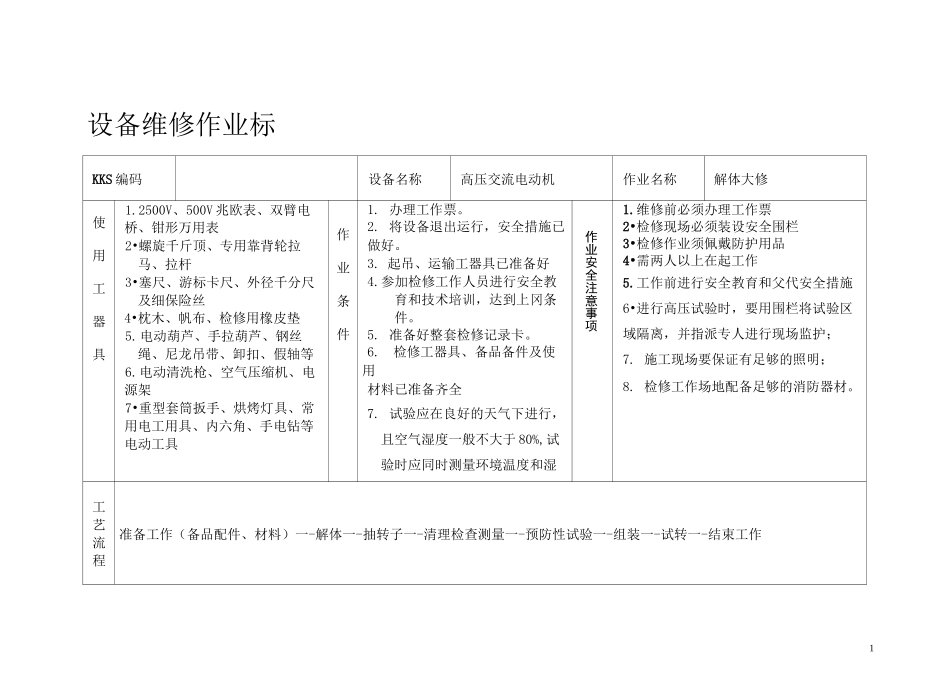

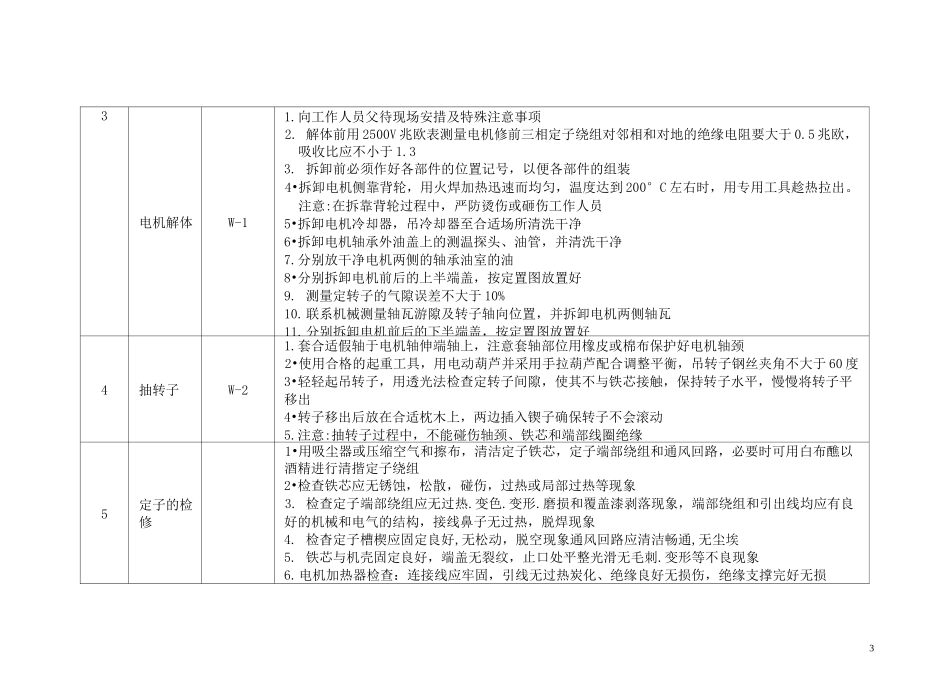

1设备维修作业标KKS编码设备名称高压交流电动机作业名称解体大修使用工器具1.2500V、500V兆欧表、双臂电桥、钳形万用表2•螺旋千斤顶、专用靠背轮拉马、拉杆3•塞尺、游标卡尺、外径千分尺及细保险丝4•枕木、帆布、检修用橡皮垫5.电动葫芦、手拉葫芦、钢丝绳、尼龙吊带、卸扣、假轴等6.电动清洗枪、空气压缩机、电源架7•重型套筒扳手、烘烤灯具、常用电工用具、内六角、手电钻等电动工具作业条件1.办理工作票。2.将设备退出运行，安全措施已做好。3.起吊、运输工器具已准备好4.参加检修工作人员进行安全教育和技术培训，达到上冈条件。5.准备好整套检修记录卡。6.检修工器具、备品备件及使用材料已准备齐全7.试验应在良好的天气下进行，且空气湿度一般不大于80%,试验时应同时测量环境温度和湿作业安全注意事项1.维修前必须办理工作票2•检修现场必须装设安全围栏3•检修作业须佩戴防护用品4•需两人以上在起工作5.工作前进行安全教育和父代安全措施6•进行高压试验时，要用围栏将试验区域隔离，并指派专人进行现场监护；7.施工现场要保证有足够的照明；8.检修工作场地配备足够的消防器材。工艺流程准备工作（备品配件、材料）一-解体一-抽转子一-清理检查测量一-预防性试验一-组装一-试转一-结束工作2设备维修作业标KKS编码设备名称高压压交流电动机作业名称解体大修序号作业步骤质检点工作内容1准备工作1.办理工作票，确认工作票所载安全措施已正确执行2.确认作业条件已满足3.进入工作现场穿工作服戴好安全帽，咼空作业系好安全带4.开工前，工作负责人要向工作班成员详细父待现场安全措施及注意事项5•明确工作范围，并装设围栏2电机拆运至检修现场1.核对电机编号并抄录铭牌，将待拆动的部件做好相应的标记2.拆开电机电源接线，并将电缆头三相短路接地并做好电缆防护措施3.拆开电动机加热器电源引线4.拆开电动机测温元件引线并作好对应标记5.拆开电动机本体外壳接地线6•拆开中心点盒内CT二次引线。（拆前做好引线标记）7.通知相关机械班组拆开靠背轮及地脚螺丝、垫片并做好回装记号8•仔细检查,确认电动机与外部无任何机械及电气连接9•联系起重人员起吊电机，搬运至检修现场，放平稳垫好枕木10.建立工作区，设置围栏并挂告示牌33电机解体W-11.向工作人员父待现场安措及特殊注意事项2.解体前用2500V兆欧表测量电机修前三相定子绕组对邻相和对地的绝缘电阻要大于0.5兆欧，吸收比应不小于1.33.拆卸前必须作好各部件的位置记号，以便各部件的组装4•拆卸电机侧靠背轮，用火焊加热迅速而均匀，温度达到200°C左右时，用专用工具趁热拉出。注意:在拆靠背轮过程中，严防烫伤或砸伤工作人员5•拆卸电机冷却器，吊冷却器至合适场所清洗干净6•拆卸电机轴承外油盖上的测温探头、油管，并清洗干净7.分别放干净电机两侧的轴承油室的油8•分别拆卸电机前后的上半端盖，按定置图放置好9.测量定转子的气隙误差不大于10%10.联系机械测量轴瓦游隙及转子轴向位置，并拆卸电机两侧轴瓦11.分别拆卸电机前后的下半端盖，按定置图放置好4抽转子W-21.套合适假轴于电机轴伸端轴上，注意套轴部位用橡皮或棉布保护好电机轴颈2•使用合格的起重工具，用电动葫芦并采用手拉葫芦配合调整平衡，吊转子钢丝夹角不大于60度3•轻轻起吊转子，用透光法检查定转子间隙，使其不与铁芯接触，保持转子水平，慢慢将转子平移出4•转子移出后放在合适枕木上，两边插入锲子确保转子不会滚动5.注意:抽转子过程中，不能碰伤轴颈、铁芯和端部线圈绝缘5定子的检修1•用吸尘器或压缩空气和擦布，清洁定子铁芯，定子端部绕组和通风回路，必要时可用白布醮以酒精进行清揩定子绕组2•检查铁芯应无锈蚀，松散，碰伤，过热或局部过热等现象3.检查定子端部绕组应无过热.变色.变形.磨损和覆盖漆剥落现象，端部绕组和引出线均应有良好的机械和电气的结构，接线鼻子无过热，脱焊现象4.检杳定子槽楔应固定良好,无松动，脱空现象通风回路应清洁畅通,无尘埃5.铁芯与机壳固定良好，端盖无裂纹，止口处平整光滑无毛刺.变形等不良现象6.电机加热器检查：连接线应牢固，引线无过热炭化、绝缘良好无损伤，绝缘支撑完好无损46转子的检修1.用非金...
