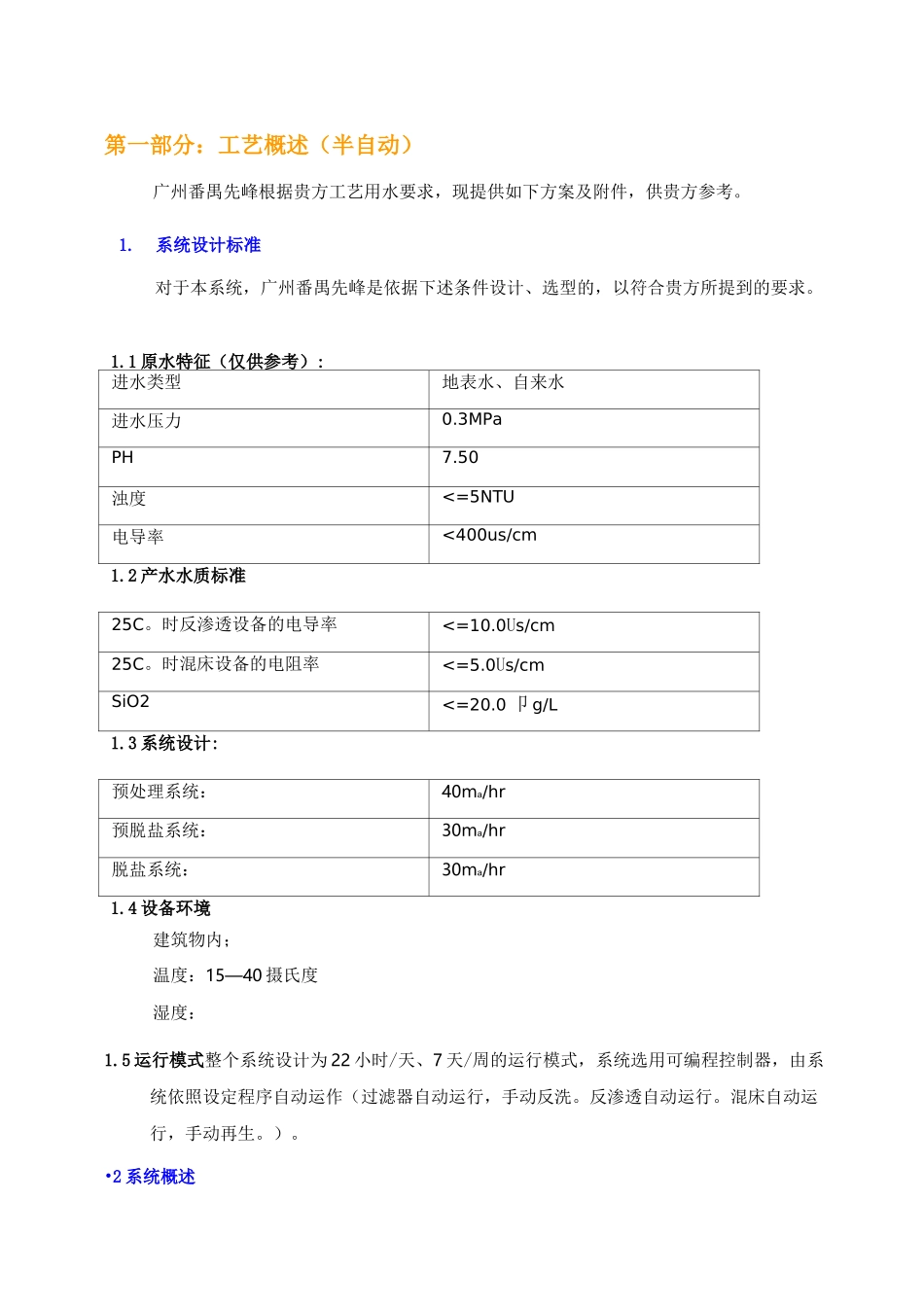

第一部分：工艺概述（半自动）广州番禺先峰根据贵方工艺用水要求，现提供如下方案及附件，供贵方参考。1.系统设计标准对于本系统，广州番禺先峰是依据下述条件设计、选型的，以符合贵方所提到的要求。1.1原水特征（仅供参考）:进水类型地表水、自来水进水压力0.3MPaPH7.50浊度<=5NTU电导率<400us/cm1.2产水水质标准25C。时反渗透设备的电导率<=10.0Us/cm25C。时混床设备的电阻率<=5.0Us/cmSiO2<=20.0卩g/L1.3系统设计:预处理系统：40ma/hr预脱盐系统：30ma/hr脱盐系统：30ma/hr1.4设备环境建筑物内；温度：15—40摄氏度湿度：1.5运行模式整个系统设计为22小时/天、7天/周的运行模式，系统选用可编程控制器，由系统依照设定程序自动运作（过滤器自动运行，手动反洗。反渗透自动运行。混床自动运行，手动再生。）。•2系统概述原水池（用户自备）-原水泵（1用1备）-机械过滤器（1台）-活性碳过滤器（1台）-阻垢剂系统-20、5卩微过滤器（各1台）-换热器-高压泵（1台）-反渗透系（配清洗系统）-一级纯水箱T纯水输送泵（1用一备）-混合离子交换器（2套配再生系统）-纯水箱（用户自备）本方案是广州番禺先峰有限公司根据贵方工艺用水要求而专门设计的。系统包括如下部分:口过滤预处理系统口反渗透预脱盐系统口混床深度脱盐系统2.1预处理系统预处理系统包括原水泵、机械过滤器、活性碳过滤器、20pm、5pm微过滤器、换热器。1）原水泵：原水泵为后续的机械过滤器提供必要的运行压力。2）机械过滤器：（1台）机械过滤器的主要用途就是去除原水中的悬浮杂质及胶体。罐体内置两层滤料：大粒状石英砂，精细石英砂。原水流经各层滤料，原水中含有的绝大部分悬浮杂质及大部分胶体被滤除。其产水指标可达到：浊度＜2。多介质过滤器在连续运行一定时间后，滤料层会被污染，其表现为：污染指数超标或进出水压差超标。机械过滤器采用半自动控制方式，自动运行，滤料层被污染，其产品水水质超出设定标准或产水水量降低时，手动反洗。3）活性碳过滤器：（1台）活性碳过滤器的主要用途是去除原水中的余氯及吸附大部分有机物。活性碳过滤器内置两层层滤料：大粒状石英砂，优质颗粒状活性碳滤料。原水流经活性碳过滤器活性碳滤层，原水中含有的绝大部分余氯成分及大部分有机胶体被活性炭滤层吸附过滤。产水指标可达到：余氯＜0.1PPM。活性碳过滤器在连续运行一定时间后，滤料层会被污染，其表现为：活性碳过滤器进出水压差超标。活性碳过滤器采用半自动控制方式，自动运行，当活性碳过滤器滤料层被污染，其出水水质超出设定标准或产水水量降低时，手动反洗。活性碳过滤器活性炭滤料在运行到饱和状态，活性碳过滤器将失去功效。此时应及时更换，避免后续设备损伤。一般活性炭滤料建议每年更换一次。4）阻垢剂投加系统：阻垢剂加药装置采用美国LMI公司生产的计量泵。广州番禺先峰认为可通过加药阻垢的方法代替软化装置，二者的优缺点如下：加药阻垢装置可连续自动运行；而软化装置由于存在树脂再生问题，所以为非连续运行，只能通过两用一备来实现连续运行，但势必造成成本增加。软化器对去除硬度物质的效果要比加药阻垢装置好，但硬度物质结垢后较易清洗。阻垢剂还可以防止水中的偏硅酸在反渗透膜处结垢。由于偏硅酸无电性，在反渗透膜也不易去除。而对此，软化无能为力。加药阻垢装置相对于软化器运行成本低，占地面积小。5）20、5pm微过滤器：（各1台）20、5pm微过滤器的主要用途就是去除原水中大于20和5微米的固体颗粒，减少反渗透膜件堵塞或划伤，延长其使用寿命。微过滤器内置喷熔滤芯，水流经微过滤器滤芯，水流水体中含有的绝大部分大于5微米的固体颗粒直接滤除。运行一定时间后，滤芯阻力将逐渐增大，通水量降低。当微过滤器进出水压差达到10PSI时，应及时更换滤芯，以保证后续设备正常运行。喷熔滤芯为一次性产品，请勿尝试恢复使用。6）换热器：（1台）当进水水温较低时，换热器将水温升温至25度。2.2预脱盐系统预脱盐系统包括：反渗透设备（1套），CIP装置，一级纯水水箱，一级纯水输送泵。1）反渗透设备：反渗透设备主要用途就是去除水流水体中大部分离子成分和绝大部分胶体，达到纯化水质目的。...
