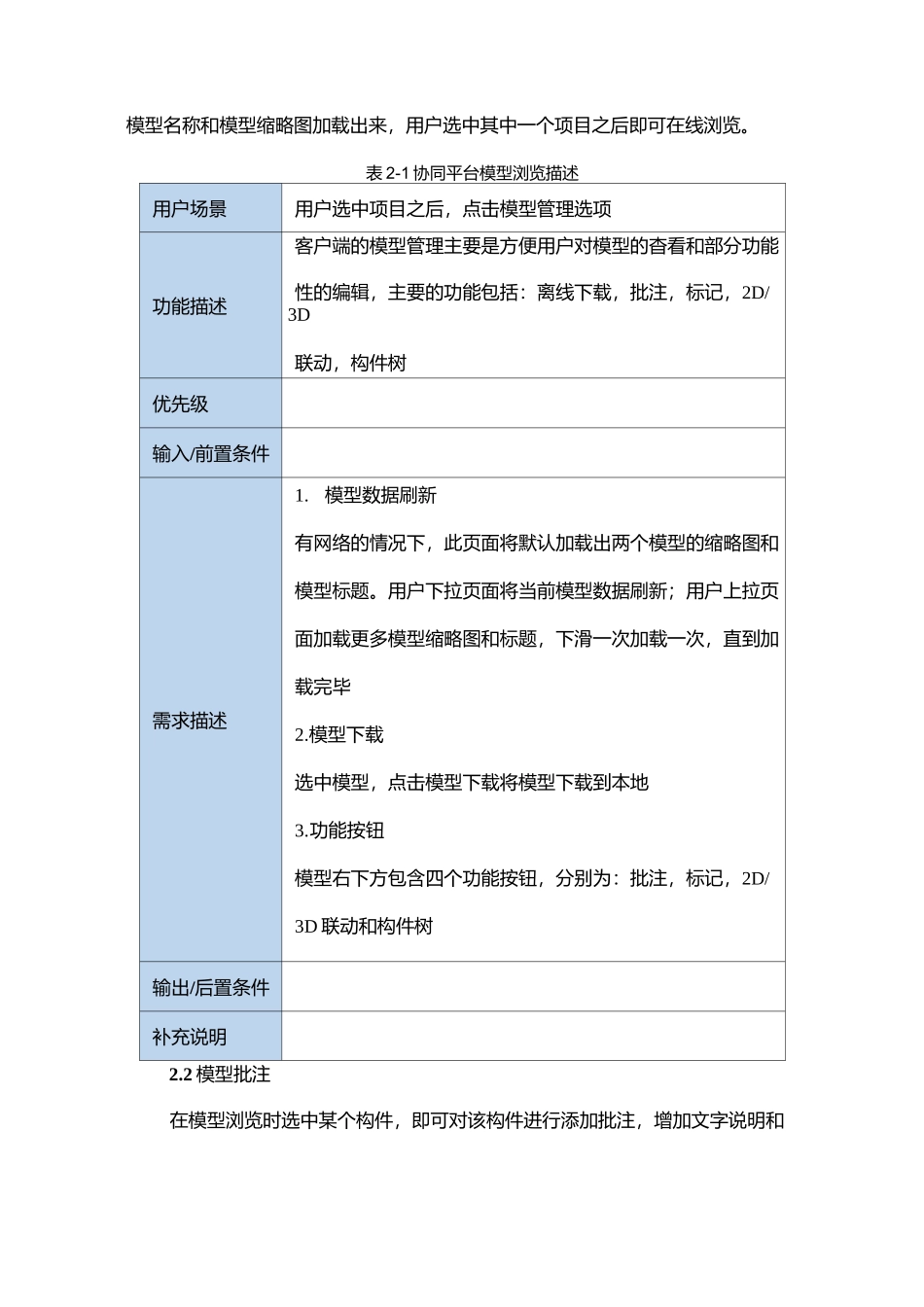

模型变更与维护工作要求与标准1.模型的创建、变更及审核各参建方BIM工作开展前，BIM咨询单位将对BIM模型命名规则、项目文档管理标准、模型查分管理标准、模型图形管理标准、模型单位坐标设置规则和模型信息管理标准等进行明确。在BIM实施过程中，BIM咨询单位对各阶段、各专业BIM模型进行实时督促并检查各参建单位运用BIM技术完成相关专业的模型创建及深化、管线综合、应用模拟等工作，并按照BIM建模标准、建模深度、BIM模型数据交换标准及模型信息交互标准，按时间节点对各参建方的BIM模型进行抽检与验收，并对模型抽检与模型验收情况及问题跟踪进行记录与管理；督促各参建方按要求提交模型、资料等，并对相关资料进行分类归档管理。其模型抽检记录表模型验收记录表如下：表1-1模型检查记录表序号F模型名称模型问题问题跟□dr踪检查人被检查人备注表1-2模型验收记录表序号衣模型名称验收结果模型验收单位模型提供单位备注2.基于协同管理平台的模型管理2.1模型浏览在登陆协同平台web端或客户端APP之后，通过无线网络将账户下的所有模型名称和模型缩略图加载出来，用户选中其中一个项目之后即可在线浏览。表2-1协同平台模型浏览描述用户场景用户选中项目之后，点击模型管理选项功能描述客户端的模型管理主要是方便用户对模型的杳看和部分功能性的编辑，主要的功能包括：离线下载，批注，标记，2D/3D联动，构件树优先级输入/前置条件需求描述1.模型数据刷新有网络的情况下，此页面将默认加载出两个模型的缩略图和模型标题。用户下拉页面将当前模型数据刷新；用户上拉页面加载更多模型缩略图和标题，下滑一次加载一次，直到加载完毕2.模型下载选中模型，点击模型下载将模型下载到本地3.功能按钮模型右下方包含四个功能按钮，分别为：批注，标记，2D/3D联动和构件树输出/后置条件补充说明2.2模型批注在模型浏览时选中某个构件，即可对该构件进行添加批注，增加文字说明和添加附件等。拍照上传功能也是再此处实现。表2-2协同平台模型批注描述用户场景用户进入模型管理，点击某个模型进行在线浏览功能描述1.用户选中模型当中某个构件，然后对构件信息进行问题描述2.及时将问题派送给专人处理3.上传附件，可现场拍照上传4.显示该问题回话列表优先级输入/前置条件需求描述1.批注添加用户在模型浏览过程中，点击批注按钮，添加批注。选中模型中某个构件之后弹出输入框，将问题描述在文本框当中，点击保存即完成批注保存，点击取消即取消此次批注。2.上传附件在批注列表当中，点击附件按钮，弹出上传框，可选择模型标记作为附件或从本地上传文件作为附件。3.指派相关人员处理批注编写完成之后，选择项目团队中某成员，即将此问题通过邮件的形式发送到团队成员邮箱中。4.显示会话列表点击屏幕左中按钮弹出会话列表。5.删除功能删除只能为批注的发起者删除，且超过两小时的批注不能被删除。点击删除按钮之后弹出确认框，点击确认即将该批注删除，点击取消即放弃删除该批注。若超过两小时之后点击删除批注，弹出超过两小时不能删除的警告框。输出/后置条件补充说明在批注页下方有回到主页按钮，点击此按钮回到主页1)模型标记模型标记是指在页面模型的展示时将某个视角下的模型进行截图表示，接着对模型进行画笔的直接勾画，并输入文字操作等。其中，勾画的画笔颜色可选，文本框样式可选，字体大小可选，同时可以擦除勾画的笔迹记录。变更模型要求全部使用模型标记功能，在模型中进行区分标记。变更模型标记为“**年**月**日变更，”并在汇报时使用蓝色填色进行区分。说明：此功能仅对revit模型有效。表2-3协同平台模型标记描述用户场景用户选中某个模型之后点击标记图标功能描述1.用户对当前模型状态进行截图2.用户对模型截图的直接勾画和文字输入3.画笔颜色和样式可选，文字颜色和样式可选，文本输入框可选4.web端标记和手机端批注保持同步优先级输入/前置条件需求描述1.用户点击标记按钮之后，会将模型的当前状态截图保存，用户通过画笔在模型当中直接勾画，同时在文本框当中输入文本，点击保存即完成标记的保存，点击取消即放弃该次标记。2•文本输入框可选，画笔可选，文本颜色可选输出/后置...
