超音速火焰喷涂技术方案VIP免费

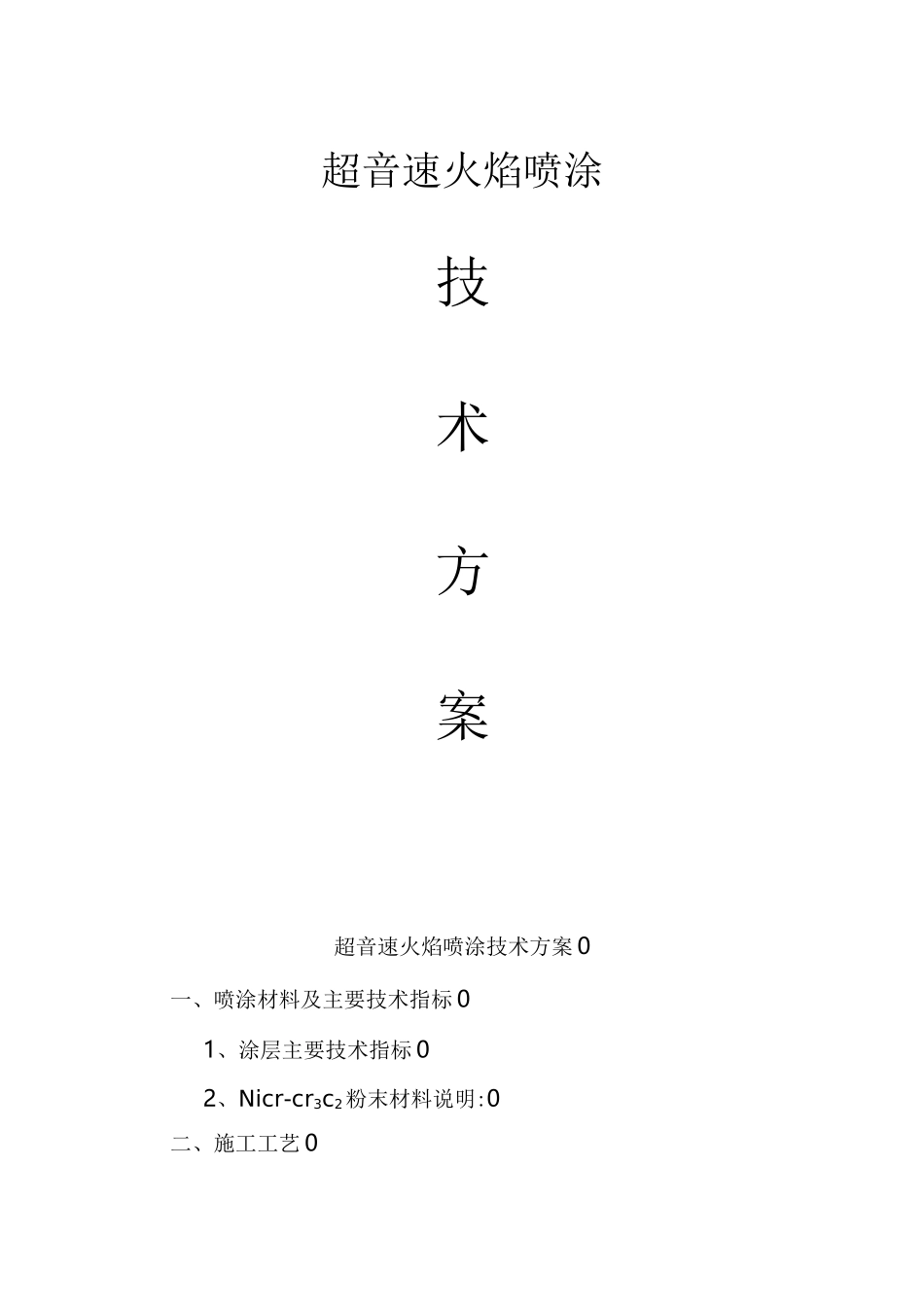

超音速火焰喷涂技术方案_第1页
1/8

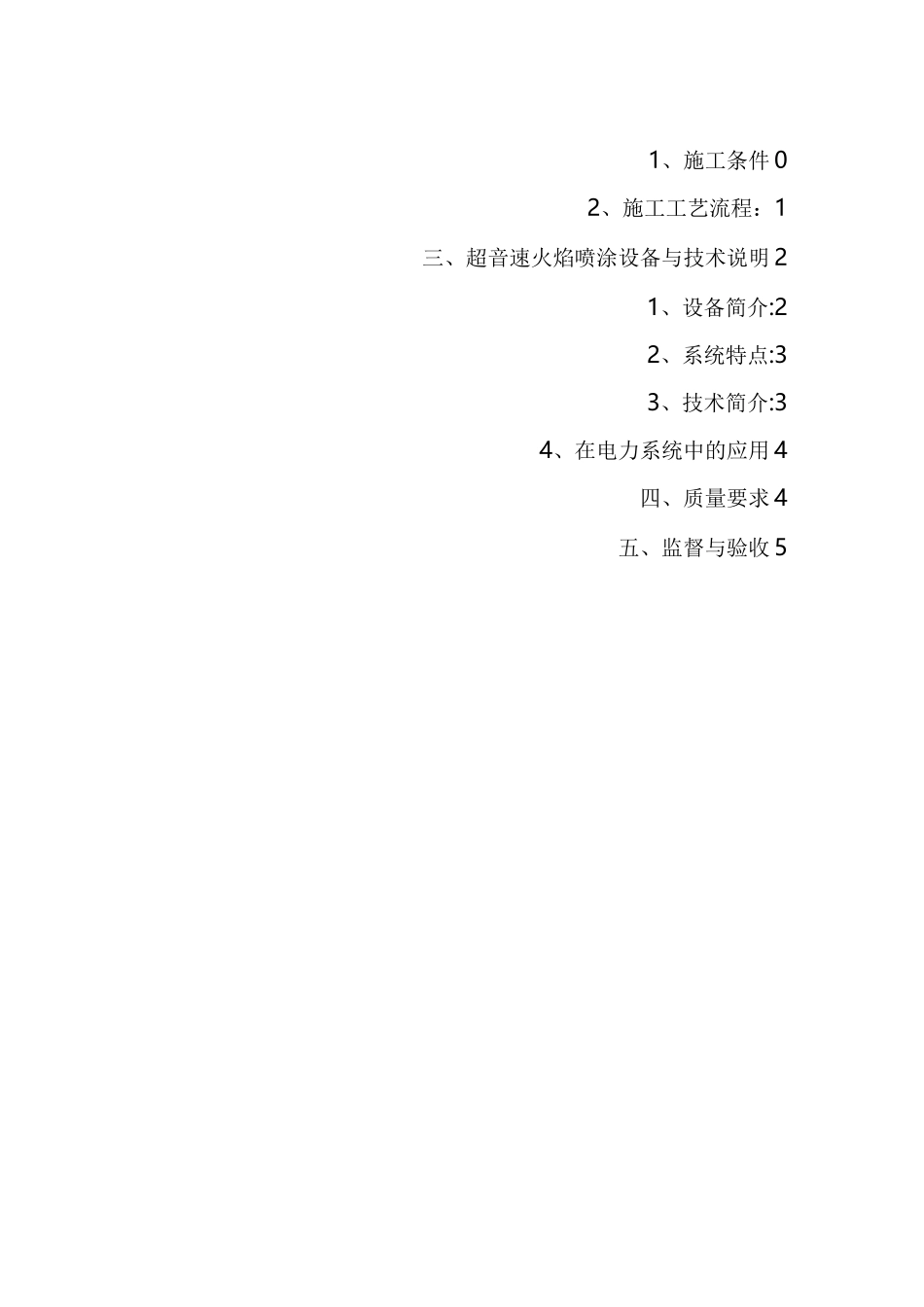

超音速火焰喷涂技术方案_第2页
2/8

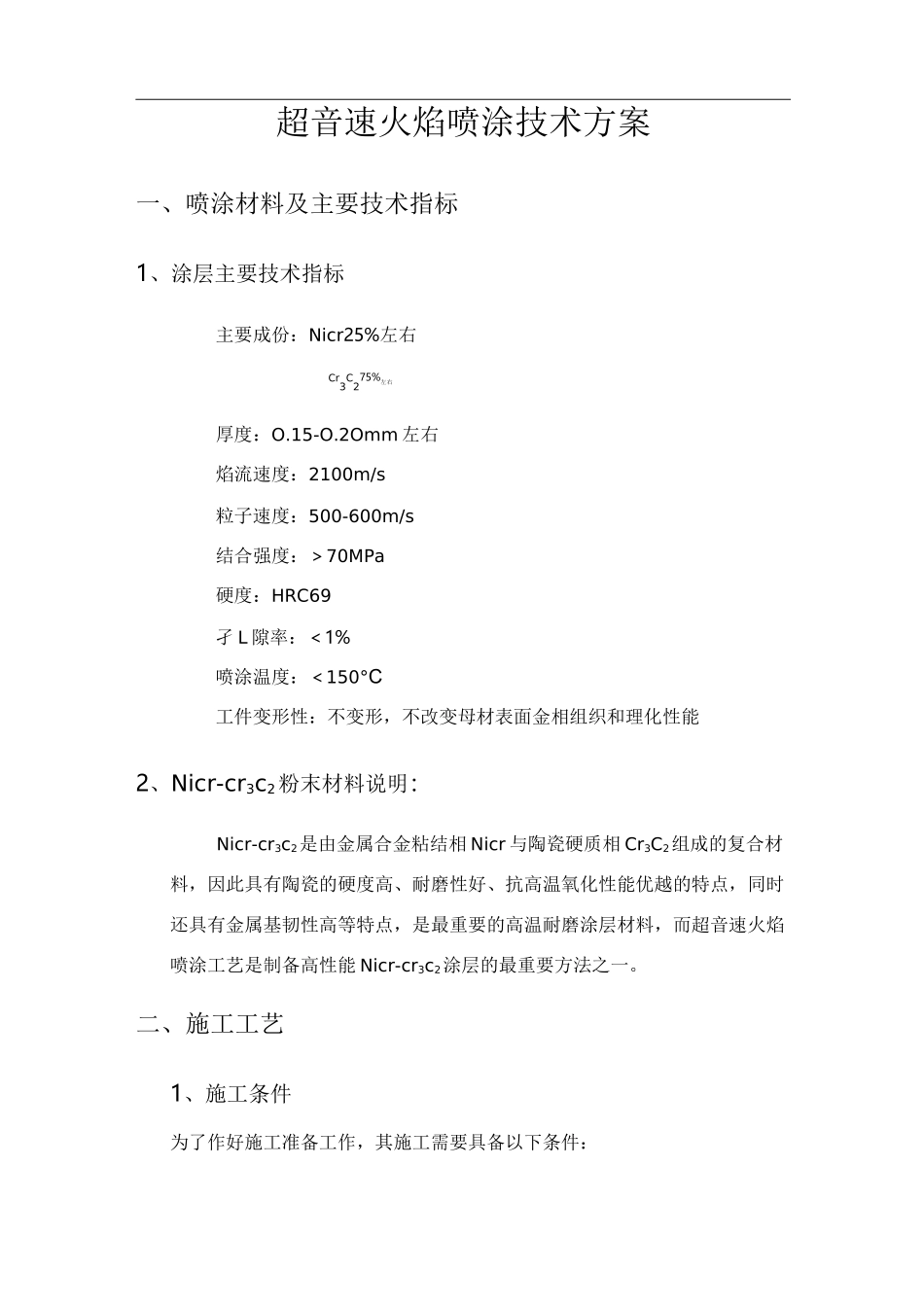

超音速火焰喷涂技术方案_第3页
3/8
超音速火焰喷涂技术方案超音速火焰喷涂技术方案0一、喷涂材料及主要技术指标01、涂层主要技术指标02、Nicr-cr3c2粉末材料说明:0二、施工工艺01、施工条件02、施工工艺流程:1三、超音速火焰喷涂设备与技术说明21、设备简介:22、系统特点:33、技术简介:34、在电力系统中的应用4四、质量要求4五、监督与验收5超音速火焰喷涂技术方案一、喷涂材料及主要技术指标1、涂层主要技术指标主要成份:Nicr25%左右Cr3C275%左右厚度:O.15-O.2Omm左右焰流速度:2100m/s粒子速度:500-600m/s结合强度:>70MPa硬度:HRC69孑L隙率:<1%喷涂温度:<150°C工件变形性:不变形,不改变母材表面金相组织和理化性能2、Nicr-cr3c2粉末材料说明:Nicr-cr3c2是由金属合金粘结相Nicr与陶瓷硬质相Cr3C2组成的复合材料,因此具有陶瓷的硬度高、耐磨性好、抗高温氧化性能优越的特点,同时还具有金属基韧性高等特点,是最重要的高温耐磨涂层材料,而超音速火焰喷涂工艺是制备高性能Nicr-cr3c2涂层的最重要方法之一。二、施工工艺1、施工条件为了作好施工准备工作,其施工需要具备以下条件:①电源:380V20KW三相交流电②冷却方式:水冷(到工作面时工作压力大于0・2MPa)③空气压力及流量:0.75MPa440L/min④丙烷、氧气、氮气、氢气等⑤喷涂工件的位置离主机放置位置的距离不超过15m⑥提供施工部位所需的脚手架2、施工工艺流程:表面预处理一喷砂作业一喷涂作业一预测厚度一自查、清场2.1表面预处理、喷砂作业:采用14目-16目金刚砂对工件表面进行喷砂,喷砂结束后,经厂方水压实验,如有漏水现象必须重复以上步骤进行修复处理,直至喷砂后无缺陷,达到表面干燥、无灰尘,表面清洁度达到GB8923中规定的“Sa3.0”级,露出金属光泽,表面粗糙度达到GB11373中规定的“RZ50-90口m”。2.2喷涂作业:①将设备系统安装到位,打开气源,将控制柜的电源接上交流220V电源。同时,启动冷却循环水系统。②确定氢气已同系统连接并打开,压力设定为O.35MPa。按下“净化”按钮2〜3秒,清洗喷枪内膛。并检查有无漏水的情况发生。如有,必须先拆下喷枪,查找原因并将其排除。再次将喷枪装上,重复按下“净化”按钮,直至无漏水情况发生。③按下“点火”按钮1〜2秒,检查点火发生器有无放电现象。如无,查找故障原因,并排除。重复按下“点火”,直至见到放电现象。④将两位旋钮旋至“预热”一侧。⑤按下“启动”按钮,直至点火成功。如点火失败,重复启动。⑥待超音速火焰在设定参数下稳定后,将两位旋钮旋至“喷涂”一侧,同时调节送粉器至适当参数。⑦开始对喷砂后的工作面进行喷涂作业,涂层表面要求平整、光洁、致密、均匀,且和基体结合完好,无起皮、开裂、麻面、脱落等缺陷,过渡区与母材光滑过度,无台阶存在,基材不变形,孔隙率低于1%。2.3预测厚度:用测厚仪对金属热喷涂涂层进行测量,保证涂层厚度均匀,并达到规定要求。2.4自查:施工结束后进行自查,对不合格处进行修整三、超音速火焰喷涂设备与技术说明1、设备简介:DF-3000超音速火焰喷涂系统是通过高压燃料气体与氧气燃烧产生超音速火焰而实现喷涂的,该系统1999年由美国尤尼克公司开发生产,经过8年多的使用考核,实践证明该系统制备的涂层其性能达到或超过用一般HVOF系统制备的同类涂层的性能。系统工作可靠稳定,适用于喷涂金属陶瓷、金属及合金涂层,涂层致密、结合性能优异。用该系统制备的镍基自熔合金涂层在喷态下涂层显微硬度超过了喷焊涂层的硬度。该系统制备的硬质合金涂层和镍基自熔合金复合涂层经在多种恶劣工矿条件(如电力、石油、冶金等领域)下使用考核证明,涂层的使用可以显著提高产品的附加价值,延长使用寿命,可获得显著的经济效益和社会效益。该系统由DF-3000型喷枪、DF-3000型控制柜和送粉器及冷却系统构成。本系统通过氧气和燃气燃烧产生超音速火焰。可使用的燃气包括丙烷和丙烯,氧气助燃气体,空气和水为冷却介质,送粉气体可以使用氮气或氩气。在整个点火过程中,加入氢气,使点火更易实现。2、系统特点:①DF-3000型超音速火焰喷涂系统采用先进的PLC控制,可靠性高;②本系统使用的气体(包括氧气、燃气、送粉气)压力与流量,可以...
