银行系统的安全设计与网络拓扑图VIP免费

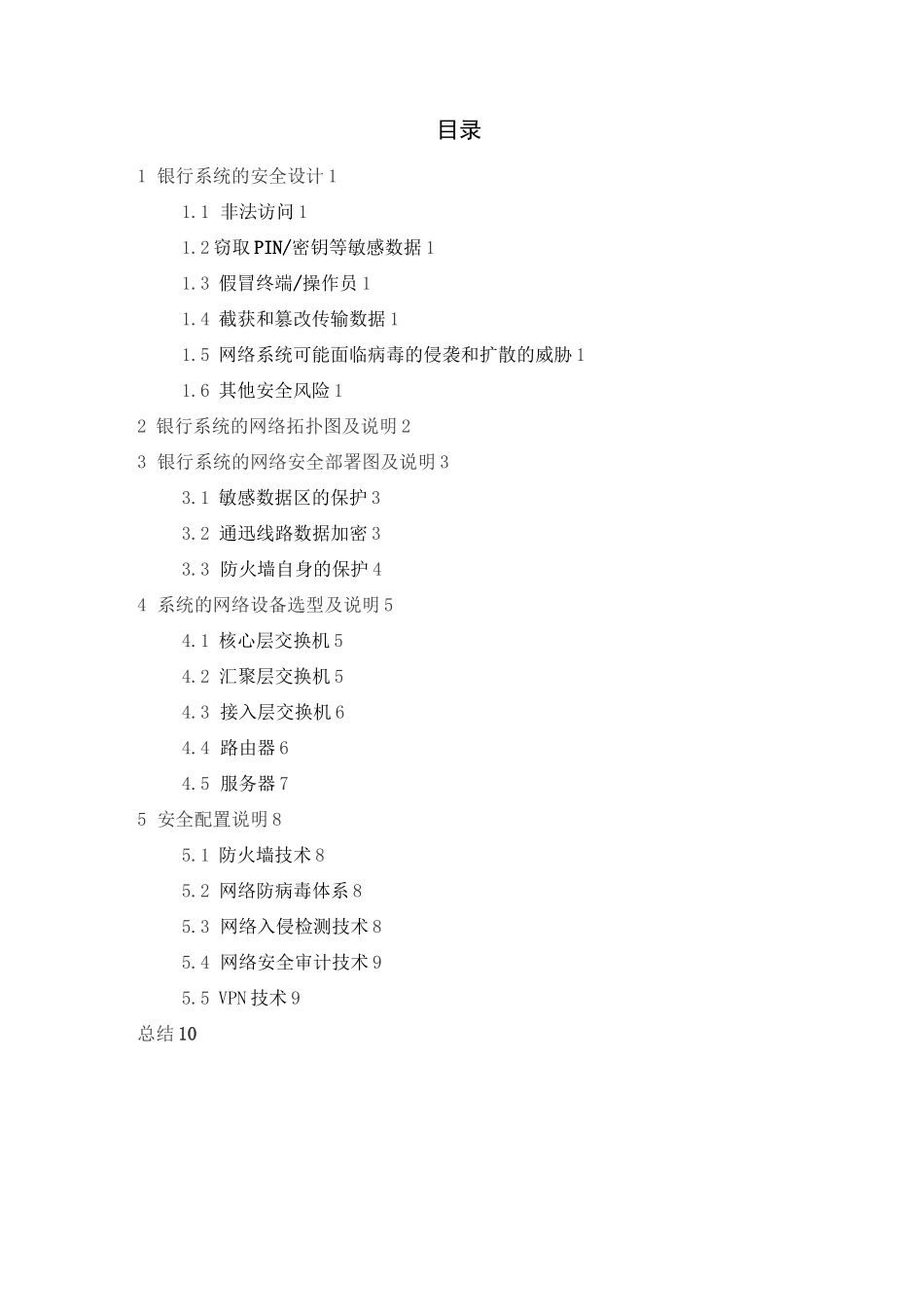

目录1银行系统的安全设计11.1非法访问11.2窃取PIN/密钥等敏感数据11.3假冒终端/操作员11.4截获和篡改传输数据11.5网络系统可能面临病毒的侵袭和扩散的威胁11.6其他安全风险12银行系统的网络拓扑图及说明23银行系统的网络安全部署图及说明33.1敏感数据区的保护33.2通迅线路数据加密33.3防火墙自身的保护44系统的网络设备选型及说明54.1核心层交换机54.2汇聚层交换机54.3接入层交换机64.4路由器64.5服务器75安全配置说明85.1防火墙技术85.2网络防病毒体系85.3网络入侵检测技术85.4网络安全审计技术95.5VPN技术9总结10一．银行系统的安全设计银行网络作为一个金融网络系统，由于涉及信息的敏感性自然会成为内部和外部黑客攻击的目标，当前银行面临的主要风险和威胁有：1.1非法访问：银行网络是一个远程互连的金融网络系统。现有网络系统利用操作系统网络设备进行访问控制，而这些访问控制强度较弱，攻击者可以在任一终端利用现有的大量攻击工具发起攻击；由于整个网络通过公用网络互连同样存在终端进行攻击的可能；另一方面银行开发的很多增值业务、代理业务，存在大量与外界互连的接口这些接口现在没有强的安全保护措施存在外部网络通过这些接口攻击银行，可能造成巨大损失。1.2窃取PIN/密钥等敏感数据：银行信用卡系统和柜台系统采用的是软件加密的形式保护关键数据，软件加密采用的是公开加密算法（DES），因此安全的关键是对加密密钥的保护，而软件加密最大的安全隐患是无法安全保存加密密钥，程序员可修改程序使其运行得到密钥从而得到主机中敏感数据。1.3假冒终端/操作员：银行网络中存在大量远程终端通过公网与银行业务前置机相连国内银行以出现多起在传输线路上搭接终端的案例。银行网络同样存在大量类似安全隐患。现有操作员身份识别唯一，但口令的安全性非常弱因此存在大量操作员假冒的安全风险。1.4截获和篡改传输数据：银行现有网络系统通过公网传输大量的数据没有加密，由于信息量大且采用的是开放的TCP/IP，现有的许多工具可以很容易的截获、分析甚至修改信息，主机系统很容易成为被攻击对象。1.5网络系统可能面临病毒的侵袭和扩散的威胁：（1）黑客侵扰类似于网络间谍，但前者没有政治和经济目的，利用自己精通计算机知识，利用他人编程的漏洞，侵入金融信息系统，调阅各种资料，篡改他人的资料，将机密信息在公用网上散发广播等。（2）计算机病毒是一种依附在各种计算机程序中的一段具有破坏性、能自我繁衍的计算机程序，它通过软盘、终端或其它方式进入计算机系统或计算机网络，引起整个系统或网络紊乱，甚至造成瘫痪。1.6其他安全风险：主要有系统安全（主要有操作系统、数据库的安全配置）以及系统的安全备份等。二•银行系统的网络拓扑图及说明随着信息技术的发展，社会的信息化程度提高了，网络银行、电子银行出现了，整个银行业、金融业都依赖于信息系统。交易网络化、系统化、快速化和货币数字经是当前金融业的特点，这对金融信息系统的安全保密性提出了严格的要求。金融信息系统必须保证金融交易的机密性、完整性、访问控制、鉴别、审计、追踪、可用性、抗抵赖性和可靠性。为了适应金融业的需要，各家银行都投资建网。但是，由于各种因素的制约，网络的安全体系不完善，安全措施不完备，存在严重的安全漏洞和安全隐患。这些安全漏洞和隐患有可能造成中国的金融风暴,给国家带来重大损失，因此必须采取强有力的措施，解决银行网络的安全问题。银行系统在镇中共有两处营业点，其中一营业点与镇分理处相距1500米，主要有一层楼用于银行办理业务，另一营业点与分理处在一处办公，是二层楼,一层是营业点，二层是分理处，各司其职。图2-1网络拓扑图NetScreen-三．银行系统的网络安全部署图及说明3.1敏感数据区的保护银行系统内存在许多敏感数区域（如银行业务系统主机等），这些敏感的数据区域要求严格保密，对访问的权限有严格的限制，但所有的主机处于同一个网络系统之内，如不加以控制，这样很容易造成网内及网外的恶意攻击，所以在这些数据区域的出入口要加以严格控制，在这些地方放置防火墙，防火墙执行以下控制功能。3.1.1对来访数据包进行过滤，只允许验证合...
