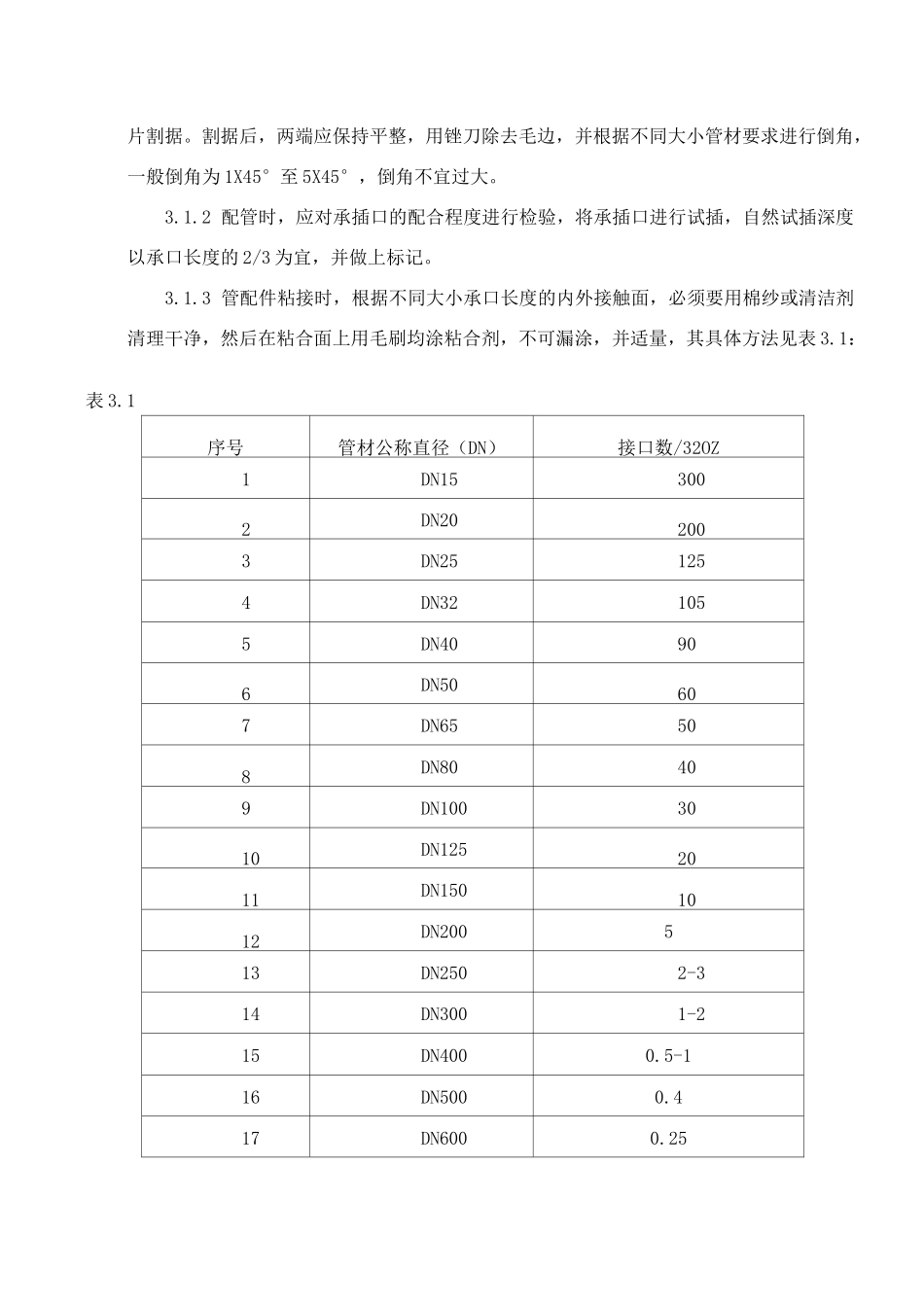

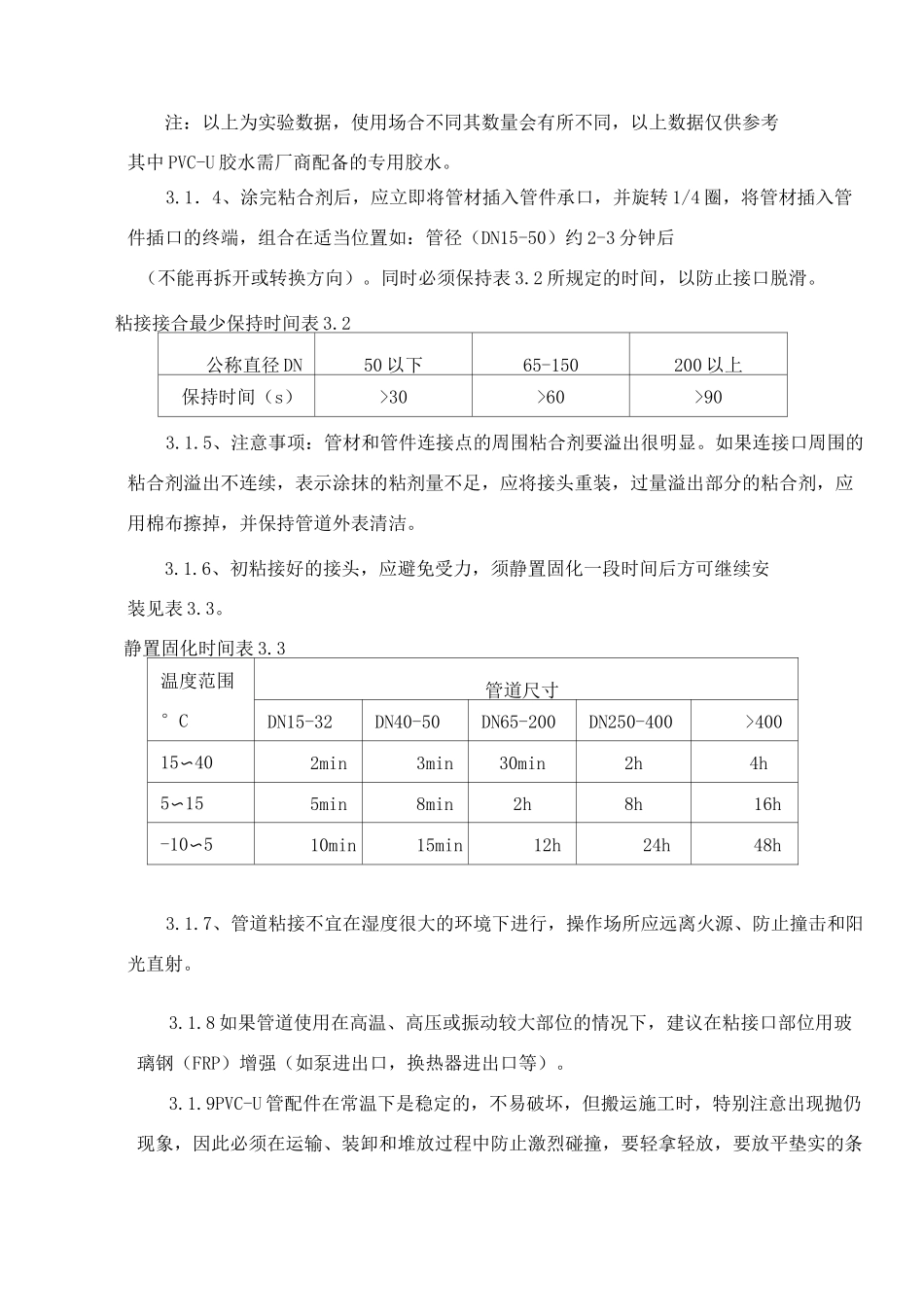

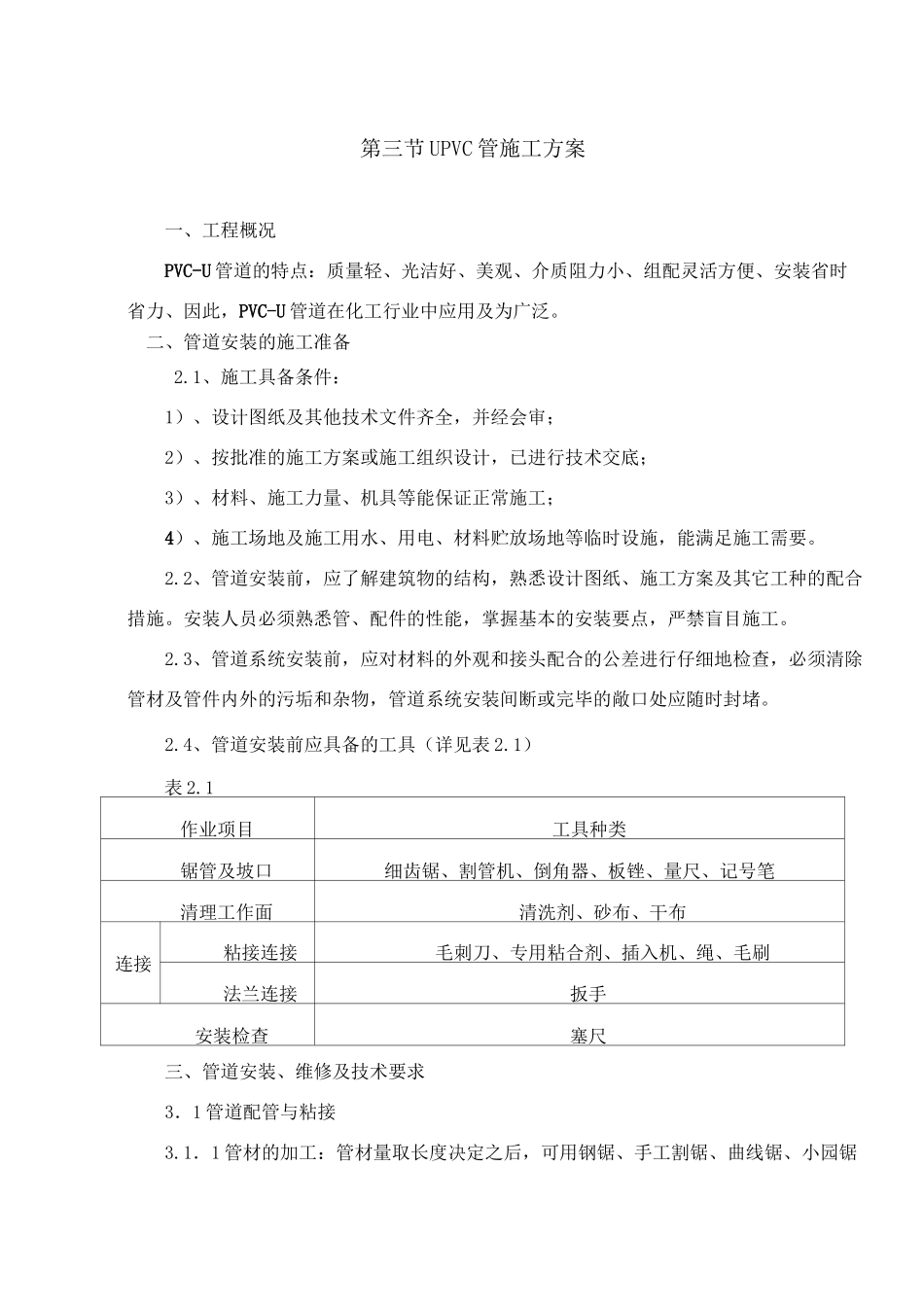

第三节UPVC管施工方案一、工程概况PVC-U管道的特点：质量轻、光洁好、美观、介质阻力小、组配灵活方便、安装省时省力、因此，PVC-U管道在化工行业中应用及为广泛。二、管道安装的施工准备2.1、施工具备条件：1）、设计图纸及其他技术文件齐全，并经会审；2）、按批准的施工方案或施工组织设计，已进行技术交底；3）、材料、施工力量、机具等能保证正常施工；4）、施工场地及施工用水、用电、材料贮放场地等临时设施，能满足施工需要。2.2、管道安装前，应了解建筑物的结构，熟悉设计图纸、施工方案及其它工种的配合措施。安装人员必须熟悉管、配件的性能，掌握基本的安装要点，严禁盲目施工。2.3、管道系统安装前，应对材料的外观和接头配合的公差进行仔细地检查，必须清除管材及管件内外的污垢和杂物，管道系统安装间断或完毕的敞口处应随时封堵。2.4、管道安装前应具备的工具（详见表2.1）表2.1作业项目工具种类锯管及坡口细齿锯、割管机、倒角器、板锉、量尺、记号笔清理工作面清洗剂、砂布、干布连接粘接连接毛刺刀、专用粘合剂、插入机、绳、毛刷法兰连接扳手安装检查塞尺三、管道安装、维修及技术要求3．1管道配管与粘接3.1．1管材的加工：管材量取长度决定之后，可用钢锯、手工割锯、曲线锯、小园锯片割据。割据后，两端应保持平整，用锉刀除去毛边，并根据不同大小管材要求进行倒角，一般倒角为1X45°至5X45°，倒角不宜过大。3.1.2配管时，应对承插口的配合程度进行检验，将承插口进行试插，自然试插深度以承口长度的2/3为宜，并做上标记。3.1.3管配件粘接时，根据不同大小承口长度的内外接触面，必须要用棉纱或清洁剂清理干净，然后在粘合面上用毛刷均涂粘合剂，不可漏涂，并适量，其具体方法见表3.1：表3.1序号管材公称直径（DN）接口数/32OZ1DN153002DN202003DN251254DN321055DN40906DN50607DN65508DN80409DN1003010DN1252011DN1501012DN200513DN2502-314DN3001-215DN4000.5-116DN5000.417DN6000.25注：以上为实验数据，使用场合不同其数量会有所不同，以上数据仅供参考其中PVC-U胶水需厂商配备的专用胶水。3.1．4、涂完粘合剂后，应立即将管材插入管件承口，并旋转1/4圈，将管材插入管件插口的终端，组合在适当位置如：管径（DN15-50）约2-3分钟后（不能再拆开或转换方向）。同时必须保持表3.2所规定的时间，以防止接口脱滑。粘接接合最少保持时间表3.2公称直径DN50以下65-150200以上保持时间（s）>30>60>903.1.5、注意事项：管材和管件连接点的周围粘合剂要溢出很明显。如果连接口周围的粘合剂溢出不连续，表示涂抹的粘剂量不足，应将接头重装，过量溢出部分的粘合剂，应用棉布擦掉，并保持管道外表清洁。3.1.6、初粘接好的接头，应避免受力，须静置固化一段时间后方可继续安装见表3.3。静置固化时间表3.3温度范围°C管道尺寸DN15-32DN40-50DN65-200DN250-400>40015〜402min3min30min2h4h5〜155min8min2h8h16h-10〜510min15min12h24h48h3.1.7、管道粘接不宜在湿度很大的环境下进行，操作场所应远离火源、防止撞击和阳光直射。3.1.8如果管道使用在高温、高压或振动较大部位的情况下，建议在粘接口部位用玻璃钢（FRP）增强（如泵进出口，换热器进出口等）。3.1.9PVC-U管配件在常温下是稳定的，不易破坏，但搬运施工时，特别注意出现抛仍现象，因此必须在运输、装卸和堆放过程中防止激烈碰撞，要轻拿轻放，要放平垫实的条件下进行堆放。3.1.10PVC-U管在阳光暴晒下易变形和老化，因此短期堆放应予遮盖，长期堆放应放置于棚库内。3.1.11对受阳光照射的明敷设管道，应采取隔热措施。3.1.12在PVC-U管道的各配水点、受力点处，必须采取可靠的固定措施。3.1.13水泵出口PVC-U管道处理措施PVC-U管材它承受冲击力及震动的能力较弱，要保证UPVC管道的止常运行，需要做好以下措施：1）．防震在水泵底部地角螺丝要完全紧固，以免使管材连带震动遭到破坏。必须在水泵出水口与PVC-U管道连接处采用橡胶软接头连接，并且与钢管连接的PVC-U管道不能有偏轴现象，防止水泵运行产生震动时管材受扭曲应力遭到破坏。2）、加固接近水泵的PVC-U管道管卡固定，并且管卡与管道之间加一层橡胶垫片，...
