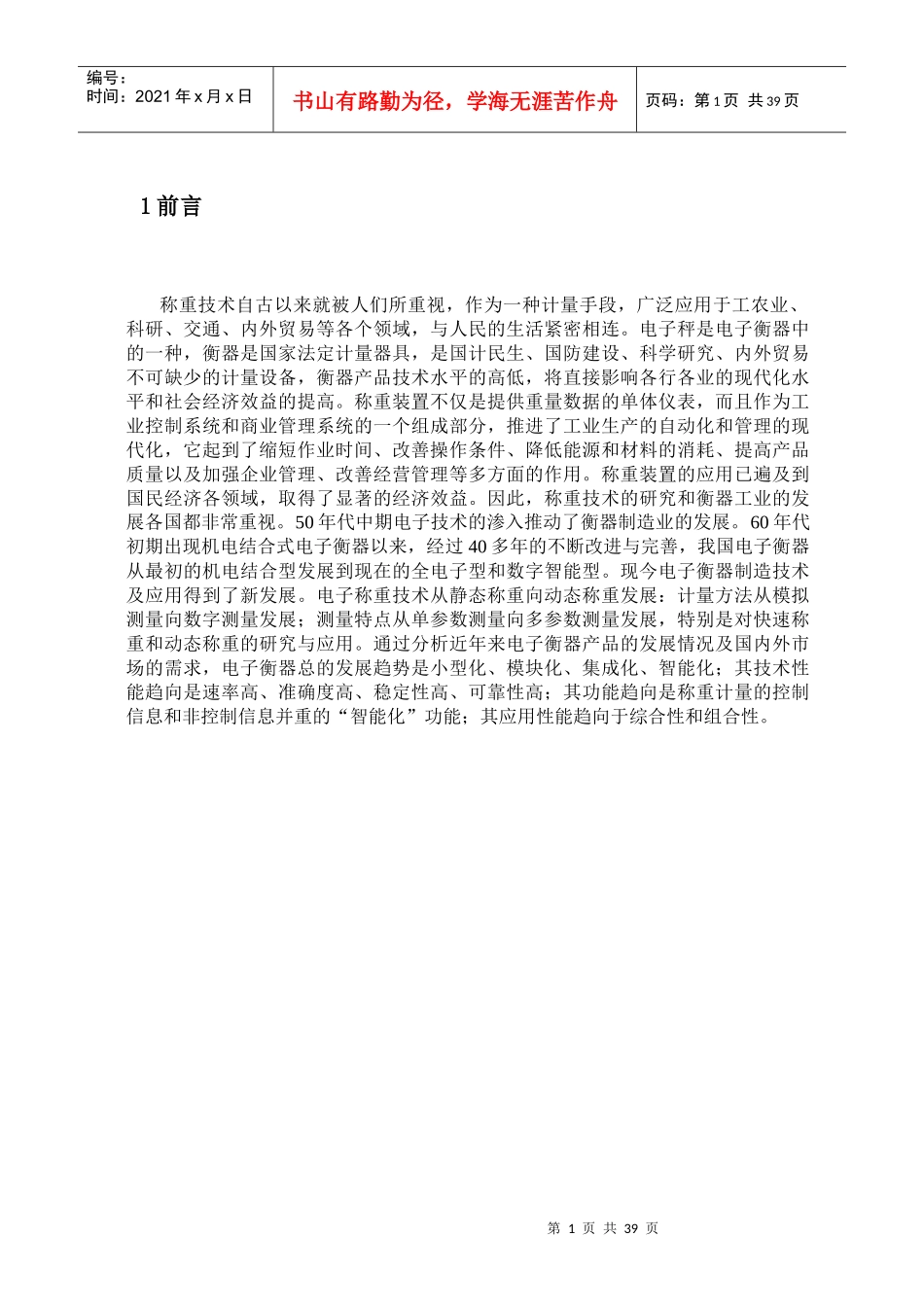

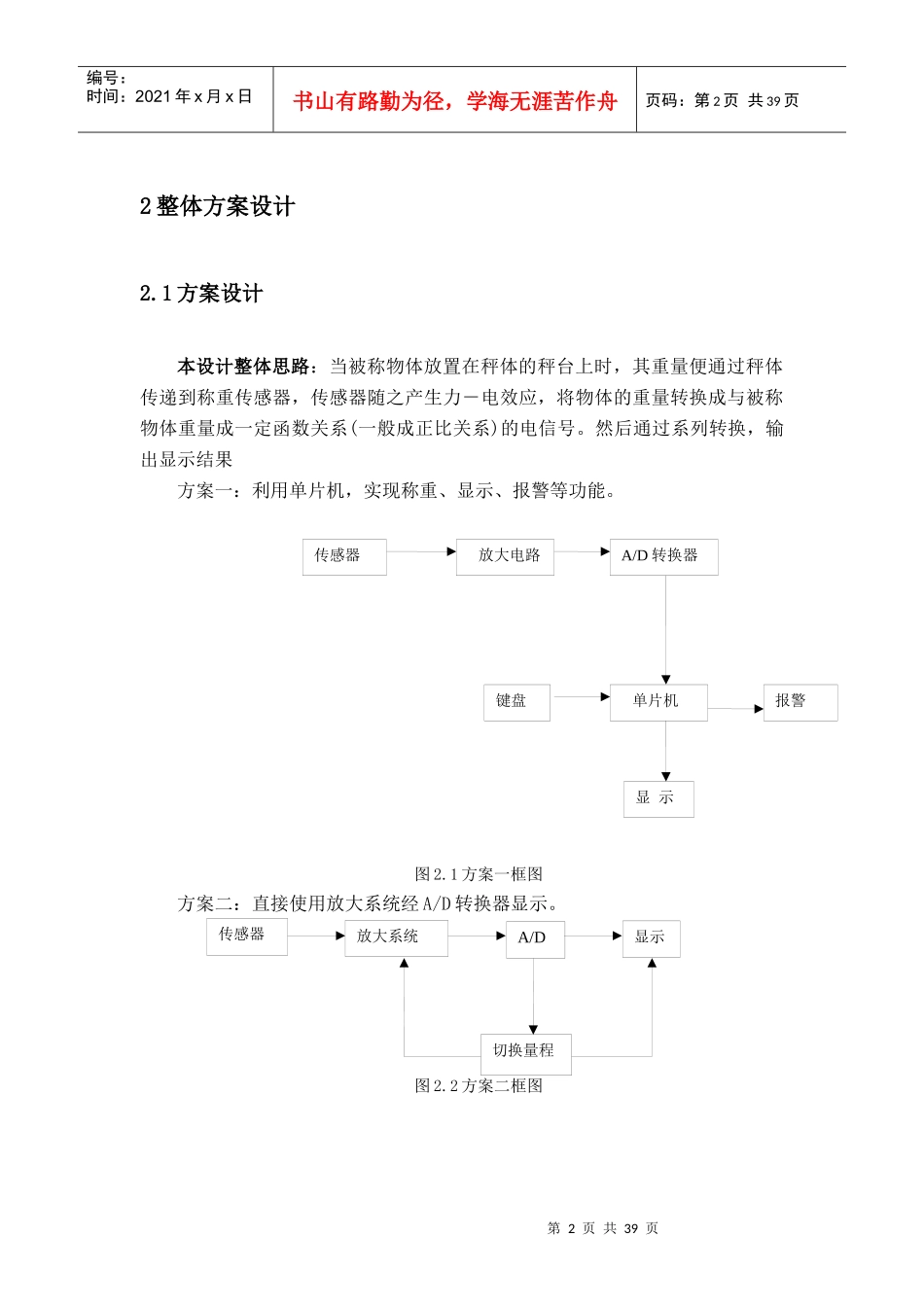

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页1前言称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。称重装置的应用已遍及到国民经济各领域，取得了显著的经济效益。因此，称重技术的研究和衡器工业的发展各国都非常重视。50年代中期电子技术的渗入推动了衡器制造业的发展。60年代初期出现机电结合式电子衡器以来，经过40多年的不断改进与完善，我国电子衡器从最初的机电结合型发展到现在的全电子型和数字智能型。现今电子衡器制造技术及应用得到了新发展。电子称重技术从静态称重向动态称重发展：计量方法从模拟测量向数字测量发展；测量特点从单参数测量向多参数测量发展，特别是对快速称重和动态称重的研究与应用。通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。第2页共39页第1页共39页传感器放大电路A/D转换器单片机显示键盘报警传感器放大系统A/D显示切换量程编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页2整体方案设计2.1方案设计本设计整体思路：当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力－电效应，将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号。然后通过系列转换，输出显示结果方案一：利用单片机，实现称重、显示、报警等功能。图2.1方案一框图方案二：直接使用放大系统经A/D转换器显示。图2.2方案二框图第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页2.2方案比较方案一中利用电阻应变片式传感器采集因压力变化产生的电压信号，经过电压放大电路放大，滤波，然后再经过模数转换器转换为数字信号，最后把数字信号送入单片机，单片机经过相应的处理后，得出当前所称物品的重量及总额，然后再显示出来。方案二中较为简单，但实现功能较差，不容易达到设计精度要求。2.3方案选择综上所述,本课题的主要设计思路是：利用电阻应变片式传感器采集因压力变化产生的电压信号，经过电压放大电路放大，滤波，然后再经过模数转换器转换为数字信号，最后把数字信号送入单片机，单片机经过相应的处理后，得出当前所称物品的重量及总额，然后再显示出来。此外，还可通过键盘设定所称物品的价格。这种高精度智能电子秤体积小、计量准确、携带方便,集重量称量功能与价格计算功能于一体,能够满足商业贸易和居民家庭的使用需求，因此选用方案一作为本设计的设计方案。3系统方案设计3.1传感器的选择在本设计中，传感器是个十分重要的元件，因此对传感器的选择也显得十分重要。不仅要注意其量程和参数，还要考虑与其相配置的各种电路的设计的难易程度第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页和设计性价比等等。3.1.1称重传感器的主要性能指标（1）传感器的输出灵敏度传感器在额定载荷作用下，供桥电压为1V时的输出电压，单位为（mV/V）。在任一载荷下，传感器的输出电压=所加载荷*供桥电压*输出灵敏度/额定载荷。（2）非线性传感器承受载荷与其相应输出电压之间并非成完全的线性关系，由此而造成的误差称为传感器的非线性误差。（3）不重复性在同一环境条件下，...
