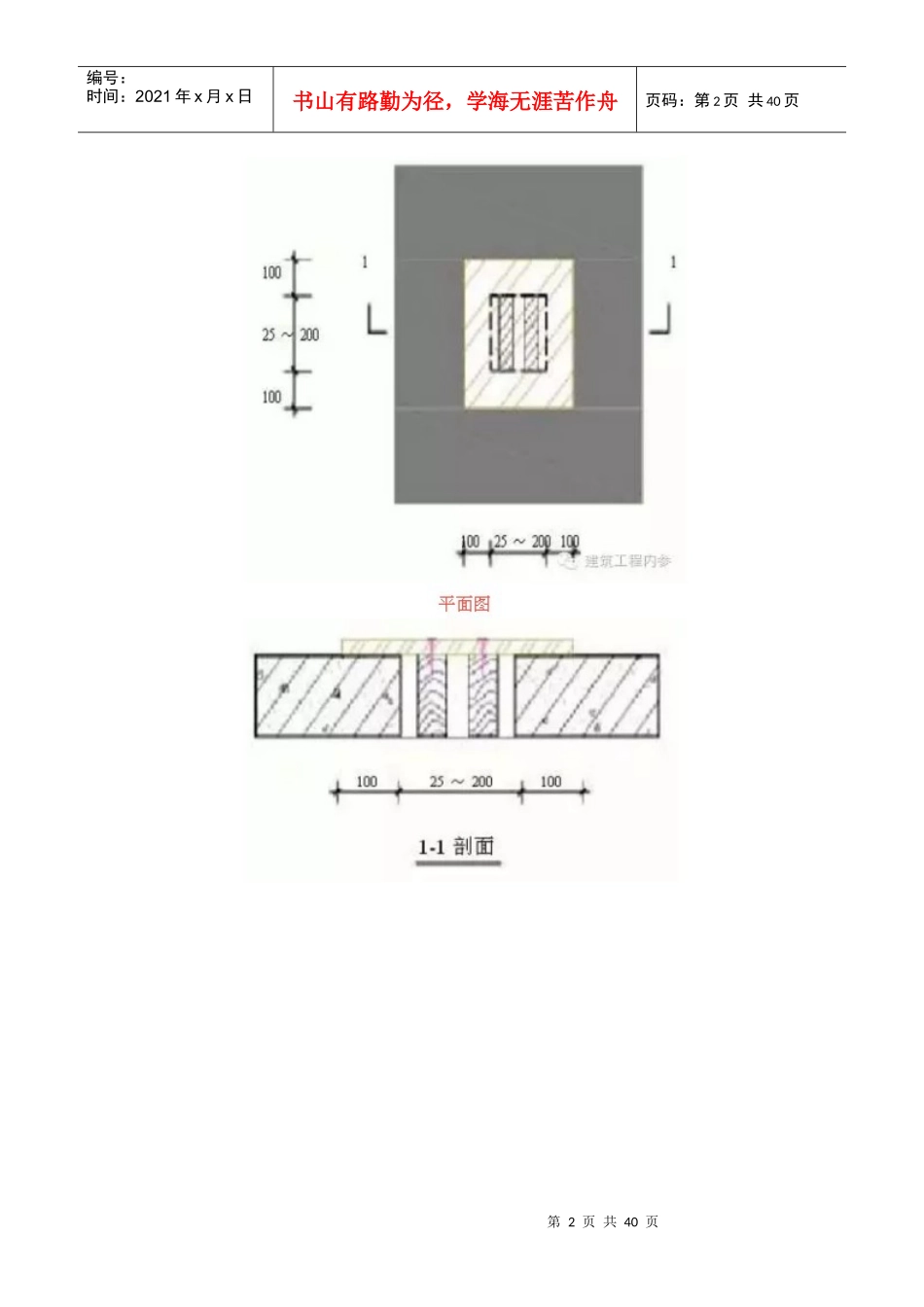

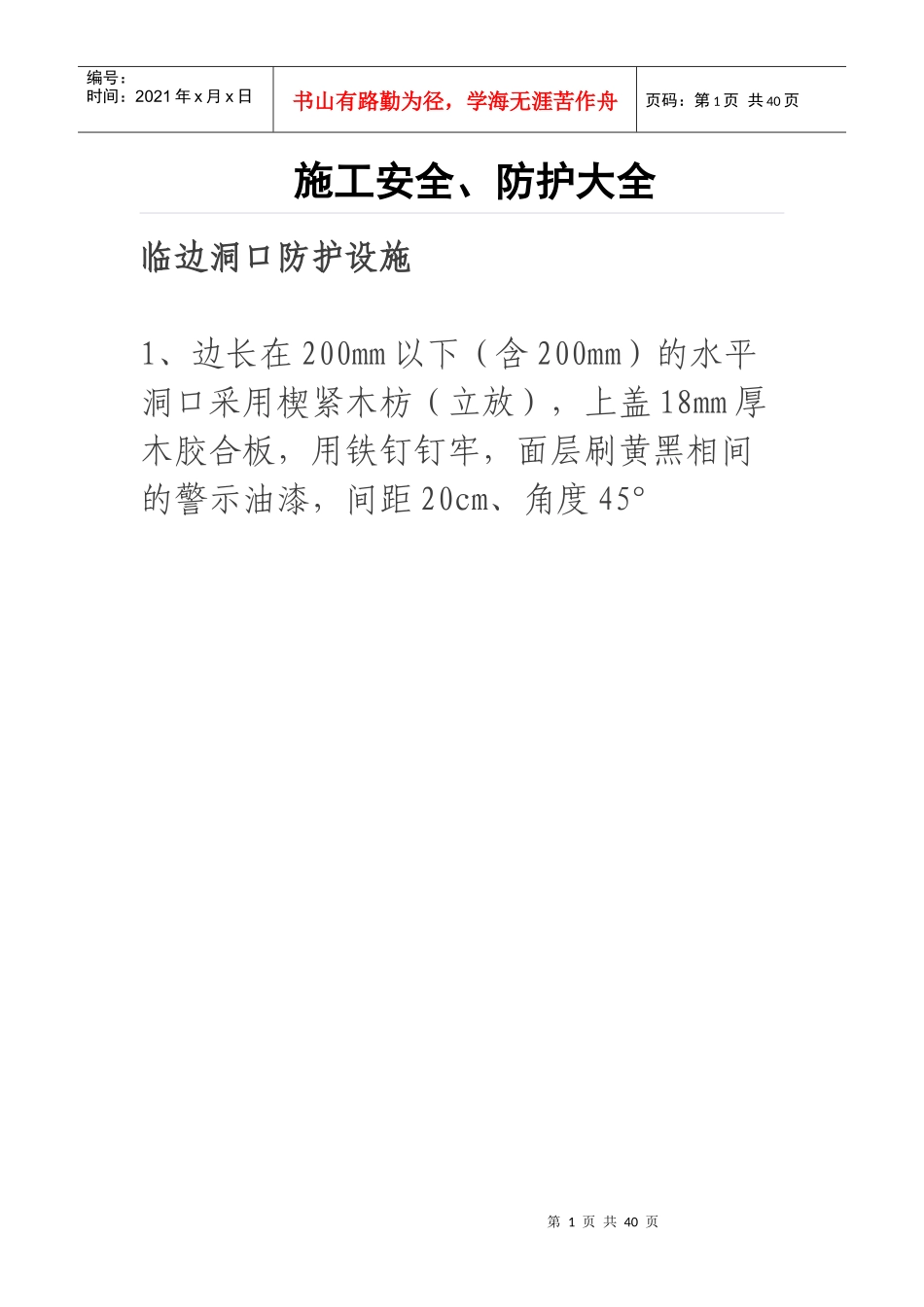

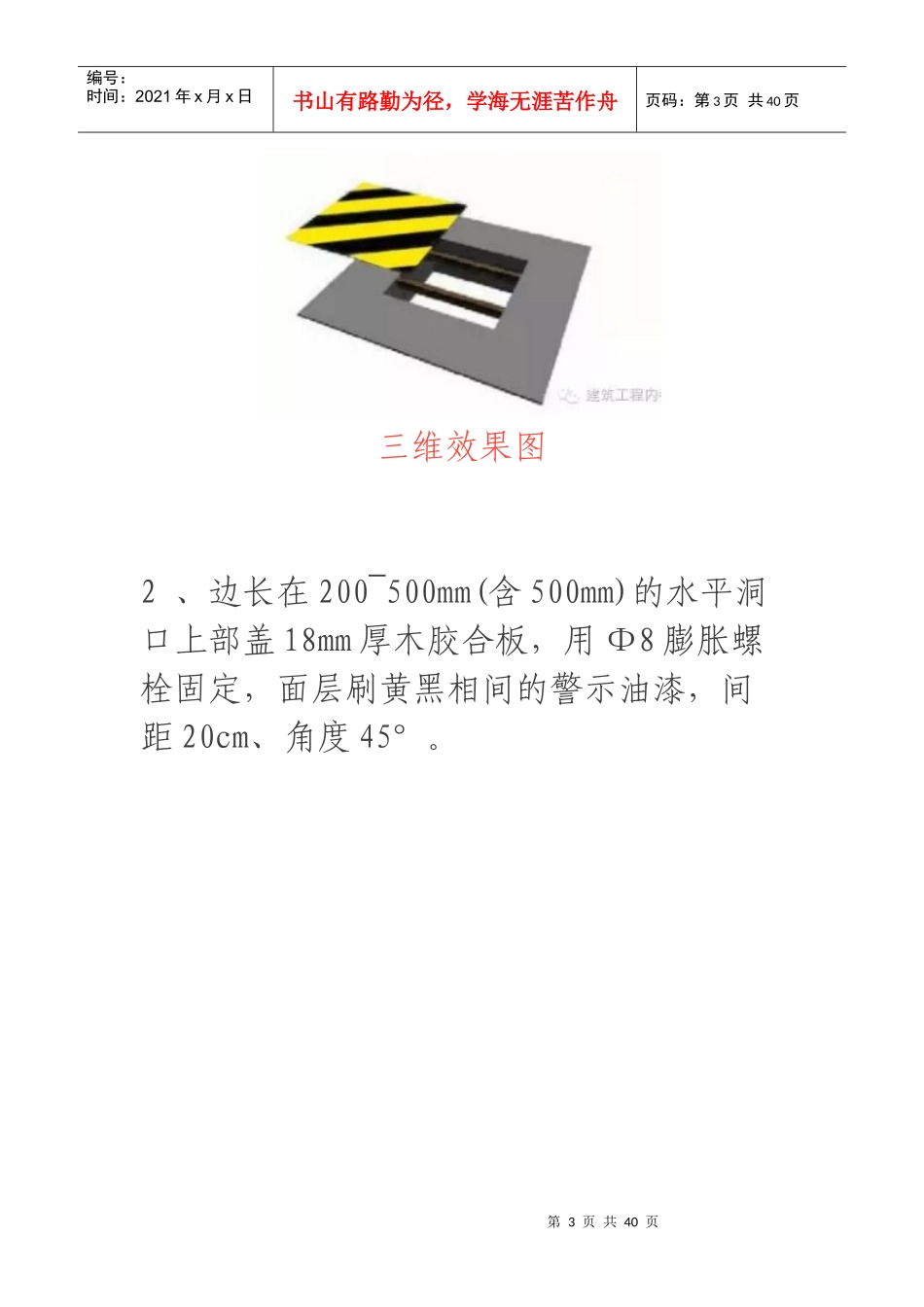

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页施工安全、防护大全临边洞口防护设施1、边长在200mm以下（含200mm）的水平洞口采用楔紧木枋（立放），上盖18mm厚木胶合板，用铁钉钉牢，面层刷黄黑相间的警示油漆，间距20cm、角度45°第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页三维效果图2、边长在200~500mm(含500mm)的水平洞口上部盖18mm厚木胶合板，用Ф8膨胀螺栓固定，面层刷黄黑相间的警示油漆，间距20cm、角度45°。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页三维效果图3、短边长度在500~1500mm（含1500mm）的水平洞口上部铺设木枋（立放）或钢管@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋（钢管）侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黄黑相间的警示油漆，间距20cm、角度45°。洞口周边设置交圈的定型化防护栏杆，水平杆、立杆刷间距为400mm黄黑相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志牌第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页第8页共40页第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页4、边长在1500mm以上的水平洞口，周边设置交圈的定型化防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置180mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm黄黑相间的警示油漆，防护栏杆立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志牌。第9页共40页第8页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共40页伸缩缝防护第10页共40页第9页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共40页伸缩缝侧面防护不低于1.8米后浇带防护剖面图第11页共40页第10页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共40页临边防护（1）临边防护设置三道防护栏杆，杆件内侧挂密目式安全立网，安全网必须张挂平整、绷紧，底部设置一道高180mm的踢脚板。横杆长度大于2m时，必须加设栏杆柱。坡度大于1：2.2的斜面（屋面），防护栏杆的高度应为1.5m。（2）防护栏杆采用定型化栏杆，必须安装牢固，可承受任何方向1KN的力。第12页共40页第11页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共40页第13页共40页第12页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共40页半个活动扣件，用M10内膨胀螺栓固定临边围护方法一第14页共40页第13页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共40页临边围护方法二第15页共40页第14页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共40页临边防护之二第16页共40页第15页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共40页第17页共40页第16页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共40页临边围护方法三楼梯定型化防护栏（高度1200）（1）防护栏杆转角部位应采用定型化防护栏杆。弯头、直通及与立杆等之间的连接均应采用螺栓或套筒连接，方便拆装。（2）立杆与地面采用膨胀螺栓连接，膨胀螺栓不少于4个。（3）楼梯口和梯段临边，设置三道定型化防护栏杆，张挂安全网，并刷黄黑相间的油漆，详见下图。第18页共40页第17页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共40页第19页共40页第18页共40页编号：时...
