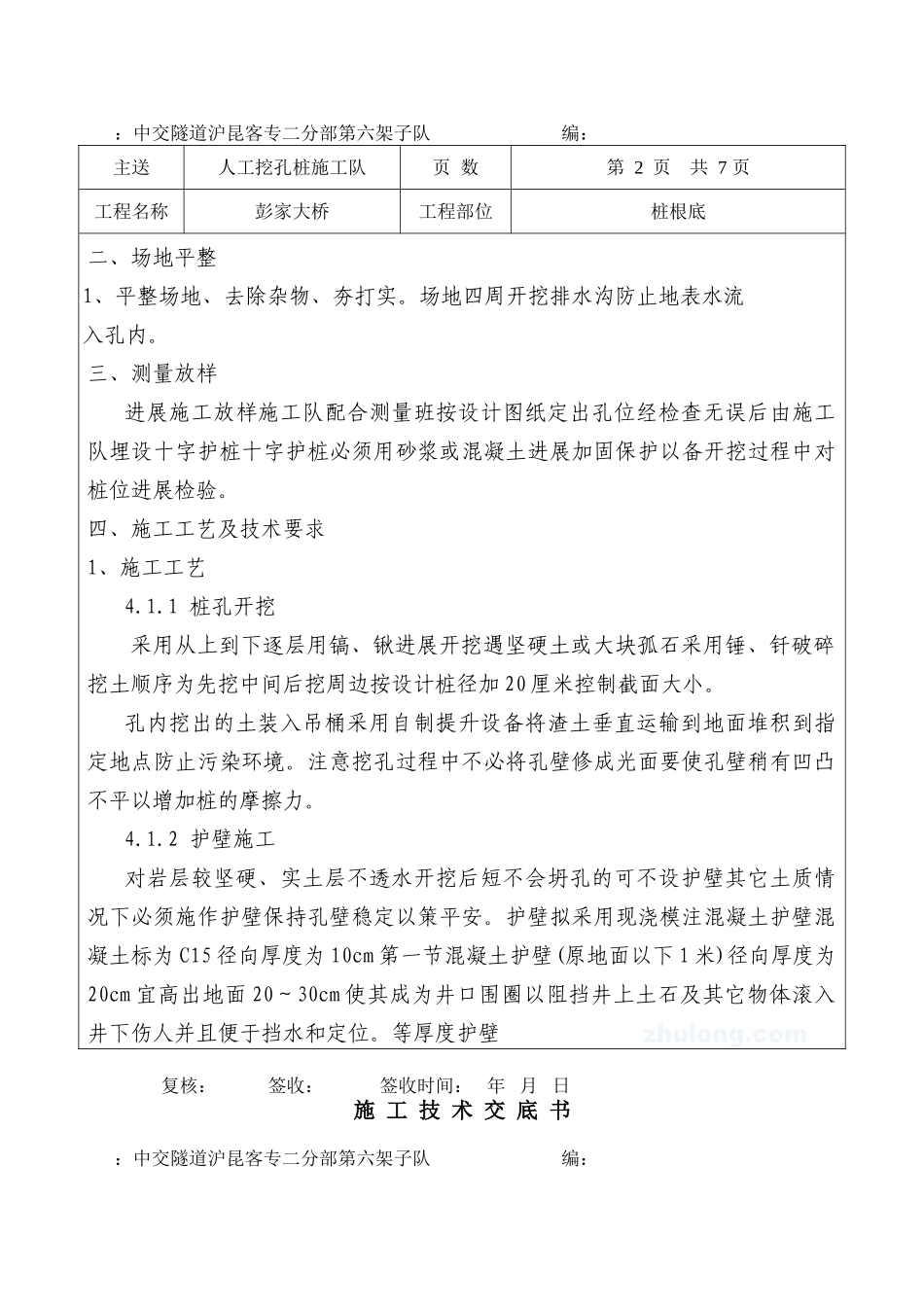

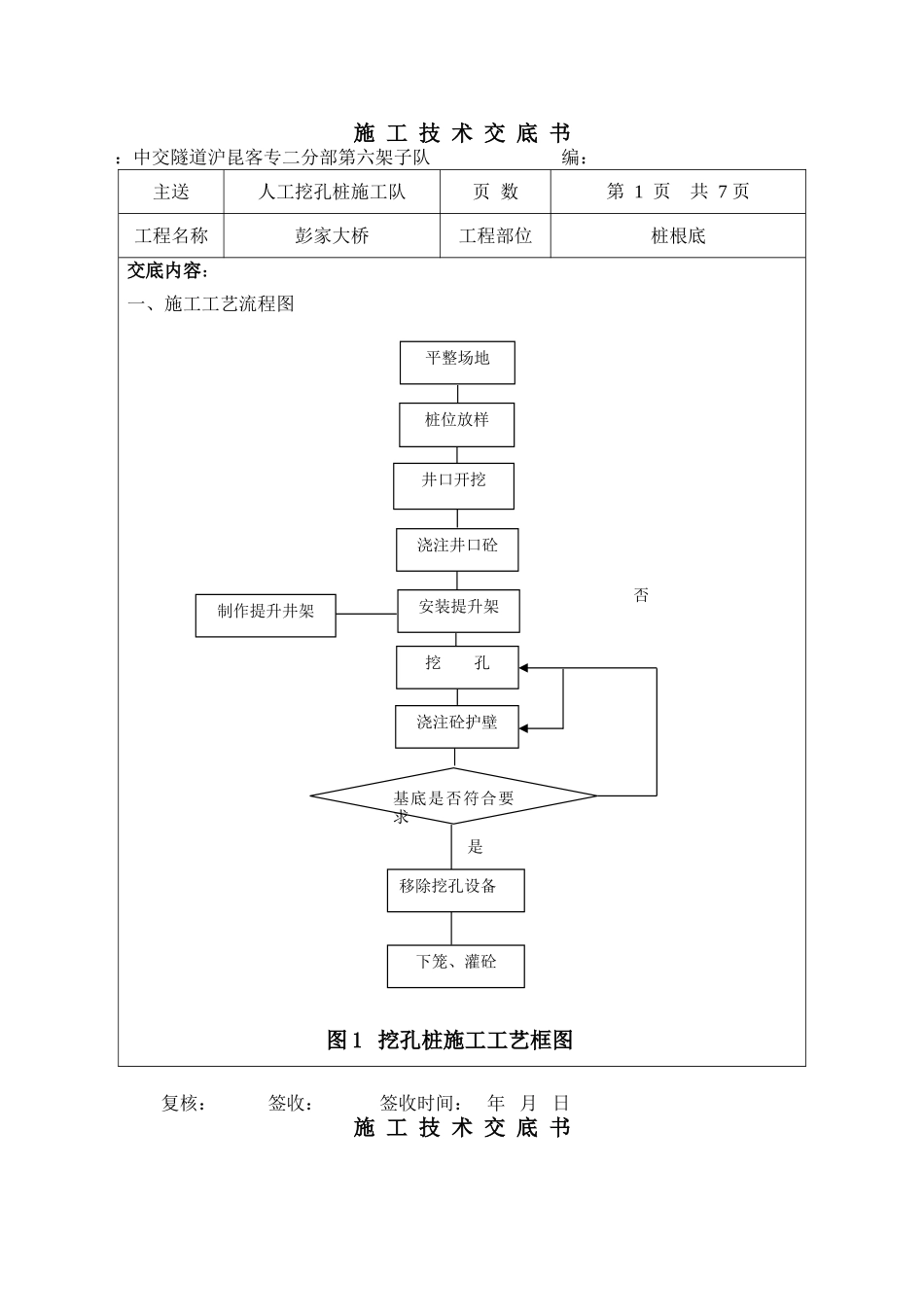

施工技术交底书：中交隧道沪昆客专二分部第六架子队编：主送人工挖孔桩施工队页数第1页共7页工程名称彭家大桥工程部位桩根底交底内容：一、施工工艺流程图复核：签收：签收时间：年月日施工技术交底书井口开挖否图1挖孔桩施工工艺框图平整场地浇注井口砼安装提升架挖孔移除挖孔设备制作提升井架浇注砼护壁桩位放样基底是否符合要求是下笼、灌砼：中交隧道沪昆客专二分部第六架子队编：主送人工挖孔桩施工队页数第2页共7页工程名称彭家大桥工程部位桩根底二、场地平整1、平整场地、去除杂物、夯打实。场地四周开挖排水沟防止地表水流入孔内。三、测量放样进展施工放样施工队配合测量班按设计图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或混凝土进展加固保护以备开挖过程中对桩位进展检验。四、施工工艺及技术要求1、施工工艺4.1.1桩孔开挖采用从上到下逐层用镐、锹进展开挖遇坚硬土或大块孤石采用锤、钎破碎挖土顺序为先挖中间后挖周边按设计桩径加20厘米控制截面大小。孔内挖出的土装入吊桶采用自制提升设备将渣土垂直运输到地面堆积到指定地点防止污染环境。注意挖孔过程中不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩擦力。4.1.2护壁施工对岩层较坚硬、实土层不透水开挖后短不会坍孔的可不设护壁其它土质情况下必须施作护壁保持孔壁稳定以策平安。护壁拟采用现浇模注混凝土护壁混凝土标为C15径向厚度为10cm第一节混凝土护壁(原地面以下1米)径向厚度为20cm宜高出地面20～30cm使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。等厚度护壁复核：签收：签收时间：年月日施工技术交底书：中交隧道沪昆客专二分部第六架子队编：主送人工挖孔桩施工队页数第3页共7页工程名称彭家大桥工程部位桩根底如下列图示。该适用于各类土层每挖掘1.0～1.5m深时即立模灌筑混凝土护壁。平均厚度10cm。两节护壁之间留20～30cm的空隙以便混凝土的灌筑施工。为加速混凝土的凝结可掺入速凝剂。模板不需光滑平整以利于与桩体混凝土的联结。为了进一步进步柱身砼与护壁的粘结也为了砼入模方便护壁方式可采用喇叭错台状护壁。护壁砼的施工采取自制的钢模板。钢模板面板的厚度不得小于6mm浇注混凝土时拆上节支下节自上而下周转使用。模板间用U形卡连接上下设两道6～8槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇注混凝土和下节挖土操作。复核：签收：签收时间：年月日施工技术交底书：中交隧道沪昆客专二分部第六架子队编：等厚度护壁示意图(cm)主送人工挖孔桩施工队页数第4页共7页工程名称彭家大桥工程部位桩根底2、技术要求：〔1〕第一节孔圈护壁应比下面的护壁厚10cm左右并应高出现场地面200-250mm。〔2〕浇灌护壁砼时用敲击模板及用竹和木棒插实不得在桩孔水吞没模板的情况下灌注砼。发现护壁有蜂窝、漏水现象及时加以堵塞和导流防止孔外水通过护壁流入孔内保证护壁砼强度及平安。〔3〕护壁砼的内模撤除根据气温等情况而定一般可在24小时以后进展使砼有一定强度以能挡土。〔4〕当第一节护壁砼拆模后即把轴线位置标定在护壁上并用水准仪把相对程度标高画记在第一圈护壁内作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的根据。〔5〕施工作业人员必须熟悉所挖孔的地质情况并要勤检查注意土层的变化当遇到流沙、大量地下水等影响挖土平安时要立即采取有效防护措施后才能继续施工。〔6〕如遇流动性淤泥或流沙时孔壁应采用钢护筒施工。对较易塌方施工段要即挖、即校对、即验收、即灌注护壁砼要保证砼实度防止渗漏。〔7〕对少量流沙的桩位先将附近无流沙的桩孔先挖深使其起集水井作用复核：签收：签收时间：年月日施工技术交底书：中交隧道沪昆客专二分部第六架子队编：主送人工挖孔桩施工队页数第5页共7页工程名称彭家大桥工程部位桩根底集水井应选在地下水流的上方用水泵抽水时将桩孔和附近的地下水位降至井底下使井底部免除水淹状态下施工。〔8〕发现流沙层应减少每节护壁高度可用30-50CM砼应加速凝剂加快凝固速度。〔9〕桩端入岩手风钻难于作业时可采用水磨钻施工。〔10〕做桩端放大脚〔扩大头〕时应及时施工理人员以便建立、设计...
