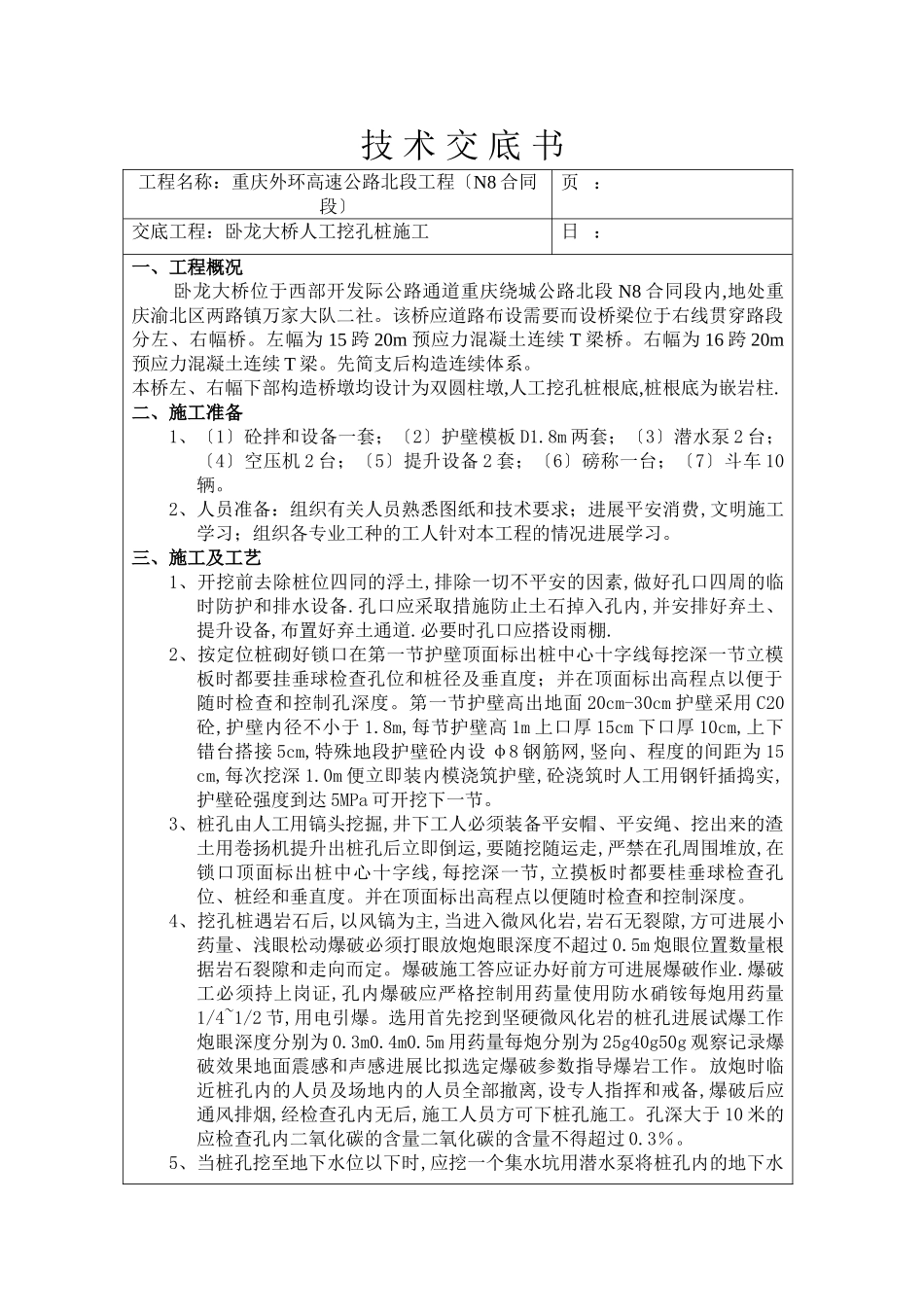

技术交底书工程名称：重庆外环高速公路北段工程〔N8合同段〕页：交底工程：卧龙大桥人工挖孔桩施工日：一、工程概况卧龙大桥位于西部开发际公路通道重庆绕城公路北段N8合同段内,地处重庆渝北区两路镇万家大队二社。该桥应道路布设需要而设桥梁位于右线贯穿路段分左、右幅桥。左幅为15跨20m预应力混凝土连续T梁桥。右幅为16跨20m预应力混凝土连续T梁。先简支后构造连续体系。本桥左、右幅下部构造桥墩均设计为双圆柱墩,人工挖孔桩根底,桩根底为嵌岩柱.二、施工准备1、〔1〕砼拌和设备一套；〔2〕护壁模板D1.8m两套；〔3〕潜水泵2台；〔4〕空压机2台；〔5〕提升设备2套；〔6〕磅称一台；〔7〕斗车10辆。2、人员准备：组织有关人员熟悉图纸和技术要求；进展平安消费,文明施工学习；组织各专业工种的工人针对本工程的情况进展学习。三、施工及工艺1、开挖前去除桩位四同的浮土,排除一切不平安的因素,做好孔口四周的临时防护和排水设备.孔口应采取措施防止土石掉入孔内,并安排好弃土、提升设备,布置好弃土通道.必要时孔口应搭设雨棚.2、按定位桩砌好锁口在第一节护壁顶面标出桩中心十字线每挖深一节立模板时都要挂垂球检查孔位和桩径及垂直度；并在顶面标出高程点以便于随时检查和控制孔深度。第一节护壁高出地面20cm-30cm护壁采用C20砼,护壁内径不小于1.8m,每节护壁高1m上口厚15cm下口厚10cm,上下错台搭接5cm,特殊地段护壁砼内设φ8钢筋网,竖向、程度的间距为15cm,每次挖深1.0m便立即装内模浇筑护壁,砼浇筑时人工用钢钎插捣实,护壁砼强度到达5MPa可开挖下一节。3、桩孔由人工用镐头挖掘,井下工人必须装备平安帽、平安绳、挖出来的渣土用卷扬机提升出桩孔后立即倒运,要随挖随运走,严禁在孔周围堆放,在锁口顶面标出桩中心十字线,每挖深一节,立摸板时都要桂垂球检查孔位、桩经和垂直度。并在顶面标出高程点以便随时检查和控制深度。4、挖孔桩遇岩石后,以风镐为主,当进入微风化岩,岩石无裂隙,方可进展小药量、浅眼松动爆破必须打眼放炮炮眼深度不超过0.5m炮眼位置数量根据岩石裂隙和走向而定。爆破施工答应证办好前方可进展爆破作业.爆破工必须持上岗证,孔内爆破应严格控制用药量使用防水硝铵每炮用药量1/4~1/2节,用电引爆。选用首先挖到坚硬微风化岩的桩孔进展试爆工作炮眼深度分别为0.3m0.4m0.5m用药量每炮分别为25g40g50g观察记录爆破效果地面震感和声感进展比拟选定爆破参数指导爆岩工作。放炮时临近桩孔内的人员及场地内的人员全部撤离,设专人指挥和戒备,爆破后应通风排烟,经检查孔内无后,施工人员方可下桩孔施工。孔深大于10米的应检查孔内二氧化碳的含量二氧化碳的含量不得超过0.3％。5、当桩孔挖至地下水位以下时,应挖一个集水坑用潜水泵将桩孔内的地下水抽出去.如出现流泥现象,那么要减少每节挖孔的深度,同时用短钢筋或木桩打入桩孔周围阻止流泥并且挖好一节后立即浇筑护壁砼此时护壁每节高度控制在0.3～0.5m。6、挖孔过程中要随时记录孔桩地质岩土情况如于设计不符要及时汇报；成孔后经过检查验收合格前方可进展下道工序的施工。四、质量要求1、桩位放线后必须复核,一桩的构造控制桩位偏移不大于2cm,每挖一节都必须检查孔径、孔位、垂直度。2、终孔后清理好孔底的杂物,进展自检,合格后报专业检查员检查、报验。3、及时、详细、全面、完好的记录施工情况、填写表格。4、挖孔桩实测工程表挖孔桩实测工程项次检查工程规定值或允许偏向检查和频率1混凝土强度在合格内2桩位〔MM)群桩100全站仪或经纬仪：每桩检查排架桩允许50极值1003孔深〔M)不小于设计值测绳量：每桩测量4孔径〔MM)不小于设计值探孔器：每桩测量5孔的倾斜度〔MM)0.5℅桩长且不大于200垂线法：每桩测量6钢筋骨架底面高程〔MM)±50水准仪测骨架顶面标高后反算：每桩检测五、平安考前须知1、桩孔内进人之前要先通风检查孔内有无有害气体桩孔内备有可靠的上下梯子和特殊情况下逃生的绳索。2、桩孔内有人工作孔口处的人员不得分开孔口井口护壁必须高出地面0.2～0.3m防止水和其它物体进入桩孔内孔口四周装护栏和明显的警示牌。3、桩孔内的工作人员必须戴平安帽穿绝缘鞋中止井内工作时孔口必须遮盖防护防止人员坠入孔内。有...
