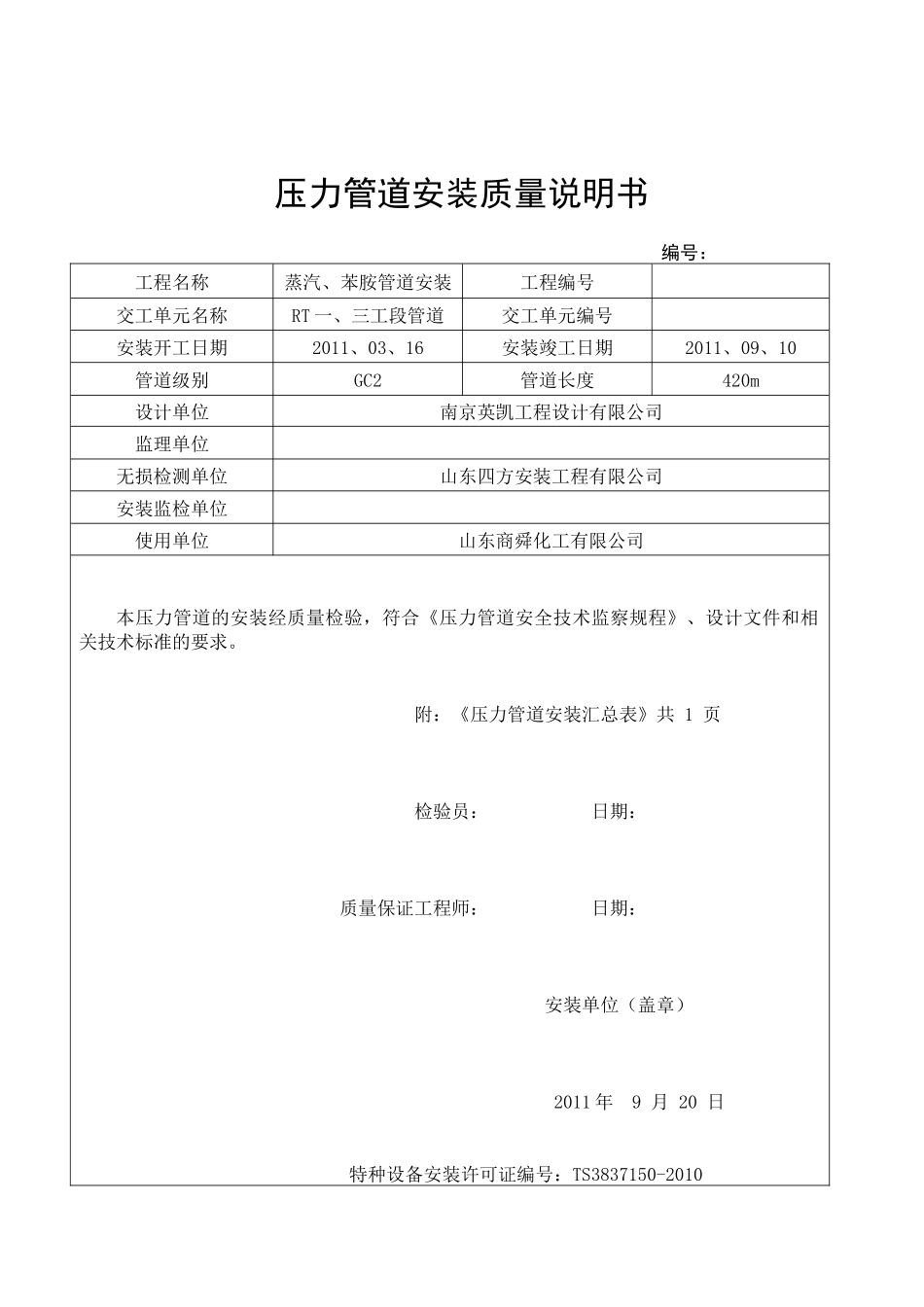

压力管道安装质量说明书编号：工程名称蒸汽、苯胺管道安装工程编号交工单元名称RT一、三工段管道交工单元编号安装开工日期2011、03、16安装竣工日期2011、09、10管道级别GC2管道长度420m设计单位南京英凯工程设计有限公司监理单位无损检测单位山东四方安装工程有限公司安装监检单位使用单位山东商舜化工有限公司本压力管道的安装经质量检验，符合《压力管道安全技术监察规程》、设计文件和相关技术标准的要求。附：《压力管道安装汇总表》共1页检验员：日期：质量保证工程师：日期：安装单位（盖章）2011年9月20日特种设备安装许可证编号：TS3837150-2010阀门试验记录建设单位山东莘县鲁源化工有限公司施工单位山东省四方安装工程有限公司单位工程名称1万t/a甲基环己烷施工日期2011.12.13型号规格数量压力试验密封试验结果日期介质压力（MPa）时间（min）介质压力（MPa）时间（min）J41H—16--2565水1.930空气0.920合格2011/12/14J41H—16-322水1.930空气0.920合格2011/12/16J41H—16--408水1.930空气0.920合格2011/12/15J41H—16--509水1.930空气0.920合格2011/12/15J41H—16--8018水1.930空气0.920合格2011/12/14J41H—16--10015水1.930空气0.920合格2011/12/14J41H—16--1256水1.930空气0.920合格2011/12/14J41H—16--20010水1.930空气0.920合格2011/12/13Q41F—16C--202水1.930空气0.920合格2011/12/16Q41F—16C--252水1.930空气0.920合格2011/12/16Q41F—16C--401水1.930空气0.920合格2011/12/16备注：安装前根据要求重新进行强度及密封性试验。项目责任师：建设单位代表：管道系统气压及气密性试验记录建设单位山东尚舜化工有限公司施工单位山东四方安装工程有限公司工程名称RT一、三工段管道工程施工图号施工日期2011年8月20日环境温度6℃工作压力0.7MPa试验压力0.805MPa使用压力表2量程：0-1.6MPa编号：试压范围PL101—PL142水压试验简要程序压力升至试验压力的50%，未发现异状，管道无泄漏。继续按试验压力的10%逐级升压，每级稳压3分钟，观察，直至升高为试验压力。稳压10分钟，然后进行系统检查。经检查，无泄漏，目测无变形。试验检查项次检查内容检查结果1肉眼观察有无发现残余变形无2有无泄漏无3气密性合格试验结果及意见经0.805Mpa气压试验合格。经0.7Mpa气密性试验合格。签施工单位建设单位监理单位质量技术监督局名技术负责人：年月日建设单位代表：年月日建设单位代表：年月日监检员：年月日管道系统气压及气密性试验记录建设单位山东尚舜化工有限公司施工单位山东四方安装工程有限公司工程名称RT一、三工段管道工程施工图号施工日期2011年8月20日环境温度7℃工作压力0.7MPa试验压力0.805MPa使用压力表2量程：0-1.6MPa编号：试压范围PG101—109E水压试验简要程序压力升至试验压力的50%，未发现异状，管道无泄漏。继续按试验压力的10%逐级升压，每级稳压3分钟，观察，直至升高为试验压力。稳压10分钟，然后进行系统检查。经检查，无泄漏，目测无变形。试验检查项次检查内容检查结果1肉眼观察有无发现残余变形无2有无泄漏无3气密性合格试验结果及意见经0.805Mpa气压试验合格。经0.7Mpa气密性试验合格。签施工单位建设单位监理单位质量技术监督局名技术负责人：年月日建设单位代表：年月日建设单位代表：年月日监检员：年月日管道系统气压及气密性试验记录建设单位山东尚舜化工有限公司施工单位山东四方安装工程有限公司工程名称RT一、三工段管道工程施工图号施工日期2011年8月20日环境温度4℃工作压力0.7MPa试验压力0.805MPa使用压力表2量程：0-MPa编号：试压范围N101-N104水压试验简要程序压力升至试验压力的50%，未发现异状，管道无泄漏。继续按试验压力的10%逐级升压，每级稳压3分钟，观察，直至升高为试验压力。稳压10分钟，然后进行系统检查。经检查，无泄漏，目测无变形。试验检查项次检查内容检查结果1肉眼观察有无发现残余变形无2有无泄漏无3气密性合格试验结果及意见经0.805Mpa气压试验合格。经0.7Mpa气密性试验合格。签施工单位建设单位监理单位质量技术监督局名技术负责人：年月日建设单位代表：年月日建设单位代表：年月日监检员：年月日管道系统气压...
