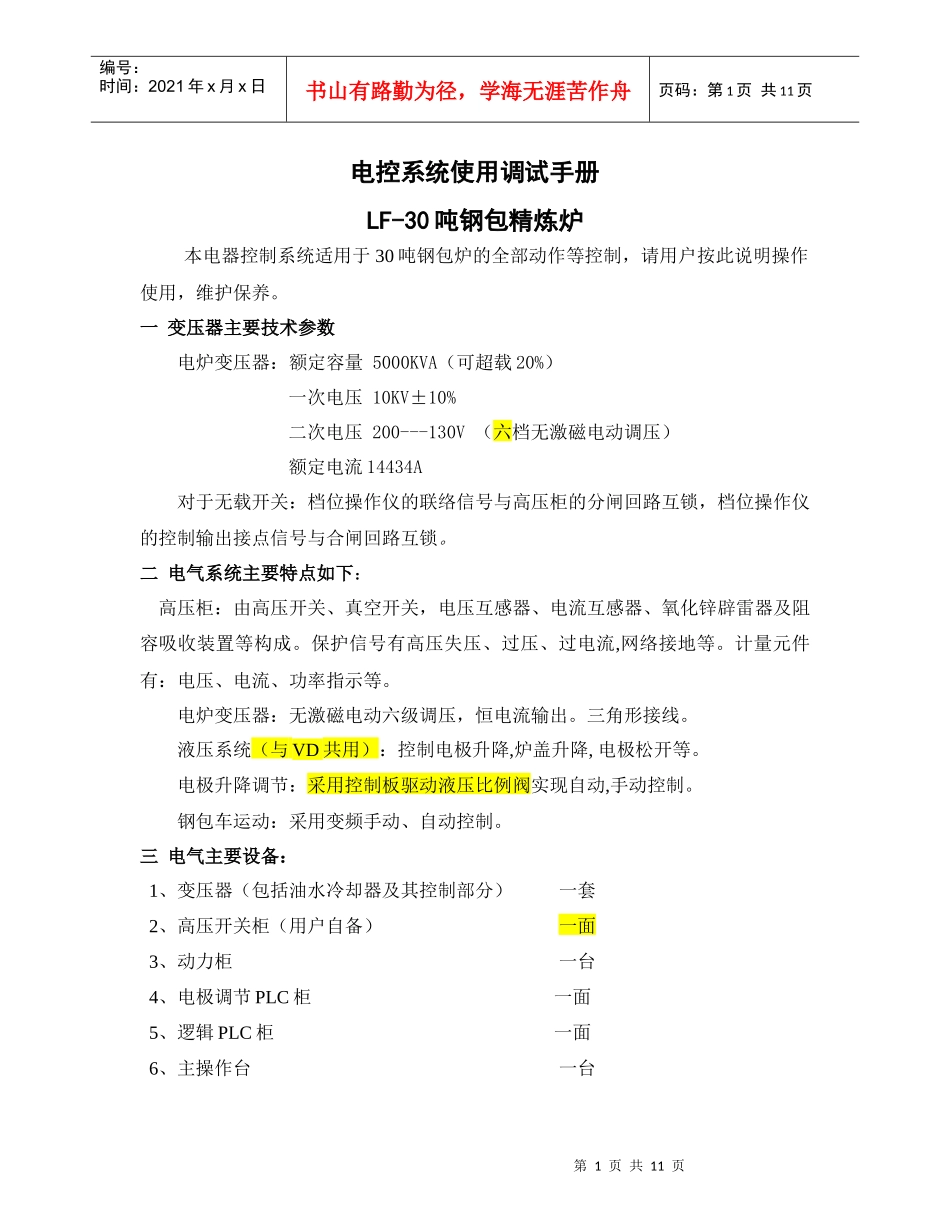

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电控系统使用调试手册LF-30吨钢包精炼炉本电器控制系统适用于30吨钢包炉的全部动作等控制，请用户按此说明操作使用，维护保养。一变压器主要技术参数电炉变压器：额定容量5000KVA（可超载20%）一次电压10KV±10%二次电压200---130V（六档无激磁电动调压）额定电流14434A对于无载开关：档位操作仪的联络信号与高压柜的分闸回路互锁，档位操作仪的控制输出接点信号与合闸回路互锁。二电气系统主要特点如下：高压柜：由高压开关、真空开关，电压互感器、电流互感器、氧化锌辟雷器及阻容吸收装置等构成。保护信号有高压失压、过压、过电流,网络接地等。计量元件有：电压、电流、功率指示等。电炉变压器：无激磁电动六级调压，恒电流输出。三角形接线。液压系统（与VD共用）：控制电极升降,炉盖升降,电极松开等。电极升降调节：采用控制板驱动液压比例阀实现自动,手动控制。钢包车运动：采用变频手动、自动控制。三电气主要设备：1、变压器（包括油水冷却器及其控制部分）一套2、高压开关柜（用户自备）一面3、动力柜一台4、电极调节PLC柜一面5、逻辑PLC柜一面6、主操作台一台第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页7、炉前操作台一台设备布置：高压开关柜安装与高压配电室，变压器及其附带设备位于变压器室。炉前操作台置于炉体前便于观察设备的位置。主操作台、动力柜、PLC柜置于主控制室。四设备功能简述：1.动力柜：从车间引来3相4线制380V，50Hz电源，在动力柜进行分配后，提供本设备所有电气部分的动力电源，控制电源，以及液压系统的工作控制和其它事故指示等。2.主操作台：有PLC控制系统，有变压器调压档位显示，三相弧压瞬时值显示，三相弧流瞬时值显示，高压电压瞬时值显示，高压开关的分合指示灯显示，电极升降控制阀驱动电压显示，三相电极到顶指示，炉盖到顶到底指示，电极和炉盖操作主台和炉前台控制转换开关，各相电极手动升降操作按钮，变压器升压、降压操作控制按钮，炉盖升降操作按钮。3.工控机：标题栏中都有各系统名称，画面名称，钢水温度，及当前系统时间等内容，画面的右边标题栏中有画面切换按钮，可用鼠标点击切换。当系统出现事故时，显示当前最新发生的事故名称，以便查看及打印。a)主画面电极调节器系统数据：三相弧流，三相弧压，电极升降控制弧流整定、电极升降控制弧流的灵敏度等控制，出钢温度，弧流及弧压趋势图。b)高压系统画面高压系统主要数据：高压分、合闸，档位，档位电压，额定电流，一次测三相电压，电流的电参数，变压器油温，事故等。c)加热系统画面主要完成炉体状态的检测，氩气动作的输入信号，方便维护。d)液压系统画面液压系统模拟：高压罐液位显示，过滤器前后压力及液阻过大显示，液压泵阀运行状态显示及故障显示等。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页e)水冷系统画面水冷系统模拟：总进水后，每相导电横臂出水温度，炉盖出水温度压力等事故显示。f)曲线图画面显示在冶炼过程中A、B、C三相弧流曲线图，以便统计查看。g)报表画面冶炼过程中出现故障事件，同时将该事故记录在报表画面的事故报表栏中，以便查看。4.炉前操作台有：三相电极夹紧、松开按钮，三相电极手动升降按钮。炉盖升、降按钮，钢包车前进、后退按钮。5.PLC柜：含有综合PLC一套。五设备控制连锁保证：1、三相电极松开操作采用钥匙按钮，只有插入钥匙，才能松开电极，从而避免误操作使电极掉下。2、满足三相电极上升到顶和炉盖上升到顶、方可进行钢包车运行操作。六安装调试及使用：1、按设备布置图就位安装各个台柜，并按外部接线图连接设备与台柜及设备与设备之间的连线。因安装场地、方位、面积等原因，用户未按提供的布置图安装就位，允许另外摆设，但设备与台柜及设备与设备之间的连线应符合原理图。2、所有电气装置安装后，均可靠接地，接地电阻应不大于4Ω.变压器二次过流继电器（信号柜内）整定值：工作电流14434A，动作电流21600A，5秒。液压泵加...
