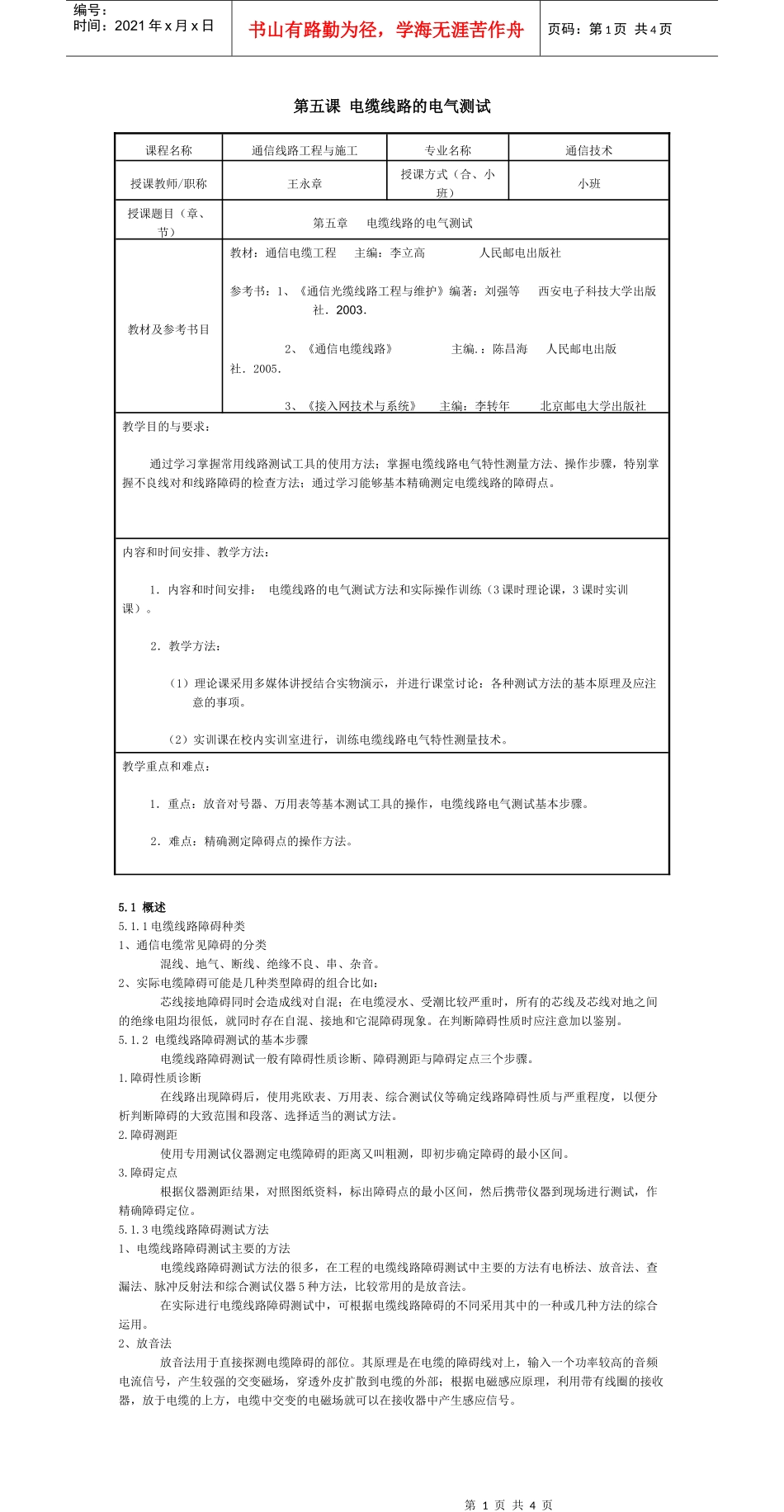

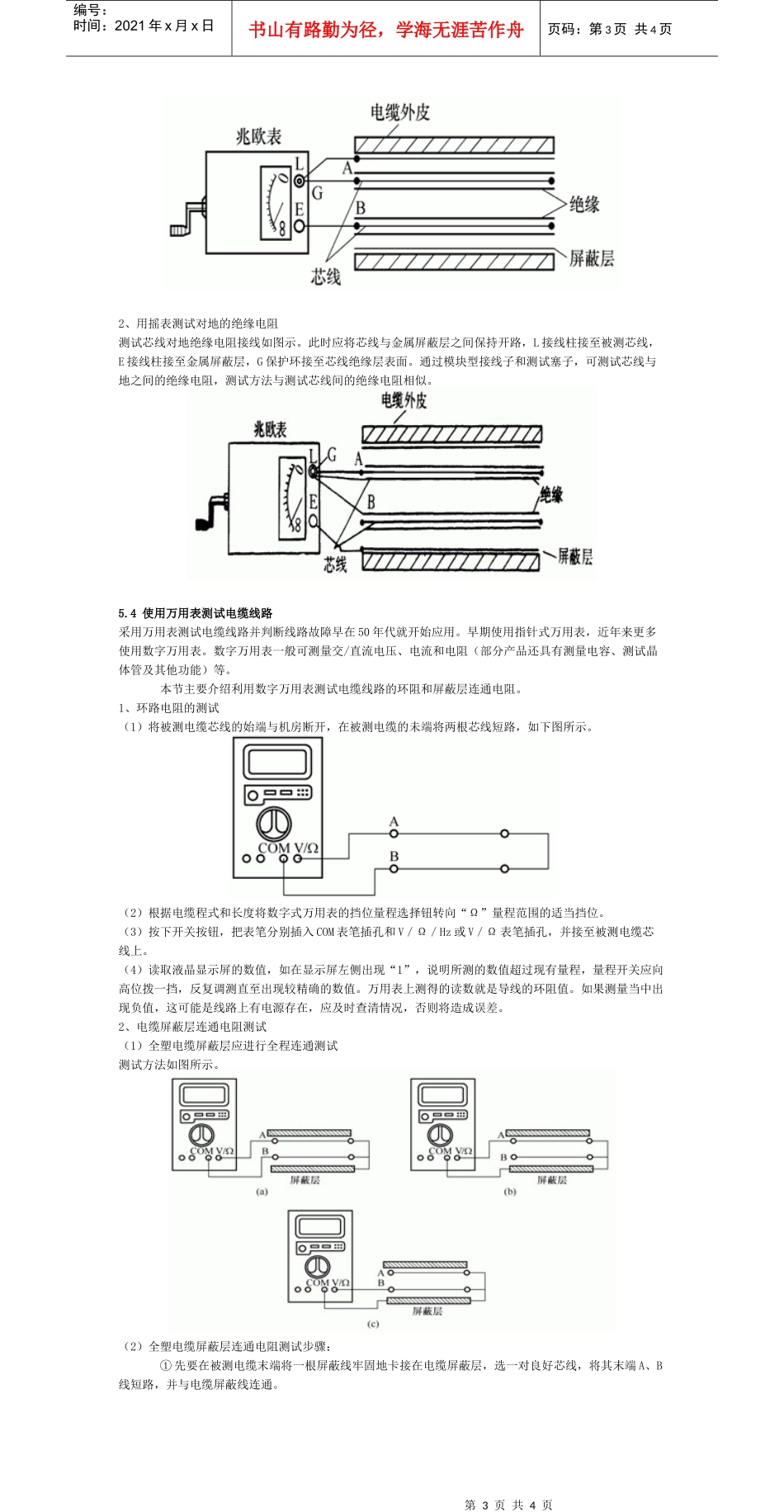

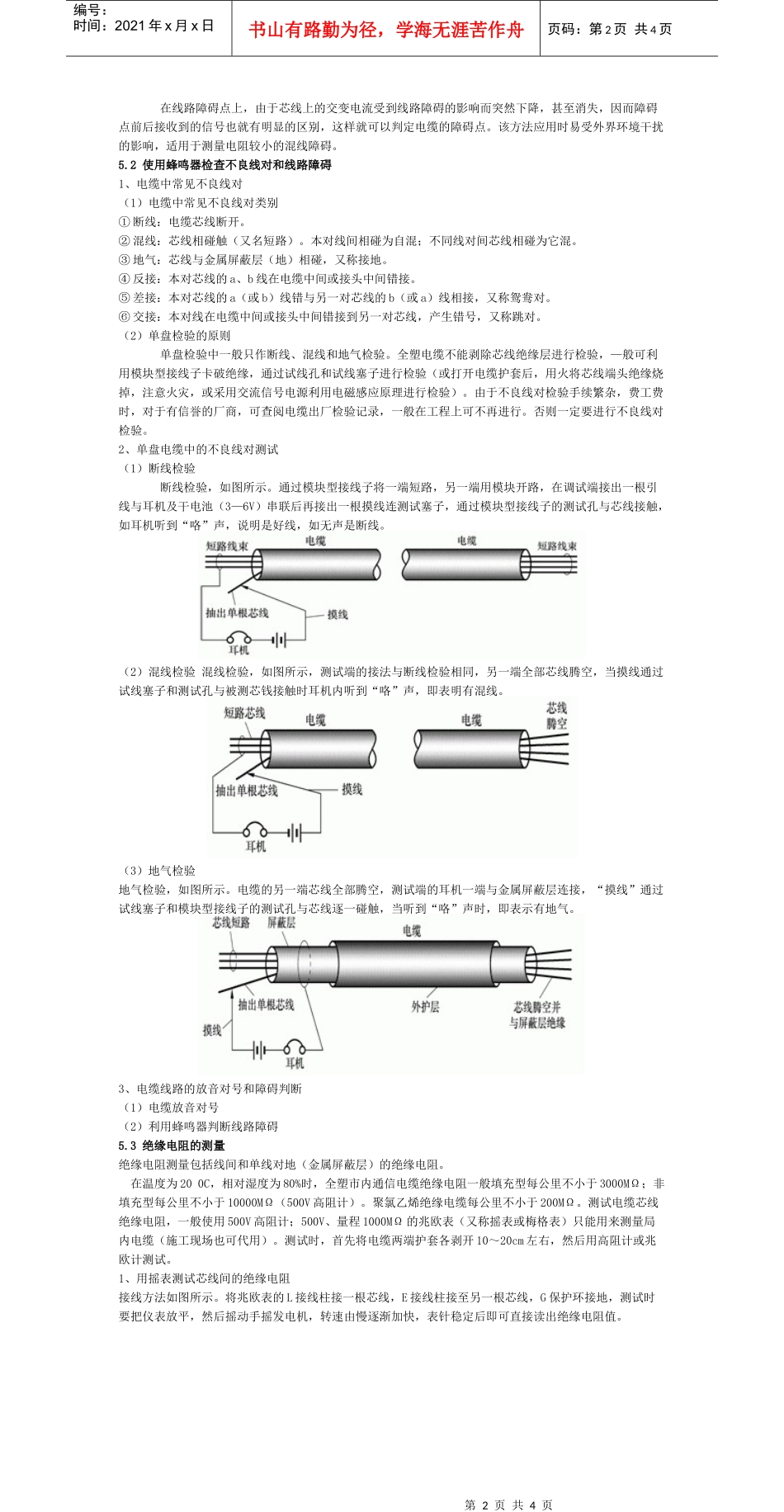

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第五课电缆线路的电气测试课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第五章电缆线路的电气测试教材及参考书目教材：通信电缆工程主编：李立高人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等西安电子科技大学出版社．2003．2、《通信电缆线路》主编.：陈昌海人民邮电出版社．2005．3、《接入网技术与系统》主编：李转年北京邮电大学出版社教学目的与要求：通过学习掌握常用线路测试工具的使用方法；掌握电缆线路电气特性测量方法、操作步骤，特别掌握不良线对和线路障碍的检查方法；通过学习能够基本精确测定电缆线路的障碍点。内容和时间安排、教学方法：1．内容和时间安排：电缆线路的电气测试方法和实际操作训练（3课时理论课，3课时实训课）。2．教学方法：（1）理论课采用多媒体讲授结合实物演示，并进行课堂讨论：各种测试方法的基本原理及应注意的事项。（2）实训课在校内实训室进行，训练电缆线路电气特性测量技术。教学重点和难点：1．重点：放音对号器、万用表等基本测试工具的操作，电缆线路电气测试基本步骤。2．难点：精确测定障碍点的操作方法。5.1概述5.1.1电缆线路障碍种类1、通信电缆常见障碍的分类混线、地气、断线、绝缘不良、串、杂音。2、实际电缆障碍可能是几种类型障碍的组合比如：芯线接地障碍同时会造成线对自混；在电缆浸水、受潮比较严重时，所有的芯线及芯线对地之间的绝缘电阻均很低，就同时存在自混、接地和它混障碍现象。在判断障碍性质时应注意加以鉴别。5.1.2电缆线路障碍测试的基本步骤电缆线路障碍测试一般有障碍性质诊断、障碍测距与障碍定点三个步骤。1.障碍性质诊断在线路出现障碍后，使用兆欧表、万用表、综合测试仪等确定线路障碍性质与严重程度，以便分析判断障碍的大致范围和段落、选择适当的测试方法。2.障碍测距使用专用测试仪器测定电缆障碍的距离又叫粗测，即初步确定障碍的最小区间。3.障碍定点根据仪器测距结果，对照图纸资料，标出障碍点的最小区间，然后携带仪器到现场进行测试，作精确障碍定位。5.1.3电缆线路障碍测试方法1、电缆线路障碍测试主要的方法电缆线路障碍测试方法的很多，在工程的电缆线路障碍测试中主要的方法有电桥法、放音法、查漏法、脉冲反射法和综合测试仪器5种方法，比较常用的是放音法。在实际进行电缆线路障碍测试中，可根据电缆线路障碍的不同采用其中的一种或几种方法的综合运用。2、放音法放音法用于直接探测电缆障碍的部位。其原理是在电缆的障碍线对上，输入一个功率较高的音频电流信号，产生较强的交变磁场，穿透外皮扩散到电缆的外部；根据电磁感应原理，利用带有线圈的接收器，放于电缆的上方，电缆中交变的电磁场就可以在接收器中产生感应信号。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页在线路障碍点上，由于芯线上的交变电流受到线路障碍的影响而突然下降，甚至消失，因而障碍点前后接收到的信号也就有明显的区别，这样就可以判定电缆的障碍点。该方法应用时易受外界环境干扰的影响，适用于测量电阻较小的混线障碍。5.2使用蜂鸣器检查不良线对和线路障碍1、电缆中常见不良线对（1）电缆中常见不良线对类别①断线：电缆芯线断开。②混线：芯线相碰触（又名短路）。本对线间相碰为自混；不同线对间芯线相碰为它混。③地气：芯线与金属屏蔽层（地）相碰，又称接地。④反接：本对芯线的a、b线在电缆中间或接头中间错接。⑤差接：本对芯线的a（或b）线错与另一对芯线的b（或a）线相接，又称鸳鸯对。⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。（2）单盘检验的原则单盘检验中一般只作断线、混线和地气检验。全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。由于不良线对检验手续...
