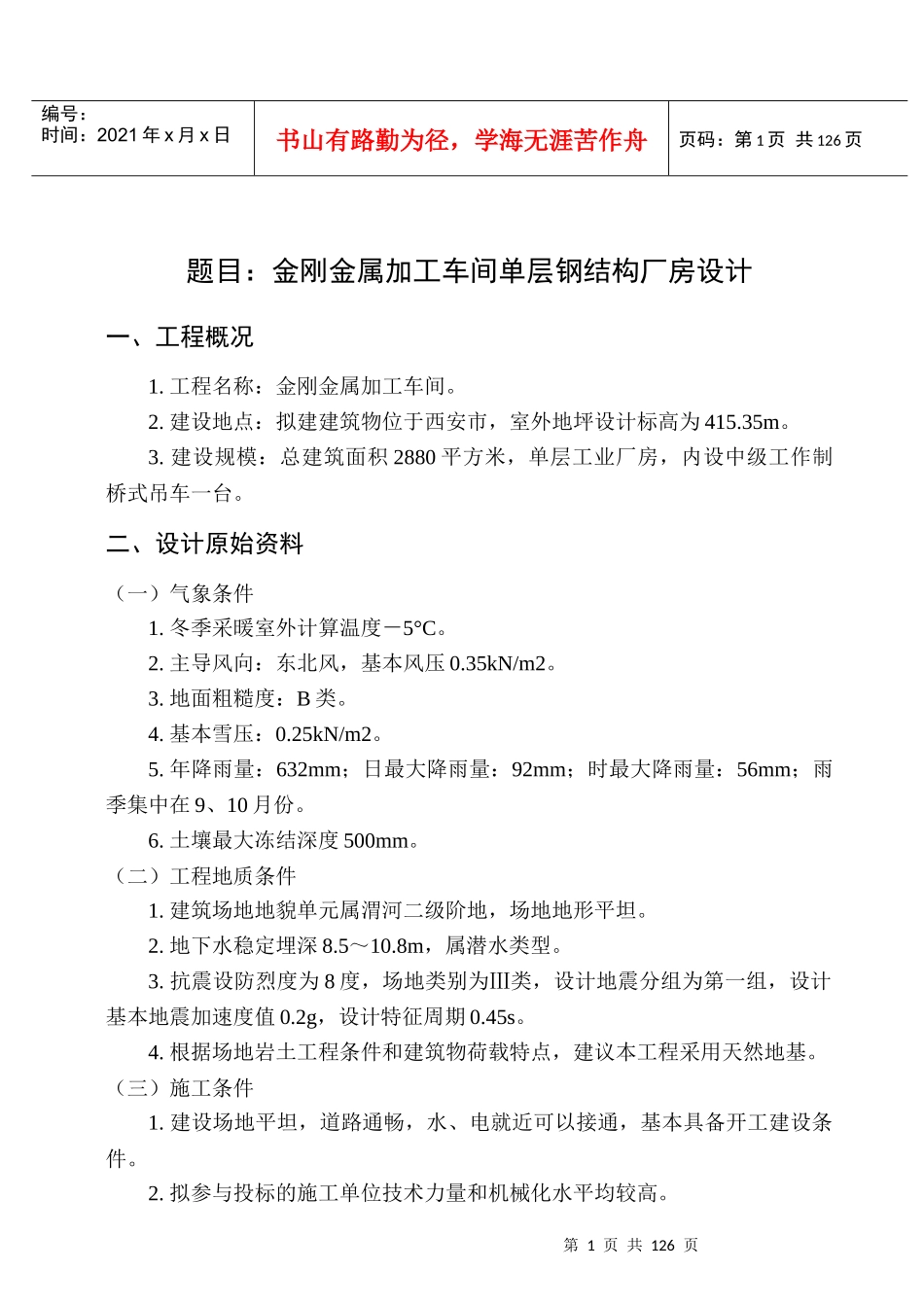

第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共126页题目：金刚金属加工车间单层钢结构厂房设计一、工程概况1.工程名称：金刚金属加工车间。2.建设地点：拟建建筑物位于西安市，室外地坪设计标高为415.35m。3.建设规模：总建筑面积2880平方米，单层工业厂房，内设中级工作制桥式吊车一台。二、设计原始资料（一）气象条件1.冬季采暖室外计算温度－5°C。2.主导风向：东北风，基本风压0.35kN/m2。3.地面粗糙度：B类。4.基本雪压：0.25kN/m2。5.年降雨量：632mm；日最大降雨量：92mm；时最大降雨量：56mm；雨季集中在9、10月份。6.土壤最大冻结深度500mm。（二）工程地质条件1.建筑场地地貌单元属渭河二级阶地，场地地形平坦。2.地下水稳定埋深8.5～10.8m，属潜水类型。3.抗震设防烈度为8度，场地类别为Ⅲ类，设计地震分组为第一组，设计基本地震加速度值0.2g，设计特征周期0.45s。4.根据场地岩土工程条件和建筑物荷载特点，建议本工程采用天然地基。（三）施工条件1.建设场地平坦，道路通畅，水、电就近可以接通，基本具备开工建设条件。2.拟参与投标的施工单位技术力量和机械化水平均较高。第2页共126页第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共126页三、建筑设计任务及要求（一）设计任务根据建设单位提供的设计委托书，完成建筑平面、剖面及立面设计。（二）设计要求1.平面设计：根据工艺要求，合理确定平面柱网尺寸；要求满足采光、通风要求。2.剖面设计：根据给定的吊车资料、工艺净空要求，确定牛腿标高和厂房高度。3.立面设计：建筑风格、造型应富有创意，有时代感。（三）设计成果说明书1份，1#图纸2张1.平面图：参考比例1：100~1：200。2.立面图：正立面，侧立面各一个，参考比例1：100~1：200。3.剖面图：参考比例1：100~1：200。4.节点详图：不少于5个，其中檐口和屋脊构造详图必画，比例自定。5.建筑设计说明书。建筑设计方案应达到初步设计深度，构造详图达到施工图深度。围护结构采用双层彩色压型钢板内填保温材料，可以是工厂复合板，也可以是现场复合板，自选。四、结构设计任务及要求（一）设计任务根据建筑设计方案及设计原始资料，选择结构体系，布置结构构件，进行结构内力分析，确定构件截面，设计连接节点，绘制结构施工图。（二）设计要求1.结构选型：根据建筑设计方案及设计原始资料，选择适当的结构体系。要求合理选择屋面梁的类型、梁、柱连接形式、柱截面形式、屋面和柱间支撑的布置方案。第3页共126页第2页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共126页提示：重型厂房跨度大、高度高、吊车重，多采用下段格构、上段实腹的阶形柱。屋面梁与柱可以铰接也可以刚接（铰接框架和刚接框架），对刚度要求高的单跨重型厂房可用刚接，其余铰接。2.结构布置：合理布置结构构件，正确选取计算单元，明确结构的传力途径，初步确定钢材种类及构件截面尺寸。3.结构内力分析及构件设计：根据现行国家设计规范，计算结构荷载及地震作用；进行荷载组合；手算完成结构的内力分析，进行排架柱的内力组合，完成构件截面及连接节点设计；同时，采用工程设计软件计算结构内力及设计结构构件，并与手算结果进行对比分析。完成标准柱距的吊车梁设计。（三）设计成果计算书1份，1#图纸4张1.计算书内容：(1)结构设计方案论证（包括柱网布置，抗风柱、支撑设置，柱截面形式以及材料选择等）；(2)主要承重结构的内力计算及设计。(3)吊车梁设计。(4)墙梁、檩条、压型钢板、抗风柱、牛腿设计。2.图纸内容：(1)屋盖结构布置图（檩条、支撑和有关节点）；(2)墙面结构布置图（墙梁的布置及有关连接节点）；(3)阶型柱结构施工图；(4)节点详图（散于各图）；(5)吊车梁施工图。五、设计成果统一要求（一）设计说明书应完整地说明设计方案、设计依据、设计步骤及过程；论述充分，条理清晰，叙述准确，简明扼要；书写整齐；计算过程尽可能表格化。设计说明书应包括下列内容：封页，扉页，毕业设计任务书，中英文摘要第4页共126页第3页共126页编号：时间：2021年x月x日书山有...
