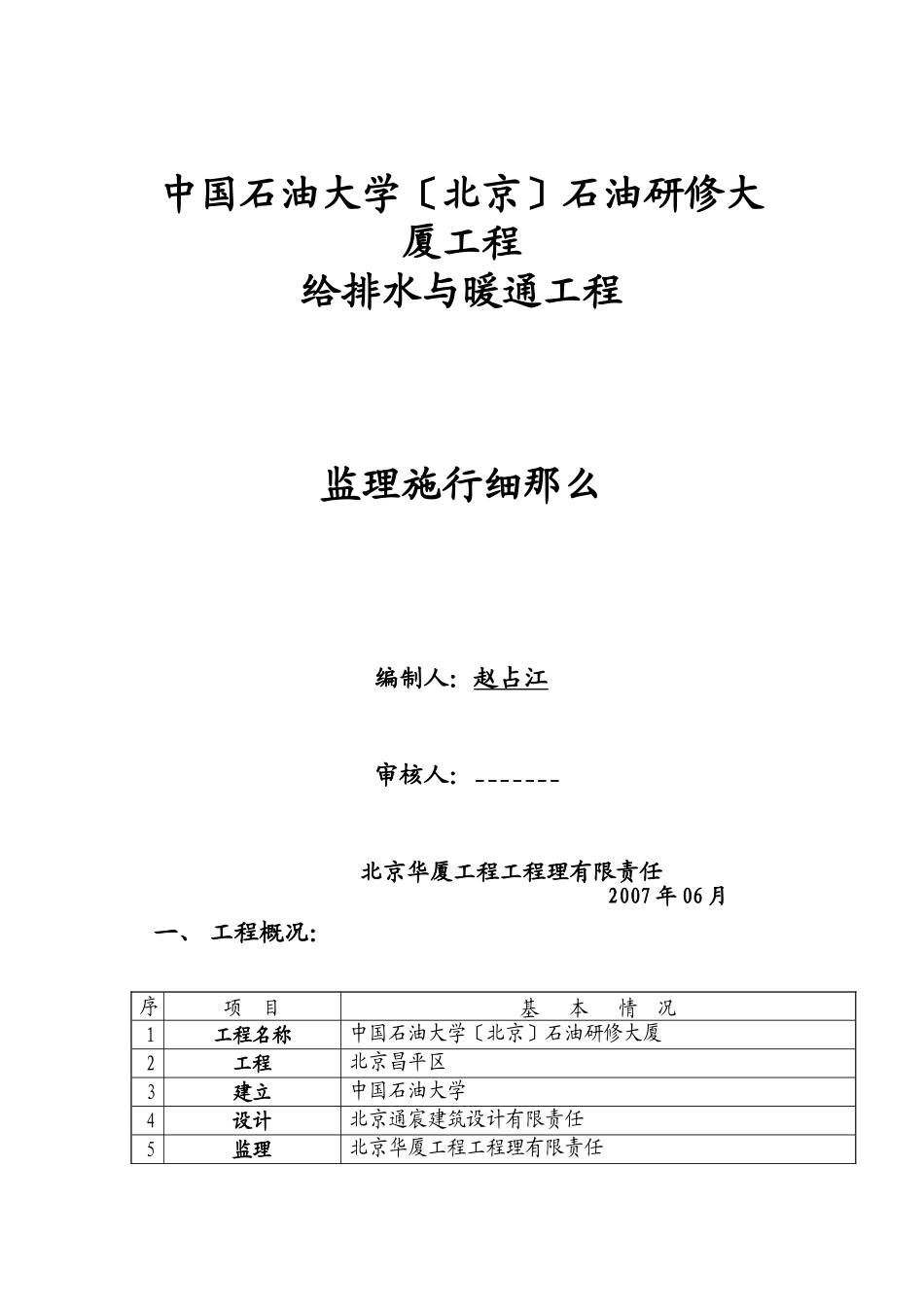

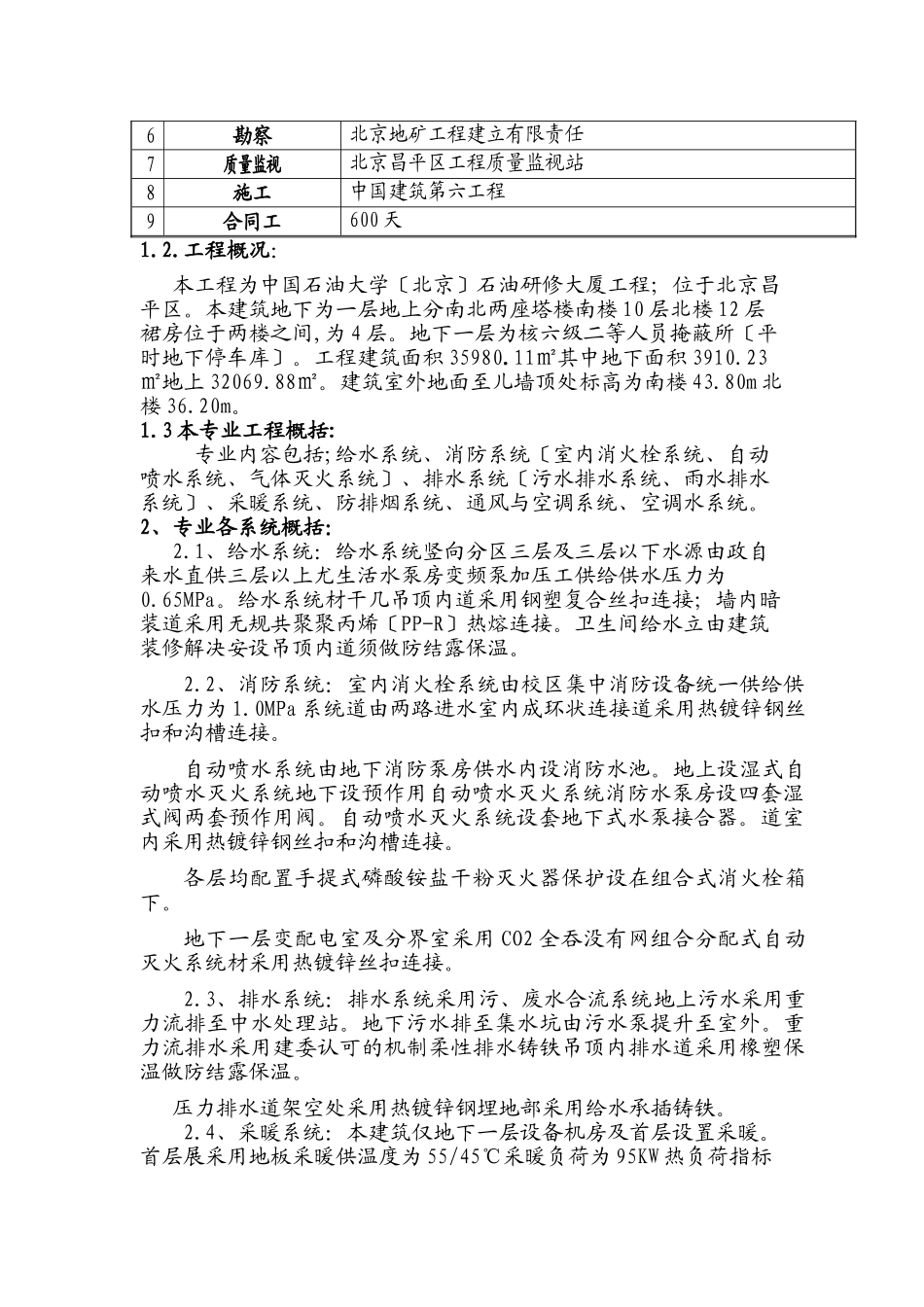

中国石油大学〔北京〕石油研修大厦工程给排水与暖通工程监理施行细那么编制人：赵占江审核人：_______北京华厦工程工程理有限责任2007年06月一、工程概况：序项目基本情况1工程名称中国石油大学〔北京〕石油研修大厦2工程北京昌平区3建立中国石油大学4设计北京通宸建筑设计有限责任5监理北京华厦工程工程理有限责任6勘察北京地矿工程建立有限责任7质量监视北京昌平区工程质量监视站8施工中国建筑第六工程9合同工600天1.2.工程概况：本工程为中国石油大学〔北京〕石油研修大厦工程；位于北京昌平区。本建筑地下为一层地上分南北两座塔楼南楼10层北楼12层裙房位于两楼之间,为4层。地下一层为核六级二等人员掩蔽所〔平时地下停车库〕。工程建筑面积35980.11㎡其中地下面积3910.23㎡地上32069.88㎡。建筑室外地面至儿墙顶处标高为南楼43.80m北楼36.20m。1.3本专业工程概括:专业内容包括;给水系统、消防系统〔室内消火栓系统、自动喷水系统、气体灭火系统〕、排水系统〔污水排水系统、雨水排水系统〕、采暖系统、防排烟系统、通风与空调系统、空调水系统。2、专业各系统概括：2.1、给水系统：给水系统竖向分区三层及三层以下水源由政自来水直供三层以上尤生活水泵房变频泵加压工供给供水压力为0.65MPa。给水系统材干几吊顶内道采用钢塑复合丝扣连接；墙内暗装道采用无规共聚聚丙烯〔PP-R〕热熔连接。卫生间给水立由建筑装修解决安设吊顶内道须做防结露保温。2.2、消防系统：室内消火栓系统由校区集中消防设备统一供给供水压力为1.0MPa系统道由两路进水室内成环状连接道采用热镀锌钢丝扣和沟槽连接。自动喷水系统由地下消防泵房供水内设消防水池。地上设湿式自动喷水灭火系统地下设预作用自动喷水灭火系统消防水泵房设四套湿式阀两套预作用阀。自动喷水灭火系统设套地下式水泵接合器。道室内采用热镀锌钢丝扣和沟槽连接。各层均配置手提式磷酸铵盐干粉灭火器保护设在组合式消火栓箱下。地下一层变配电室及分界室采用CO2全吞没有网组合分配式自动灭火系统材采用热镀锌丝扣连接。2.3、排水系统：排水系统采用污、废水合流系统地上污水采用重力流排至中水处理站。地下污水排至集水坑由污水泵提升至室外。重力流排水采用建委认可的机制柔性排水铸铁吊顶内排水道采用橡塑保温做防结露保温。压力排水道架空处采用热镀锌钢埋地部采用给水承插铸铁。2.4、采暖系统：本建筑仅地下一层设备机房及首层设置采暖。首层展采用地板采暖供温度为55/45℃采暖负荷为95KW热负荷指标为45W/㎡。道安装在建筑垫层内,采暖采用胶联铝塑复合XPAP.材公称外径25mm最小壁厚为2.3mm。2.5、送排风系统：配电室、水泵房、动力站、公共卫生间均设机械排风系统由井排出室外。地下汽车库设机械送排风系统进风排风口均在室外地面2.5m以上。气瓶间设事故排风系统排风量按12次/时设计消防排烟。2.6、消防排烟系统：本建筑消防前室合用前室及疏散楼梯间均设有正压送风系统。地下车库、内走道以及无自然排烟设施的地方均设置消防排烟系统。平战结合。2.7、空调循环冷却水系统：空调冷却水量为每小时8立方米选用三台冷却塔。冷却塔与冷水机组一一对应并联锁运行。冷却循环水泵设在冷冻机房内冷却塔放在十二层屋面上冷却塔采用风机电机变频控制组合。道采用焊接钢焊接连接。2.8、空调系统：空调系统按满负荷设计展及属高大空间空调系统采用全空气系统试验室及小型会议室采用风机盘加新风系统空调水采用两制在地下一层动力站内手动季节切换。二、编制根据：1、和地方有关工程建立的法律、法规；2、经有关部门批准的工程工程、设计以及监理规划；3、建立和监理签订的工程建立监理合同；4、建立与施工签订的建立工程合同；5、和地方有关工程建立的技术、和规程GB50242—2002?建筑给水、排水及采暖工程施工质量验收?DBJ/T01-49-2000?低温热水地板辐射供暖应用技术规程?DBJ/T01—26—2003?建筑安装分项工程施工工艺规程?、DBJ01—41—2002?建立工程监理规程?、DBJ01—51—2003?建筑工程资料理规程?、GBG50349—2005?建筑给水聚丙稀道工程技术规程?、GB50243—2002?通风与空调工程施工质量验收?GB50261---96?自动喷水灭火系统施工质量验收...
