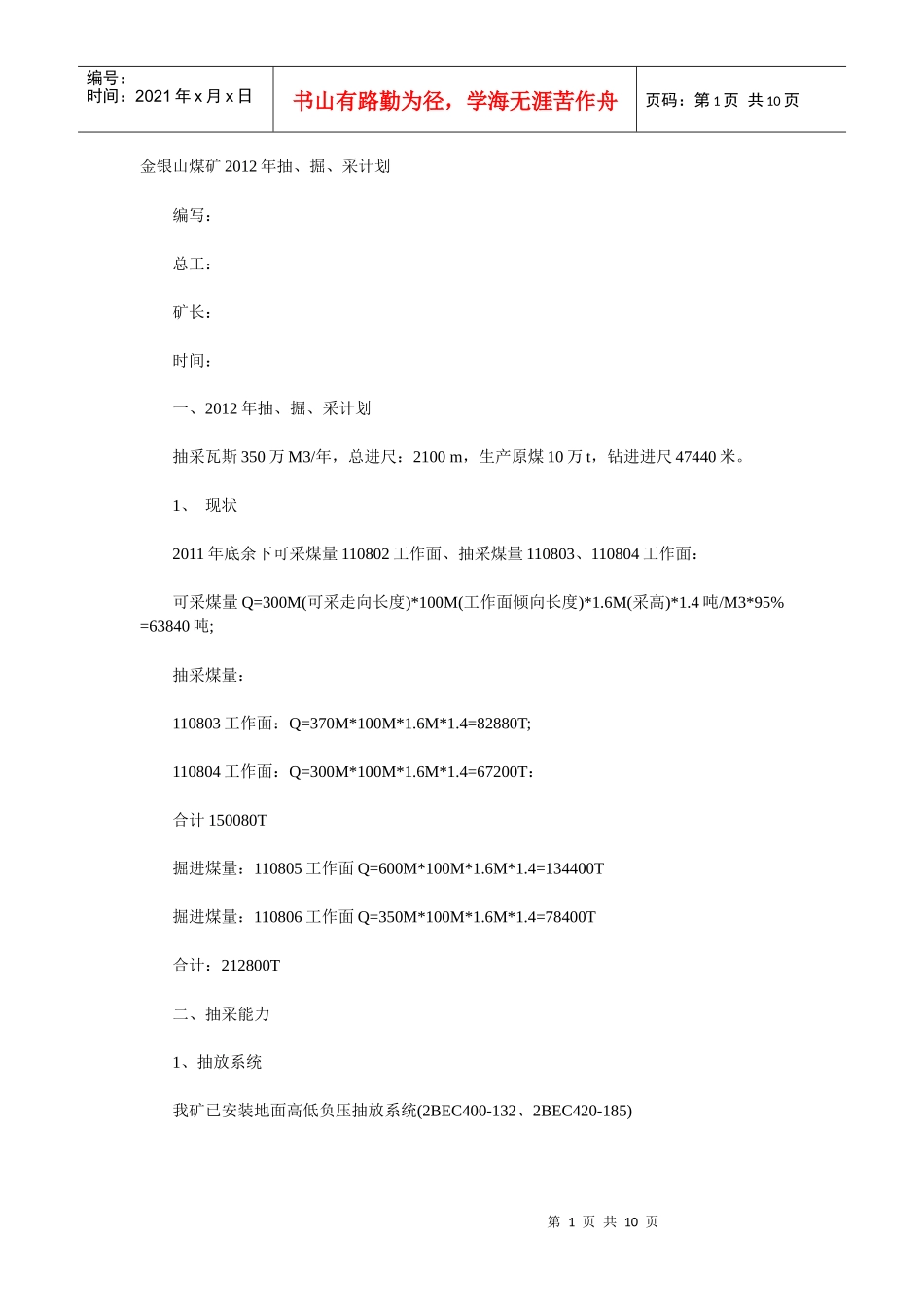

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页金银山煤矿2012年抽、掘、采计划编写：总工：矿长：时间：一、2012年抽、掘、采计划抽采瓦斯350万M3/年，总进尺：2100m，生产原煤10万t，钻进进尺47440米。1、现状2011年底余下可采煤量110802工作面、抽采煤量110803、110804工作面：可采煤量Q=300M(可采走向长度)*100M(工作面倾向长度)*1.6M(采高)*1.4吨/M3*95%=63840吨;抽采煤量：110803工作面：Q=370M*100M*1.6M*1.4=82880T;110804工作面：Q=300M*100M*1.6M*1.4=67200T：合计150080T掘进煤量：110805工作面Q=600M*100M*1.6M*1.4=134400T掘进煤量：110806工作面Q=350M*100M*1.6M*1.4=78400T合计：212800T二、抽采能力1、抽放系统我矿已安装地面高低负压抽放系统(2BEC400-132、2BEC420-185)第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页高负压年抽采能力Q=330天*24*6250*0.8*30%=11880000低负压年抽采能力Q=330天*24*8550*0.8*40%=19699200m3/年三、工作面瓦斯储量及抽放瓦斯量计算1、工作面瓦斯储量相邻110801工作面测定煤层瓦斯含量为9.8m3/t。根据110801工作面瓦斯含量、110803、110804工作面测定数据和110803、110804工作面掘进期间瓦斯涌出量推断该工作面平均瓦斯含量为10m3/t。工作面平均走向长420、350米，倾斜宽1100米，煤层平均厚度1.6米，容重1.4吨/m3。因此该工作面瓦斯储量为：Q储=L×H×M×γ×XQ3=420*100*1.6*1.4*10=940800m3Q4=350*100*1.6*1.4*10=784000m3合计1724800m3式中：L—工作面走向长度;m第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页H—工作面倾斜宽度;mM—煤层平均厚度;mγ—煤的容重;吨/m3X—煤层瓦斯含量;m3/吨2、工作面巷道掘进及打钻过程中瓦斯自然排放量110803、110804工作面自巷道掘进以来，通过采取边掘边抽、超前排放钻孔及风排等措施，使工作面煤层中赋存的瓦斯得到一定的释放，这不但保证了巷道掘进施工工作的顺利进行，而且在一定程度上降低了工作面煤层中的瓦斯含量，对以后工作面回采工作非常有利。因此对工作面巷道掘进及打钻过程中自然排放的瓦斯量进行统计。巷道掘进及打钻过程中瓦斯自然排放量预测：(回风按瓦斯浓度0.5%，掘进风量400M3/MIN，每天瓦斯自然排放量Q=24*400*0.5%=48M3，巷道掘进及打钻过程按4个月计算，瓦斯自然排放总量统计48*30*4=5760M3,110803、110804掘进期间瓦斯自然排放总量统计5760M3*4=23040M3,4、工作面需要抽放的瓦斯量《煤矿安全规程》第190条规定煤层瓦斯预抽率应大于30%，根据该条规定和上述统计计算结果，110803、110804工作面预抽应抽出的瓦斯量(QY)为：QY≥0.3(Q储-Q抽-Q排)式中：QY—工作面需要抽放的瓦斯量，万m3;Q储—工作面瓦斯储量，1724800m3;Q抽—工作面边掘边抽钻孔抽放量，m3;Q排—掘进期间风排瓦斯量，23040万m3。代入上式得工作面预抽率为30%时需要抽放的瓦斯量为1701760m3四、低负压系统抽放率计算高负压抽釆4个月，抽采率30%，剩余瓦斯含量为10(1-30%)7m3/min.d=式中：d——工作面抽放率m3/min第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页Qy——抽放期间工作面涌出瓦斯量Qy=Q×C=650×0.5%=3.25m3/minQc——工作面抽放瓦斯量，即Qc=7-Qy=3.75m3/min则d=53.57%1、抽放钻孔的布置(1)、抽放钻孔布置方式平行布置、扇形布置，水平钻孔平行布置和混合钻孔布置等几种方式。钻孔布置方式要根据矿井的具体生产条件选择，对于以防突为目的的煤层瓦斯抽放，无论采用哪种布置方式，都要求在预抽煤层的范围内均匀布孔，使整个开采区域尽可能都在钻孔控制范围之内。根据金银山煤矿工作面长度和打钻能力，拟采用混合钻孔单排平行布置方式，从上、下顺槽同时打钻，贯穿整个工作面。钻孔布置方式如图所示。(2)、钻孔布置原则①、要做到抽放钻孔“抽而有源”。即必须保证钻孔有充足的瓦斯源，以利于提高煤层瓦斯抽放率。②、布置的钻孔要达到“吸而不漏”。即钻孔孔口必须位置适当，加强封孔质量，保证严...
