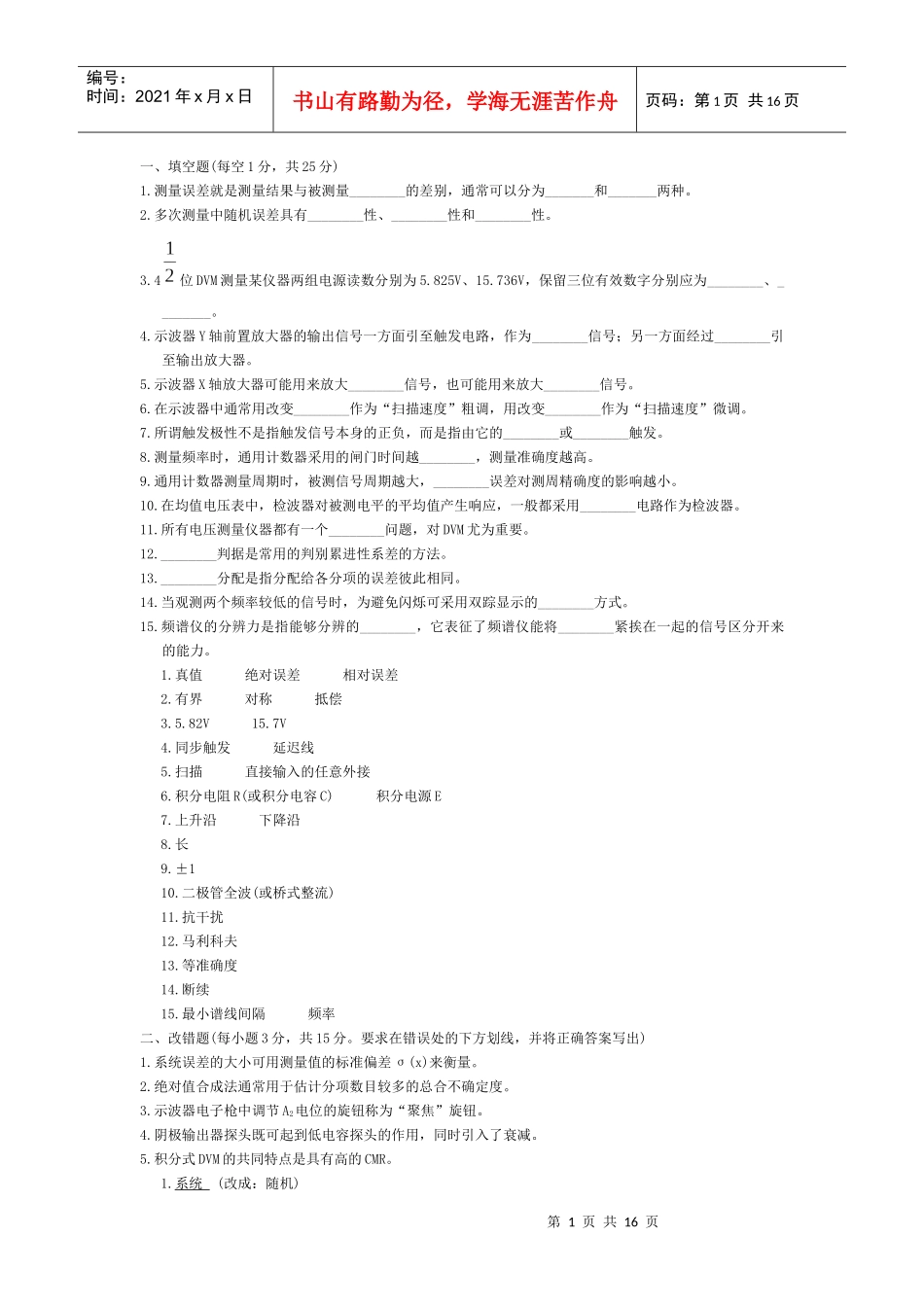

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一、填空题(每空1分，共25分)1.测量误差就是测量结果与被测量________的差别，通常可以分为_______和_______两种。2.多次测量中随机误差具有________性、________性和________性。3.4位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为________、________。4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为________信号；另一方面经过________引至输出放大器。5.示波器X轴放大器可能用来放大________信号，也可能用来放大________信号。6.在示波器中通常用改变________作为“扫描速度”粗调，用改变________作为“扫描速度”微调。7.所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。8.测量频率时，通用计数器采用的闸门时间越________，测量准确度越高。9.通用计数器测量周期时，被测信号周期越大，________误差对测周精确度的影响越小。10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用________电路作为检波器。11.所有电压测量仪器都有一个________问题，对DVM尤为重要。12.________判据是常用的判别累进性系差的方法。13.________分配是指分配给各分项的误差彼此相同。14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的________方式。15.频谱仪的分辨力是指能够分辨的________，它表征了频谱仪能将________紧挨在一起的信号区分开来的能力。1.真值绝对误差相对误差2.有界对称抵偿3.5.82V15.7V4.同步触发延迟线5.扫描直接输入的任意外接6.积分电阻R(或积分电容C)积分电源E7.上升沿下降沿8.长9.±110.二极管全波(或桥式整流)11.抗干扰12.马利科夫13.等准确度14.断续15.最小谱线间隔频率二、改错题(每小题3分，共15分。要求在错误处的下方划线，并将正确答案写出)1.系统误差的大小可用测量值的标准偏差σ(x)来衡量。2.绝对值合成法通常用于估计分项数目较多的总合不确定度。3.示波器电子枪中调节A2电位的旋钮称为“聚焦”旋钮。4.阴极输出器探头既可起到低电容探头的作用，同时引入了衰减。5.积分式DVM的共同特点是具有高的CMR。1.系统(改成：随机)第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2.多(改成：少)3.聚焦(改成：辅助聚焦)4.引入了(改成：不引入)5.CMR(改成：SMR)三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。每小题2分，共10分)1.根据测量误差的性质和特点，可以将其分为()三大类。A.绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差2.用通用示波器观测正弦波形，已知示波器良好，测试电路正常，但在荧光屏上却出现了如下波形，应调整示波器()旋钮或开关才能正常观测。A.偏转灵敏度粗调B.Y轴位移C.X轴位移D.扫描速度粗调3.通用计数器测量周期时由石英振荡器引起的主要是()误差。A.随机B.量化C.变值系统D.引用4.DVM的读数误差通常来源于()。A.刻度系数、非线性等B.量化C.偏移D.内部噪声5.()DVM具有高的SMR，但测量速率较低。A.逐次逼近比较式B.斜坡电压式C.双斜积分式D.V-f式1.C2.A3.C4.A5.C四、分析计算题(要求列出所求未知量的算式或关系式，最后计算结果一般保留三位有效数字，误差保留两位，中间单纯数学运算过程可以省略。共35分)1.设有两只电阻，R1=200±0.8Ω，R2=51Ω±1%，试求这两只电阻并联时的总阻值及误差。1.解：(5分)R并=R1∥R2===40.6ΩνR并=△R1+△R2=-++=-±1%-±1.92%△R并=νR并•R并=±1.92%×40.6=0.78Ω2.测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为νR=±1%,νv=±2%,νI±2.5%,问采用哪种测量方案较好?2.解：(8分)方案1：P=VI第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页νP=...
