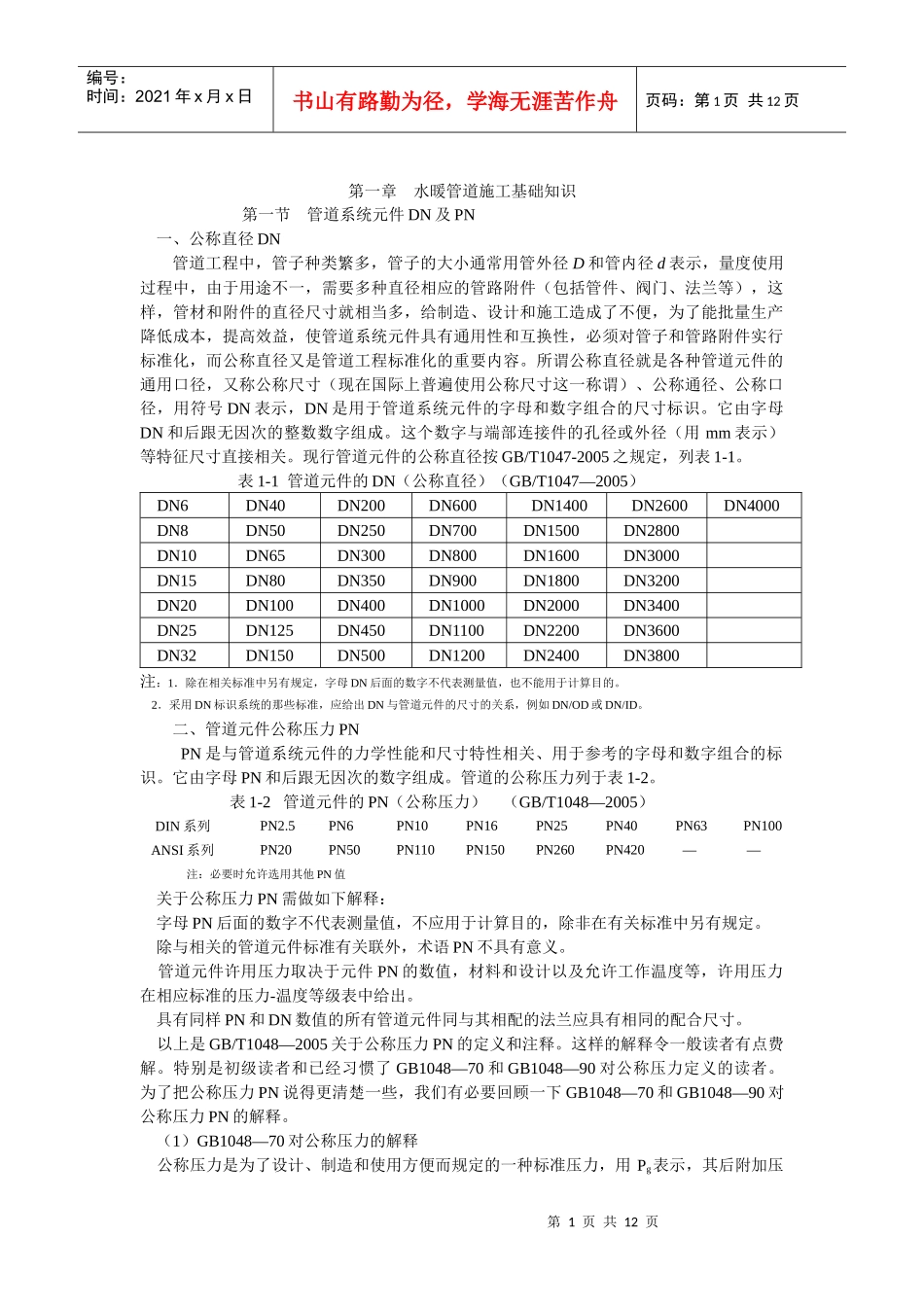

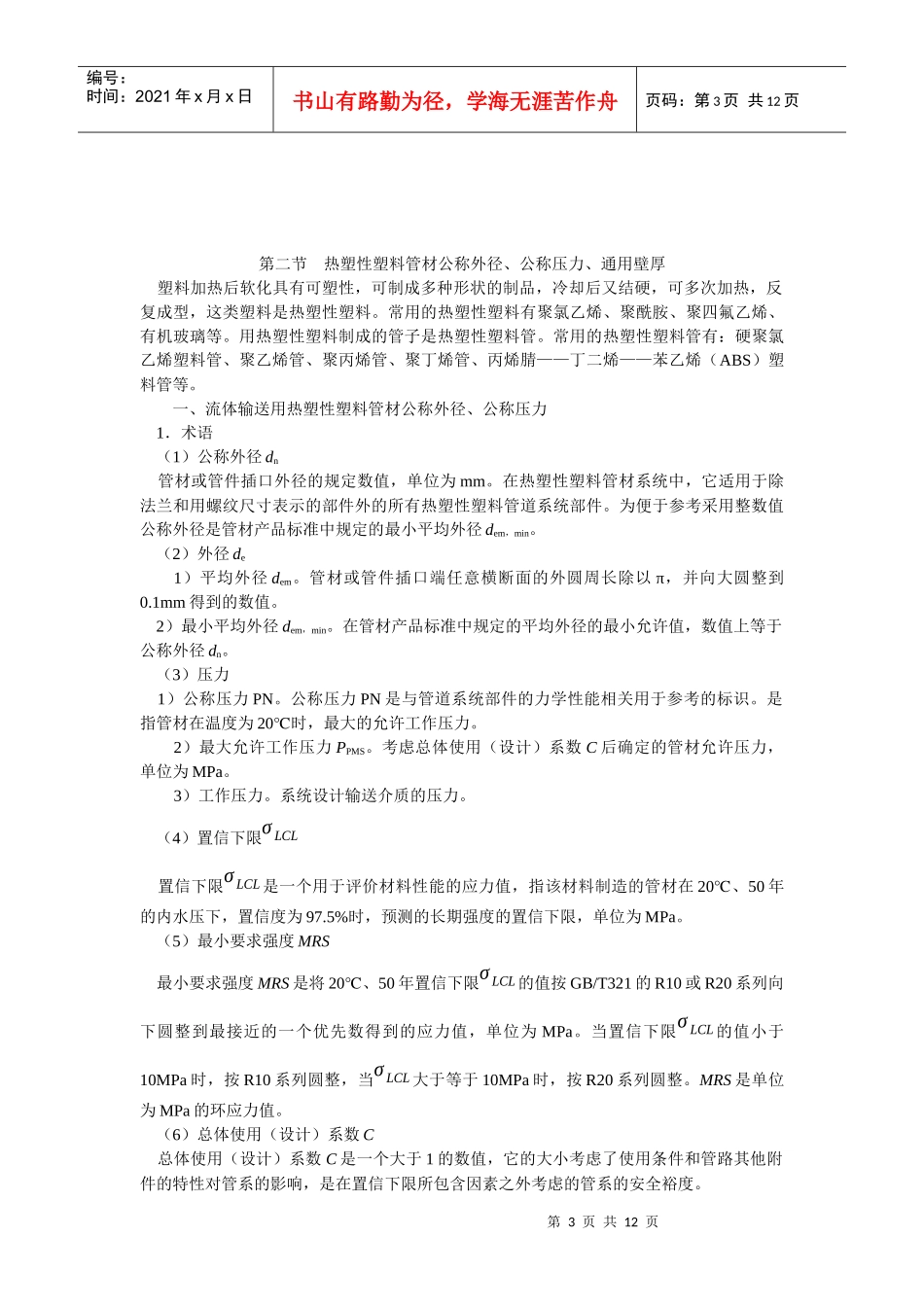

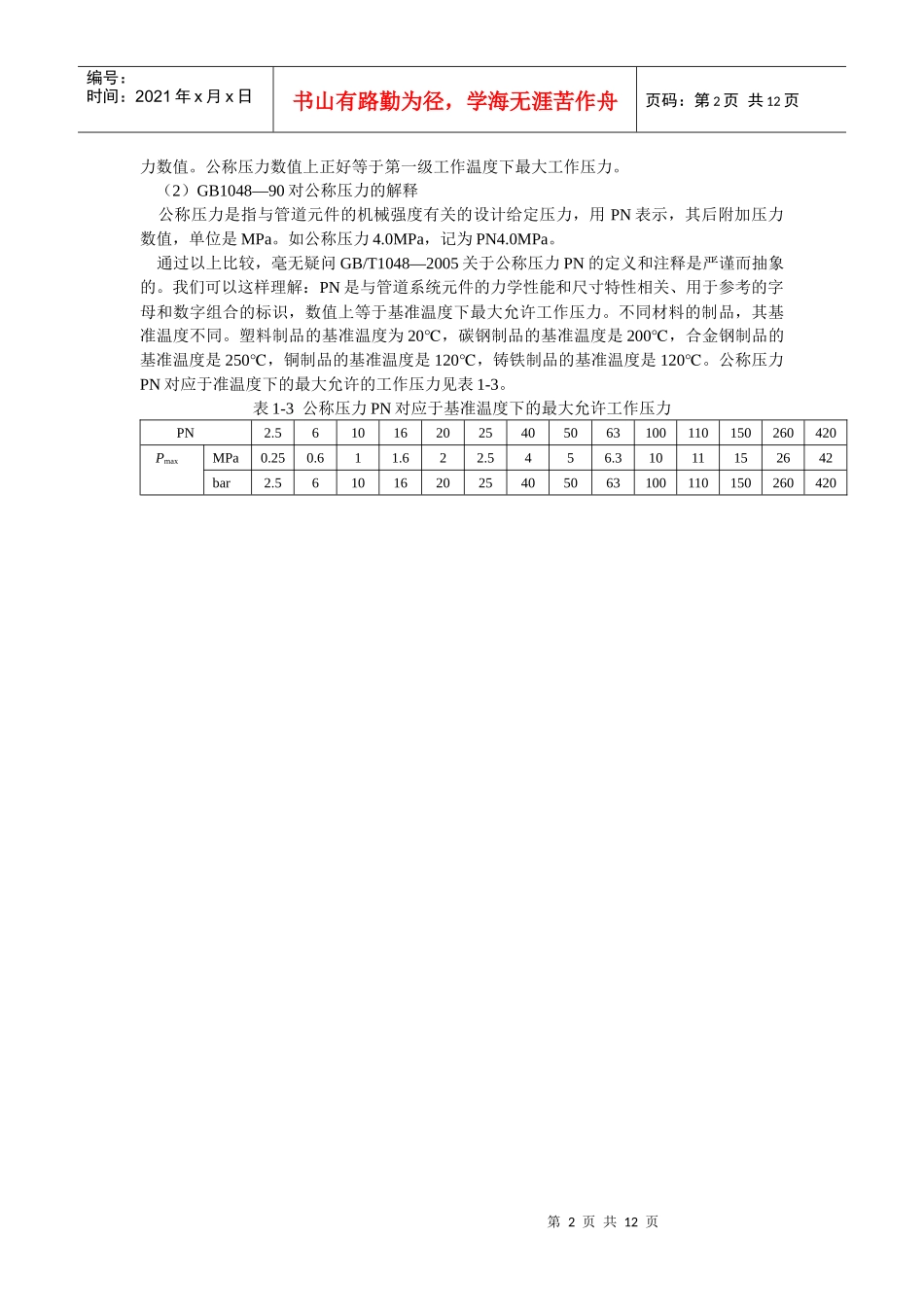

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第一章水暖管道施工基础知识第一节管道系统元件DN及PN一、公称直径DN管道工程中，管子种类繁多，管子的大小通常用管外径D和管内径d表示，量度使用过程中，由于用途不一，需要多种直径相应的管路附件（包括管件、阀门、法兰等），这样，管材和附件的直径尺寸就相当多，给制造、设计和施工造成了不便，为了能批量生产降低成本，提高效益，使管道系统元件具有通用性和互换性，必须对管子和管路附件实行标准化，而公称直径又是管道工程标准化的重要内容。所谓公称直径就是各种管道元件的通用口径，又称公称尺寸（现在国际上普遍使用公称尺寸这一称谓）、公称通径、公称口径，用符号DN表示，DN是用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。现行管道元件的公称直径按GB/T1047-2005之规定，列表1-1。表1-1管道元件的DN（公称直径）（GB/T1047—2005）DN6DN40DN200DN600DN1400DN2600DN4000DN8DN50DN250DN700DN1500DN2800DN10DN65DN300DN800DN1600DN3000DN15DN80DN350DN900DN1800DN3200DN20DN100DN400DN1000DN2000DN3400DN25DN125DN450DN1100DN2200DN3600DN32DN150DN500DN1200DN2400DN3800注：1．除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。2．采用DN标识系统的那些标准，应给出DN与管道元件的尺寸的关系，例如DN/OD或DN/ID。二、管道元件公称压力PNPN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母PN和后跟无因次的数字组成。管道的公称压力列于表1-2。表1-2管道元件的PN（公称压力）（GB/T1048—2005）DIN系列PN2.5PN6PN10PN16PN25PN40PN63PN100ANSI系列PN20PN50PN110PN150PN260PN420——注：必要时允许选用其他PN值关于公称压力PN需做如下解释：字母PN后面的数字不代表测量值，不应用于计算目的，除非在有关标准中另有规定。除与相关的管道元件标准有关联外，术语PN不具有意义。管道元件许用压力取决于元件PN的数值，材料和设计以及允许工作温度等，许用压力在相应标准的压力-温度等级表中给出。具有同样PN和DN数值的所有管道元件同与其相配的法兰应具有相同的配合尺寸。以上是GB/T1048—2005关于公称压力PN的定义和注释。这样的解释令一般读者有点费解。特别是初级读者和已经习惯了GB1048—70和GB1048—90对公称压力定义的读者。为了把公称压力PN说得更清楚一些，我们有必要回顾一下GB1048—70和GB1048—90对公称压力PN的解释。（1）GB1048—70对公称压力的解释公称压力是为了设计、制造和使用方便而规定的一种标准压力，用Pg表示，其后附加压第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页力数值。公称压力数值上正好等于第一级工作温度下最大工作压力。（2）GB1048—90对公称压力的解释公称压力是指与管道元件的机械强度有关的设计给定压力，用PN表示，其后附加压力数值，单位是MPa。如公称压力4.0MPa，记为PN4.0MPa。通过以上比较，毫无疑问GB/T1048—2005关于公称压力PN的定义和注释是严谨而抽象的。我们可以这样理解：PN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识，数值上等于基准温度下最大允许工作压力。不同材料的制品，其基准温度不同。塑料制品的基准温度为20℃，碳钢制品的基准温度是200℃，合金钢制品的基准温度是250℃，铜制品的基准温度是120℃，铸铁制品的基准温度是120℃。公称压力PN对应于准温度下的最大允许的工作压力见表1-3。表1-3公称压力PN对应于基准温度下的最大允许工作压力PN2.5610162025405063100110150260420PmaxMPa0.250.611.622.5456.31011152642bar2.5610162025405063100110150260420第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第二节热塑性塑料管材公称外径、公称压力、通用壁厚塑料加热后软化具有可塑性，可制成多种形状的制品，冷...
