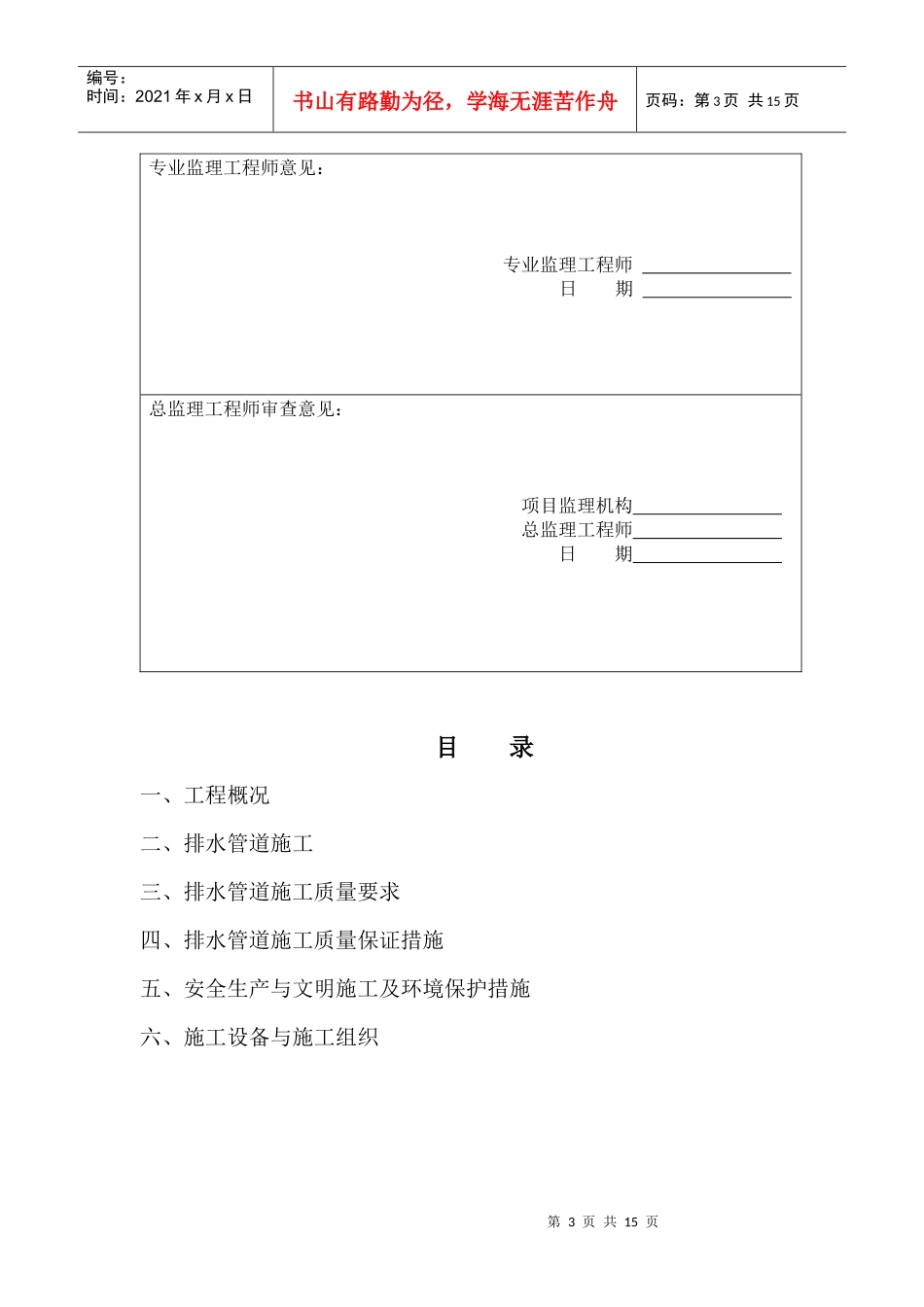

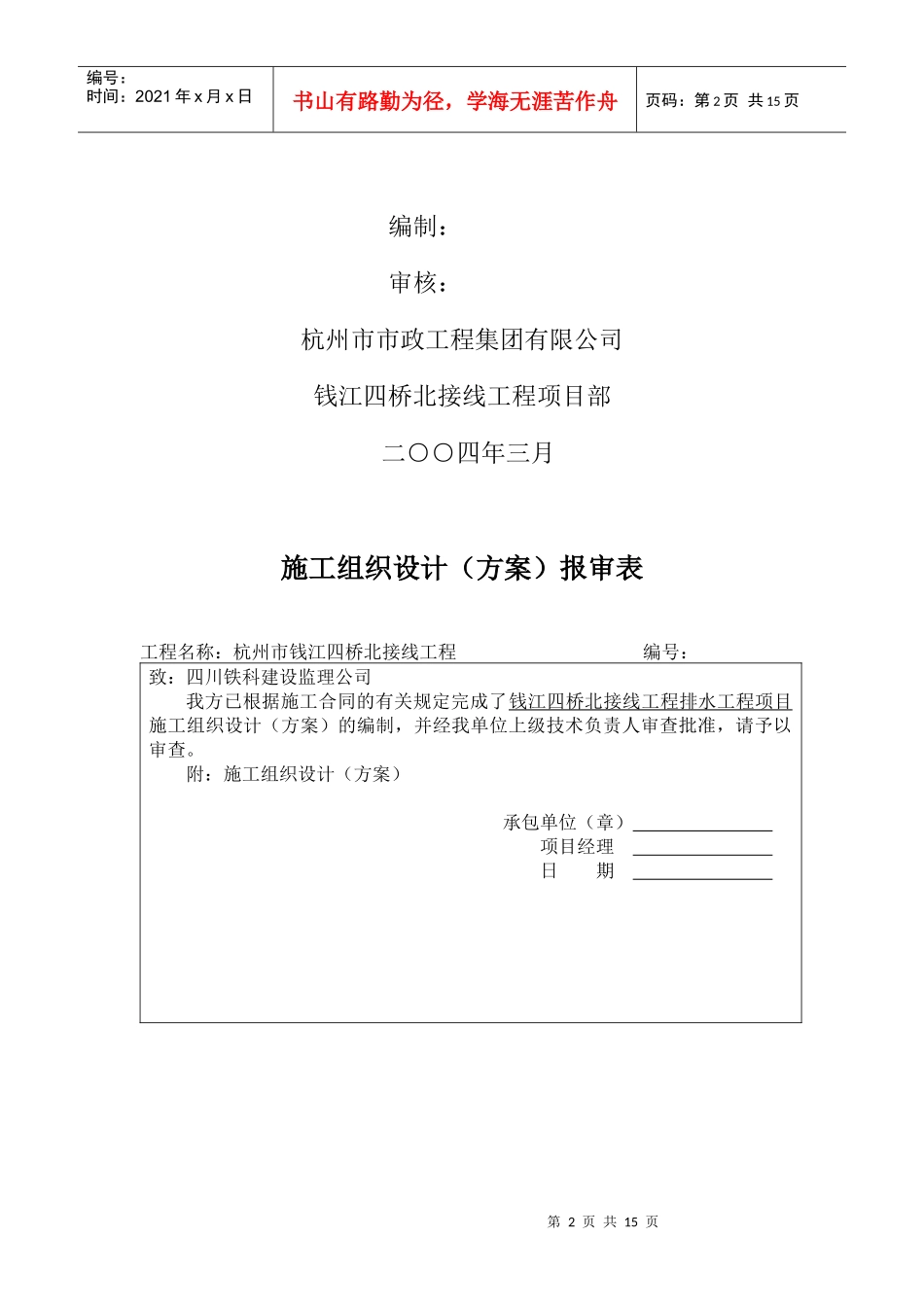

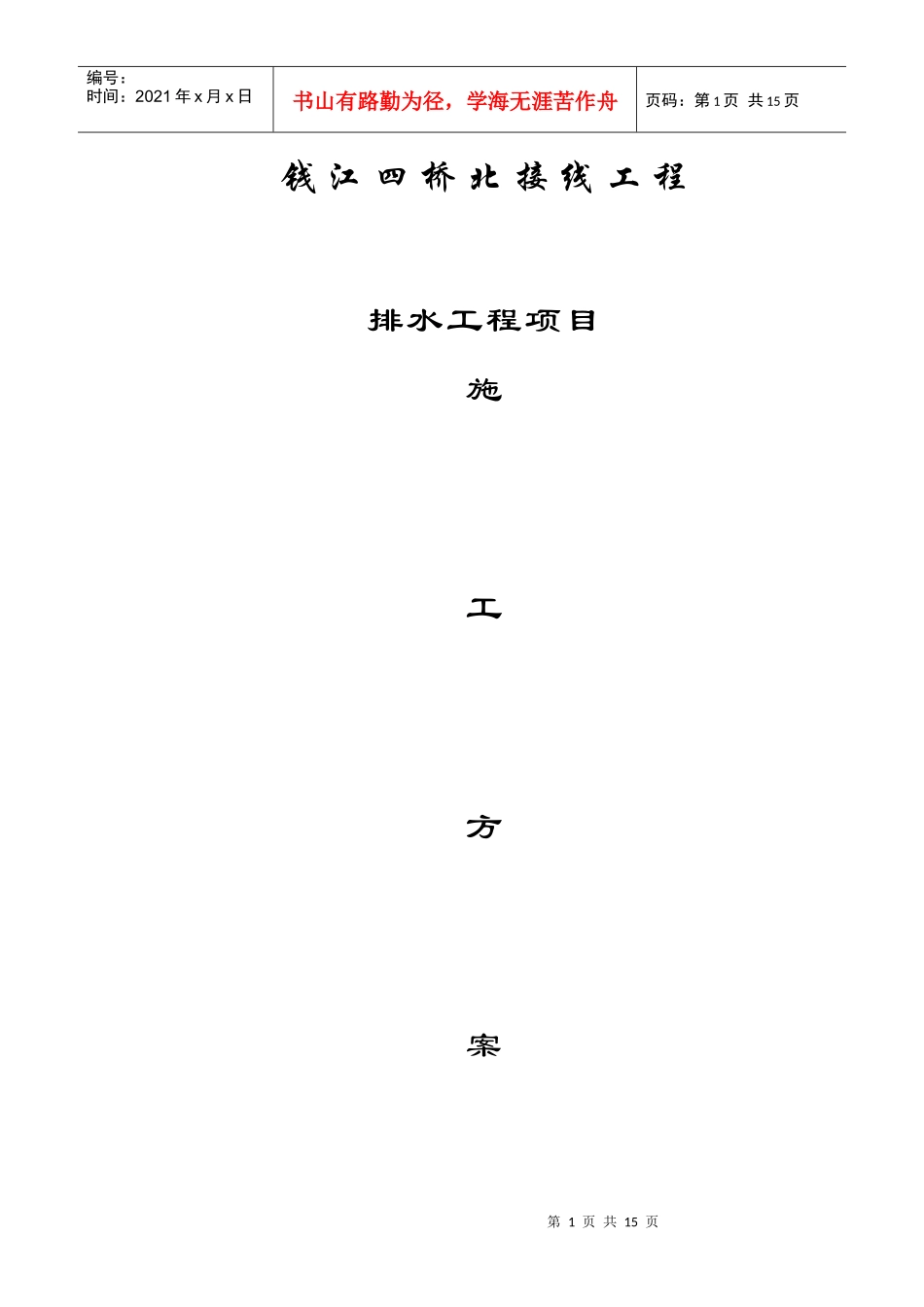

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页钱江四桥北接线工程排水工程项目施工方案第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页编制：审核：杭州市市政工程集团有限公司钱江四桥北接线工程项目部二○○四年三月施工组织设计（方案）报审表工程名称：杭州市钱江四桥北接线工程编号：致：四川铁科建设监理公司我方已根据施工合同的有关规定完成了钱江四桥北接线工程排水工程项目施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页专业监理工程师意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期目录一、工程概况二、排水管道施工三、排水管道施工质量要求四、排水管道施工质量保证措施五、安全生产与文明施工及环境保护措施六、施工设备与施工组织第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页一、工程概况1、地形地貌、地下水钱江四桥北接线工程位于钱塘江北岸，紧靠钱塘江属钱塘江河漫滩一级阶地，场地地面高程7.36-8.83m，场地地下水主要为浅部孔隙性潜水。潜水层埋藏较浅，含水层主要为粉土、砂土层，与钱塘江有良好的互相补给关系，地下水为在地表下0.6-1.5m处。2、工程量及地质情况该工程中可分为污水工程与雨水工程两部分，主要布置在凤凰城支路延伸段、地面道路东西线、下层公交东西线地面道路部分。污水工程的主要工程量有120m的D300UPVC管、150m的D1000钢筋砼管、4座1100×1100砖砌检查井、2座1100×1500砖砌检查井、1座1500×1500砖砌检查井。雨水工程的主要工程量有1500m的D200UPVC管、600m的D300UPVC管、250m的D400UPVC管、480m的D500钢筋砼管、140m的D600钢筋砼管、20m的D1000钢筋砼管、38座1100×1100砖砌检查井、1座1250×1250砖砌检查井、1座1100×1500砖砌检查井、50座单篦雨水口、4座双篦雨水口、2座五篦雨水口。由设计图可以得知雨水管埋深约1-2m，污水管道的埋深2-3m根据《钱江四桥桥头堡及北接线桥梁岩土工程勘察报告》可以得知承台底部的地质层基本上为②1粘质粉土层。二、排水管施工1管道施工程序测量放样→开挖上层土方→井点冲设→沟槽土方开挖与支护→管道基础→安管→管座→检查井砌筑→闭水→回填附“管道施工工艺流程图”2施工准备1）在管道施工前应会同建设方稳妥处理施工涉及区域水系。2）管道施工前，应根据设计管位用全站仪定出各管线设计的中第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页心桩，并按沟槽开挖宽度在中心桩两侧用石灰线标出沟槽上口边线，且沿管线位置放设临时水准点及高程样板控制桩，以便于管道的施工。管道施工工艺流程图3）测量放样成果须经监理工程师审核，填报测量复核记录。施工中使用的各高程及轴线控制点要定期复核，确保其精确度。4）管道施工前先探明在开挖范围内有无地下管线，在原有地下管线处先用人工开挖暴露，并设立醒目标志。3开挖上层土方局部地段的雨水管埋设较深，深度大于3m，拟先挖除1.5m-2.0m深的上层杂填土。挖出的土方可进行临时设施场地的回填或外测量放样沟槽开挖井点冲设管道垫层、基础浇筑管道铺设护管砼浇筑管道接口检查井砌筑闭水试验土方回填报监理工程师验收第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页运。严禁将土方堆在管道附近，避免沟槽边坡因土压力过大而塌方。4井点冲设根据地质报告及现场踏勘，地下水位在0.6～1.5m之间，故基础底部受到地下水位影响，且钱塘江边大多为粉砂土，防止涌土及流砂现象的发生，为了达到无水施工管道工程的要求，采用井点降水，冲孔采用高压泵，根据不同土质调整冲水压力。冲孔到经过井点降水专项设计计算的设计位置时，冲管停沉，固定在该高度加冲片刻，把底部泥浆随水冲去（清孔）。...
