钢筋电渣压力焊接工程技术交底VIP免费

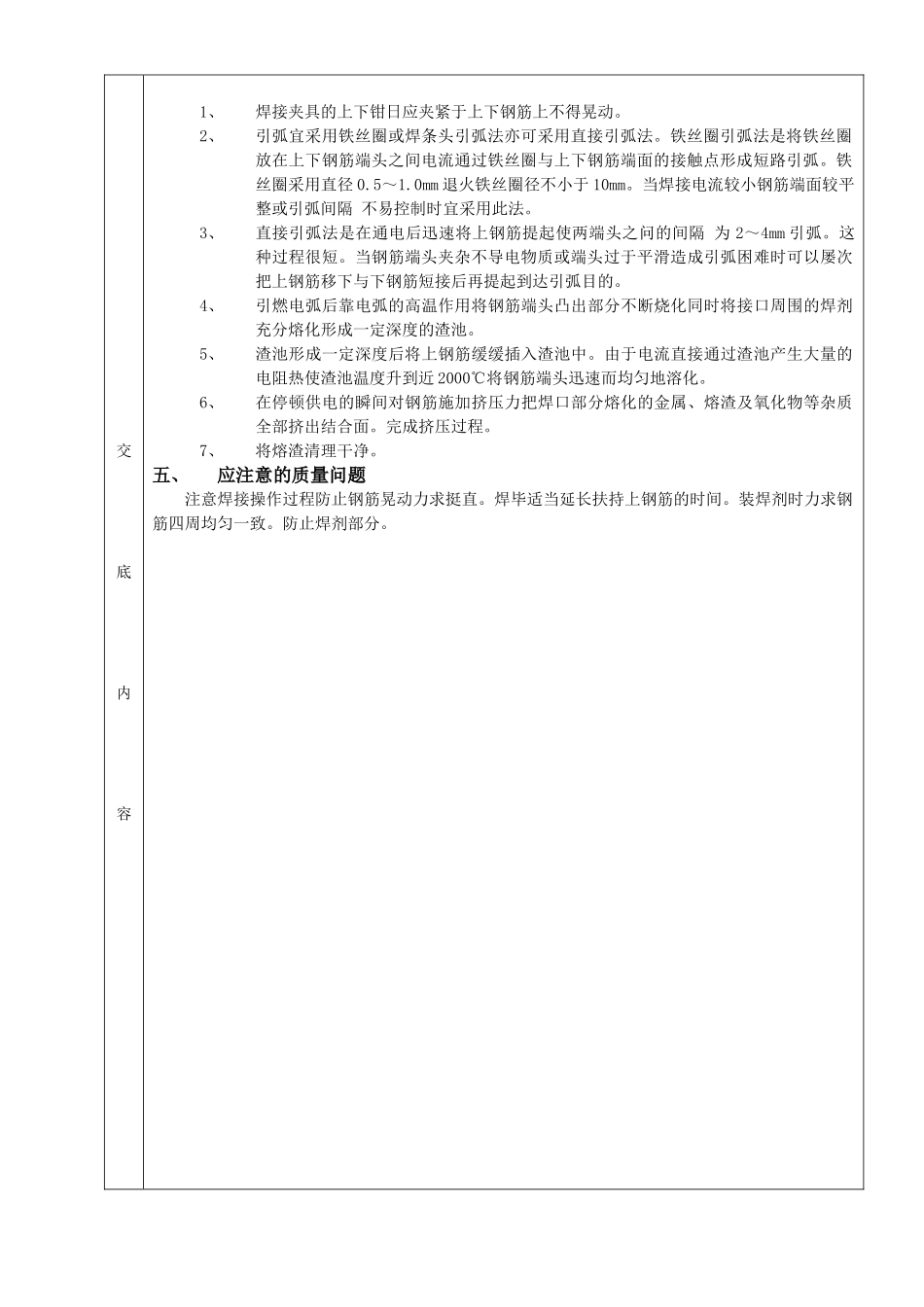

钢筋电渣压力焊接工程分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容一、施工准备(一)作业条件1、电渣压力焊的作业人员应进展培训经考核合格者发企业上岗证。作业人员必须持证上岗。2、电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。3、电压表、时间显示器应齐全焊剂简的直径应与所焊钢筋的直径相适应。4、在正式焊接前每一个作业人员应对其在工程中准备进展电渣压力焊的钢筋各做3个模拟试件经拉伸试验合格后方能上岗操作。5、熟悉图纸。表2-7班前焊可参考下表焊接参数钢筋直径〔mm〕焊接电流〔A〕焊接电压〔V〕通电时间〔s〕电弧过程电流过程电弧过程电流过程14200～22035～4522～2712316200～25014418250～30015520300～35017522350～40018625400～45021628500～55024632600～65027736700～75030840950～900339(二)材料要求钢筋的级别、规格应符合设计要求并且有合格证、出厂检测和进场复验。(三)施工机具焊接电源、控制箱、操作箱、焊接机头等。二、质量要求钢筋电渣压力焊接工程质量要求可参照本书?钢筋锥螺纹连接工程?章节中相应部分。三、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球(也可去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查四、操作工艺(一)电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。(二)焊接时应根据班前焊所确定的焊接参数来进展操作。(三)电渣压力焊工艺过程应符合以下要求：交底内容1、焊接夹具的上下钳日应夹紧于上下钢筋上不得晃动。2、引弧宜采用铁丝圈或焊条头引弧法亦可采用直接引弧法。铁丝圈引弧法是将铁丝圈放在上下钢筋端头之间电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。铁丝圈采用直径0.5～1.0mm退火铁丝圈径不小于10mm。当焊接电流较小钢筋端面较平整或引弧间隔不易控制时宜采用此法。3、直接引弧法是在通电后迅速将上钢筋提起使两端头之问的间隔为2～4mm引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时可以屡次把上钢筋移下与下钢筋短接后再提起到达引弧目的。4、引燃电弧后靠电弧的高温作用将钢筋端头凸出部分不断烧化同时将接口周围的焊剂充分熔化形成一定深度的渣池。5、渣池形成一定深度后将上钢筋缓缓插入渣池中。由于电流直接通过渣池产生大量的电阻热使渣池温度升到近2000℃将钢筋端头迅速而均匀地溶化。6、在停顿供电的瞬间对钢筋施加挤压力把焊口部分熔化的金属、熔渣及氧化物等杂质全部挤出结合面。完成挤压过程。7、将熔渣清理干净。五、应注意的质量问题注意焊接操作过程防止钢筋晃动力求挺直。焊毕适当延长扶持上钢筋的时间。装焊剂时力求钢筋四周均匀一致。防止焊剂部分。专业技术负责人：交底人：承受人：
