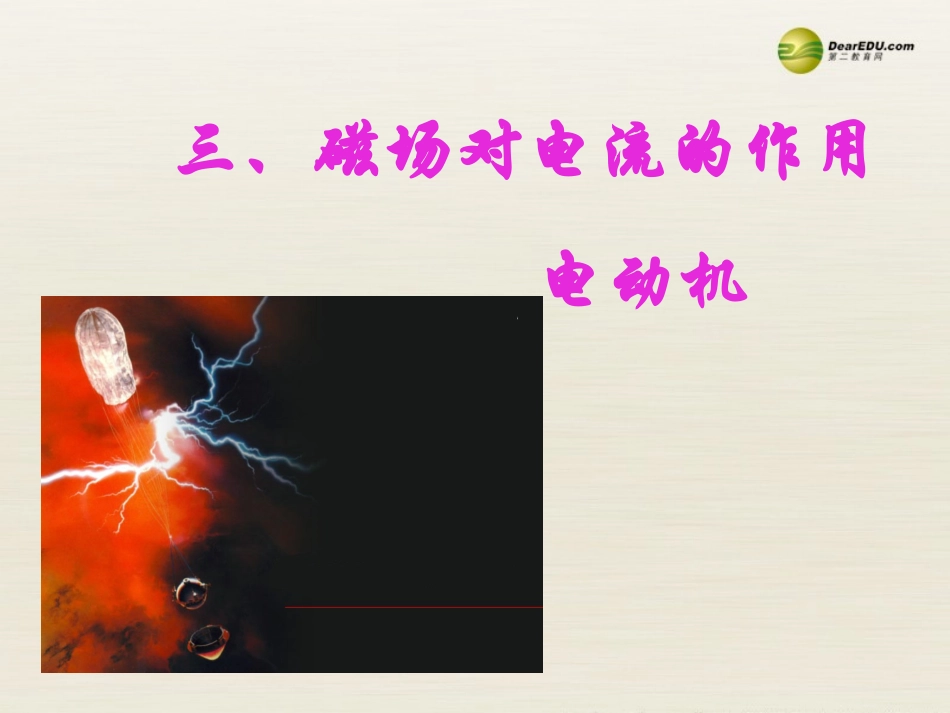

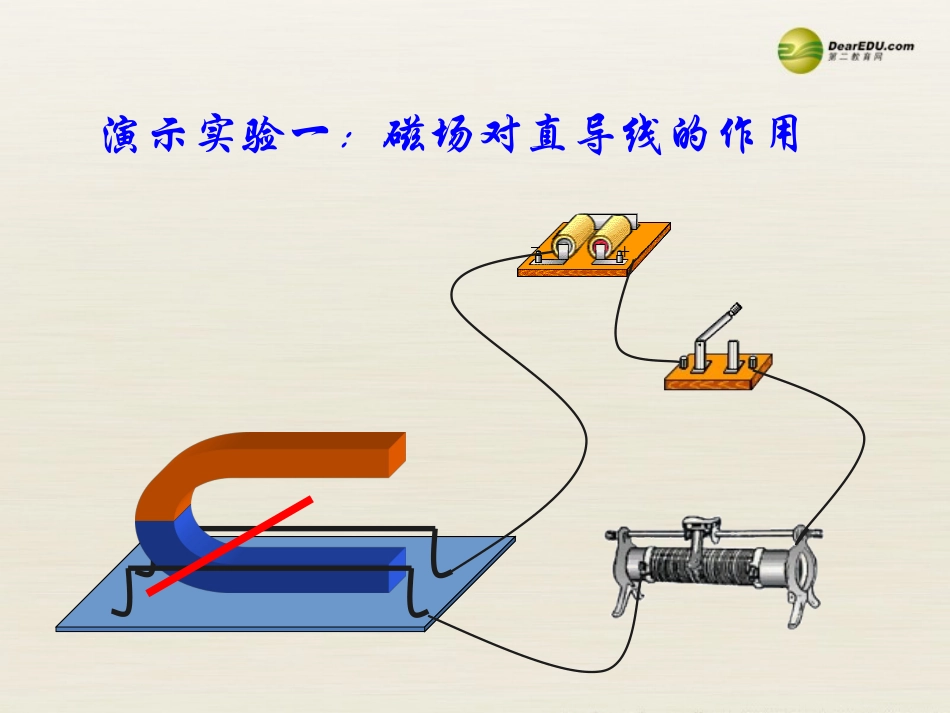

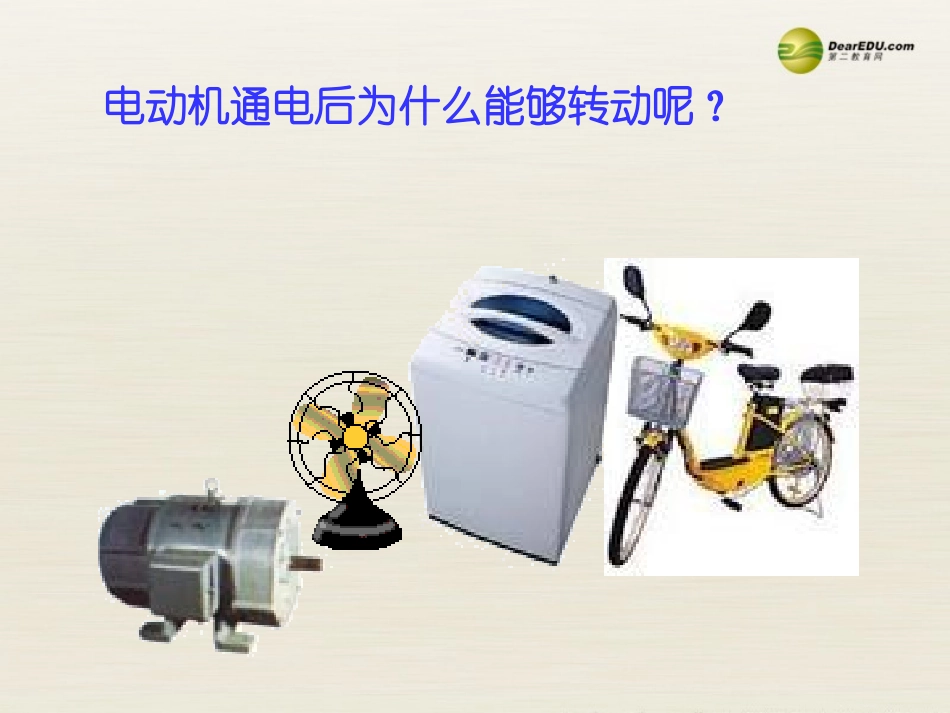

三、磁场对电流的作用电动机电动机通电后为什么能够转动呢？演示实验一：磁场对直导线的作用演示实验一：磁场对直导线的作用演示实验一：磁场对直导线的作用当闭合开关时，导体会运动起来，并且改变电流的方向或磁铁磁极的位置，导体运动方向会发生改变从这个实验，我们可以看出通电的直导线在磁场中会受到力的作用•1、磁场对通电导体有力的作用•理解：①.F、I、B三者的方向两两垂直；•②.若电流方向与磁场方向平行，则不受力的作用。•2、通电导体在磁场中的受力方向与电流方向和磁场方向有关•理解：在I、F、B三个方向中，保持其中一个方向不变，改变第二个的方向，则第三个的方向也发生变化。磁场对电流作用力的方向跟电流方向和磁场方向有关系，并且力的方向与电流和磁场的方向垂直。SNNSNSIIIFFF当电流方向与磁场方向平行时，通电导体不受力的作用ABC伸开左手，四指并拢，拇指与四指垂直，并且在同一平面里，让磁感线垂直穿过手心，使四指指向电流方向，这时大拇指所指的方向就是通电导线在磁场中所受磁场力的方向。若改变通电导线在磁场受力的方向，可采用的方法（）A.改变通电导线中的电流大小B.只改变电流方向或只改变磁感线方向C.同时改变电流方向和磁感线方向D.改变电流大小和磁场强弱•在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（）C根据A图中通电导体受力情况，画出B、C、D图中通电导体受力的方向ABCD•我们知道了通电导体在磁场中受到力的作用．•如果把一个通电的线圈放在磁场里，线圈会运动吗？怎样运动？磁场对通电线圈的作用SIFFN通电线圈在磁场中会发生转动SFFN但是当线圈的平面与磁场垂直时，就会停止转动……•二、通电导体在磁场中受力转动，最终停在平衡位置。•理解：平衡位置→通电线圈的平面与磁感线垂直时，线圈受到磁场力为一对平衡力，此时线圈的位置为平衡位置。怎样才能使线圈在磁场中持续转动？改变电流方向SNF如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向……线圈就会继续转动下去F能够完成这一任务的装置叫做换向器彼此绝缘的两个半圆环一对与电源连接的电刷•1、组成：两个铜制半圆环；•2、作用：当通电线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈持续转动下去。直流电动机电动机是把电能转化为机械能的动力机器使用直流电的电动机叫做直流电动机磁场对电流的作用是电动机的基本原理小知识方向不变的电流叫做直流电，如干电池、蓄电池提供的电流都是直流电。直流电动机的基本组成部分磁体线圈（电枢）换向器转子定子直流电动机的优点转速可以连续调节本节知识小结•1.磁场对通电导体有力的作用。导体受力的方向与电流的方向和磁场的方向有关•2.电动机的工作原理：利用通电线圈在磁场中受力而转动。练习1．磁场对电流作用力的方向与＿＿＿＿方向和＿＿＿＿方向有关。电流磁场2．电动机的工作原理是＿＿＿＿＿＿＿＿＿，电动机在工作过程中＿＿＿能转化为＿＿＿＿能。磁场对电流的作用电机械3．最简单的直流电动机的换向器是＿＿＿＿＿＿＿＿＿＿＿＿，它的作用是改变通过＿＿＿＿的电流方向，以便电动机能够连续转动。两个彼此绝缘的金属半环线圈4．一台直流电动机，它的额定电压600伏，电功率27千瓦，正常工作时电流是多大？工作半小时消耗电能多少千瓦时？解：UPIV220W27000=＝45AW＝Pt＝27千瓦×0.5时＝13.5千瓦时
