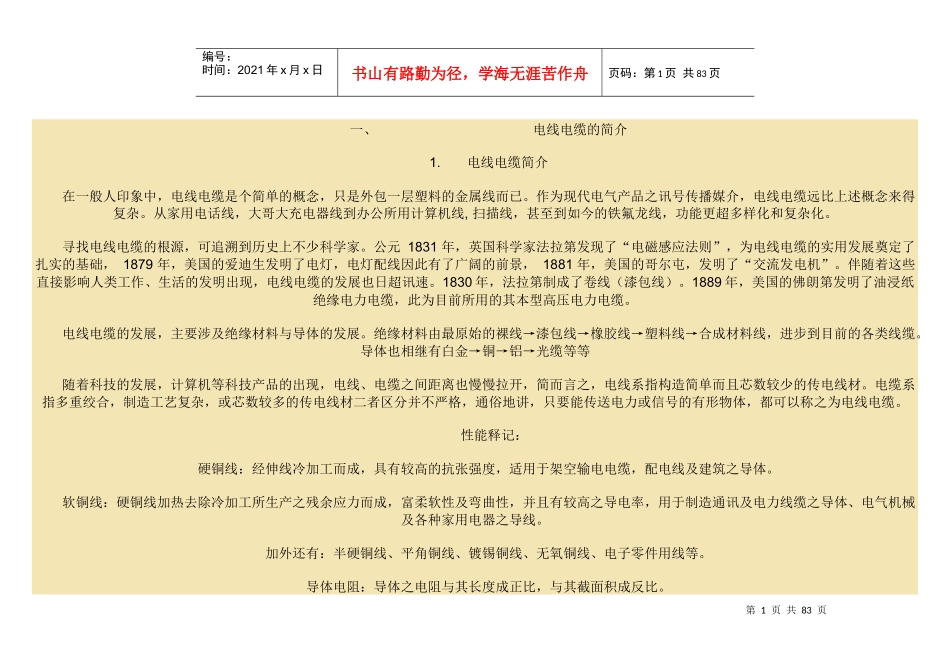

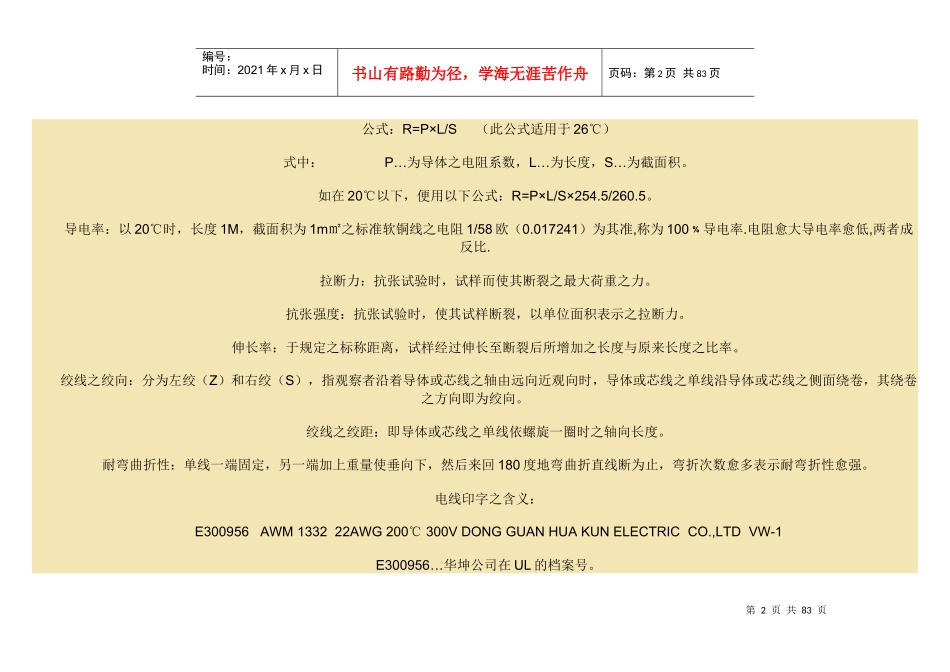

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页一、电线电缆的简介1.电线电缆简介在一般人印象中，电线电缆是个简单的概念，只是外包一层塑料的金属线而已。作为现代电气产品之讯号传播媒介，电线电缆远比上述概念来得复杂。从家用电话线，大哥大充电器线到办公所用计算机线,扫描线，甚至到如今的铁氟龙线，功能更超多样化和复杂化。寻找电线电缆的根源，可追溯到历史上不少科学家。公元1831年，英国科学家法拉第发现了“电磁感应法则”，为电线电缆的实用发展奠定了扎实的基础，1879年，美国的爱迪生发明了电灯，电灯配线因此有了广阔的前景，1881年，美国的哥尔屯，发明了“交流发电机”。伴随着这些直接影响人类工作、生活的发明出现，电线电缆的发展也日超讯速。1830年，法拉第制成了卷线（漆包线）。1889年，美国的佛朗第发明了油浸纸绝缘电力电缆，此为目前所用的其本型高压电力电缆。电线电缆的发展，主要涉及绝缘材料与导体的发展。绝缘材料由最原始的裸线→漆包线→橡胶线→塑料线→合成材料线，进步到目前的各类线缆。导体也相继有白金→铜→铝→光缆等等随着科技的发展，计算机等科技产品的出现，电线、电缆之间距离也慢慢拉开，简而言之，电线系指构造简单而且芯数较少的传电线材。电缆系指多重绞合，制造工艺复杂，或芯数较多的传电线材二者区分并不严格，通俗地讲，只要能传送电力或信号的有形物体，都可以称之为电线电缆。性能释记：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电电缆，配电线及建筑之导体。软铜线：硬铜线加热去除冷加工所生产之残余应力而成，富柔软性及弯曲性，并且有较高之导电率，用于制造通讯及电力线缆之导体、电气机械及各种家用电器之导线。加外还有：半硬铜线、平角铜线、镀锡铜线、无氧铜线、电子零件用线等。导体电阻：导体之电阻与其长度成正比，与其截面积成反比。第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页公式：R=P×L/S（此公式适用于26℃）式中：P…为导体之电阻系数，L…为长度，S…为截面积。如在20℃以下，便用以下公式：R=P×L/S×254.5/260.5。导电率：以20℃时，长度1M，截面积为1m㎡之标准软铜线之电阻1/58欧（0.017241）为其准,称为100﹪导电率.电阻愈大导电率愈低,两者成反比.拉断力：抗张试验时，试样而使其断裂之最大荷重之力。抗张强度：抗张试验时，使其试样断裂，以单位面积表示之拉断力。伸长率：于规定之标称距离，试样经过伸长至断裂后所增加之长度与原来长度之比率。绞线之绞向：分为左绞（Z）和右绞（S），指观察者沿着导体或芯线之轴由远向近观向时，导体或芯线之单线沿导体或芯线之侧面绕卷，其绕卷之方向即为绞向。绞线之绞距：即导体或芯线之单线依螺旋一圈时之轴向长度。耐弯曲折性：单线一端固定，另一端加上重量使垂向下，然后来回180度地弯曲折直线断为止，弯折次数愈多表示耐弯折性愈强。电线印字之含义：E300956AWM133222AWG200℃300VDONGGUANHUAKUNELECTRICCO.,LTDVW-1E300956…华坤公司在UL的档案号。第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页…美国认证标示。AWM…电线的名称代号，（UL758内部线）。一般仅用于工厂安装布线。1332…电线分类名称号。22AWG…电线之规格。200℃…电线额定温度。300V…额定电压。DONGGUANHUAKUNELECTRICCO.,LTD…东莞市华坤电线实业有限公司VW-1…（垂直试样）燃烧测试。二、电线电缆的分类依日本电线工业协会1977年对电线电缆的分类为：1、裸线2、卷线3、通讯电缆4、电力电缆5、被覆线1、裸线…顾名思义，不具绝缘材料，主要传导材料为：金、银、铝、铂等等。2、卷线…类似电话手柄曲线。3、通讯电缆…主要用在通讯方面的电线电缆，电话线显然是个最明显的例子。我们举一第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页例子面言。外被绝缘铜导体包带如上图电话线截面图，就是圆形电话线的一个典型例子。我们从里到外逐一剖析，可分为：导...
