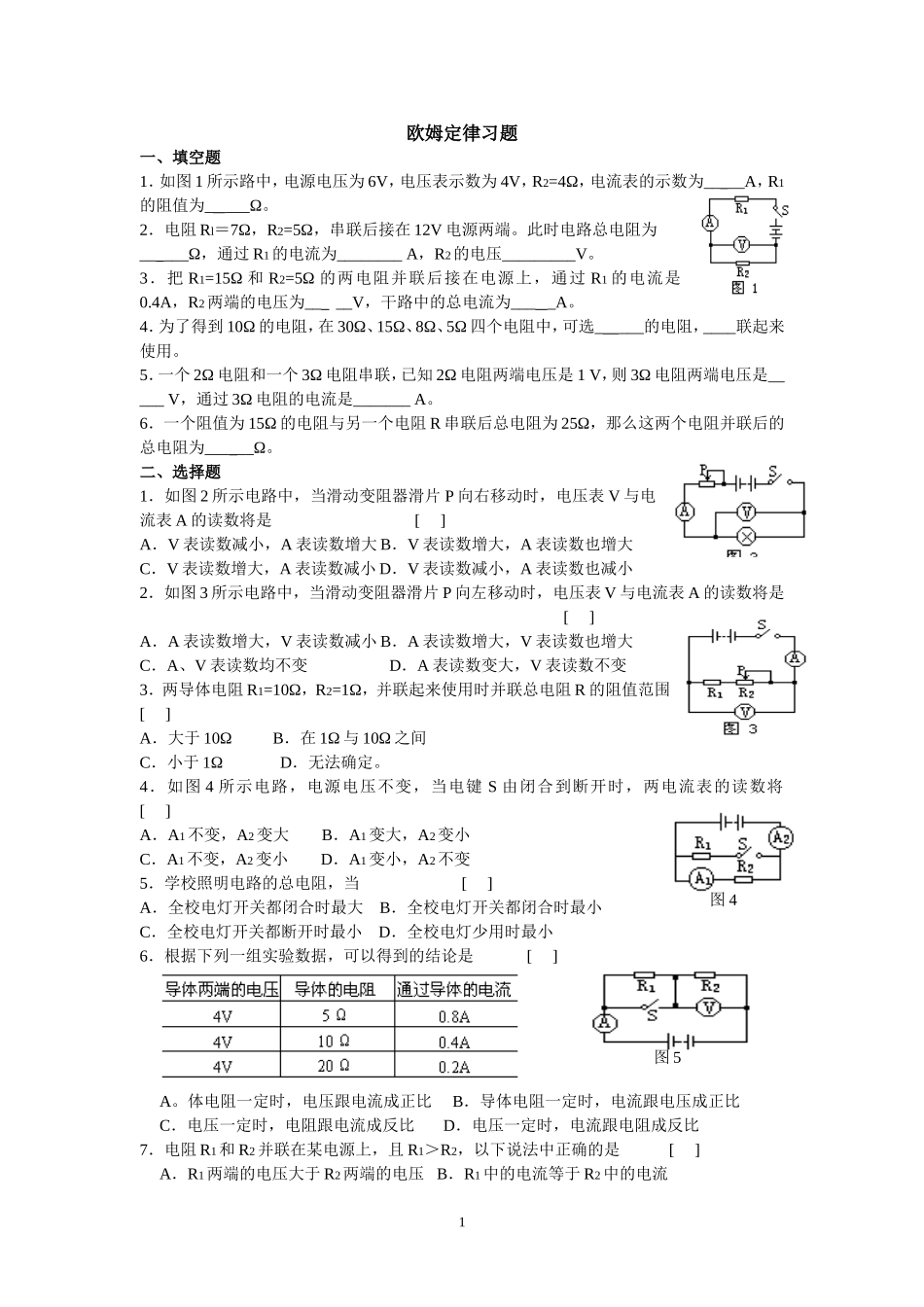

欧姆定律习题一、填空题1．如图1所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为____A，R1的阻值为____Ω。2．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为_____Ω，通过R1的电流为________A，R2的电压_________V。3．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为____V，干路中的总电流为____A。4．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选____的电阻，____联起来使用。5．一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1V，则3Ω电阻两端电压是_____V，通过3Ω电阻的电流是_______A。6．一个阻值为15Ω的电阻与另一个电阻R串联后总电阻为25Ω，那么这两个电阻并联后的总电阻为_____Ω。二、选择题1．如图2所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是[]A．V表读数减小，A表读数增大B．V表读数增大，A表读数也增大C．V表读数增大，A表读数减小D．V表读数减小，A表读数也减小2．如图3所示电路中，当滑动变阻器滑片P向左移动时，电压表V与电流表A的读数将是[]A．A表读数增大，V表读数减小B．A表读数增大，V表读数也增大C．A、V表读数均不变D．A表读数变大，V表读数不变3．两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围[]A．大于10ΩB．在1Ω与10Ω之间C．小于1ΩD．无法确定。4．如图4所示电路，电源电压不变，当电键S由闭合到断开时，两电流表的读数将[]A．A1不变，A2变大B．A1变大，A2变小C．A1不变，A2变小D．A1变小，A2不变5．学校照明电路的总电阻，当[]A．全校电灯开关都闭合时最大B．全校电灯开关都闭合时最小C．全校电灯开关都断开时最小D．全校电灯少用时最小6．根据下列一组实验数据，可以得到的结论是[]A。体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比D．电压一定时，电流跟电阻成反比7．电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是[]A．R1两端的电压大于R2两端的电压B．R1中的电流等于R2中的电流1图4图5C．R1中的电流大于R2中的电流D．R1中的电流小于R2中的电流8．如图5所示的电路，当开关由断开变为合上时，各表的示数变化为[]A．两表的示数都变小B．两表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数不变9．如图6所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S合上，电流表的示数为[]A．0.5AB．0.75AC．1AD．1.5A10．如图7所示电路，电源电压为12V，R2为100Ω，当S合上时，电流表的示数为0.6A，如把S断开，电流表的示数为[]A．0.1AB．0.2AC．0.4AD．0.6A11．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为[]A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V12．为了使一只电阻为10Ω、正常工作的电压为6V的电铃接在24V的电源上能正常工作，那么电路中必须[]A．串联一只30Ω的电阻B．串联一只10Ω的电阻C．并联一只30Ω的电阻D．并联一只10Ω的电阻三、作图题和实验题1、如图8(a)所示电路，在测量电阻的实验中，R为待测电阻，R＇为滑动变阻器。(1)在圆圈中填上两表符号。(2)移动滑动变阻器滑片P是为了改变____。在连接电路时，开关S应____，滑片应位于____端。(3)设R约为3Ω，用笔线代替导线把图3(b)的元件连接成电路（注意导线不交叉，元件位置不移动）。2、①欧姆定律是研究在一段电路中的、和的数量关系.它的研究方法是先保持不变,研究与的关系;再保持不变,研究与的关系.②欧姆定律的内容及数学表达式③欧姆定律的应用④伏安法测电阻的实验原理和电路图、减小实验误差采用的方法、实验数据的记录和处理。3、用右图9的电路研究电流跟电压、电阻的关系。（1）先保持电阻R不变，记录的实验数据如下表甲；（2）再保持R两端的电压不变，记录的实验数据如下表乙．实验次数电流（安）电压（伏）10.25120.50230.753实验次数电流（安）电阻（欧）42151260.542甲乙图6图8图9由表甲可归纳得出的结...
